Nedbryder forskellene: TMC5160 vs. TMC2209 Stepper -drivere

TMC2209 er designet til at levere ultra-silente ydelse til to-fase steppermotorer.Denne motordriver IC er valgt til applikationer, hvor driftsstøj skal minimeres.I mellemtiden er TMC5160 et kraftcenter blandt trinmotoriske controllere og driver IC'er, der kan prale af avancerede serielle kommunikationsgrænseflader.Denne artikel afslører kontrasterne mellem TMC5160 og TMC2209, efterforskning inkluderer en grundig gennemgang af deres pinouts, detaljerede konti for deres funktioner, applikationer og deres problemfri integration med andre komponenter.

Katalog

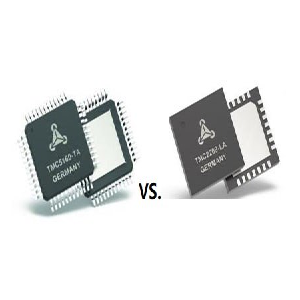

Oversigt over TMC5160 og TMC2209

De TMC2209, kendt for sin fremragende stille operation, er designet til to-fase steppermotorer.Det er bagudkompatibelt med tidligere drivere som TMC2208, hvilket muliggør ubesværede opgraderinger.Det primære træk ved TMC2209 er dens evne til at fungere lydløst, hvilket gør den ideel til applikationer, minimering af støj, inklusive 3D -printere og desktop CNC -maskiner.I modsætning hertil TMC5160 skinner som en robust steppermotorcontroller, der er anerkendt for sine serielle kommunikationsfunktioner.Denne funktion giver mulighed for meget sofistikeret motorisk kontrol, der understøtter mere komplekse og finjusterede operationer.En bemærkelsesværdig egenskab ved TMC5160 er dens alsidige rampegenerator, der muliggør automatisk målpositionering.Denne integration reducerer behovet for manuel kalibrering og fine justeringer i høj grad og forbedrer arbejdsgangseffektiviteten.

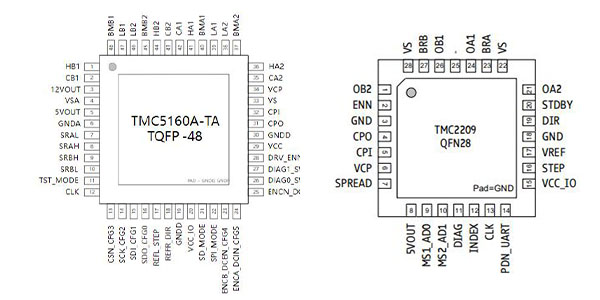

Pinout af TMC5160 og TMC2209

Funktioner af TMC5160 og TMC2209

TMC5160 Funktion og fordel

TMC5160 er designet til to-fase steppermotorer med spiralstrømme, der spænder fra 1A til flere titusinder af ampere, hvilket gør det tilpasningsdygtigt til en række anvendelser.De vigtigste attributter er bevægelseskontroller med en sixpoint-rampe, trin/DIR-interface med mikro-trin-interpolering og driftsspænding mellem 8-60V DC.Dens SPI- og UART -grænseflader tilbyder fleksible tilslutningsmuligheder.Derudover hæver kodningsgrænsefladen og dobbelt referencekontaktindgang præcision.TMC5160 understøtter en opløsning på 256 mikro-trin pr. Fuldt trin, hvilket sikrer problemfri bevægelse og omhyggelig kontrol.

StealthChop2-teknologi letter ultra-stille operationer.Denne attribut værdsættes i miljøer, hvor støjminimering dybt påvirker arbejde, leg eller terapi.Desuden maksimerer avancerede belastningskontrolteknikker såsom DCSTEP, STALLGUARD2 og Coolstep ydelsen under svingende forhold.Inkluderingen af ​​passiv bremsning, et omfattende beskyttelsessystem og kompakt emballage (TQFP48 eller QFN) forbedrer sit robuste og tilpasningsdygtige design yderligere.Disse funktioner gengiver TMC5160, der er egnet til et bredt spektrum af præcisionscentriske applikationer, fra industriel automatisering til 3D-udskrivning med høj ydeevne.

TMC2209 Funktion og fordel

TMC2209 henvender sig til to-fase steppermotorer med en spidsstrøm på op til 2,8A (2A RMS).Det passer mindre krævende applikationer i sammenligning med TMC5160.På trods af sin lavere aktuelle kapacitet inkluderer bemærkelsesværdige funktioner trin/DIR-interface med konfigurerbare mikro-trin (8, 16, 32 eller 64), glathed gennem mikroplysinterpolering, der sikrer 256 mikro-trin og stealthchop2-teknologi til lydløs drift.

Det fungerer inden for et spændingsområde på 4,75-29V DC.Interne sansemodstande forenkler designet ved at fjerne nødvendigheden af ​​yderligere komponenter.Passiv bremsning og freewheeling suppleres med energibesparende standby-funktioner, der bruges til at trimme ned det samlede strømforbrug.IC kan også prale af omfattende beskyttelse og diagnostik, hvilket sikrer pålidelighed og holdbarhed.Dens kompakte form, der inkorporerer en stor varmeudslug, giver effektiv termisk styring, hvilket gør den velegnet til rumbegrænsede og termisk følsomme anvendelser.

Empiriske data, der stammer fra desktop 3D -printere, understreger TMC2209's dygtighed i faldende energiforbrug, mens de opretholder ydeevnen.Dette viser sin egnethed til hjemme- og mindre kontormiljøer, hvor energieffektivitet i stigende grad har forrang.Et interessant perspektiv er, at systemer med TMC2209 -drivere konsekvent udviser ikke kun formindsket operationel støj, men også forbedret levetiden på grund af reduceret termisk belastning, hvilket spejler en balance mellem ydeevne og bæredygtighed.

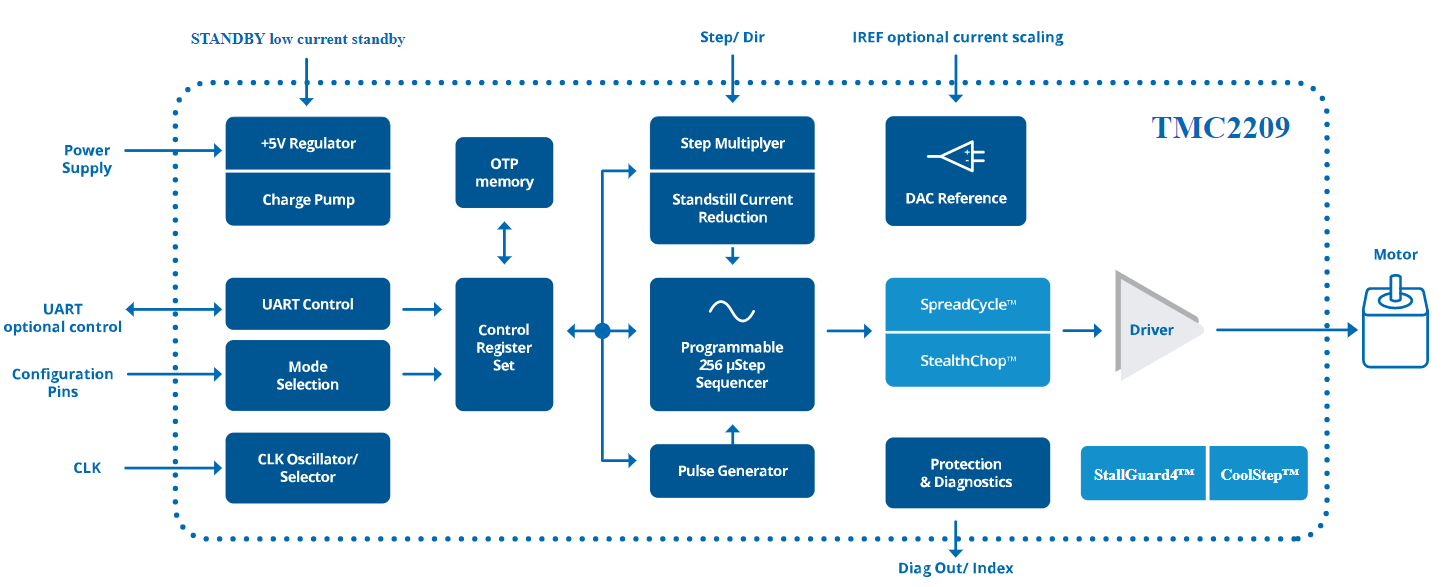

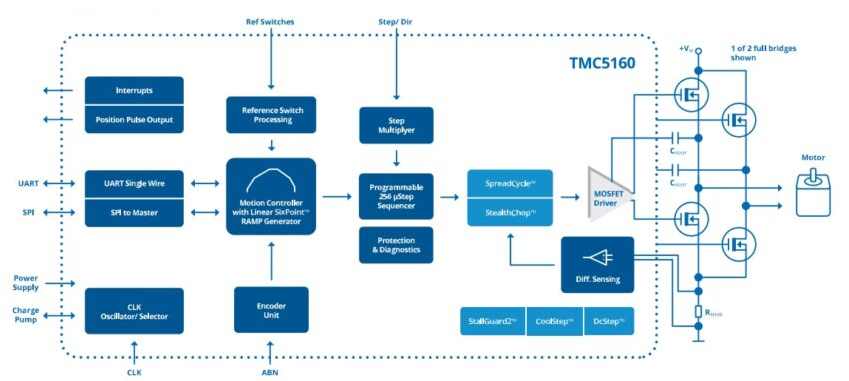

Blokdiagram over TMC5160 og TMC2209

TMC5160 udmærker sig i levering af omfattende bevægelseskontrolløsninger med robuste eksterne MOSFET-driverstrin og den øverste nuværende regulering.Sådanne attributter gør det velegnet til et bredt spektrum af applikationer, der spænder fra batteridrevne systemer til højstrøm indlejrede løsninger.Ved at fortolke målpositioner automatiserer TMC5160 motorbevægelse og inkorporerer en pakke med avancerede funktioner, der sikrer effektiv, præcis og stille motorisk drift.Til sammenligning er TMC2209 bemærkelsesværdig i scenarier, der kræver op til 2A motorstrøm pr. Spole.Den bruger SpreadCycle og StealthChop2 til at optimere motorens ydeevne, reducere motorstøj og minimere standby -strømafledning.Denne effektivitet resulterer i kortere designcyklusser og mere konkurrencedygtige produktudviklingstidslinjer.

Anvendelse af TMC5160 og TMC2209

TMC5160 -applikation

I robotik, hvor højtydende kapaciteter tilbyder rygraden til komplekse, koordinerede bevægelser, viser TMC5160 godt til automatiserede opgaver.Den omhyggelige kontrol, det giver, sikrer, at robotik fungerer problemfrit.Industrielle drev drager stor fordel af TMC5160, da det styrer motorisk kontrol med minimal støj og ekstraordinær pålidelighed, hvilket øger effektiviteten og den operationelle produktivitet for tekstil- og symaskiner, TMC5160 leverer uovertruffen præcision, hvilket sikrer ensartede og defektfrie udgang.Denne konsistens hæver produktkvalitet og hastighed, hvilket er godt i den meget konkurrencedygtige tekstilindustri.Pakningsmaskiner kræver glat bevægelseskontrol for at opretholde integriteten af ​​emballerede varer.TMC5160 giver denne glathed, der beskytter produktkvaliteten under emballagen.

I LAB -automatiseringssystemer garanterer TMC5160's nøjagtige motorstyring nøjagtige og gentagne resultater, som er vigtige for forskningens pålidelighed.Højhastigheds 3D-printere, der er afhængige af hastighed og nøjagtighed for at skabe detaljerede prototyper og slutprodukter hurtigt, finder TMC5160 en uvurderlig komponent.Den tilbudte præcision understøtter effektiviteten af ​​disse avancerede maskiner.Flydende håndteringssystemer i både laboratorie- og industrielle miljøer udnytter TMC5160 for præcis væskekontrol.Felter såsom farmaceutiske stoffer og biokemisk analyse kræver sådanne høje nøjagtighedsanvendelser.

Medicinsk udstyr drager fordel af TMC5160's pålidelige ydelse og lave elektromagnetiske interferens for patientsikkerhed og enhedseffektivitet.Office Automation -enheder ser deres funktionalitet forbedret på grund af TMC5160's stille drift og præcis kontrol, hvilket skaber et mere praktisk arbejdsområde.CCTV -systemer, pengeautomater og pumper og ventiler anvender alle TMC5160, hvilket resulterer i forbedret overvågning af klarhed, pålidelighed af finansielle transaktioner og effektiv væskestyring.Hver af disse applikationer demonstrerer TMC5160's omfattende værktøj.

TMC2209 -applikation

TMC2209 er udformet til problemfri integration og øget effektivitet, hvilket gør det til et ideelt valg til systemopgraderinger og nye design på tværs af forskellige områder.I 3D -printere transformerer dets lave strømforbrug og stille drift ved at reducere driftsomkostninger og minimere støjforurening.Office and Home Automation -enheder drager stor fordel af TMC2209s ligefremme implementering og pålidelighed, hvilket øger lethed og funktionalitet i daglige aktiviteter.Tekstilmaskiner, der bruger TMC2209, opnår større driftseffektivitet og står over for færre vedligeholdelsesproblemer, hvilket fører til konsekvent høj produktkvalitet.

CCTV -systemer gevinst fra TMC2209s stille drift, som bruges i indstillinger, hvor baggrundsstøj kan forstyrre lydklarheden.ATMS bruger TMC2209 for at sikre en jævn og pålidelig ydelse, hvilket er fantastisk til sikre og effektive finansielle transaktioner.HVAC Systems brug til indendørs luftkvalitet og komfort, kapitaliserer på TMC2209s energieffektive og stille motoriske kontrol, hvilket forbedrer miljømæssig komfort.Batteridrevet udstyr ser forbedringer i både levetid og effektivitet takket være TMC2209s lavenergiforbrug, hvilket øger den praktiske og bæredygtighed af bærbare enheder.

Applikationskredsløb for TMC5160 og TMC2209

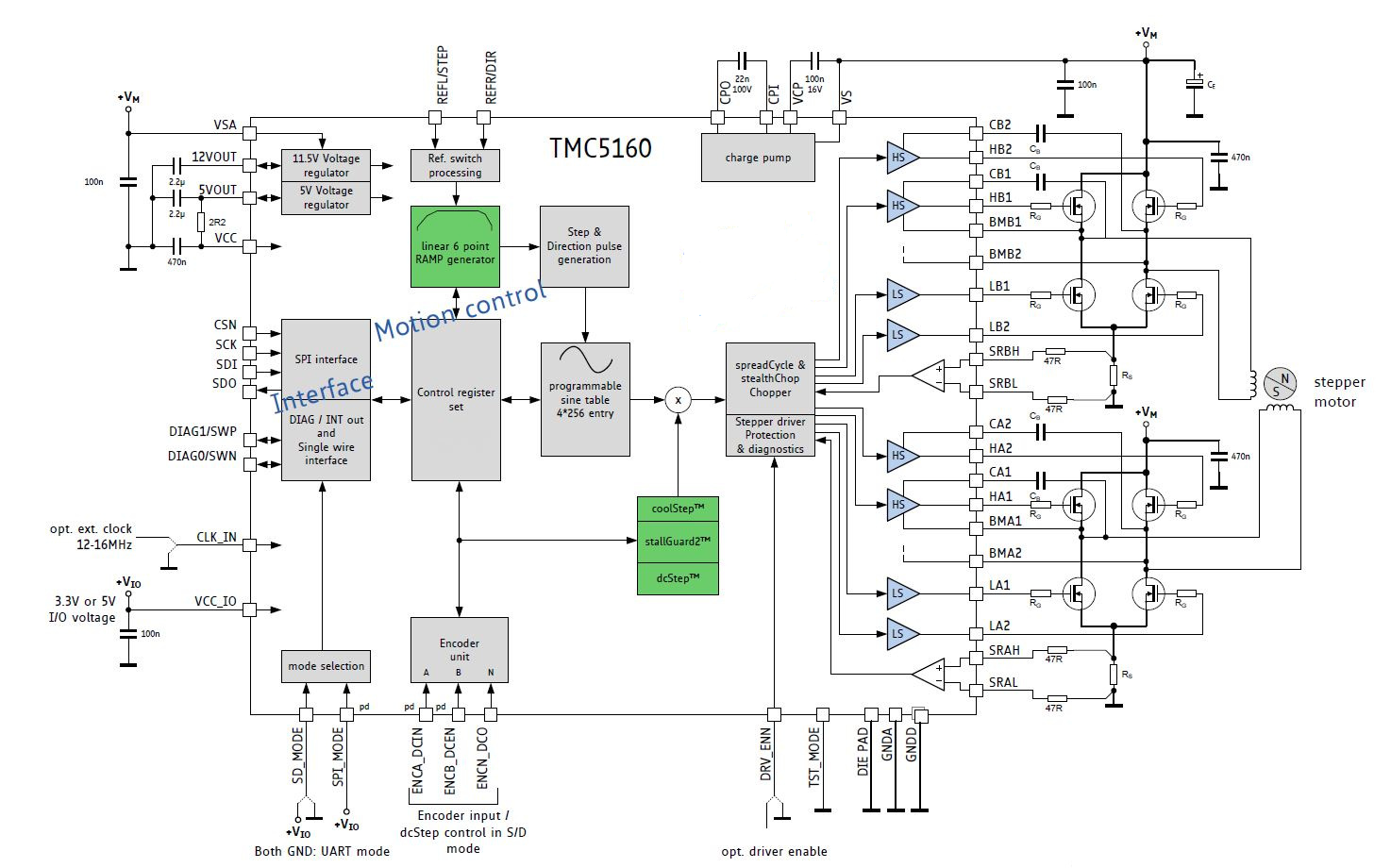

TMC5160 applikationskredsløb

TMC5160 integrerer motorisk kontrollogik og eliminerer nødvendigheden af ​​ekstern softwareinddragelse.Dette selvhjulpne design har en seks-punkts rampegenerator, der forbedrer motorisk ydelse.Funktioner som stealthchop, dcstep, coolstep og stallguard2 giver alsidig og effektiv motorisk kontrol.TMC5160 understøtter højere spændinger og motoriske strømme, der overgår forgængere som TMC2100, TMC2130 og TMC5130 familier.Disse udviklinger gør TMC5160 velegnet til krævende applikationer, hvor der er behov for præcis kontrol og tilpasningsevne.Industrier som robotik og CNC -maskiner drager især fordel af disse kapaciteter.Stealthchop-teknologi sikrer støjfri drift i indstillinger, hvor hvisker-stille funktion er en nødvendighed.Praktisk anvendelse viser, at integrering af StallGuard2 pålideligt kan forudsige mekaniske overbelastninger, forhindre skader og udvide motorens levetid.

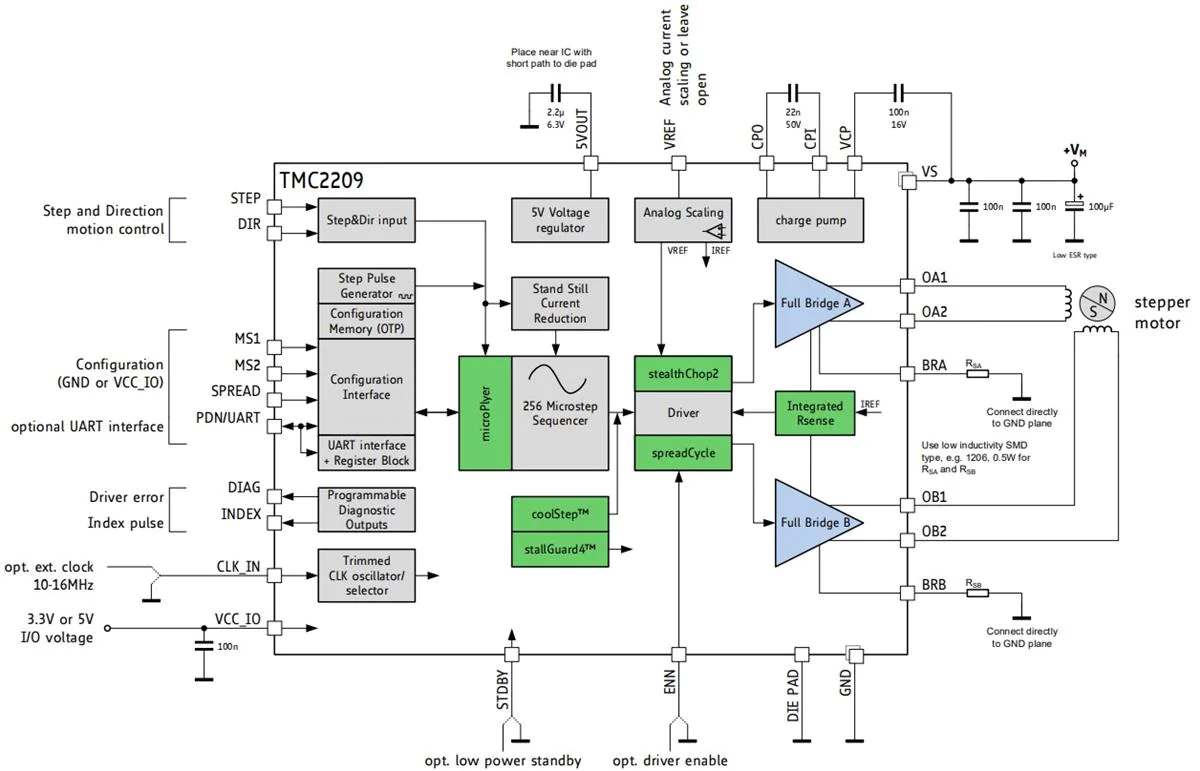

TMC2209 Application Circuit

TMC2209 prioriterer med sine begrænsede kontrolstifter enkelhed og effektivitet.På trods af sit ligefremme design tilbyder det konfigurerbare mikro-trin-opløsninger (8, 16, 32 eller 64) for at imødekomme forskellige præcisionskrav.TMC2209, der er kendt for høj præcision, energieffektivitet, pålidelighed og glat drift, er et kendetegn ved trinamiske produkter.Her gør effektiv strømstyring og lav varmeafledning TMC2209 ideel til applikationer, hvor der kræves energibesparelse og pålidelighed.For eksempel drager 3D -udskrivningsapplikationer fordel af reducerede vibrationer og støj, hvilket forbedrer udskrivningskvaliteten.Andre finder, at dens energieffektivitet øger levetiden og stabiliteten af ​​deres enheder.

Konklusion

TMC2209 bruger UART -interface og tilbyder forbedret kontrol over motoriske operationer.TMC5160, der er forbundet gennem SPI, udvider yderligere funktionaliteter, der ligner dem, der leveres af TMC2209, med den ekstra robusthed af SPI -kommunikation.Både TMC2209 og TMC5160 -serien genkendes for deres avancerede stealthchop2 -teknologi, kendt for at levere enestående ydelse under højere accelerationer.Denne tilstand er værdifuld i applikationer, der kræver tavs drift og glat motorisk kontrol.

Ofte stillede spørgsmål [FAQ]

1. Hvad er TMC2209?

TMC2209 er en ultra-silent motorisk driverintegreret kredsløb (IC), der er specialiseret i at minimere støj og vibration i trinmotorer.Dens høje effektivitet gør det ideelt til miljøer, der kræver stille og glat drift, såsom 3D-printere og højpræcisionsmaskiner.

2. Hvad er en TMC5160?

TMC5160 er en højeffekt steppermotorcontroller, der er kendt for at tilbyde avancerede motoriske kontrolfunktioner.Det kan styre høje strømme og er udstyret med flere motoriske kontrolfunktioner.Dette gør det til en go-to-løsning til industrielle og robotikapplikationer, der kræver robust ydeevne.

3. Hvad er helt inden for TMC5160?

TMC5160 inkluderer alle steppermotorstyrings- og logikkomponenter, der tilbyder et forenklet systemdesign.Den har integreret nuværende kontrol, bevægelsescontrollerfunktioner og en række diagnostiske funktionaliteter, alle konsolideret i en enkelt chip.

4. Hvad er TMC5160's unikke forbedringer aktiveret af?

TMC5160's unikke forbedringer stammer fra dens system-on-chip (SOC) -integration, der kombinerer flere funktionaliteter inden for en enkelt chip.Denne integration øger ydelsen og muliggør avanceret diagnostik, effektiv strømstyring og forbedret bevægelseskontrol præcision.

5. Hvad er den mest kritiske indstilling på TMC2209?

Den mest indflydelsesrige indstilling på TMC2209 er mikrotrinopløsningen.Justering af denne indstilling påvirker motorens glatthed og nøjagtighed af bevægelser.Finjustering af denne parameter tillader præcis kontrol af motorens position og hastighed for applikationer, hvor der ønskes høj detaljeret og minimal støj.

6. Hvordan kan man afkøle Silentstepsticks?

TMC2209: Fastgør en lille køleplade til den øverste PCB -side for strømme op til 1A RMS.For højere strømme skal du bruge en køleventilator til at håndtere den ekstra termiske belastning, der imødekommer behov for den virkelige verden for vedvarende ydelse.

TMC5160: Sørg for tilstrækkelig luftcirkulation omkring enheden til strømme op til 2A RMS.Når man beskæftiger sig med strømme, der overstiger 2A RMS, og når de køler eksterne MOSFET'er og shuntmodstande, bliver en køleventilator nødvendig.Dette er i tråd med standardpraksis inden for elektronik med høj effekt for at opretholde pålidelighed og levetid under tunge operationelle krav.
