Komplet guide til TDA2822M lydforstærker

TDA2822M er en alsidig og effektiv lydforstærker IC designet til at hæve lydkvaliteten på tværs af forskellige enheder.Kaseret i en kompakt 8-bly minidip-pakke udmærker den sig i dobbeltkanals amplifikation, mens det opretholder lavt strømforbrug og minimal forvrængning.Dette gør det til et valg til bærbare lydapplikationer, såsom kassetteafspillere, radioer og batteridrevne enheder, hvor effektiv ydelse og kompakthed bruges.Fra forbedring af lydklarhed til at udvide enhedsbatteriets levetid blandes TDA2822M enkelheden med praktisk.Denne artikel graver sig ind i IC's tekniske specifikationer, pin -konfiguration, alternativer og applikationer, der tilbyder en omfattende guide til at maksimere sit potentiale i lydforstærkningskredsløb.

Katalog

Teknisk specifikation

Specifikation	Værdi
Forsyningsspænding (VCC)	1,8V til 15V
Power output	Op til 1W pr. Kanal
Total harmonisk forvrængning	< 0.1% at rated output power
Frekvensrespons	20Hz til 20 kHz
Inputfølsomhed	~ 150 mV
Inputimpedans	~ 30 kΩ
Standby nuværende	~ 0,3 mA
Termisk beskyttelse	Indbygget
Pakningstype	8-Lead Minidip

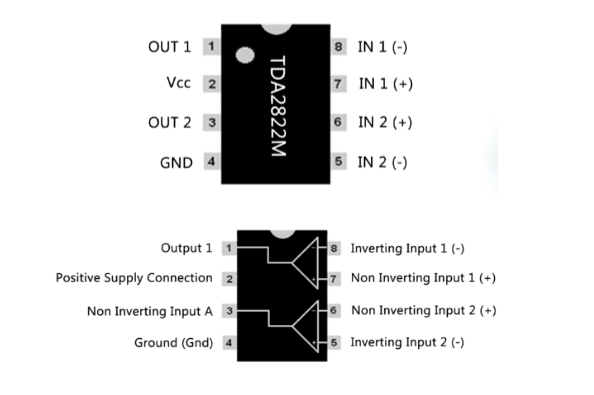

Pin -konfiguration

Stift	Pin -navn	PIN -beskrivelse
1	Output 1	Denne pin er output for kanal 1 i IC og er bruges til at køre en højttaler eller hovedtelefoner, der er forbundet til den positive terminal af Lydudgangen til den første kanal.
2	VCC	Denne pin er den positive forsyningsforbindelse til IC.Det er forbundet til den positive terminal for strømforsyningsspændingen, typisk i området fra 1,8V til 15V.Denne pin giver den krævede strøm til drift af IC.
3	Output 2	Denne pin er output til kanal 2 i IC og er bruges til at køre en højttaler eller hovedtelefoner, der er forbundet til den positive terminal af lydudgangen til den anden kanal.
4	Jorden (GND)	Denne pin er den jordede eller negative terminal for begge Forstærkere inden for IC.Det er forbundet til jordhenvisningen på kredsløb for at afslutte det elektriske kredsløb og give en fælles reference punkt.
5	Input 2 (+)	Denne stift er inverteringsindgangen til kanal 2 på IC. Det er en af ​​inputterminalerne til den anden lydkanal og bruges til Lydsignalindgangen.Indgangssignalet på denne pin er typisk i form af en spænding.
6	Input 2 (-)	Denne pin er det ikke-inverterende input til kanal 2 på Ic.Det er den komplementære inputterminal til pin 5 og danner sammen Input Differentialforstærker til den anden lydkanal.Indgangssignalet På denne pin er også i form af en spænding.
7	Input 1 (+)	Denne pin er det ikke-inverterende input til kanal 1 i Ic.Det er en af ​​inputterminalerne til den første lydkanal og bruges Til lydsignalindgangen.Indgangssignalet på denne stift er i spændingsform.
8	Input 1 (-)	Denne stift er inverteringsinput til kanal 1 i IC. Det er den komplementære inputterminal til pin 7 og danner sammen input Differentialforstærker til den første lydkanal.Indgangssignalet på dette Pin er også i form af en spænding.

Alternativer

• KA2209

• KA2209B

• LM386

• NJM2073

• TDA2822

• PAM8403

• MC34119

TDA2822M lydforstærkerdesign

De TDA2822M Tilvejebringer et fleksibelt fundament til oprettelse af lydforstærkerkredsløb og kan fungere i en enkelt-afsluttet opsætning.For stereoudgang spejler konfigurationen af ​​den første kanal til den anden ved hjælp af de ekstra stifter.Du kan opnå topkredsløbsydelse ved at henvise til databladet, der giver indsigt i komponentvalg, impedans matchning, effekt og yderligere integrationer i kredsløbet.

Strøm og jordforbindelser

For at drive forstærkeren skal du tilslutte en +12V strømforsyning til VCC -stiften og sikre, at jordstiften forbinder sikkert til kredsløbets jord.Denne ordning understøtter stabil drift.Du kan passe på at opnå en pålidelig jordforbindelse for at undgå støjinterferens og derved bevare lydklarhed.

Tilslutning af lydindgange

In1- og In2 -stifterne administrerer lydindgang og accepterer signaler fra enheder som lydspillere eller mikrofoner.Inklusive en 10μF -koblingskondensator på dette tidspunkt fjerner DC -komponenter og letter glat signaloverførsel.Denne metode er velovervejet til beskyttelse af signalintegritet og forebyggelse af forstyrrelser.

Amplificeret output og højttalerforbindelser

Amplificerede outputsignaler hentes fra OUT1- og OUT2 -stifterne til direkte højttalerforbindelse.Du kan sikre, at alle grunde smelter sammen via GND -stiften og justerer forstærkeren med inputkilder til ensartethed i hele kredsløbet.Dette design understreger den sofistikerede forståelse af, at korrekt jording bruges til at opnå afbalanceret og høj kvalitet lydudgang.

Kredsløbsdiagram For en lydforstærker

Spændingsindgangsreflektioner til TDA2822M

TDA2822M er konstrueret til at håndtere en lang række indgangsspændinger fra en minimal 0,3V op til niveauet af VCC.Det fungerer bedst, når indgangsspændinger opbevares inden for dette interval, hvilket hjælper med at bevare lydydelsen, mens den holder forvrængning i skak.At overgå disse grænser kan resultere i uforudsigelig opførsel og kan risikere at skade enheden.Efter IC's retningslinjer for driftsværdi sikrer retningslinjer for en pålidelig kvalitet af lydudgangen.At overholde dette spændingsspænding hjælper med at bevare signalrenhed, et afgørende aspekt i delikate lydapplikationer, der kræver nøjagtighed.

Inputimpedansen af ​​TDA2822M er typisk omkring 30 kΩ.Denne faktor påvirker signifikant grænseflade med eksterne komponenter, der påvirker kredsløbskonfiguration og valg af passende inputkilder.Designere skal overveje forholdet mellem inputimpedans og outputfunktionerne i kilden.I praktiske anvendelser kan indstilling af impedansen omhyggeligt minimere signalnedbrydning og forbedre lydklarheden, svarende til at finjustere et instrument til at skabe sin mest harmoniske lyd.

Funktioner

Funktion	Beskrivelse
Konfiguration af dobbeltkanal	Understøtter to lydkanaler til stereoanvendelser.
Lav spændingsdrift	Fungerer effektivt ved lavspændingsniveauer, der er egnet til bærbare enheder.
Høj effekt	Leverer en betydelig effekt for små forstærkere.
Lav forvrængning og støj	Sikrer høj lydkvalitet med minimal forvrængning og støj.
Bred frekvensrespons	I stand til at håndtere en bred vifte af lydfrekvenser.
Enkelt eksternt kredsløb	Kræver minimale yderligere komponenter til drift.
Termisk beskyttelse	Inkluderer indbygget termisk beskyttelse af pålidelighed.
Minidip -pakke	Kommer i en kompakt minidip -pakke, ideel til Rumbegrænsede design.

Brugsscenarier

Praktiske lydenheder

Audio -gadgets, der prioriterer kompakt design og driftseffektivitet, drager stor fordel af TDA2822M.Dette integrerede kredsløb, der er kendt for sin minimale effekttrækning og effektive output, gør det fremragende til at opgradere lydkvalitet i bærbare opsætninger.Du kan ofte forstå, at en pålidelig forstærker udvider batteriets levetid, en funktion, som TDA2822M dygtigt leverer.

Personlige stereoanlæg og multimediemiljøer

TDA2822M bruges til at opnå enestående lydklarhed og kraft i personlige stereoanlæg og multimediesystemer.Disse opsætninger, der omfatter flere dele, afhænger af forstærkerens robuste ydelse til glat lydlevering.Du kan ofte observere, at den ligefremme konfiguration af TDA2822M giver mulighed for ukompliceret integration og vedligeholdelse.

Kommunikation og vokale enheder

Bygning af intercom -systemer bruger ofte TDA2822M til klar kommunikation.Stemmeenheder drager til fordel for, da præcis lydlevering er en absolut nødvendighed.Du kan bemærke, at den holdbare TDA2822M effektivt tackler signalinterferensudfordringer, der er typiske i byområder.

Musikinstrumentforstærkning

På sfæren af ​​musikinstrumenter sikrer TDA2822M detaljeret og dynamisk lyd, der understøtter forskellige tonale krav med konsistens.Du kan ofte vælge det til praksisforstærkere på grund af dens evne til at bevare sund klarhed og dybde.Denne feedback understreger modulets potentiale til at opretholde lydkvalitet uden forvrængning.

Uddannelses- og DIY -projekter

TDA2822M er en enestående komponent til uddannelsesmæssige og DIY -forfølgelser, der inviterer efterforskning og mestring i lydforstærkning.Dens enkelhed gør det til et foretrukket valg til at undervise i lydtekniske detaljer.Denne komponent tilbyder en balance mellem enkelhed og nytteværdi, hvilket letter praktisk opdagelse for at spirende dig.

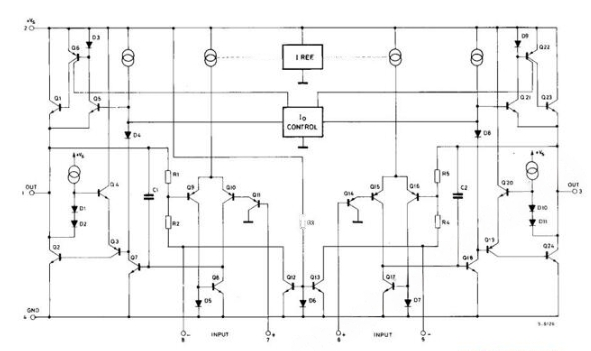

Skematisk diagram

CAD -model

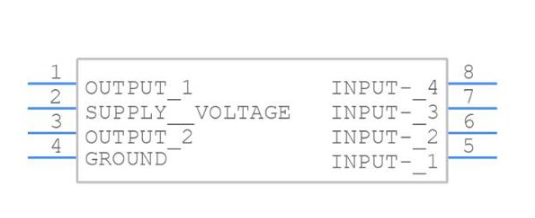

Symbol

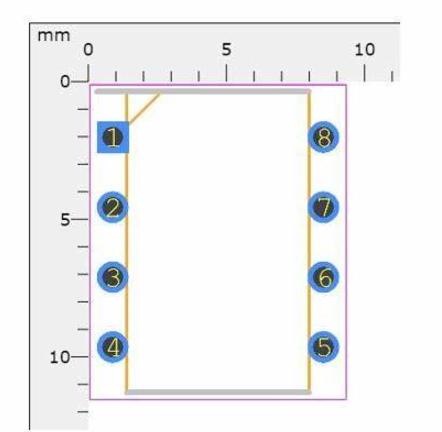

Fodspor

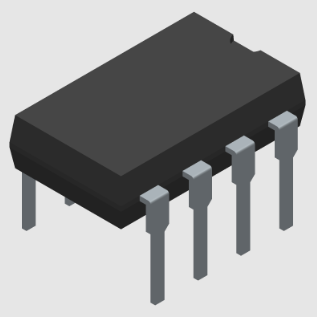

3D -repræsentation

Datablad PDF

TDA2822M datablad:

TDA2822M.PDF
