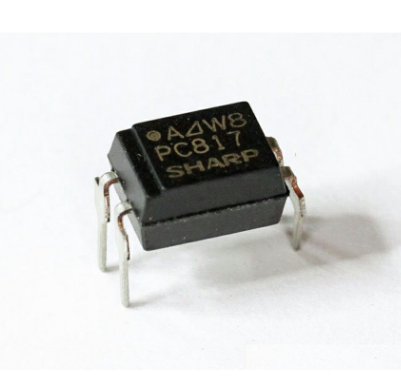

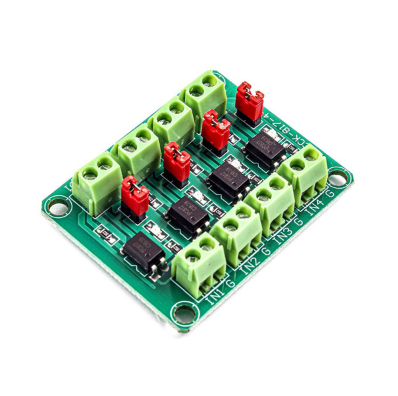

PC817 OptOcoupler: Funktionalitet og moderne applikationer

Optokoblere, ligesom PC817, er basale komponenter, der muliggør elektrisk isolering mellem forskellige kredsløbsektioner, mens de opretholder problemfri kommunikation.Ved at anvende en intern LED og fototransistor, konverterer PC817 elektriske signaler til lys og tilbage igen, hvilket sikrer, at input- og outputkredsløb forbliver isoleret.Denne isolering er for det meste værdifuld til at beskytte følsomme komponenter mod højspændinger og elektrisk støj, hvilket gør PC817 til en alsidig opløsning til applikationer, der spænder fra industriel automatisering til husholdningselektronik.

Katalog

Hvad er nøjagtigt en PC817 OptoCouPler?

De PC817 OptocouPler er en delikat, men alligevel robust enhed, der er konstrueret til at tilbyde elektrisk isolering mellem to separate kredsløb.Denne adskillelse opnås gennem en genial intern mekanisme, der inkorporerer både en infrarød LED og en fototransistor.Disse komponenter er bekvemt huse inden for et kompakt firpin integreret kredsløb (IC).Når der påføres en indgangsspænding, udsender den infrarøde LED -lys lys, som derefter detekteres af fototransistor på udgangsenden.Med kapacitet til at håndtere en maksimal udgangsstrøm på 50 mA og en indgangsspænding på 30V, viser PC817 sig meget alsidig, især i miljøer, der er plaget af betydelig elektrisk støj eller ekstreme temperaturer.

Optokoblere som PC817 finder deres plads i adskillige moderne elektroniske applikationer, herunder regulering af strømforsyning, motorstyring og datakommunikationsgrænseflader.Deres hovedfunktion er at afskærme systemer, der modtager signalet fra høje spændinger, og således bevare operationel sikkerhed og integritet.I indstillinger, der er belastet med betydelig elektrisk støj, som industrielle automatiseringssystemer eller Automotive Electronics, skiller PC817 sig ud ved at opretholde signalrenhed og reducere interferens.Du foretrækker disse optokoblere i sådanne scenarier på grund af deres dygtighed i at bevare signalfidelitet midt i potentielle forstyrrelser.Denne metode eliminerer faren for direkte elektrisk forbindelse mellem høje og lavspændingsafsnit og beskytter således delikate komponenter.

PC817 er designet til at vise ensartet pålidelighed i både svulmende udendørs installationer og udfordrende indendørs miljøer.Dens interne elementer er bygget til at udholde sådanne hårde forhold, mens de opretholder operationel stabilitet.Disse egenskaber placerer PC817 som et ideelt valg for luftfart, militær og udendørs industrielle anvendelser, hvor holdbarhed og modstandsdygtighed er alvorlig.

PC817 OptoCouPler -drift

PC817 -optokobleren er en integration af en infrarød LED og en fototransistor inden for en enkelt pakke.Når en indgangsspænding påføres, udsender den infrarøde LED en lysstråle, der krydser et hul for at belyse fototransistoren på den modsatte side.Som svar på lyset genererer denne fototransistor en strøm, der derefter fungerer som et input til andre dele af kredsløbet.Du kan ofte finde trøst ved at vide, at denne ligetil mekanisme sikrer problemfri signaltransmission.

Signalisolering

Et bemærkelsesværdigt træk ved PC817 er dens rolle i overførsel af elektriske signaler mellem to kredsløb, der skal forblive isoleret.Denne isolering bliver meget værdifuld i scenarier, hvor kontrol af højspændingsniveauer kræves uden at etablere et direkte led.Ved at holde input- og outputkredsløbene adskilt, forhindrer optokobleren eventuelle spændingsudsving eller pigge i at krydse over og potentielt skade den følsomme outputside.Inden for motorkontroller, strømforsyninger og automatiseringssystemer anvendes dette princip ofte for at opnå både sikkerhed og pålidelighed.

Anvendelse i motoriske kontroller

I motorstyringssystemer fungerer PC817 OptocouPler som en linchpin.Det styrer skiftningerne inden for kredsløb, der driver motorer, hvilket sikrer, at kontrolsignalerne forbliver elektrisk isoleret fra højeffektsektioner.Denne praksis er medvirkende til at forhindre elektrisk støj fra at mudre kontrolsignalerne, hvilket styrker systemets stabilitet.

Brug i strømforsyninger

PC817 -optokoblere er fremtrædende i strømforsyningskredsløb, især inden for feedback- og kontrolsløjfer.I switched-mode strømforsyninger (SMPS) formidler OptocouPler output status tilbage til den centrale controller og opretholder derved enhedens sikkerhed og integritet.Erfaringen har vist, at en sådan isolering bruges til både beskyttelse og enhedens levetid.

Implementering af automatiseringssystemer

Automationssystemer drager enormt fordel af PC817's kapacitet til at overføre signaler på tværs af isolerede grænser.Denne funktion er nøglen til programmerbare logiske controllere (PLC'er) og forskellige industrielle automatiseringsopsætninger, hvor sensorer og aktuatorer skal interagere uden gensidig interferens.Du kan regelmæssigt bruge optokoblere til at afskærme delikate kontrolkredsløb, der understreger værdien af ​​isolering i komplicerede systemer.

PC817 Langtidsbrug i kredsløb

For at beskytte den langsigtede funktionalitet af PC817-optokobleren i dit kredsløb, ønskes det at flittigt håndtere IR-LED-strømmen og driftstemperaturen.Tankevækkende overvejelse af disse aspekter kan i høj grad udvide enhedens levetid og pålidelighed.

Vedligeholdelse af IR -LED -strømmen under 50 mA er påkrævet.Brug en strømbegrænsende modstand for at opnå dette.En nøjagtig modstandsværdi skal beregnes ved hjælp af OHMs lov (V = IR) i betragtning af din forsyningsspænding og ønsket strøm.En korrekt beregning forhindrer overdreven strømstrøm, hvilket sikrer, at IR -LED bevarer sin optimale funktionalitet over lang varighed.Du kan ofte observere, at drift af IR-ledet ved strømme, der er lavere end 50 mA, ca. 20-30 mA kan udvide komponentens levetid markant uden at påvirke ydeevnen.Denne justering introducerer en sikkerhedsbuffer, der tegner sig for variationer i kredsløbsbetingelser og fremstilling af uoverensstemmelser.

PC817's pålidelige operation afhænger markant af at opretholde et optimalt temperaturområde.Det fungerer effektivt mellem -30 ° C og 100 ° C.Overskridelse af disse grænser kan inducere termisk stress og forårsage potentiel enhedsfejl.I praktiske scenarier sikrer holdning af omgivelsestemperaturer godt inden for dette interval, at optokoblerens stabilitet og pålidelighed.F.eks. Hjælper integrering af køleplade eller kølemekanismer under forhold med høj temperatur til at styre overskydende varme og bevare PC817s integritet og forhindre for tidligt slid.Anvendelse af regelmæssig overvågningspraksis og implementering af fiasko-safere for temperatursvingninger har vist positive resultater i forskellige anvendelser.Ved at bruge temperatursensorer og kontrolsystemer kan driftsbetingelser dynamisk justeres for at opretholde det anbefalede interval og afbøde risikoen forbundet med ekstreme temperaturer.

Anvendelser af PC817 OptoCouPler

PC817 -optokobleren finder sin plads i et utal af applikationer, der hver udnytter sin unikke evne til at tilvejebringe elektrisk isolering og afbøde interferens.

Skift strømforsyninger

PC817 -optokoblere er grundlæggende for at skifte strømforsyning, hvor de isolerer kontrolkredsløb fra højspændingsniveauer.Denne praksis forbedrer pålidelighed og sikkerhed under strømkonvertering.Du kan stole på optokoblere for at afbøde spændingsspidser og fremme holdbarheden og robustheden af ​​disse strømforsyningsenheder.

Isoleret signaloverførsel

I industrielle omgivelser er elektrisk støj en konstant udfordring for signaloverførsel.PC817 -optokoblerisolater og skjolde følsomme kontrolkredsløb fra denne støj, hvilket opretholder signalklarheden.Omfattende test sikrer, at enhedskommunikation forbliver interferensfri, selv under de mest ugunstige forhold.

Motorisk kontrol

Motorer genererer højspændingstransienter, der truer kontrolelektronik.PC817 -optokobleren giver en buffer, der isolerer disse kredsløb fra så skadelige effekter.Praktiske anvendelser afslører, at denne isolering markant reducerer systemfejl og optimerer motorisk effektivitet og pålidelighed.

Mikrocontroller -grænseflader

Grænseflade mikrokontrollere med eksterne enheder kræver robust isolering for at afværge skader fra spændingsafvigelser.PC817 OptocouPler udmærker sig i denne rolle.Udviklere drager fordel af denne funktion for at forbedre levetiden og funktionaliteten af ​​mikrokontrollersystemer med fokus på jævn integration og effektiv fejlstyring.

Lydudstyr

Til lydapplikationer kræves vedligeholdelse af uberørte, interferensfri signaler til overlegen lydkvalitet.PC817 OptocouPler AIDS ved at isolere forskellige dele af lydudstyret, hvilket reducerer støjinterferensen.Du kan ofte bruge disse optokoblere til at opretholde lydfidlethed, især i støjfyldte miljøer.

Medicinsk udstyr

I medicinsk udstyr er det meste til patientovervågning, sikkerhed og pålidelighed farlige.PC817 -optokobleren sikrer sikker og isoleret signaltransmission, hvilket forhindrer elektriske farer for patienter.Du kan nøje teste disse systemer for at opfylde strenge sikkerhedsstandarder og stole på optokoblere for at overskride disse krav.

Datakommunikation

Opretholdelse af dataintegritet i kommunikationssystemer involverer styring af elektrisk interferens og spændingsanomalier.PC817 OptocouPler isolerer kommunikationskredsløb, der beskytter mod disse problemer.Telekommunikationseksperter implementerer disse isolatorer for at forbedre netværksresilience og ydeevne.

Batteristyringssystemer

Stigningen af ​​vedvarende energi understreger behovet for effektive batteristyringssystemer.Inden for disse systemer beskytter PC817 OptocouPler elektroniske kontroller fra skadelige spændingsbølger og elektrisk støj.Vedvarende energi inkorporerer disse optokoblere for at forbedre sikkerheden og effektiviteten af ​​batterisystemer, der hjælper med bæredygtig styring af energiressourcer.

Kredsløbsdiagram over PC817 IC OptocouPler

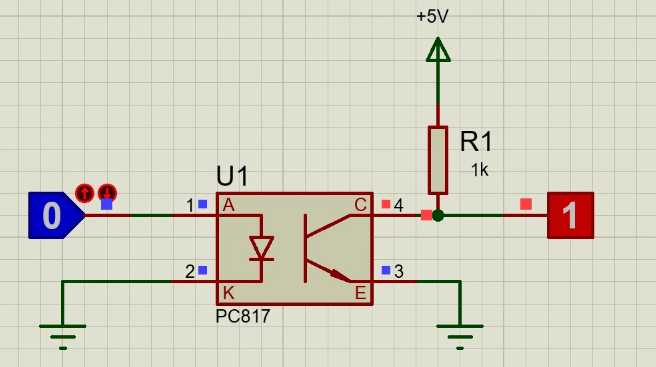

I indledende opsætninger med en PC817 IC -optokobler drives en LED med et 9V -batteri, modereret af en 10K -modstand og kontrolleres via en switch.Når IR -LED'en er aktiveret, stimulerer den fototransistor inde i optokobleren og initierer skiftemekanismen for tilsluttede enheder som relæer eller andre elektroniske komponenter.OptoCouplers spiller en vigtig rolle i at adskille forskellige sektioner af et kredsløb.Denne adskillelse tjener til at afskærme følsomme dele fra højspændingstransienter og støj.Du kan ofte understrege vigtigheden af ​​at vælge passende komponenter for at sikre kredsløbets holdbarhed og optimal funktion.For eksempel kan det at bruge en modstand med højere toleranceniveauer håndtere aktuelle udsving og tilbyde bedre beskyttelse til LED'er mod potentiel skade.

Den indre funktion af PC817 involverer konvertering af elektriske signaler til lys, som derefter krydser en isolerende barriere og omdanner tilbage til elektriske signaler.Denne metode letter signaltransmission uden direkte elektrisk forbindelse og understøtter også hurtige skifthastigheder.Industrielle maskinerkontekster drager hovedsageligt fordel af optocoupler -kredsløb.De isolerer effektivt lavspændingsstyringskredsløb fra højspændingsudstyr og fremmer sikre og stabile operationer.Desuden hjælper tilføjelse af en pull-up-modstand til fototransistoren med at opretholde stabile outputniveauer midt i forskellige forhold.

For faktiske anvendelser er afskærmning af den infrarøde LED i optokobleren fra aktuelle overspændinger alvorligt.Tilføjelse af en omhyggeligt beregnet strømbegrænsende modstand, baseret på fremadspænding og ønsket strøm, kan afbøde sådanne risici.Du kan ofte integrere ekstra komponenter som kondensatorer til støjfiltrering eller zenerdioder til spændingsregulering for yderligere at forfine kredsløbets ydelse.Termisk styring er også en vigtig overvejelse.Overskydende varme kan forringe optokobleren og relaterede komponenter over tid.Brug af køleplade eller sikre korrekt ventilation kan lindre disse termiske problemer, hvilket fører til forbedret kredsløbs pålidelighed.

Funktioner af PC817 OptoCouPler

PC817 OptocouPler viser en række attributter, der forbedrer dens anvendelighed i forskellige elektroniske applikationer.

•Optisk isolering: PC817 bruger en LED kombineret med en fototransistor til at muliggøre signaloverførsel uden fysisk kontakt, hvilket reducerer elektrisk støj markant og formilder risikoen for spændingsstigninger.

•Kompakt størrelse: Dens små dimensioner gør PC817 hovedsageligt velegnet til kredsløbskort med høj densitet, der opfylder kravene fra nutidige, pladseffektive elektroniske designs.

•Lavt strømforbrug: PC817, der er planlagt til at operere med minimal effekt, er ideel til brug i batteridrevne enheder, hvor bevarelse af energi er en højeste prioritet.

•Høj isoleringsspænding: I stand til at understøtte høj isoleringsspænding, udmærker PC817 sig i miljøer med høj spænding og sikrer sikkerhed og robust ydeevne.

•Bredt temperaturområde: PC817 fungerer pålideligt på tværs af en bred vifte af temperaturer, fra forbrugerelektronik til industrielle anvendelser, der demonstrerer dens alsidighed.

•Hurtig responstid: PC817s evne til at behandle signaler gør det hurtigt uvurderligt til applikationer, hvor hurtig datatransmission er et must.

•Alsidighed: Dets tilpasningsevne til skift, isolering og niveau -skift gør det muligt at bruge PC817 på tværs af adskillige elektroniske systemer, hvilket afspejler dens multifunktionelle karakter.

•Pålidelighed: Demonstration af konsekvent holdbarhed i forskellige omgivelser har PC817 vist sig pålidelig til langvarig brug i elektroniske kredsløb.

•Bred applikationsspektrum: PC817 finder anvendelse i en lang række industrier, fra automatiseringssystemer til forbrugerelektronik, hvilket fremhæver dens kapacitet til at imødekomme forskellige tekniske krav.

•Omkostningseffektiv: Tilbyder et budgetvenligt alternativ til dyrere transformere og isolatorer, giver PC817 en praktisk løsning uden at ofre kvalitet eller ydeevne.

Konklusion

PC817 -optokobleren tilbyder en praktisk løsning til opretholdelse af elektrisk isolering og samtidig sikre pålidelig signaltransmission.Dens evne til at beskytte kredsløb mod højspændingsrisici og støjinterferens gør det nødvendigt i en lang række applikationer.Selvom det muligvis ikke er velegnet til højhastighedsdataoverførsel, giver dens alsidighed, holdbarhed og omkostningseffektivitet det mulighed for at øge sikkerheden og effektiviteten af ​​forskellige elektroniske systemer.
