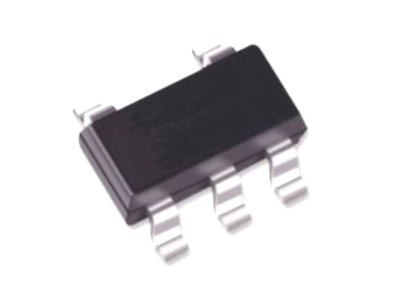

RT9193 Ultra-Fast CMOS LDO Regulator: Omfattende datablad, funktioner og specifikationer

I den hurtigt udviklende verden af ​​bærbare RF- og trådløse teknologier fremkommer RT9193 som en højtydende, ultrahurtig regulator, der skaber en balance mellem kompakt design og effektiv strømstyring.Denne artikel udforsker RT9193's datablad, pin -konfiguration, specifikationer og praktiske applikationer, der fremhæver, hvordan den fungerer som en seriøs komponent i moderne elektronik.RT9193, der er kendt for sin pålidelighed og tilpasningsevne, understøtter stabil ydelse på tværs af forskellige enheder, fra mobilkommunikation til beregning af tilbehør, mens de fremmer udvidet batterilevetid og bekvemmelighed.Dyk ned i de tekniske detaljer i RT9193 for at forstå, hvorfor det er et pålideligt valg for dig, der søger pålidelige løsninger i kompakte rum.

Katalog

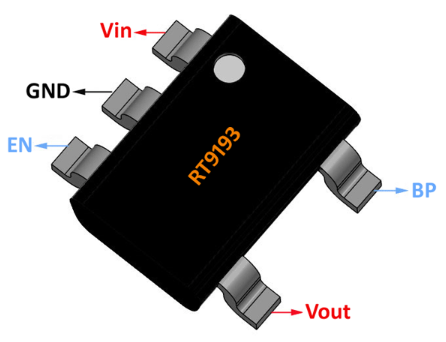

Pin -konfigurationer

Pin nr.	Pin -navn	Beskrivelse
1	Vin	Strømindgangsspænding
2	GND	Jord
3	Da	Chip Enable (Active High).Denne pin er en høj impedans. Tilslut et træk med lav 100 kΩ modstand til GND, når kontrolsignalet flyder.
4	Bp	Referencestøj bypass.For den laveste støjpræstation, Tilslut en 22NF -kondensator mellem BP og GND -stifterne.
5	Vout	Udgangsspænding

Oversigt over RT9193

De RT9193, en ultra-hurtig, lav-støj CMOS LDO-regulator, skiller sig ud for dens effektivitet og hurtig reaktionsevne.Dens nedlukningseffektforbrug er imponerende lavt og registrerer sig under 0,01A med en aktiveringstid under 50μs - påhviler, der resonerer med dem, der søger pålidelige og hurtige ydelse på deres enheder.

Et varemærke til RT9193 er dens lave frafaldsspænding: 220 mV på en belastning på 300 mA.Denne funktion spiller en vigtig rolle i at sikre effektiv drift og minimere effekttab, især ved lavere spændingsniveauer, en detalje, der appellerer til dem, der er opmærksomme på energibesparelse.

RT9193 er komfortabelt inden for et indgangsspændingsområde fra 2,5V til 5,5V og er konstrueret til at tilvejebringe output, der spænder fra 1,5V til 5V.Denne tilpasningsevne henvender sig til en række anvendelser, fra bærbar elektronik til kommunikationsenheder, der understøtter stabil ydeevne i forskellige situationer.

RT9193 CAD Design

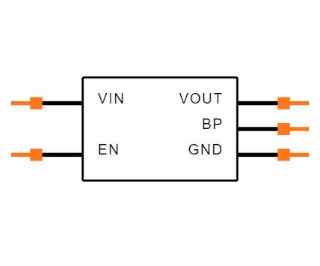

RT9193 Symbol

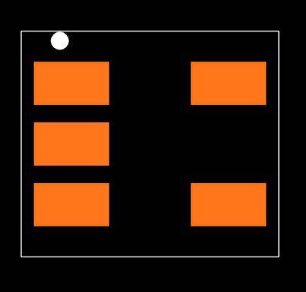

RT9193 Fodaftryk

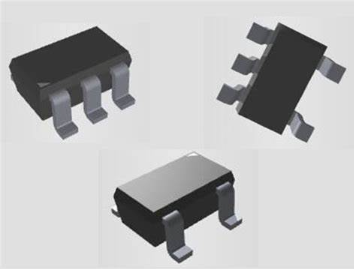

RT9193 3D -model

Specifikationsoplysninger

Her er den tekniske specifikationstabel for Richtek USA Inc. RT9193-15GB.

Type	Parameter
Fabriks ledetid	18 uger
Mount	Overflademontering
Monteringstype	Overflademontering
Pakke / sag	SC-74A, SOT-753
Antal stifter	5
Driftstemperatur	-40 ° C ~ 125 ° C.
Emballage	Tape & Reel (TR)
Offentliggjort	2013
Delstatus	Aktiv
Fugtfølsomhedsniveau (MSL)	3 (168 timer)
Antal afslutninger	5
ECCN -kode	EAR99
Terminal position	Dual
Terminal form	Gull Wing
Peak Reflow temperatur (° C)	Ikke specificeret
Antal funktioner	1
Terminal tonehøjde	0,939 mm
Tid@peak reflow temperatur-max (r)	Ikke specificeret
Spænding - input (max)	5,5V
Udgangsspænding	1,5V
Outputtype	Fast
Outputkonfiguration	Positiv
Kontrolfunktioner	Aktivér
Udgangsspænding 1	1,5V
Antal regulatorer	1
Min indgangsspænding	2,5V
Beskyttelsesfunktioner	Over strøm, over temperatur
Aktuel - Quiescent (IQ)	130μA
PSRR	70dB ~ 50dB (100Hz ~ 10kHz)
Min nuværende grænse	360mA
Nominel udgangsspænding	1,5V
Nå SVHC	Ingen svhc
ROHS -status	Rohs3 -kompatibel
Blyfri	Blyfri

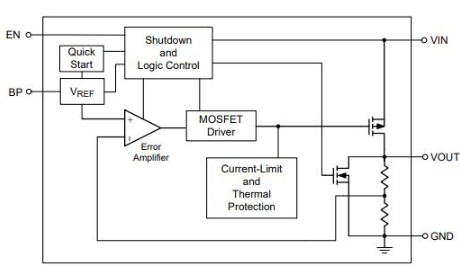

Funktionelt blokdiagram

Nøglefunktioner i RT9193

Funktion	Beskrivelse
Ultra-lav støj	Ideel til RF -applikationer
Ultrahurtig respons	Hurtig linje/belastning forbigående respons
Hurtig opstart	Typisk 50μs opstartstid
Standby -strøm i nedlukning	<0.01μA
Lavt frafald	220mv @ 300mA
Driftsspændingsområde	2,5V til 5,5V
TTL-logisk-kontrolleret nedlukningsindgang	Muliggør let kontrol for nedlukning
Lavtemperaturkoefficient	Forbedret stabilitet på tværs af temperaturområder
Nuværende begrænsende beskyttelse	Forhindrer overdreven strømtrækning
Termisk nedlukningsbeskyttelse	Beskyttelsesforanstaltninger mod overophedning
Krav til outputkondensator	Kun 1μF krævet for stabilitet
Høj strømforsyningsafvisningsforhold (PSRR)	Forbedret støjafvisningskapacitet
Brugerdefineret spænding	Tilgængelig efter anmodning
Rohs kompatibel	Miljøvenlig og blyfri

Brugsscenarier til RT9193

Applikationer i mobile kommunikationsenheder

RT9193 er usædvanligt kompatibel med CDMA- og GSM -håndsæt.Disse enheder prioriterer effekteffektivitet og kompakthed.Ved at tilbyde en stabil spændingsudgang med minimalt frafald udvider RT9193 batterilevetid og øger enhedens ydelse.Skubet for mindre, lettere mobile enheder er på linje med komponentminiaturisering.Du kan sætte pris på RT9193's bidrag til din tilfredshed ved at reducere opladningsfrekvensen, så du kan opleve mere problemfri forbindelse og kommunikation.

Integration i batteridrevne gadgets

Enheder drevet af batterier finder stor fordel i RT9193's effektivitet, hvilket forbedrer den operationelle varighed.Dens design letter udvidet brug uden hyppig genopladning, hvilket beriger din bekvemmelighed.Ved at inkorporere RT9193 kan du bruge deres opmærksomhed på enhedens funktionaliteter, nyde længere perioder med uafbrudt brug og opfylde forskellige livsstilskrav.

Brug i computerenheder og tilbehør

Effektiv strømstyring er aktiv for bærbare computere og håndholdte gadgets til understøttelse af komplekse opgaver.RT9193 udmærker sig i at levere stabil effekt, selv under svingende belastninger.Dette er fordelagtigt, når du deltager i energifræmpende aktiviteter som multimediedigering eller spil, hvor konsekvent effekt sikrer reduceret varme og pålidelig ydelse og derved hæver den samlede oplevelse.

Anvendelse i PCMCIA -kort og bærbare informationsværktøjer

For PCMCIA -kort og bærbare informationsværktøjer er kompakt og effektiv strømregulering et must.RT9193 opfylder disse krav og integrerer ubesværet i disse formindskende formater og samtidig sikrer strømstabilitet.Disse egenskaber er til gavn for miljøet, der prioriterer dataintegritet og pålidelighed, især i feltarbejdsscenarier, hvor data indsamles og behandles i tide.

RT9193 sammenlignelige modeller

• RT9199

• S-1135

Alternativer til RT9193

• AMS1117

• MIC5225

• XC6206

Betjening af RT9193

RT9193 skiller sig ud som en 5-polet lav-dropout regulator (LDO) med enestående spændingsreguleringsfunktioner, hvilket minimerer strømtab.Blandt dens funktioner er en karakteristisk bypass -pin, der reducerer støj via en 22NF kondensator, der fremmer stabil drift i følsomme sammenhænge.

• Inputforbindelse: Tilslut VIN -stiften til strømkilden, fortrinsvis med en keramisk kondensator på 1μF.Denne opsætning filtrerer effektivt støj til stabilisering af indgangsspænding, en tilgang, der testes og valideres på tværs af forskellige scenarier.

• Outputregulering: Brug VOUT -stiften til at levere reguleret udgangsspænding.Vælg komponenter, der opfylder din applikations nuværende og spændingsbehov, og anerkender, hvor seriøs komponentkompatibilitet er i at opretholde det ønskede output.

• Bypass -pinudnyttelse: Tilføjelse af en 22NF -kondensator til bypass -pin er grundlæggende til at reducere støjinterferens, især i indstillinger, der kræver elektronisk præcision.Denne nøjagtige teknik til forbedring af signalklarhed spiller en aktiv rolle i at øge systemets pålidelighed.

• Aktivér PIN-funktionalitet: Enable PIN-stiften forenkler kontrol over regulatorens aktive tilstand og tilpasser sig moderne energibesparende praksis.Anvendelse af Enable Pin til operationel kontrol giver bemærkelsesværdig designfleksibilitet og effektivitet.

Komponenter med sammenlignelige specifikationer

Delnummer	Fabrikant	Pakke / sag	Antal stifter	Min indgangsspænding	Spænding - input (max)	Beskyttelsesfunktioner	Driftstemperatur	Monteringstype	Se sammenlign
RT9193-15GB	Richtek USA Inc.	SC-74A, SOT-753	5	2,5 v	5,5 v	Over strøm, over temperatur	-40 ° C ~ 125 ° C.	Overflademontering	RT9193-15 GB mod MIC5504-3.3ym5-TR
MIC5504-3.3ym5-TR	Microchip -teknologi	SC-74A, SOT-753	5	2,5 v	5,5 v	Over strøm, over temperatur	-40 ° C ~ 125 ° C.	Overflademontering	RT9193-15GB mod MIC5504-2.8YM5-TR
MIC5504-2.8YM5-TR	Microchip -teknologi	SOT-23-5 tynd, tsot-5	5	2,5 v	5,5 v	Over strøm, over temperatur	-40 ° C ~ 125 ° C.	Overflademontering	RT9193-15GB mod NCP700BSN25T1G
NCP700BSN25T1G	På halvleder	SC-74A, SOT-753	5	2,5 v	5,5 v	Over strøm, over temperatur	-40 ° C ~ 125 ° C.	Overflademontering	RT9193-15 GB mod MIC5365-3.3yd5-TR
MIC5365-3.3yd5-TR	Microchip -teknologi	SOT-23-5 tynd, tsot-5	5	2,5 v	5,5 v	Over strøm, over temperatur	-40 ° C ~ 125 ° C.	Overflademontering	RT9193-15 GB mod MIC5365-3.3yd5-TR

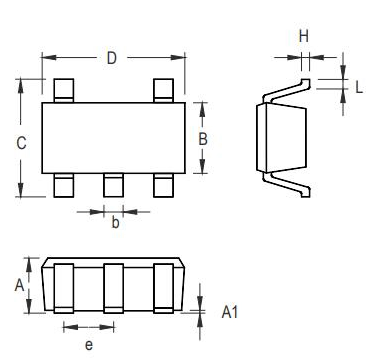

Pakke

Fabrikant

Richtek Technology Corporation står i spidsen for avancerede strømstyringsløsninger og skaber fremtiden for forbrugerelektronik, computing og kommunikationsenheder.De blander innovation med stærk kundesupport og sikrer, at deres teknologi ikke kun opfylder, men forventer markedsskel.

Drevet af en lidenskab for forskning og udvikling driver Richtek industrien fremad gennem banebrydende arbejde inden for energieffektivitet.Deres fokus på at optimere strømfordelingen spiller en rolle i bæredygtigheden af ​​elektroniske enheder og tilpasser sig verdens voksende miljøbevidsthed.Integrering af smartere strømstyring har ført til, at virksomheder opnåede reduceret strømforbrug, forlængelse af batteriets levetid og forbedring af enhedens ydelse.Konvertere med høj effektivitet er blevet en standard, der øger funktionaliteten og pålideligheden af ​​mange elektronik.

Datablad PDF

MIC5504-3.3ym5-TR-datablad:

MIC5501/2/3/4 datablad.pdf

MIC5504-2.8YM5-TR-datablad:

MIC5501/2/3/4 datablad.pdf

NCP700BSN25T1G Datablad:

Cylindriske batteriholdere.pdf

NCP700B.PDF

MIC5365-3.3yd5-TR-datablad:

Cylindriske batteriholdere.pdf

Ofte stillede spørgsmål [FAQ]

1. Hvad er rollen som RT9193?

RT9193 imødekommer behovene hos bærbare RF- og trådløse teknologier med fokus på lav støj og minimal stille strøm til enheder, der er drevet af batterier.En støjbypass -pin er et must for at reducere støjniveauer og sikre, at enheder kører glat og effektivt.At gribe ind i de vigtigste krav på disse enheder klargør betydningen af ​​komponenter som RT9193, da de opretholder en harmonisk balance mellem strømforbrug og ydeevne.

2. Hvordan fungerer RT9193?

RT9193 forbedrer batteriets ydeevne i indstillinger, der kræver lav støj og minimalt strømforbrug.Støjbypass -pin spiller en bemærkelsesværdig rolle i faldende outputstøj, der appellerer til dem, der beskæftiger sig med at opretholde lyd- og signalklarhed.Ved at kontrollere jordstrømmen hjælper enheden med at reducere signalnedbrydning og forlængelse af batteriets levetid.Integrering af sådanne komponenter muliggør opfyldelse af forskellige operationelle mål, herunder forbedret signalintegritet og levethed i udvidet enhed, hvilket gør tydeligt værdien af ​​tankevækkende design i moderne elektroniske systemer.
