TCMT4100 Transistor output optokoblere: specifikationer, alternativer og datablad

TCMT4100 er en sofistikeret fototransistor -output -optokobler.Den har en galliumarsenid-infrarød-emitterende diode og spiller en rolle i kredsløb, der kræver isolering, mens den letter emissionen og påvisning af infrarødt lys.I denne artikel vil vi udforske de komplicerede komponenter i TCMT4100.Vi vil også diskutere dens specifikationer, gå i dybden i potentielle applikationer og afsløre de involverede fremstillingssamfund.

Katalog

1. Oversigt over TCMT4100

2. funktioner i TCMT4100

3. TCMT4100 Symbol, fodaftryk og CAD -model

4. Anvendelser af TCMT4100

5. TCMT4100 -specifikationer

6. TCMT4100 alternativer

7. Dimensioner af TCMT4100 -pakken

8. TCMT4100 Producentoplysninger

Oversigt over TCMT4100

De TCMT4100 Intious integrerer et optisk logisk system, der dygtigt kombinerer en fototransistor med en galliumarsenid-infrarød-emitterende diode i en slank 4-pol-pakke.Dette tankevækkende design giver en sikret adskillelse mellem input og output, der tilpasser sig strenge sikkerhedsstandarder, der findes på tværs af forskellige industrielle sektorer.Denne komponent gør mere end bare forbindelsen;Det danner en rygrad, der opretholder både energieffektivitet og forbedret signalkvalitet.

I felter, hvor roen af sikkerhed og pålidelighed former den operationelle etos, har TCMT4100s robuste design en stor indflydelse.Den iboende afstand mellem fototransistor og den IR-emitterende diode etablerer et skjold for at undgå besværlig signalinterferens og opretholder dataintegritet.Denne tilgang har vist sig uvurderlig i industrier som bilindustrien og rumfart, hvor sikkerhedsnormer og operationelle sårbarheder ikke kan forhandles.

Dyret af dets udbredte applikationer kommer designet af TCMT4100 til live, især inden for kontrolsystemer, der fører tilsyn med og instruerer mekaniske og elektriske funktioner.Observationer fra faktiske implementeringer fremhæver komponentens standhaftige ydeevne under høje temperaturforhold og dens vedholdenhed mod elektromagnetisk indtrængen.

Mens TCMT4100s formål forbliver temmelig klar, afslører dens sofistikerede applikationer sin evne til at udvikle sig midt i nye teknologiske behov.Dets betydning er beriget i forskellige omgivelser, såsom systemer, der kræver præcision, hvor subtile signalskift skal indfanges nøjagtigt og vurderes.Denne tilpasningsevne betyder en bredere progression mod alsidige komponenter, der er udformet til at konfrontere indviklede udfordringer.

Funktioner i TCMT4100

TCMT4100 OptocouPler adskiller sig med en blanding af raffinerede funktioner, der tjener som en uundværlig enhed i forskellige indstillinger.Kaseret inden for en kompakt, lavprofileret halvpitch-pakke, går det ind for effektiv brug af rummet, der serverer moderne elektroniske designs, der søger at forbedre kapaciteten inden for begrænsede dimensioner.Af særlig interesse er dens imponerende vekselstrømsisolering, valideret med en testspænding på 3750 VRM'er, der beskytter elektrisk integritet og sikkerhed i komplicerede systemer.

Denne optocoupler, der er konstrueret til at reducere koblingskapacitansen ned til ca. 0,3 pf, udmærker sig i højfrekvente scenarier for at bevare signalrenhed og reducere komponentinterferensen.Dets nuværende overførselsforhold (CTR), der spænder over 50% til 600%, præsenterer en fleksibel løsning på forskellige kredsløbskrav, der giver forskellige fordele på tværs af forskellige operationelle spektrum.

TCMT4100s ydelse er især modstandsdygtig over et bredt temperaturområde, hvilket opretholder pålideligheden under svingende termiske forhold.Dens beskedne temperaturkoefficient for CTR sikrer stabile strømoverførselshastigheder midt i temperaturskift, der indeholder pålidelighed, især i sektorer som bilindustrien og industriel elektronik, hvor termiske variationer er hyppige.

TCMT4100 symbol, fodaftryk og CAD -model

TCMT4100 Symbol

TCMT4100 Footprint

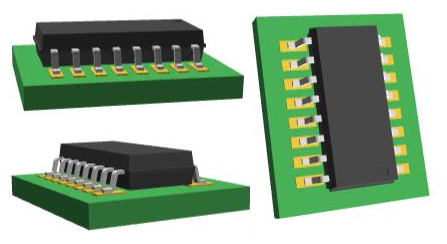

TCMT4100 CAD Model

Anvendelser af TCMT4100

Omfattende anvendelse i industrielle domæner

TCMT4100 OptocouPler finder vej ind i et væld af industrielle applikationer, der udvikler sine funktioner fra konventionelle kommunikationsgear -banebrydende industrielle fremskridt.Denne enhed spiller en rolle i at opnå sømløs datatransmission i miljøer, hvor præcision og automatisering er dybt forankret.I fremstillingsanlæg opretholder det for eksempel signalintegritet og isolering, der direkte påvirker proceskontinuitet og overholdelse af sikkerhedsprotokoller.Ligeledes ser luftfartssektoren øgede belønninger på grund af dens vedtagelse, der serverer den stigende efterspørgsel efter kommunikationssystemer, der er både robuste og sikre.Når præcision og pålidelighed tager centrum, bliver denne teknologi ofte en go-to-løsning.

Transformering af personlig elektronik

I dagens dynamiske landskab af personlige gadgets forbedrer TCMT4100 i høj grad enhedens ydelse og holdbarhed, hvilket forbedrer forbrugernes tilfredshed.Produkter såsom personlige computere og notesbøger bruger optokobleren til effektivt at håndtere elektrisk støj, hvilket resulterer i stabil enhedsdrift.Det hæver intrikat den daglige interaktion ved at reducere sandsynligheden for enhedsfejl på grund af elektromagnetisk interferens.Efterhånden som problemfri digital interaktion bliver mere indlejret i moderne livsstil, påvirker pålideligheden af elektroniske enheder direkte engagement og tilfredshedsniveauer.

Innovationer inden for medicinsk elektronik

Inden for medicinsk elektronik er TCMT4100 medvirkende til fremme af udstyr, der kræver præcis og pålidelig datakommunikation under strenge sikkerhedsforhold.Enheder som patientskærme og diagnostisk udstyr drager fordel af dets overlegne støjisoleringsfunktioner, hvilket sikrer en ensartet og nøjagtig dataflow.Dette skaber et miljø, hvor sundhedseksperter kan afhænge af teknologiske værktøjer uden risikoen for at gå på kompromis med patientens dataintegritet eller sikkerhedsstandarder.

Fremskridt inden for forbrugerelektronik

Tilføjelsen af TCMT4100 til forbrugerelektronik bringer effektivitet i strømstyring og minimerer således nedetid på enheden.Dette understøtter forbrugernes ønske om gadgets, der balanserer høj ydeevne med energibesparelse, hvilket afspejler et samfundsmæssigt skift mod miljøbevidst teknologi uden at miste kvalitet.Når forventningerne læner sig længere mod intelligente og bæredygtige løsninger, bliver påvirkningen af denne teknologi mere bemærkelsesværdig.

TCMT4100 -specifikationer

Type	Parameter
Kontakt plettering	Tin
Monteringstype	Overflademontering
Antal stifter	16
Collector-Emitter-nedbrydningsspænding	70v
Antal elementer	4
Emballage	Cut Tape (CT)
Delstatus	Aktiv
ECCN -kode	EAR99
Spænding - Bedømt DC	1,25V
Spænding - Isolering	3750VRMS
Outputtype	Transistor
Strømafledning	250MW
Fremadstrøm	60mA
Mount	Overflademontering
Pakke / sag	16-SOIC (0,173, 4,40 mm bredde)
Vægt	477.009076 mg
Nuværende overførselsforhold-min	50% @ 5ma
Driftstemperatur	-40 ° C ~ 100 ° C.
Offentliggjort	2009
Fugtfølsomhedsniveau (MSL)	1 (ubegrænset)
Yderligere funktion	UL godkendt, VDE godkendt
Max strømafledning	250MW
Udgangsspænding	70v
Antal kanaler	4
Inputtype	DC
Maks. Udgangsspænding	70v
Outputstrøm pr. Kanal	50mA
Efterårstid (typ)	4,7 µs
Max Collector Current	50mA
Omvendt opdelingsspænding	6v
Indgangsstrøm	50mA
Tænd / sluk for tid (typ)	6μs, 5μs
Omvendt spænding (DC)	6v
Højde	1,9 mm
Bredde	4,4 mm
Strålingshærdning	Ingen
Blyfri	Blyfri
Stigningstid	3μs
Collector Emitter Voltage (VCEO)	70v
Stigning / efterårstid (typ)	3μs / 4,7 µs
Maks. Indgangsstrøm	60mA
Nuværende overførselsforhold (MAX)	600% @ 5ma
VCE -mætning (MAX)	300mv
Mørk strøm-max	100na
Længde	10,4 mm
Nå SVHC	Ukendt
ROHS -status	Rohs3 -kompatibel

TCMT4100 alternativer

Delnummer	Fabrikant	Pakke / sag	Antal stifter	Antal kanaler	Spænding - Isolering	Nuværende overførselsforhold (MAX)	Nuværende overførselsforhold (min)	Maks. Udgangsspænding	Udgangsspænding
TCMT4100T0	Vishay Semiconductor Opto Division	16-SOIC (0,173, 4,40 mm bredde)	16	4	3750VRMS	600% @ 1MA	-	35 v	35 v
TCMT4600	Vishay Semiconductor Opto Division	16-SOIC (0,173, 4,40 mm bredde)	16	4	3750VRMS	300% @ 5MA	80% @ 5ma	70 v	70 v
TCMT4106	Vishay Semiconductor Opto Division	16-SOIC (0,173, 4,40 mm bredde)	16	4	3750VRMS	300% @ 5MA	100% @ 5ma	70 v	-
TCMD4000	Vishay Semiconductor Opto Division	16-SOIC (0,173, 4,40 mm bredde)	16	4	3750VRMS	600% @ 5ma	50% @ 5ma	70 v	-

Dimensioner af TCMT4100 -pakken

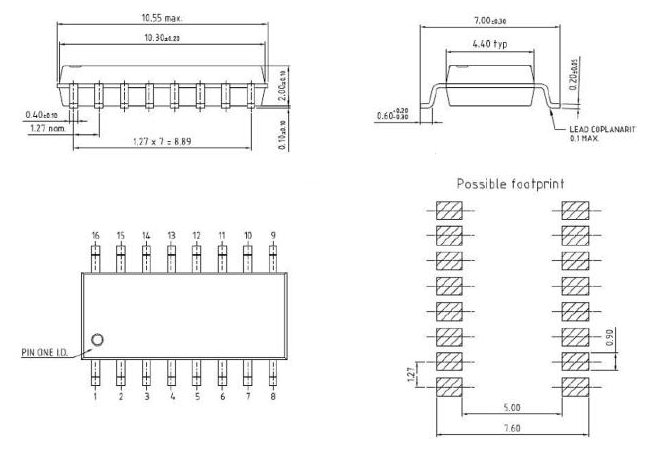

TCMT4100 Package Dimensions

TCMT4100 Producentoplysninger

Vishay Intertechnology, Inc. opererer i spidsen for Semiconductor og Passive Electronic Components Production.Deres operationer spænder over kloden og etablerer dem som en hjørnesten i sektoren for elektroniske applikationer.Vishays rækkevidde strækker sig langt ud over regionale grænser med en tilstedeværelse, der berører flere kontinenter.Vishays indflydelse på branchen er dybtgående på grund af deres forpligtelse til at imødekomme nye teknologiske behov.Vishay Intertechnology's rolle inden for elektronik, i magtanvendelser, er varieret og vidtrækkende.Deres igangværende innovation og dedikation til kvalitet forstærker deres ledelsesstatus og leverer løsninger, der imødekommer både tekniske specifikationer og praktiske behov.

Datablad PDF

Om os

ALLELCO LIMITED

Allelco er en internationalt berømt one-stop Indkøbstjeneste Distributør af hybrid elektroniske komponenter, der er forpligtet til at levere omfattende komponent indkøb og forsyningskædeservices til de globale elektroniske fremstillings- og distributionsindustrier, herunder globale top 500 OEM -fabrikker og uafhængige mæglere.
Læs mere

Hurtig forespørgsel

Send en forespørgsel, vi svarer med det samme.

Antal

Varenummer
Kontakt navn
firmanavn
Email adresse
Telefon
Kommentarer

Ofte stillede spørgsmål [FAQ]

1. Hvad er TCMT4100?

TCMT4100 er en meget avanceret fototransistor-output-optokobler, der dygtigt fusionerer en fototransistor med en galliumarsenid-infrarød-emitterende diode.Den sofistikerede tilpasning af disse komponenter er omhyggeligt udformet til at levere overlegen sikkerhed og funktionalitet i en række applikationer.Denne konfiguration adresserer presserende problemer i sikkerhedsfølsomme enheder, især hvor elektrisk isolering er af betydelig betydning.

2. Hvor mange stifter inkluderer TCMT4100?

Denne enhed har et omfattende 16-polet arrangement.En sådan opsætning tilvejebringer augmented Connectivity -veje, der forenkler processen for systemet, når du indlejrer optokobleren i indviklede kredsløb.Det praktiske ved disse stifter, der er baseret på kredsløbsdesign, viser dens fleksibilitet i grænseflade med forskellige tavler og systemer.Denne tilpasningsevne understøtter en ekspansiv række applikationer, fra elektronik til industrielle omgivelser, der understreger den tankevækkende overvejelse af pin -design i ingeniørbestræbelser.

3. er TCMT4100 operationel ved en temperatur på 100 ° C?

Ja, TCMT4100 fungerer konsekvent inden for et temperaturspænd fra -40 ° C til 100 ° C.Dette omfattende temperaturområde sikrer, at komponenten bevarer sin præstationseffektivitet under ekstreme miljøforhold.Sektorer som Automotive og Aerospace, som kræver resilience, fokuserer ofte på komponenter med sådanne attributter på grund af hyppig eksponering for svingende temperaturer.Denne operationelle funktion understreger fordelen ved at vælge komponenter, der er i stand til at opretholde pålidelighed på tværs af forskellige forhold, hvilket forbedrer systemets levetid.

4. Hvad er dimensionerne på TCMT4100?

TCMT4100s fysiske dimensioner er specificeret som længde: 10,4 mm, bredde: 4,4 mm, højde: 9 mm.Disse detaljerede målinger forenkler sin integration i kompakte kredsløbslayouts, aspekt, når pladsbegrænsninger er en primær overvejelse.Mange støder regelmæssigt på forhindringer i montering af komponenter på tæt besatte tavler, hvilket gør forståelsen og anvendelsen af præcise dimensionelle specifikationer inden for designbegrænsninger for at opnå de ønskede resultater.

5. Hvor er TCMT4100 fremstillet?

TCMT4100 er produceret af Vishay Intertechnology, en fremtrædende enhed i den amerikanske elektronikproduktionssektor.Vishay interteknologi er kendt for at levere pålidelige og banebrydende komponenter og påvirker udviklingen af elektroniske systemdesign.Virksomhedens ekspansive portefølje og omfattende fremstilling fremhæver værdien af at vælge velrenommerede producenter, når de anskaffer komponenter til applikationer med høj efterspørgsel.
