Keramiske kondensatorer: typer, struktur, koder, ydeevne og applikationer

Keramiske kondensatorer er komponenter, du bruger til at lagre og kontrollere elektrisk energi i et kredsløb.I denne artikel lærer du, hvad de er, hvordan de er bygget, og de forskellige typer, du normalt arbejder med.Du vil også se, hvordan du læser kondensatorkoder, hvad der påvirker deres ydeevne, og hvordan de sammenlignes med andre kondensatortyper.Ved at forstå disse grundlæggende principper vil du være i stand til at vælge den rigtige keramiske kondensator til dine projekter og applikationer.

Katalog

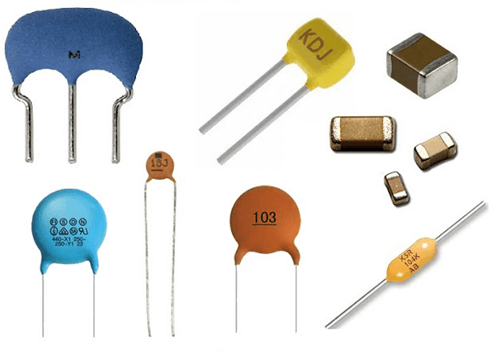

Figur 1. Keramiske kondensatorer

Hvad er keramiske kondensatorer?

A keramisk kondensator er en kondensator med fast værdi, der bruger et keramisk dielektrikum til at lagre og frigive elektrisk energi.Den stabiliserer spænding, filtrerer signaler, blokerer DC og udglatter strøm i en lang række elektroniske kredsløb.De er meget udbredt, fordi de tilbyder høj pålidelighed, lav pris, kompakte SMD-pakker, lav ækvivalent seriemodstand (ESR) og fremragende højfrekvent ydeevne.Keramiske kondensatorer optræder i forbrugerelektronik, bilsystemer, strømstyringsmoduler og kommunikationsenheder.

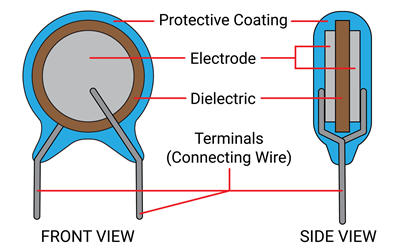

Figur 2. Struktur af en keramisk kondensator

Typer af keramiske kondensatorer

Der er fire hovedtyper af keramiske kondensatorer, hver bygget til et specifikt formål.Afsnittene nedenfor forklarer, hvad hver type gør, og hvor den bruges.

Multilayer Ceramic Capacitor (MLCC)

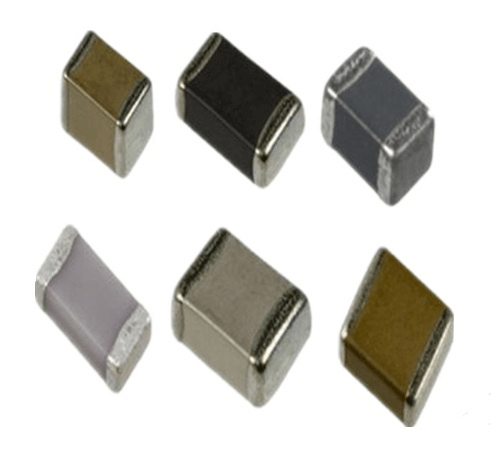

Figur 3. MLCC'er

Multilayer Ceramic Capacitors (MLCC'er) er kompakte, overflademonterede komponenter fremstillet af stablede keramiske dielektriske lag og metalelektroder.Dette design gør det muligt for MLCC'er at opnå høj kapacitans i en lille pakke, hvilket gør dem meget udbredt i smartphones, computere og bilelektronik.Sammenlignet med andre keramiske kondensatortyper tilbyder MLCC'er fremragende frekvensydelse, lav ESR og stærk pålidelighed til højdensitetskredsløb.Deres alsidighed, lave omkostninger og brede vifte af kapacitansværdier gør dem til den mest almindelige keramiske kondensator, der bruges i moderne elektroniske enheder.

Keramisk skivekondensator

Figur 4. Keramiske skivekondensatorer

Keramiske diskkondensatorer er traditionelle radial-blykomponenter med et fladt, cirkulært keramisk hus, der ofte bruges til billige filtrerings- og bypass-applikationer.Deres enkle skivestruktur gør dem nemme at identificere og egnede til kredsløbsdesign med gennemgående huller.I modsætning til MLCC'er, som er optimeret til kompakte SMD-layouts, håndterer keramiske diskkondensatorer højere spændinger og giver stabil ydeevne i kredsløb til generelle formål.De forbliver et populært valg til strømforsyninger, forbrugerelektronik og grundlæggende timing-applikationer på grund af deres holdbarhed og overkommelige priser.

Feedthrough Ceramic Capacitor (FCC)

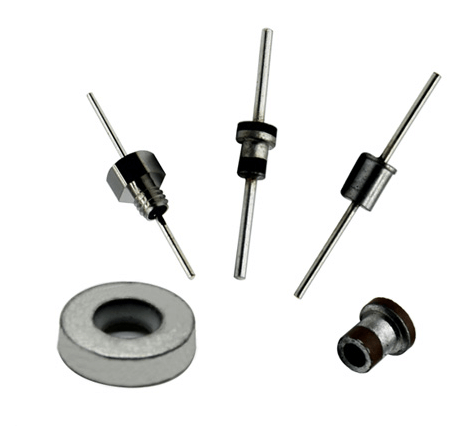

Figur 5. Gennemføring af keramiske kondensatorer

Feedthrough Ceramic Capacitors (FCC'er) er specialiserede komponenter designet til at filtrere højfrekvent støj, når signaler passerer gennem en jordet barriere.Deres unikke gennemføringsstruktur giver overlegen EMI/RFI-undertrykkelse sammenlignet med standard keramiske kondensatorer.FCC'er bruges almindeligvis i kommunikationsudstyr, RF-kredsløb, afskærmningspaneler og følsomme elektroniske systemer, der kræver stærk støjfiltrering.I modsætning til MLCC'er og keramiske diskkondensatorer er FCC'er konstrueret specifikt til støjisolering snarere end generel kredsløbskapacitans.

Keramisk strømkondensator (CPC)

Figur 6. Keramisk strømkondensator

Keramiske strømkondensatorer (CPC'er), også kendt som dørhåndtagskondensatorer, er højspændingskeramiske kondensatorer bygget til RF-strøm, pulskredsløb og industrielle applikationer.Deres tykke keramiske dielektriske og robuste metalhus gør det muligt for dem at modstå ekstrem høj spænding og høje strømforhold.Sammenlignet med MLCC'er og keramiske skivetyper tilbyder CPC'er langt større effekthåndtering, men kommer i meget større fysiske størrelser.Disse kondensatorer bruges almindeligvis i radiosendere, kondensatorbanker, højspændingsstrømforsyninger og andre applikationer, der kræver maksimal energistabilitet og holdbarhed.

Keramiske kondensatorkoder og værdikonvertering

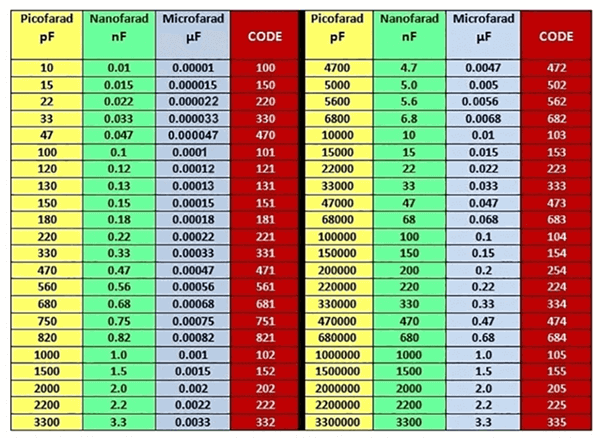

Figur 7. Diagram for keramisk kondensatorværdi og kodekonvertering

Figuren ovenfor viser et konverteringsdiagram for keramiske kondensatorværdier, der viser kapacitans i picofarads (pF), nanofarads (nF) og mikrofarads (µF) sammen med deres tilsvarende 3-cifrede kondensatorkoder.

Keramiske kondensator-ydelsesfaktorer

Adskillige driftsforhold kan påvirke den faktiske kapacitans, stabilitet og langsigtede pålidelighed af keramiske kondensatorer.At forstå disse faktorer hjælper med at sikre korrekt komponentvalg og bedre kredsløbsydelse.

Temperatur

Temperaturændringer har en stærk indvirkning på klasse II-dielektriske stoffer såsom X5R og X7R, hvilket forårsager mærkbar kapacitansvariation på tværs af deres driftsområde.I modsætning hertil forbliver klasse I-dielektriske stoffer som NP0/C0G ekstremt stabile og bevarer deres kapacitans selv under store temperaturskift.

DC Bias effekt

Når en keramisk kondensator fungerer i nærheden af sin nominelle spænding, kan dens kapacitans falde.Denne effekt er mest almindelig i høj-K dielektrikum som X5R og X7R, hvor anvendelse af en højere jævnspænding kan reducere brugbar kapacitans.

Frekvens

Ved højere frekvenser stiger dielektriske tab, hvilket forårsager et fald i effektiv kapacitans.Dette gør frekvensadfærd til en vigtig overvejelse for RF-kredsløb, digitale højhastighedssystemer og skiftende strømforsyninger.

Aldring

Klasse II keramiske kondensatorer mister naturligt kapacitans over tid i et forudsigeligt, logaritmisk mønster, typisk 1-7 % pr. tiår af timer.Klasse I kondensatorer udviser ikke denne ældningseffekt.

Mekanisk stress

Flerlags keramiske kondensatorer (MLCC'er) er modtagelige for bøjelige revner forårsaget af PCB-bøjning, vibrationer eller forkert montering.Disse revner kan føre til tab af ydeevne eller fuldstændig fejl.

Fugtighed og miljøforhold

Høj luftfugtighed eller udsættelse for barske miljøer kan sænke isolationsmodstanden og øge lækstrømmen, hvilket reducerer den samlede pålidelighed.Korrekt belægning eller indkapsling hjælper med at mindske disse risici.

Keramisk vs. elektrolytisk vs. tantal

Keramiske, elektrolytiske og tantalkondensatorer opfører sig forskelligt i kredsløb.Tabellen nedenfor sammenligner deres vigtigste forskelle.

Aspekt	Keramik Kondensator	Elektrolytisk Kondensator	Tantal kondensator
Dielektrisk Materiale	Keramik lag	Aluminium oxid + elektrolyt	Tantal pentoxid + elektrolyt
Polaritet	Ikke-polær	Polariseret	Polariseret
Kapacitans Rækkevidde	Meget lille til medium (1 pF–100 µF)	Høj (1 µF–10.000 µF)	Medium (0,1 µF–1.000 µF)
Spænding Bedømmelse	Bred rækkevidde (6,3V–3kV)	Medium (6,3V–450V)	Lavere til medium (2,5V–50V)
ESR (Tilsvarende seriemodstand)	Meget lav ESR	Høj ESR	Lav til medium ESR
ESL (ækvivalent serieinduktans)	Meget lav ESL	Medium ESL	Lav ESL
Frekvens Ydeevne	Fremragende for høj frekvens	Dårlig for høj frekvens	Godt til mellemfrekvens
Stabilitet	Klasse I: meget stabil;Klasse II: moderat	Ikke stabil over temperatur	Stabil sammenlignet med elektrolytisk
DC Bias effekt	Mærkbar på X5R/X7R	Minimal	Minimal
Aldring Adfærd	Klasse II mister kapacitans over tid	Nedbryder gradvist med brug	Meget stabil aldring
Lækage Nuværende	Meget lav	Høj	Lav
Ripple Nuværende håndtering	Godt	Meget god til store krusninger	Moderat
Fysisk Størrelse	Meget små MLCC-pakker	Større størrelse	Lille og kompakt
Fejl tilstand	Revner på grund af flex stress	Udtørring, øge ESR	Kan svigter kort, hvis overbelastet

Fordele og ulemper ved keramiske kondensatorer

Fordele

• Meget lav ESR og ESL

• Fremragende højfrekvensegenskaber

• Bredt spændingsområde (6,3V–3kV)

• Kompakte MLCC-størrelser til SMD-brug

• Overkommelig og bredt tilgængelig

• Lang levetid med høj pålidelighed

Ulemper

• Kapacitans nedsætter under DC-forspænding

• Ældning i klasse II dielektrikum

• Mekanisk revnedannelse på grund af stress eller flex

• Begrænset kapacitans sammenlignet med elektrolytik

Ansøgninger om keramiske kondensatorer

Keramiske kondensatorer bruges på tværs af næsten al moderne elektronik på grund af deres alsidighed og ydeevne.

Afkobling og Bypass

Keramiske kondensatorer er almindeligvis placeret i nærheden af IC'er for at reducere elektrisk støj.De hjælper med at opretholde en konstant spænding ved at filtrere pludselige udsving på elledninger.Dette sikrer stabil drift af digitale og analoge komponenter.

Strømforsyningsfiltrering

Disse kondensatorer giver højfrekvensfiltrering i skiftende strømforsyninger og regulatorer.De fjerner uønsket krusning og elektrisk støj fra udgangsspændingen.Dette resulterer i renere og mere stabil strømforsyning til følsomme kredsløb.

RF og kommunikationskredsløb

Keramiske kondensatorer bruges i RF-kredsløb til tuning og præcis filtrering.De understøtter impedanstilpasning for at sikre maksimal signaloverførsel mellem komponenter.Deres lave tab gør dem velegnede til højfrekvente kommunikationssystemer.

Timing og oscillatorkredsløb

Klasse I keramiske kondensatorer tilbyder fremragende stabilitet til timing-relaterede funktioner.De opretholder ensartet kapacitans over temperatur og tid.Dette gør dem ideelle til oscillatorer, ure og frekvenskontrolkredsløb.

Bilelektronik

MLCC'er er meget udbredt i bilsystemer, fordi de kan tolerere høje temperaturer og barske miljøer.De modstår vibrationer, stød og mekanisk belastning i køretøjer.Disse kvaliteter gør dem pålidelige til ECU'er, sensorer og kontrolmoduler.

Industrielt udstyr

Keramiske kondensatorer bruges i motordrev, automatiseringssystemer og industrielle kontroller.De understøtter stabil ydeevne i miljøer med elektrisk støj og temperaturvariationer.Deres holdbarhed gør dem velegnede til langvarig industriel drift.

Konklusion

Keramiske kondensatorer hjælper med at stabilisere spænding, filtrere signaler og fungerer godt ved høje frekvenser i mange elektroniske systemer.Deres design og materiale gør, at de kan bruges i alt fra små gadgets til bil- og industriudstyr.Faktorer som temperatur, DC-bias, frekvens, aldring og miljø påvirker, hvor godt de klarer sig.Med deres lille størrelse, lave omkostninger og stærke pålidelighed forbliver keramiske kondensatorer en af ​​de mest udbredte komponenter i elektronik.
