1N4733A Zener Diode: Arbejde, pinout og datablad

Denne guide udforsker funktionerne og anvendelserne af 1N4733A Zener Diode, en komponent i moderne elektronik, der er kendt for sin pålidelige spændingsregulering.Det dækker diodens arbejdsprincipper, hvordan man bruger den i kredsløb, og dens rolle i at opretholde stabil spænding i forskellige opsætninger.

Katalog

Oversigt over 1N4733A Zener Diode

De 1N4733A Diode skiller sig ud for sin robuste effekthåndtering og præcision i spændingsregulering med en effektvurdering på 1 watt og en Zener -spænding på 5,1V.Denne diode er en hæfteklamme inden for elektroteknik, anvendt i vid udstrækning i spændingsstabilisering og klipkredsløb.Det værdsættes for sin lave omvendte lækagestrøm, hvilket giver stabile spændingsniveauer.Disse kvaliteter gør det meget fordelagtigt for konvertere og strømforsyningskredsløb, hvilket forbedrer deres operationelle ydelse og pålidelighed.I elektronik adskiller diodens evne til at gennemføre strøm i både fremadgående og omvendte retninger det fra typiske dioder.Denne funktionalitet hjælper i spændingsregulering, hvilket sikrer en stabil output, selv med svingende inputniveauer, hvilket opretholder effektiviteten under sammenbrudsscenarier.En sådan funktion er fordelagtig for komplekse kredsløbsdesign, der kræver stabilitet.Den holdbare konstruktion med et stærkt dopet PN -kryds indkapslet i beskyttelsesglas giver dioden mulighed for at håndtere et spændingsspektrum på 3,3 til 91 V. Dette forbedrer ikke kun sin modstandsdygtighed midt i forskellige miljøforhold, men sikrer også langvarig kredsløbsliv ved at give en pålidelig referencespænding.Diodens pålidelighed fremgår af dens konstruktion.Det inkluderer et dobbelt snegle -design, der modstår korrosion og har let loddede terminaler, hvilket sikrer robuste forbindelser i kredsløb.

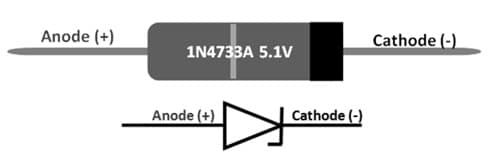

1N4733A PIN -konfiguration

Pin nr.	Pin -navn	Beskrivelse
1	Anode	Nuværende strømmer ind i denne terminal.
2	Katode	Nuværende strømmer ud fra denne terminal.

1N4733A Funktioner og specifikationer

Funktion/specifikation	Detaljer
Nominel Zener Voltage (VZ)	5,1 volt
Power Disipation (PZ)	1,0 watt
Zener Regulator Current (IZM)	178 MAMPS
Pakningstype	Do-41 (gennem hul)
Nominel spænding	5,1 volt
Tolerance	± 5%
Opbevaringstemperaturområde	-65 ° C til 175 ° C.
Vægt	0,35 gram
Særlige funktioner	Høj pålidelighed, skarpe omvendte egenskaber.

Hvordan fungerer 1N4733A?

1N4733A Zener -dioden er designet til at regulere spænding ved at opføre sig anderledes end standarddioder i omvendt bias.I fremadrettet bias giver det strøm mulighed for at strømme med et lille spændingsfald (ca. 0,3 til 0,7 volt), svarende til almindelige dioder.Under omvendt bias udviser det imidlertid en unik opførsel.Når den omvendte spænding når sit nedbrydningspunkt, ca. 5,5 volt, begynder dioden at lede strøm.Denne kontrollerede sammenbrud gør det muligt for dioden at opretholde en stabil udgangsspænding, selvom indgangsspændingen eller kredsløbsbelastningen svinger.

Denne spændingsregulering opnås gennem to processer: Zener -nedbrydningen og lavineffekten.Ved lavere spændinger dominerer Zener -nedbrydningen med en negativ temperaturkoefficient, hvilket betyder, at nedbrydningsspændingen falder, når temperaturen stiger.Ved højere spændinger overtager lavineffekten med en positiv temperaturkoefficient, hvor nedbrydningsspændingen øges med temperaturen.I 1N4733A balanserer disse to effekter, hvilket sikrer ensartet ydelse på tværs af en række temperaturer.Dette gør dioden til et pålideligt valg for kredsløb, der kræver stabil spændingsregulering, især i miljøer med variable forhold.

Udvikling af et voltmeter med Arduino Uno

Design af et voltmeter ved hjælp af en Arduino Uno fungerer som en engagerende post i verdenen af ​​mikrokontrollerapplikationer til måling af vekselstrømsspændinger.Dette projekt er beriget med forskellige komponenter, såsom en 330-OHM-modstand, et 10K-OHM-potentiometer, et udvalg af modstande og kondensatorer, dioder som 1N4733A Zener og et praktisk brødbræt, der letter samlingen.Kredsløbet håndterer indgangsspændinger 110V, 220V, 380V ved at anvende en spændingsdelere og justeres komfortabelt med Arduinos 5V -rækkevidde.1N4733A Zener Diode tilbyder beskyttelse, afskærmning af kredsløbet mod spændinger over 5,1 volt.Visning af de målte værdier opnås gennem en LCD -skærm, der forbedrer synligheden og forståelsen af ​​resultaterne.Det ledsagende Arduino -program inkorporerer kløgtigt opdelingen af ​​spids AC -spændinger med √2 til at beregne RMS -værdier, et tankevækkende aspekt, der afspejler hverdagens scenarier, hvor opmærksomheden ofte kræves.

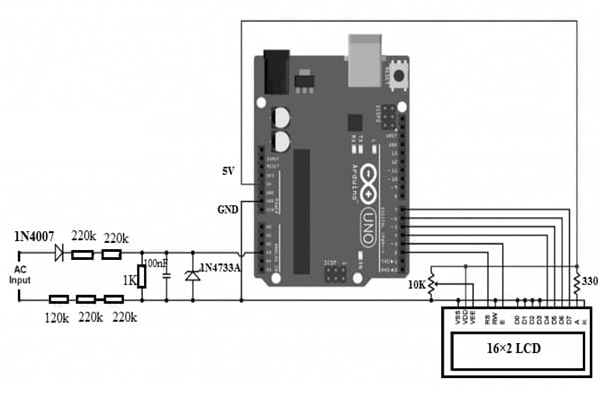

AC Voltmeter med Arduino Board

Udformning af Arduino -programmet

Arduino-koden påtager sig en dynamisk rolle i systemet ved vedvarende sporing af RMS-spænding via evaluering af maksimale halvbølgemålinger.Udnyttelse af den interne referencespænding giver koden en mere fortolkning af sinusbølgespændingen, hvilket letter en højere grad af nøjagtighed.Denne proces demonstrerer adeptness af mikrokontrollerprogrammering inden for tekniske præcise og pålidelige måleinstrumenter til felt inden for elektroteknik.

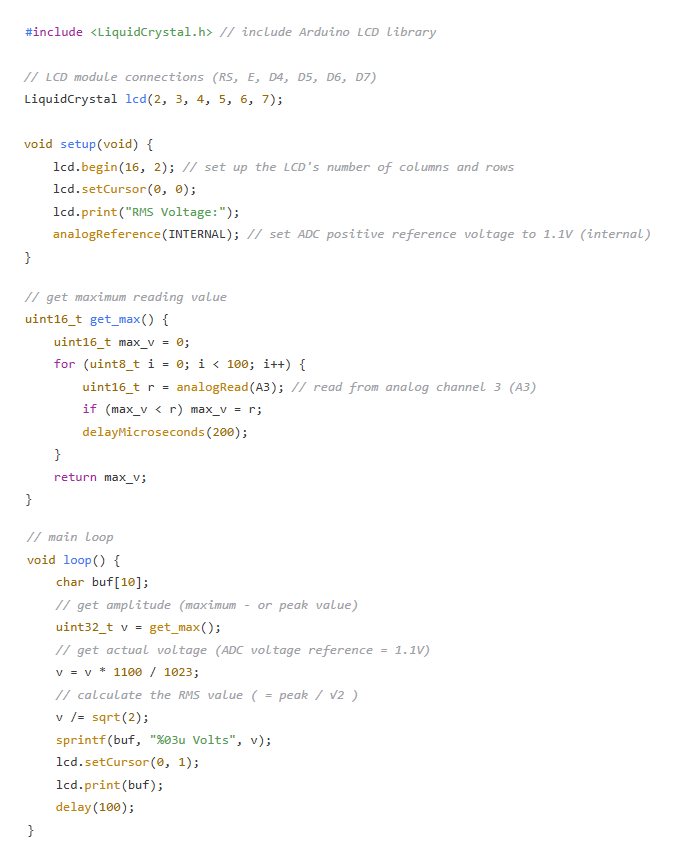

Arduino -kode

Anvendelser af 1N4733A Zener Diode

Spændingsbeskyttelsesfunktioner

I spændingsbeskyttelsesapplikationer tjener 1N4733A til at afskærme delikate komponenter, der klemmer sig ned på overskydende spænding med præcision og bevarer kredsløbsfunktionalitet.Denne diode begrænser den maksimale spænding dygtigt og reagerer dygtigt på kortvarige forhold, der ellers kan resultere i forstyrrende komponentfejl.

Spændingsregulering for kompakte systemer

For mindre kredsløb, der findes i bærbare gadgets, sikrer 1N4733A en stabil udgangsspænding.Det understøtter roligt den konsistente ydelse, der er nødvendig midt i forskellige inputbetingelser, hvilket demonstrerer dens relevans i scenarier, hvor konstant spænding er en livline for enhedens levetid og vedvarende funktion.

Bølgeformklipningsapplikationer

Når den er parret i serie med andre dioder, udfører 1N4733A bølgeformklipning, aspekt af signalforvrængningsstyring.Denne applikation har stor værdi i kommunikationsenheder, hvor bevarelse af signalrenhed er en stor bekymring.

Beskyttelse af mikrokontrollere eller IC'er

1N4733A tilbyder proaktiv indgangsspændingsbeskyttelse for mikrokontrollere eller integrerede kredsløb, hvilket forhindrer overspændingsbetingelser, der kan bringe disse komponenter i fare.Det giver et omkostningseffektivt middel til at styrke pålideligheden af ​​design i følsomme elektroniske systemer.

Spændingsstabilitet under uregelmæssige forhold

Stabilitet forsikret af 1N4733A viser sig i kredsløb, der er tilbøjelige til magtforstyrrelser eller elektromagnetisk interferens, opretholdelse af stabil udgangsspænding og at spille en rolle i at afværge potentiel ydelsesnedgang.

Begrænsning af kredsløbsskader fra spændingsstigninger

Forebyggende strategier mod højspændingsstigninger er integreret i at opretholde velbefindende for elektroniske kredsløb.Integrationen af ​​1N4733A mindsker risikoen for skade fra uventede højspændingsspidser, hvilket bidrager til udholdenhed af elektroniske design i praksis.

Spændingsskift til variable output

1N4733A letter effektiv spændingsskift til outputændringer, udjævning af overgange på tværs af forskellige outputstadier.Denne funktion understøtter fleksible kredsløbskonfigurationer, hvor alsidighed er fordelagtig.

Datablad PDF

1N4733A datablad:

1N4728A - 1N4764A.pdf

SMC -dioder når 205.pdf

SMC Diodes ROHS.PDF

Mult dev eol 17/jan/2019.pdf

OBS Multi -enheder 01/jul/2019.pdf
