2N2219 NPN -transistor: Specifikationer, applikationer og datablad

Denne dybdegående guide udforsker detaljerne i 2N2219 NPN-transistoren, en fremtrædende lille signaltransistor fejret for sin holdbarhed og tilpasningsevne i forstærkning og skifteopgaver.Ved at undersøge sin karakteristiske struktur, med et P-type lag, der er klemt mellem to N-type materialer, demonstrerer denne artikel, hvordan 2N2219 forstærker svage signaler med effektivitet og lægger grundlaget for adskillige teknologiske innovationer.Vi vil nedbryde dens driftsprincipper, termiske egenskaber, applikationer og kredsløbsdesignteknikker.

Katalog

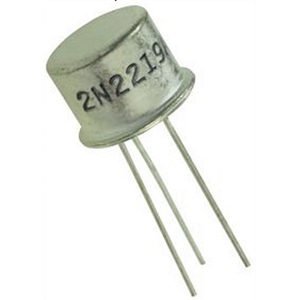

Oversigt over 2N2219 NPN -transistoren

De 2N2219 NPN-transistor er en pålidelig og alsidig lille signaltransistor, der er vidt brugt til amplifikation og skiftende applikationer.Kendt for sit holdbare metalbeholderdesign tilbyder det forbedret varmeafledning sammenlignet med plastikbaserede alternativer, hvilket gør det muligt for det at fungere ved lidt højere spændings- og effektniveauer.Dette gør det til et populært valg i kredsløb, der kræver både effektivitet og robusthed.Under drift er transistorens samler og emitter omvendt partisk, indtil en lille spænding påføres dens base.Dette flytter enheden til en fremadspændt tilstand, hvilket gør det muligt for strøm at flyde mellem samleren og emitteren.Ved omhyggeligt at regulere basestrømmen, ideelt under 5MA, kan 2N2219 forstærke signaler effektivt eller håndtere skifteopgaver med en strøm kapacitet på op til 800 mA i sin mættede tilstand.Når basestrømmen fjernes, vender transistoren tilbage til sin afskæringstilstand, hvilket gør den velegnet til kredsløb, der kræver hurtig ON/off-overgange.Metalhuset på 2N2219 forbedrer ikke kun dens holdbarhed, men forbedrer også termisk styring, hvilket gør det muligt for komponenten at håndtere højere effekt uden overophedning.For mere krævende applikationer kan tilføjelse af køleplade eller øge luftstrømmen forhindre overdreven opvarmning og sikre ensartet ydelse.Disse egenskaber gør 2N2219 til et betroet valg til højfrekvente switching og effekteffektive design.

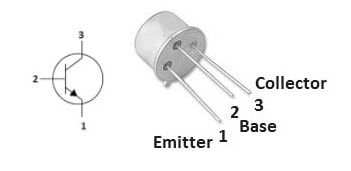

2N2219 PIN -konfiguration

Pin nr.	Pin -navn	Beskrivelse
Pin 1	Emitter	Strømmen af ​​strømafløb ud gennem denne terminal og er normalt forbundet med GND.
Pin 2	Grundlag	Kontrollerer transistorforsikringen og drejer transistoren Til eller fra.
Pin 3	Samler	Tillader strømmen af ​​strøm og er normalt forbundet med en belastning.

2N2219 Specifikationer og funktioner

Funktion/specifikation	Detaljer
Type	Lille signal NPN -transistor
Pakke/sag	TO-39
Driftstemperaturområde	-65 ° C til 150 ° C.
Antal stifter	3
Polaritet	Npn
Maksimal samlerstrøm (IC)	800 Ma
Overgangsfrekvens (FT)	250 MHz
Emitter-til-base-spænding (VEB)	5 v
Minimum DC -strømgevinst (HFE)	30
Monteringstype	Gennem hul
Maksimal strømafledning	800 MW
Samler-til-emitter-nedbrydningsspænding	30 v
Samler-til-emittermætningspænding	1,6 v
Collector-to-base-spænding	60 v
Turn-on Time	40 ns
Afkaststid	250 ns

2N2219 ækvivalenter og alternativer

Ækvivalenter

• 2N5551

• NTE123

• 2N2218

• 2N3109

• 2N4403

• 2N3107

Alternativer

• BC636

• BC549

• BC639

• 2N2369

• BC547

• 2N3055

• 2N3906

• 2N3904

• 2N5551

• 2SC5200

Udformning af et NICD -batteriopladerkredsløb

Det primære mål med kredsløbsdesignet er at forynge et 12V NICD -batteri ved at levere en stabil strøm på cirka 74 mA.Denne stabile strøm sikrer batteriomkostningerne effektivt uden overopladning, da kredsløbet er designet til at stoppe automatisk, når batteriet når fuld kapacitet.Designet prioriterer en lav intern modstand, der minimerer varmegenerering og udvider batteriets levetid subtilt ved at reducere stress på dens indre kemi.Kredsløbets nøglekomponenter inkluderer en 2N2219 -transistor, en 5,6V Zener -diode og selve 12V NICD -batteriet.Transistoren spiller en dobbelt rolle som en skifte- og forstærkningsanordning, der regulerer strømmen for at opretholde en konsistent 74MA.Samtidig stabiliserer Zener -dioden spændingen over transistorens emitter, hvilket sikrer, at spændingsvingninger minimeres under opladning.Disse foranstaltninger forbedrer pålideligheden af ​​opladningsprocessen, mens batteriet beskyttes mod skade.

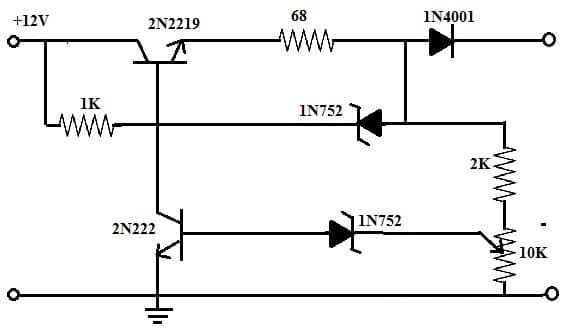

NICD batteriopladerkredsløb

2N2219 -transistoren er integreret i at opnå den aktuelle stabilitet i kredsløbet.Det fungerer som en portvagter og sikrer den rigtige mængde strømstrømme til batteriet.Uden korrekt regulering kan overdreven strøm føre til overophedning, et fænomen kendt som termisk løb.Denne tilstand kan skade både kredsløbet og batteriet.Ved omhyggeligt at vælge 2N2219 mindsker kredsløbet disse risici, hvilket sikrer sikker og effektiv drift.Inkluderingen af ​​en 5,6V Zener -diode supplerer yderligere dette design.Denne diode stabiliserer spændingen, der fodrer ind i transistoren, hvilket forhindrer mindre spændingsudsving i at påvirke opladningsprocessen.Denne tilpasning gør det muligt for opladeren at rumme små variationer i batteridesign, maksimere effektiviteten og udvide batterisundheden.Yderligere komponenter såsom modstande og kondensatorer er ofte integreret i kredsløbet.Modstande bruges til at begrænse overdreven strøm og beskytte kredsløbet mod overbelastning.I mellemtiden hjælper kondensatorer med at håndtere forbigående spændingspidser, som kan forekomme under effektbølger eller pludselige ændringer i belastningen.Finjustering af disse elementer giver ikke kun et ekstra beskyttelseslag for batteriet, men forbedrer også holdbarheden af ​​selve opladeren.

Egenskaber for 2N2219 NPN -transistoren

Alsidighed ved forstærkning

2N2219-transistoren er meget værdsat for sin rolle i at forstærke elektriske strømme, hvilket gør det til en gå-til-komponent i skifte- og forstærkerkredsløb.Dens operation hænger sammen med et fremadspændt basisemitterkryds, hvor basen skal oplades positivt i forhold til emitteren.Denne konfiguration skaber en kontrolleret vej til strømstrøm, hvilket muliggør effektiv amplifikation.Ved at manipulere basestrømmen kan du opnå præcis kontrol over det amplificerede output, hvilket gør denne transistor egnet til en lang række elektroniske applikationer, fra lydforstærkning til signalbehandling.

Høj inputimpedans og signalintegritet

Et af de fremtrædende funktioner i 2N2219 er dens høje inputimpedans, der minimerer mængden af ​​strøm, der er trukket fra det foregående trin i et kredsløb.Denne attribut sikrer, at det originale signal forbliver uforvrænget, hvilket bevarer dets kvalitet under amplifikationsprocessen.Dette gør 2N2219 effektive i følsomme kredsløb, såsom lydsystemer eller måleudstyr.Transistorens evne til at afbalancere effekteffektivitet med signalrenhed er en vigtig årsag til dens udbredte anvendelse i både kommercielle og eksperimentelle elektroniske design.

Hurtig skiftekapacitet

2N2219 er lige så dygtig til at skifte applikationer, hvor den fungerer som en hurtig tænd/sluk -enhed som svar på ændringer i inputbetingelser.Dens hurtige responstid giver den mulighed for at skifte mellem tilstande næsten øjeblikkeligt, hvilket gør det ideelt til kredsløb, der kræver præcis timing, såsom pulsgenerering, digitale logikporte og motorstyringssystemer.Derudover hjælper dens effektivitet i skiftet med at bevare energi og reducere varmeafledning, som er nødvendige faktorer i moderne, kraftfølsomme elektroniske systemer.Denne kombination af hastighed og effektivitet gør 2N2219 til et pålideligt valg til design af avanceret teknologi.

Inverteret output til kreativt kredsløbsdesign

Et spændende træk ved 2N2219 er dens evne til at producere en omvendt output, når den er fuldt aktiveret.Dette betyder, at spændingen ved samleren (output) er forskellig fra den ved basen (input), hvilket giver mulighed for innovative kredsløbskonfigurationer.Denne inversionsegenskab kan udnyttes i applikationer, der kræver logisk negation, såsom ikke porte i digitale kredsløb, eller i kombination med andre komponenter for at skabe komplekse, multifunktionelle design.

Integrering af 2N2219 -transistor med mikrokontrollere

2N2219-transistoren fungerer som en dygtig switch i mikrokontrollerapplikationer, hvilket letter styringen af ​​højere effektenheder ved hjælp af digitale digitale lav effekt.Samleren opretter forbindelse til en strømforsyning via belastningen, mens emitteren når jorden.En mikrocontroller -pin forbinder til basen gennem en modstand til styring af strøm og beskyttelse af transistoren mod potentielle overstrømsspørgsmål.Beregning af den relevante basismodstand kræver en indviklet forståelse af mikrokontrollerens udgangsspænding, basisemitterens spændingsfald og den tilsigtede basestrøm.Denne opsætning trives i scenarier, hvor mikrokontrollere styrer elektromekaniske komponenter som relæer eller motorer, hvilket afspejler en proces, der er slået sammen for effektivitet og pålidelighed.

Beregning af modstandsværdier

Valget af modstandsværdier påvirker transistorens funktionelle ydelse.Start med at bemærke mikrokontrollerens udgangsspænding og reducere den med basisemitterspændingsfaldet, generelt nær til 0,7 volt for 2N2219.Del med den målrettede basestrøm for at bestemme modstandsværdien.Du kan bruge følgende formel til basestrømmen (IB):

Kode til transistorregulering

Kodestykker fra Microcontroller -projekter tilbyder en praktisk forståelse af effektivt regulering af 2N2219.F.eks. Skifter mikrokontrollere i AVR for eksempel ofte udpegede stifter.Indstilling af en højhøjt starter strøm gennem basen, aktiverer transistoren, mens den indstiller den lav stop basisstrøm og derved deaktiverer transistoren.Denne nøjagtige manipulation af enheder med høj effekt gennem veludviklet kode eksemplificerer fleksibiliteten og transformativt potentiale for mikrokontroller-drevne applikationer.

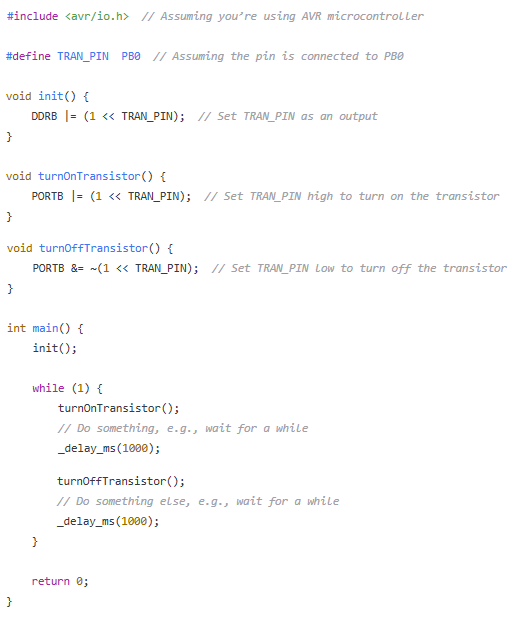

Eksempelkode

Fordele ved 2N2219 NPN -transistoren

Hurtig skift og højhastighedsydelse

En af de fremtrædende kvaliteter af 2N2219 -transistoren er dens enestående elektronmobilitet, som muliggør hurtigere skift sammenlignet med PNP -transistorer.Denne egenskab er værdifuld i højfrekvente applikationer, såsom signalamplifikation og dynamiske switching kredsløb.For eksempel i kommunikationssystemer kan hurtig signalbehandling forbedre kvaliteten og effektiviteten af ​​datatransmission.Tilsvarende hjælper hurtigt skiftende transistorer som 2N2219 i industriel automatisering som 2N2219 med at bevare den præcision og hastighed, der kræves til højprestationsmaskiner.

Nem integration med negative jordsystemer

NPN-strukturen i 2N2219 er designet til at arbejde effektivt med negative jordsystemer, som ofte findes i langt de fleste elektroniske enheder.Denne iboende kompatibilitet forenkler kredsløbsdesign, da det reducerer behovet for yderligere komponenter eller komplekse konfigurationer for at sikre jævn drift.Den forenklede integration fremskynder ikke kun designprocessen, men forbedrer også den samlede system pålidelighed.Ved at minimere potentielle fejlpunkter bidrager 2N2219 til mere stabile og holdbare elektroniske systemer, der bruges i applikationer, der spænder fra bilelektronik til enheder, der prioriteter er pålidelighed og levetid.

Effektiv spændingshåndtering og energieffektivitet

En anden fordel ved 2N2219 er dens evne til at håndtere højere spændinger effektivt.Dette gør det til et pålideligt valg til applikationer med høj effekt, hvor komponenter ofte står over for risikoen for overophedning eller nedbrydning af ydelsen.2N2219 er designet til at fungere effektivt selv under krævende forhold, hvilket giver ensartet ydelse uden fare for termisk løbsk eller komponentfejl.Transistorens lave strømforbrug understøtter energibesparelse, hvilket gør det ideelt til energieffektive design.I applikationer såsom vedvarende energisystemer eller batteridrevne enheder, hvor energieffektivitet og bæredygtig ydeevne er stor, giver 2N2219 en fremragende balance mellem strømhåndtering og minimal energiforbrug.

Fantastisk til letforstærkning

2N2219 er velegnet til lette amplifikationsopgaver, hvilket ofte overgår andre populære NPN-transistorer som 2N2222 med hensyn til effektivitet og signalintegritet.Dens design sikrer rent og konsekvent signalforstærkning såsom lydudstyr, radiosendere og kommunikationsenheder.I lydsystemer er for eksempel nøglen til at opretholde signalintegritet nøglen til at levere lyd af høj kvalitet uden forvrængning.Tilsvarende er der i kommunikationsteknologier pålidelig signalforstærkning nødvendig for klar og uafbrudt datatransmission.

Anvendelser af 2N2219 NPN -transistoren

Skift og signalforstærkning

2N2219 -transistoren er fejret for sine skifte- og signalforstærkningsevner og finder et sted i kredsløb, der kræver nøjagtighed og effektivitet.Inden for strømstyringen driver den Adeptabelt LED'er og driver relæer og fremhæver dens tilpasningsevne.Mange beundrer dens konsistente ydelse på tværs af et spektrum af operationelle forhold.

Forbedring i Darlington -parkonfigurationer

Anvendt i Darlington -paropsætninger øger 2N2219 nuværende og viser sin rolle i at opnå høj gevinst inden for kompakte kredsløb.Denne attribut er fordelagtig ved at bevare rummet uden at ofre funktionalitet, en vigtig bekymring i moderne elektronisk design.

Excellence in Audio and Power Amplification

På sfæren af ​​lyd- og strømforstærkning, hvor klarhed og styrke er vigtig, trives 2N2219.Dens kompetence til at udføre højhastighedsskiftopgaver forbedrer sin lokkemåde i scenarier, der kræver hurtige responstider, som kan skelne mellem gennemsnitlig og bemærkelsesværdig præstation.

Funktionalitet i DC og VHF/UHF -applikationer

Inden for DC- og VHF/UHF -scenarier gør det muligt for denne transistor robusthed at udføre det effektivt, selv under strenge forhold.Det er en almindelig komponent i DIY-sæt og elektronikprojekter på grund af dens fremragende evne til at håndtere både lave og højfrekvente operationer effektivt.

Datablad PDF

2N2219 Datablad:

Microchip CA prop65.pdf

Microchip Reach.pdf

Microchip ROHS.PDF

Fremstillingsændring 23/februar/2021.pdf
