2N3904 Transistor Guide: Funktioner, anvendelser og komplet datablad

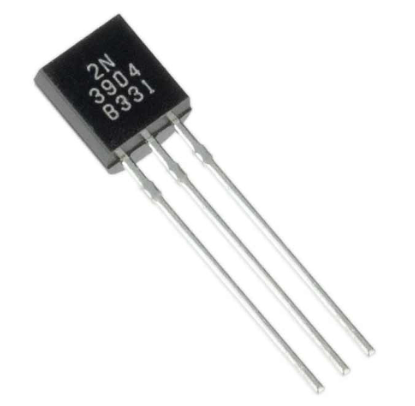

I midten af ​​1960'erne introducerede Motorola 2N3904 NPN-transistoren, en lille, men kraftfuld komponent, der hurtigt fik popularitet på grund af dens alsidighed og pålidelighed.Pakket i en kompakt TO-92-sag blev 2N3904 en hæfteklamme i elektronikprojekter.Denne transistor, der er kendt for sin effektivitet i lav effektskontakt og signalforstærkning, har stået tidens test.I denne artikel undersøger vi de vigtigste funktioner, driftsprincipper og forskellige anvendelser af 2N3904, der viser, hvorfor det forbliver et valg til elektroniske design i dag.

Katalog

Forståelse af 2N3904 -transistoren

De 2N3904 NPN Bipolar Junction Transistor (BJT) er en efterspurgt komponent, der er vidt anvendt i applikationer med lav effekt, lavstrøm og mellemstore.Det fejres for sin alsidighed i skift- og amplifikationskredsløb, det kan prale af en 300 MHz overgangsfrekvens, en samleremitter-spændingsvurdering på op til 40V og en maksimal samlerstrøm på 200 mA.Disse attributter gør 2N3904 til et pålideligt valg for adskillige elektroniske enheder, hvilket placerer det højt respekt for opgaver som signalforstærkning og -kontakt.Dens pålidelighed og TO-92-pakke letter ubesværet integration i forskellige kredsløb, hvilket sikrer dens brede anvendelse i elektroniske design.

Tilpasningsevnen af ​​2N3904 er en drivende kraft bag dens udbredte vedtagelse.Ved signalforstærkning forbedrer transistoren effektivt svage signaler uden at tilføje betydelig støj, hvilket sikrer klarhed og præcision.Ved skift af applikationer strækker dens pålidelige ydelse sig ud over grundlæggende ON/off-funktioner til mere komplekse digitale kredsløb, såsom oscillatorer og pulsbreddemodulatorer, hvilket viser sig at være nyttige i både de analoge og digitale verdener.Kredsløb, der inkorporerer 2N3904, opnår ofte bedre stabilitet og effektivitet.I uddannelsesprojekter giver det studerende mulighed for at forstå ultimative elektroniske koncepter og eksperimentere med faktiske konfigurationer.Dens omfattende anvendelse i prototype er uvurderlig, da pålidelige komponenter bruges til vellykkede eksperimenter.

Termisk stabilitet er et bemærkelsesværdigt træk ved 2N3904.Dens kapacitet til at opretholde operationel ydeevne over et bredt temperaturområde minimerer risikoen for termisk løb.Dette almindelige problem i BJTS forekommer, når stigende temperatur fører til øget strøm, hvilket potentielt forårsager kredsløbssvigt.2N3904's robuste design garanterer vedvarende ydeevne, selv i svingende miljøforhold, hvilket giver det en bemærkelsesværdig fordel i både udviklings- og operationelle sammenhænge.

Specifikationer på 2N3904 Transistor

Kategori	Parameter	Specifikation
Elektrisk Egenskaber	Type	Npn Bipolar Junction Transistor (BJT)
	Maksimum Collector-Emitter-spænding (VCEO)	40V
	Maksimum Collector-Base Spænding (VCBO)	60V
	Maksimum Emitter-base-spænding (VEBO)	6v
	Maksimum Collector Current (IC)	200 mA
	Maksimum Power Disipation (PTOT)	625MW
	Overgang Frekvens (ft)	300 MHz
	DC Aktuel gevinst (HFE)	100 til 300
Termisk Egenskaber	Maksimum Krydsstemperatur (TJ)	150 ° C.
	Opbevaring Temperaturområde	-55 ° C. til +150 ° C.
	Termisk Modstand, kryds til omgivende (rθja)	200 ° C/W.
Pakke	Pakke Type	TO-92
	Føre Konfiguration	Gennem hul
	Stift 1	Emitter
	Stift 2	Grundlag
	Stift 3	Samler

2N3904 Transistorfunktioner

2N3904 er konstrueret med to N-type halvledermaterialer adskilt af et P-type lag.Denne opsætning giver enheden mulighed for at kontrollere en større strøm mellem samleren og emitteren med kun en lille basestrøm.Det bruges ofte til både forstærkning og skifteopgaver.Dens design og kapaciteter har tjent det et fremtrædende sted i mange elektroniske applikationer, hvilket understreger dens pålidelighed og konsistente ydelse.

Effektiv strømforbrug

2N3904 fungerer med lav spænding og strøm, der indeholder en 200 mA Collector Current og 625MW strømafledning.Denne effektivitet er fordelagtig til applikationer med lav effekt, såsom bærbare enheder.Komponenter, der minimerer strømforbruget, foretrækkes ofte, hvilket forbedrer batteriets levetid for bærbar elektronik.

Højfrekvent kapacitet

Transistoren kan prale af en 300 MHz overgangsfrekvens, hvilket gør den effektiv til højfrekvente applikationer som RF-opgaver, signalbehandling og højhastighedsskift.Dens evne til at håndtere forhøjede frekvenser tjener kommunikationsenheder godt, hvilket sikrer signalintegritet, selv ved højere båndbredde.

Spændingstolerancer

2N3904 understøtter en VCEO på 40V og VCBO på 60V, der udvides sin række operationelle spændingsniveauer og forbedrer kredsløbs alsidighed.Denne kapacitet til at håndtere højere spændinger uden nedbrydning viser sig at være fordelagtige i kredsløb underlagt spændingspidser eller dem, der kræver robuste ydelse på tværs af forskellige forhold.

Moderat strømforøgelse

Det giver moderat amplifikation med en DC -gevinst (HFE) mellem 100 og 300. Dette afbalancerede gevinstniveau gør det velegnet til applikationer, hvor støj ikke er et stort problem.Mange projekter har draget fordel af dens moderate gevinst og finder det tilstrækkeligt til forskellige forstærkningsbehov uden at ofre stabilitet.

Kompakt pakke

Huset i en lille gennem-hul TO-92-pakke, forenkler 2N3904 håndtering og installation på PCB'er.Denne kompakte design hjælper både prototype og produktion i fuld skala, hvilket reducerer samlingstiden markant og forbedrer arbejdsgangseffektiviteten.

Lav mætningspænding

Transistoren fungerer effektivt med minimalt effekttab med en opsamler-emittermætningsspænding på 0,2V ved en 10mA-emitterstrøm.Denne lave mætningspænding viser sig fordelagtigt ved at reducere varmegenerering og derved forbedre effektiviteten af ​​strømstyringskredsløb.

Termisk stabilitet

2N3904 udviser pålidelighed på tværs af et temperaturområde fra -55 ° C til +150 ° C med en maksimal forbindelsestemperatur på 150 ° C.En sådan termisk stabilitet sikrer ensartet ydelse under forskellige driftsforhold, hvilket gør den meget værdsat i både forbruger- og industriel elektronik.

Alsidig værktøj

På grund af dens funktioner er 2N3904 alsidig for komplekse kredsløb og bruges i vid udstrækning af hobbyister og fagfolk til signalforstærkning, skifte og andre elektroniske projekter.Dets tilpasningsevne er tydeligt i uddannelsessæt og projektprototyper, der viser dens omfattende anvendelighed.

Omkostningseffektiv og tilgængelig

Prisbarhed og let tilgængelighed gør 2N3904 til et populært valg til uddannelsesmæssige formål, prototype og kommerciel udvikling.Det er velegnet til projekter på tværs af forskellige skalaer, der understøtter både læringsmiljøer og professionelle designrum.Denne omkostningseffektivitet tilskynder til omfattende eksperimentering og innovation uden at pålægge væsentlige økonomiske begrænsninger.

Anvendelser af 2N3904 Transistor

Signalforstærkning

2N3904 bruges i vid udstrækning til forstærkning af forskellige signaler på grund af dets alsidige egenskaber

• Lydforstærkere: De udmærker sig i at forbedre lydsignaler på enheder som radioer og mikrofoner, primært på grund af deres moderate strømforstærkning.Dette gør det til et foretrukket valg blandt lydentusiaster, der sigter mod klarere lydudgang, hvor enhver subtil nuance i lyden kan opfattes, hvilket beriger lytteoplevelsen.

• RF -forstærkere: Dens høje overgangsfrekvens gør det værdifuldt at forbedre svag RF -signalmodtagelse og transmission i kommunikationsenheder.Historiske fremskridt inden for kommunikationsteknologi fremhæver ofte sådanne transistorer som vigtige komponenter, hvilket muliggør spændingen ved pålidelig langtrækskommunikation.

• Spændingsforstærkere: 2N3904 kan øge lave indgangsspændinger fra sensorer, der grænser problemfrit med mikrokontrollere eller digitale kredsløb.Dette muliggør præcis databehandling, der er aktiv i felter som biomedicinske enheder, hvor nøjagtig datrepræsentation kan gøre en betydelig forskel i patientresultater.

Skiftende applikationer

2N3904 er velegnet til utallige switching -applikationer.

• Digitale logikkredsløb: Det regulerer effektivt den aktuelle strømning i digitale kredsløb, der involverer logiske porte og flip-flops.Disse kredsløb danner rygraden i beregningsenheder, hvor transistorens ydelse både muliggør og forbedrer effektive computerprocesser.

• Relædrivere: Denne transistor kontrollerer adepty relæspiraler med lav basisstrøm.Dets anvendelse er udbredt i hjemmet og industriel automatisering, og bilelektronik til højeffektbelastningskontrol, hvor hurtige og responsive kontrolsystemer ofte er værdsat.

• LED -drivere: 2N3904 driver effektivt LED'er i grafiske skærme og dynamiske belysningssystemer.Tilvejebringelse af passende visuel feedback og belysning hjælper disse transistorer med at skabe komplicerede og energieffektive lysskærme, hvilket brænder kreativiteten hos innovatører inden for visuel kunst og lysdesign.

Oscillatorer og timere

2N3904 er et almindeligt valg til at generere periodiske bølgeformer

• RC -oscillatorer: Kendt for at producere stabile ursignaler til digitale kredsløb, toner til lydapplikationer og timingsignaler til kontrolapplikationer.I en verden af ​​elektronisk design er stabile oscillatorer nødvendige for at sikre den synkrone drift af komplekse systemer, hvilket gør dem meget værdsatte.

• Multivibratorer: Disse transistorer genererer firkantede bølger, der bruges i PWM -kontrol, bølgeformgenerering og timing for digital elektronik.Deres rolle i præcis signalgenerering fremhæves ofte i diskussioner omkring effektiv signalbehandling, hvilket fodrer behovet for nøjagtighed i digitale systemer.

Sensorgrænseflade

2N3904 viser sig at være effektiv i forskellige sensorapplikationer.

• Temperatursensorer: Det forstærker spændingsændringer fra temperatursensorer, hvilket muliggør nøjagtig behandling i overvågningssystemer såsom HVAC og forbrugerelektronik.Præcisionen af ​​2N3904 er medvirkende til at opretholde pålideligheden af ​​temperaturstyrede miljøer, hvilket sikrer komfort og funktionalitet.

• Lyssensorer: Transistoren øger strømmen effektivt fra lyssensorer, hvilket sikrer klar signalbehandling i automatiske belysningskontrolsystemer.Denne kapacitet anerkendes bredt i Smart Home Innovation, hvor konsekvent sensorydelse forbedrer den samlede system pålidelighed, hvilket bidrager til en glat automatiseret livsstil.

Konklusion

2N3904 -transistoren forbliver en hæfteklamme i både amatør og professionel elektronik.Dens højspændingstolerance, lavt strømforbrug og imponerende overgangsfrekvens gør det ideelt til forskellige applikationer, fra amplifikation til skift og sensorintegration.Den overkommelige TO-92-pakke sikrer tilgængelighed til prototype og lille skala, der giver dig mulighed for let at innovere.Dens konsistente ydelse på tværs af kredsløbstyper, fra LED -drivere til kommunikationsenheder, størkner sit omdømme som en pålidelig og fleksibel komponent.Uanset om det bruges i uddannelsessæt eller avancerede prototyper, tilbyder 2N3904 fortsat pålidelig ydelse og er stadig en nøglekomponent i moderne elektronik.

Datablad PDF

2N3904 Datablad:

2N3904 Foreløbig datablad.pdf
