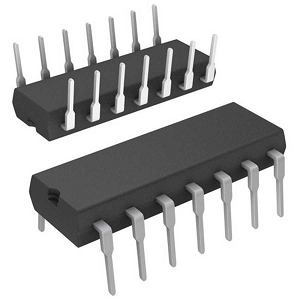

74HC164 Register: pinout, sandhedstabel og datablad

74HC164, en komponent fra 7400 logikfamilien, er et 8-bit skiftregister, der forstærker mikrokontrollerkapaciteter gennem dens evne til at håndtere både serielle input og parallelle udgange.Dens højhastigheds CMOS-design understøtter effektiv udvidelse af outputstifter.Når man administrerer enheder som LED -arrays og LCD'er, i sammenhænge med begrænsede mikrokontrollerudgangsstifter, tilbyder 74HC164 betydelig anvendelighed ved at omdanne serielle data til parallel udgang på tværs af sine otte stifter.Denne artikel dykker ned i de mange facetter af 74HC164, inklusive dens design, operationelle egenskaber og anvendelse, hvilket giver et omfattende overblik over dens evner og fordele inden for moderne elektronik.

Katalog

Hvad er 74HC164?

De 74HC164 Serverer forskellige formål i elektroniske scenarier, hvor der kan ønskes ekstra outputstifter, hvilket fungerer som et 8-bit skiftregister.Det behandler effektivt serielle inputdata, mens den leverer asynkrone parallelle udgange, hvilket gør det passende til grænseflade med switches, LED'er, sensorer eller systemer, der har brug for 8-bit parallelle input.I LED -arrays og skærme adresserer denne komponent i stand til mikrocontroller -output -pin -begrænsninger ved at forenkle forbindelser og reducere kredsløbskompleksiteten.Dets nytte spænder over en række applikationer, såsom datakonvertering og kommunikationssystemer, hvilket letter glatte serielle til parallelle dataovergange.

Ækvivalente og alternative modeller til 74HC164

• 74HC164D

• 74HCT164S14-13

• SN74HC164DR

• Sn74lv164ad

• MC74HC164ADR2G

• CD74HC164M96G4

• MM74HC164MX

• MC74HC164D

• CD74HC164M

• MC74HC164AD

• MM74HC164M

• 933714070652

Pinout af 74HC164

PIN -nummer	Pin -navn	Fungere
1	DSA	Seriel dataindgang
2	DSB	Seriel dataindgang
3	Q0	Dataudgang
4	Q1	Dataudgang
5	Q2	Dataudgang
6	Q3	Dataudgang
7	GND	Jord
8	Cp	Urpuls -positiv kant udløses
9	MR	Master Reset - Asynkron
10	Q4	Dataudgang
11	Q5	Dataudgang
12	Q6	Dataudgang
13	Q7	Dataudgang
14	VCC	Forsyningsspænding

74HC164 Symbol og fodaftryk

Funktioner på 74HC164

Spændingsområde og strømtilpasningsevne

74HC164 fungerer inden for et fleksibelt spændingsområde fra 2V til 6V, hvilket tillader problemfri integration i forskellige kredsløbsmiljøer.Det tilpasser sig både standard og reduceret effektniveauer, hvilket forbedrer effektiviteten uden den ekstra kompleksitet af spændingsreguleringshardware.Omfavnelsen af ​​moderne designpraksis er ofte i overensstemmelse med denne tilpasningsevne og styrer effektiv strømudnyttelse.

Nuværende og magtdynamik

74HC164 er velegnet til scenarier med lav effekt, der tegner en maksimal strøm på kun 100μA, hvilket gør den ideel til batteridrevne enheder.Dens output understøtter en aktuel kapacitet på ± 25mA, hvilket giver en stærk signalkøringsydelse.Inden for større systemer bidrager denne effektivitet til et reduceret strømaftryk, potentielt forlængelse af enhedens levetid og forbedring af ydelsen.

Urfrekvens og databehandling

Håndtering af urfrekvenser op til 54 MHz, 74HC164 opfylder hurtige databehandlings- og transmissionsbehov i højhastighedsapplikationer som kommunikationssystemer.Komponenter med sådanne kapaciteter kan især forbedre behandlingshastigheden og effektiviteten og fremme fremskridt inden for teknologi, der kræver hurtig og pålidelig datahåndtering.

Energieffektivitet og CMOS -teknologi

Ved hjælp af CMOS-teknologi eksemplificerer 74HC164-forbruget med lavt effekt i dagens elektroniske enhedsdesign.CMOS's minimale energibehov i ledige faser hjælper med at mindske termisk output, der adresserer bekymring over enhedens overophedning og udvidelse af operationel levetid.

Emballage og designfleksibilitet

Fås i forskellige pakketyper såsom PDIP og SOIC, 74HC164 tilbyder design friheden til at vælge den ideelle formfaktor til deres applikationer.Uanset om kompakthed eller prototype håndtering lethed prioriteres, understøtter denne alsidighed strømlinede designprocesser og skalerbare produktionsmetoder.

Forhøjet ESD -beskyttelse

Forbedret ESD -beskyttelse, der overgår JESD 22 -standarder, tilføjer et lag af sikkerhed mod elektrostatisk udladningsskade.Dette aspekt styrker halvlederens holdbarhed og pålidelighed inden for statiske udsatte miljøer.I praktiske anvendelser reducerer stærke ESD -beskyttelsesforanstaltninger svigtfrekvenser og reducerer vedligeholdelsesomkostninger, hvilket fører til større enhedskonsistens og kundetilfredshed.

Specifikationer for 74HC164D

Type	Parameter
Fabriks ledetid	12 uger
Pakke / sag	Soic (0,154, 3,90 mm bredde)
Antal stifter	14
Driftstemperatur	-40 ° C ~ 125 ° C.
Serie	74HC
Delstatus	Aktiv
Antal afslutninger	14
Terminal position	Dual
Peak Reflow temperatur (CEL)	Ikke specificeret
Frekvens	78MHz
Fungere	Seriel til parallel
Forsyningsspændings-max (VSUP)	6v
Antal kredsløb	8
Familie	HC/UH
Outputpolaritet	ÆGTE
Formeringsforsinkelse (TPD)	240 ns
Tæller retning	HØJRE
Nå SVHC	Ingen svhc
Blyfri	Blyfri
Monteringstype	Overflademontering
Overflademontering	JA
Antal elementer	1
Emballage	Cut Tape (CT)
Offentliggjort	2016
Fugtfølsomhedsniveau (MSL)	1 (ubegrænset)
Spænding - Forsyning	2V ~ 6V
Terminal form	Gull Wing
Forsyningsspænding	4.5V
Tid@peak reflow temperatur max (r)	Ikke specificeret
Outputtype	Push-pull
Forsyningsspænding-min (VSUP)	2v
Antal bits	8
Logik type	Skiftregister
Trigger -type	Positiv kant
Fmax-min (MHz)	24 MHz
Bredde	3,9 mm
ROHS -status	Rohs kompatibel

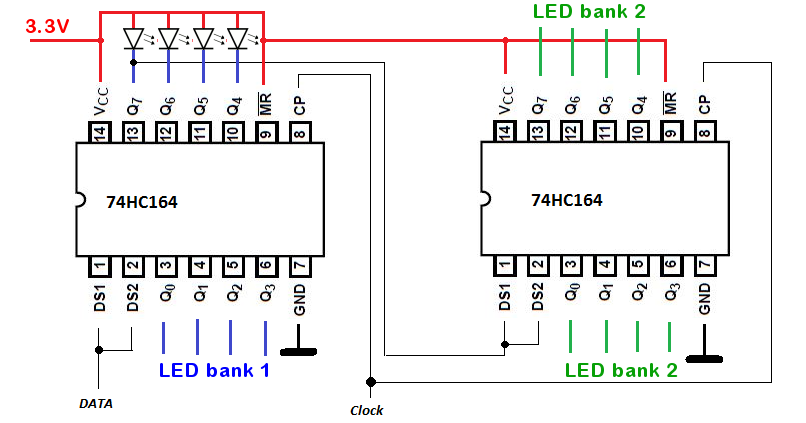

Brug af 74HC164 i avancerede design

Den sømløse integration af 74HC164 med mikrokontrollere involverer minimal pin -brug, forbedring af rum og effektivitet i kredsløbsdesign.Uret signaliserer yndefuldt data om dataoverførslen fra to serielle input til parallelle output, hvilket skaber en glat og effektiv proces.Når output reflekterer data på tværs af en 8-bit port, sikrer det ubesværet datastyring med pin-forbindelser.Lokssignalet, der fungerer som kernerytmen i dataoverførsel, garanterer databevægelse med præcise intervaller.Denne synkronisering imbuerer digitale systemer med nøjagtighed og pålidelighed.Andre finder enorm værdi i urets synkronisering af 74HC164, især i timing-følsomme scenarier som signalbehandling.

74HC164 forbedrer datastyring ved glat konvertering af serielle input til parallel output.Dette reducerer ledningskompleksiteten og reducerer chancen for fejl, gør systemdesign enklere og accelererer udviklingscyklusser med lettere fejlfinding.74HC164 er værdsat for sin ligefremme funktionalitet og pålidelighed.Dets anvendelse betragtes ofte i digitale skærme eller systemer, der kræver flere udgange, men begrænsede kontrollinjer.Mange beundrer dens kapacitet til at udvide I/O -kapaciteter uden at pålægge ekstra pin -byrder på mikrokontrollere.Den taktiske fordel ved at bruge 74HC164 ligger i at tackle begrænsningerne for begrænsede I/O -porte på mikrokontrollere.Ved at skifte output fra seriel til parallel kan du strategisk omfordele mikrocontroller -ressourcer, låse yderligere funktionaliteter op og forbedre ydelsen inden for eksisterende hardwaregrænser.

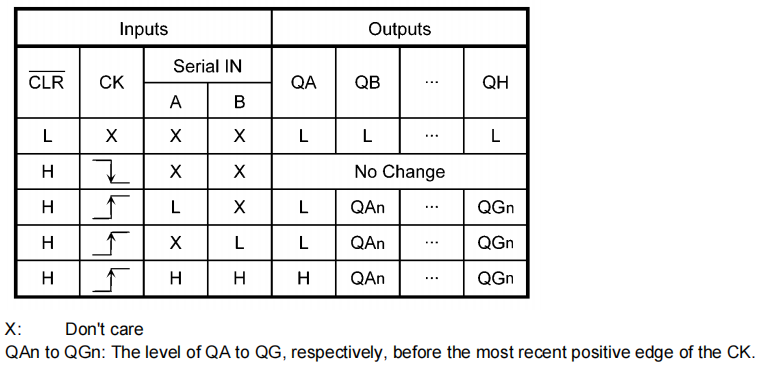

Sandhedstabel for 74HC164

Anvendelser af 74HC164

Alsidige logiske applikationer

74HC164 tjener som en alsidig enhed i generel logik, hvilket bringer fordele til elektroniske systemer ved at strømline flere datastrømme.Dets integration gør det muligt at forbedre effektiviteten og ydeevnen på tværs af forskellige applikationer.

Integration i forbrugerelektronik

På enheder som personlige computere og fjernsyn beriger 74HC164 databehandling og kontrol.Ved at lette glattere operationer forbedrer det enhedsreaktion, berigende og understøttende krævende miljøer.

Perifer enhedsforbedring

Brugt i perifere enheder som tastaturer og printere forbedrer 74HC164 funktionalitet gennem dens databehandlingsfunktioner.Det sikrer problemfri interaktion mellem enheder og værtssystemer, der fremmer synkroniserede operationer.

Netværksenhedsoptimering

Til netværksenheder er 74HC164 AIDS i SWIFT -dataoverførsel og -styring.Det organiserer og behandler information serielt og øger netværkshastigheden og pålideligheden.Dets anvendelse hjælper med at lindre flaskehalse og bidrage til effektive netværksinfrastrukturer.

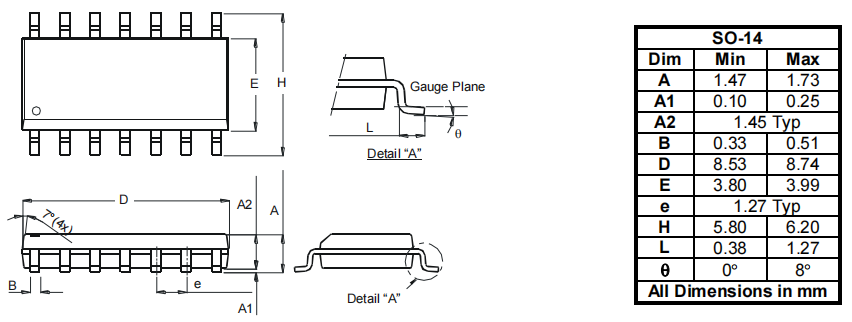

Emballage af 74HC164

74HC164 Producentoplysninger

Toshiba får anerkendelse for sin diversificerede portefølje inden for elektronik, der påvirker sektorer som halvledere og digitale teknologier.Dens kapacitet til at levere robuste og innovative løsninger er tydelige på tværs af forskellige domæner, herunder forbrugerelektronik og indviklede IT -infrastrukturer.Toshiba demonstrerer et dybt engagement i innovation gennem ensartede investeringer i forskning og udvikling, hvilket sikrer, at den imødekommer de dynamiske behov på moderne markeder.Denne dedikation skinner igennem i sin udvikling af avancerede halvledere i adskillige applikationer såsom kommunikationsenheder og industrielle maskiner.Toshiba foregribende teknologiske tendenser adresserer Toshiba strategisk kommende udfordringer og griber nye muligheder.Gennem banebrydende arbejde inden for kvanteberegning og AI -teknologier former Toshiba fremtidige paradigmer, der styrer forløbet af teknologiske fremskridt og opretholder sin ledelse på en konkurrencedygtig markedsplads.

Datablad PDF

74HC164D datablad:

74hc164d.pdf

Ofte stillede spørgsmål [FAQ]

1. Hvad er forskellen mellem 74LS164 -chip og 74HC164 -chip?

74LS164 bruger TTL -teknologi, der fungerer optimalt med en stabil 5V -forsyning.Dette krav stemmer godt overens med systemer efter TTL -logiske standarder, skønt det resulterer i højere strømforbrug.På den anden side er 74HC164 baseret på CMOS -teknologi, der tilbyder et operationelt spændingsområde fra 2V til 6V.Dette interval giver tilpasningsevne til energieffektive design, der passer problemfrit til batteridrevne enheder.Mange vælger mellem dem ved at veje strømforbrug og forsyningsspænding, altid styret af systemkompatibilitet og de specifikke behov for hver applikation.

2. Hvad er forskellen mellem 74HC164 og 74HC595?

74HC595 har en outputlås og en OE (Output Enable), der forbedrer stabiliteten af ​​outputdata.Dette er nyttigt til applikationer, der kræver ensartet og synkroniseret kontrol, hvilket minimerer sandsynligheden for glitches under højhastighedsopgaver.I modsætning hertil giver 74HC164 direkte forskydningsproduktion med en asynkron nulstilling, der tilbyder enkelhed i scenarier, hvor der er behov for minimal ekstern styring.Kredsløbsdesign med disse komponenter balancerer mellem kontrolkompleksitet og operationel enkelhed, hvilket giver muligheder for kreative løsninger i tekniske udfordringer.

3. Hvad er 74HC164?

74HC164 identificeres som et 8-bit skiftregister med seriel input og parallel output, der forenkler datastyring, når man udvider output fra en mikrokontroller.Det anvendes ofte til at oprette effektive datarørledninger, køre flere udgange i LED -skærme eller lignende arrays.Ved at udnytte det ligefremme, men alligevel tilpasningsdygtige design, kan du udvide funktionaliteten uden at komplicere kredsløbet.Dette afspejler en præference for enkelhed og effektivitet i designløsninger, der tilpasser sig bredere tendenser mod strømlinet inden for elektronikudvikling.
