En omfattende guide til XBEE S2C -modul: pinout, specifikationer, tilstande, Arduino -forbindelse og bruger

XBEE-modulerne, der først blev introduceret i 2005 af Digi International under Maxstream-mærket, har revolutioneret trådløs kommunikation med deres overholdelse af IEEE 802.15.4-2003-standarden.XBEE-økosystemet er designet til at understøtte alsidige konfigurationer som Star og Point-to-Point Networks og har udviklet sig til en robust pakke moduler, adaptere, gateways og softwareløsninger.Disse fremskridt gør dem nødvendige for forskellige trådløse kommunikationsapplikationer, der spænder fra industriel automatisering til IoT-aktiverede smarte systemer.I denne artikel dykker vi ned i XBEE S2C -modulet - en fremtrædende i XBEE -opstillingen.Vi udforsker dens nøgleegenskaber, konfigurationer og praktiske applikationer, der viser, hvordan det forenkler kommunikationsopsætninger, mens de leverer pålidelighed, skalerbarhed og effektivitet.Uanset om du skaber indviklede netværk eller integrerer IoT -systemer, har XBEE S2C -modulet potentialet til at transformere dine trådløse kommunikationsbestræbelser.Lad os afsløre dens kapaciteter og praktiske brugssager.

Katalog

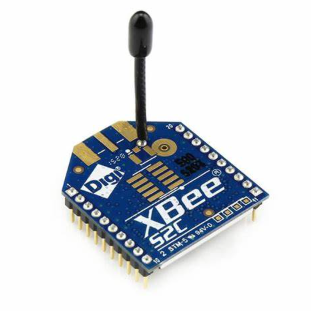

XBEE S2C Modul Oversigt

XBEE S2C -modulet skiller sig ud som et meget alsidigt værktøj til RF -kommunikation.Det forbindes problemfrit med en række mikrokontrollere og transmitterer effektivt data på 2,4 GHz frekvensbåndet.Modulet er især dygtige til at bygge faste og pålidelige netværk til uafbrudt dataflow, især når det bruges med ZigBee-aktiverede enheder, hvilket gør det ret værdifuldt i komplekse teknologiske omgivelser.

Modulet bruger ZigBee -teknologi til at etablere komplicerede mesh -netværk.Dette giver enheder mulighed for at deltage i kommunikation over lange afstande og navigere rundt i fysiske barrierer.Zigbees protokol er kendt for sin tilpasningsevne, skalerbarhed og sikre kanaler, hvilket gør den meget velegnet til industrielle miljøer, hvor der ønskes konsistent og rettidig dataudveksling.For eksempel kan integration af disse moduler i smarte gitter forbedre energiledelsessystemer ved at sikre, at nøjagtige data overføres på tværs af brede netværk.

Et af de mest attraktive aspekter af XBee S2C er dens brugervenlighed.Integrering af det med mikrokontrollere er ukompliceret, hvilket muliggør hurtig implementering på tværs af forskellige applikationer.Digi Internationals X-CTU-software er medvirkende til at forbedre modulets kapaciteter.Med dette værktøj kan brugerne let konfigurere, teste og opdatere firmware, hvilket sikrer, at modulerne er udstyret med de nyeste forbedringer og sikkerhedsforanstaltninger.For teknikere kan det at køre simuleringer inden for softwaren være et forsigtigt skridt for at bekræfte, at konfigurationer er i overensstemmelse med bestemte operationelle krav, før de implementerer dem i marken.

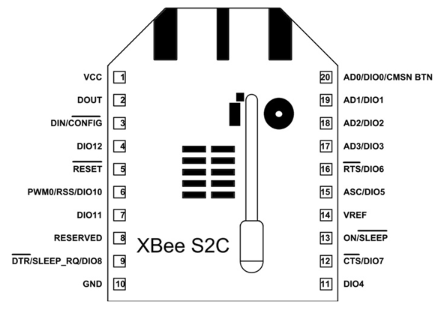

Pin -konfiguration

PIN -nummer	Pin -navn	Beskrivelse
Pin1	VCC	Denne pin bruges til at tilvejebringe inputkraft til enheden.
Pin2	Dout/dio13	Arbejder som en UART -seriel output og fungerer også som en GPIO stift.
Pin3	DIN/CONFIG/DIO14	Fungerer som en seriel dataindgang til UART og som en GPIO -pin.
Pin4	DIO12/SPI_MISO	Dataudgangsnål til SPI -kommunikation, også anvendelig til GPIO -funktioner.
Pin5	Nulstil	Hjælper med at nulstille enheden gennem et eksternt signal.
Pin6	RSS/PWM0/DIO10	Bruges til GPIO & PWM, og angiver signalstyrke i UART seriel kommunikation.
Pin7	PWM1/DIO11	Fungerer som GPIO & PWM.
Pin8	Reserveret	Ingen forbindelse eller tilslut ikke pin.
Pin9	DTR/SLEEP_RQ/DIO8	Kontrollerer XBEE S2C -modulets søvnlinie og fungerer også som en GPIO -funktion.
Pin10	GND	Jordstift.
Pin11	DiO4/SPI_MOSI	Fungerer som en GPIO -pin og hjælper med SPI -kommunikation til XBEEs dataindgang.
Pin12	CTS/DIO7	Fungerer som en RS232 -strømningskontrolindikator og er også Nyttigt til GPIO -funktioner.
Pin13	On_sleep/dio9	Hjælper med at kontrollere XBEE -status og er funktionel til GPIO -funktioner.
Pin14	Vref	Direkte ADC -interface inden for analog spændingsreference.
Pin15	ASC/DIO5	Erhverver dvaletilstandskilte og diagnostiske tilstand, også Arbejder for GPIO -stifter.
Pin16	RTS/DIO6	Angiver strømstrøm inden for Rs232 kommunikation og Fungerer som en GPIO -pin.
Pin17	AD3/DIO3/SPI_SSEL	Slave vælger pin til SPI -kommunikation, fungerer også som Analog datainput & GPIO.
Pin18	AD2/DIO2/SPI_CLK	CLK PIN til SPI -kommunikation, fungerer også med analog input & Gpio.
Pin19	AD1/DIO1/SPI_ATTN	SPI_ATTN hjælper med masteranmeldelse til XBEE -data produktion;Også GPIO & analog input.
Pin20	AD0/DIO0/CMSN BTN	Bruges til opgavningsknappen, GPIO og ADC -input.

Kerneattributter og tekniske detaljer

Funktion/specifikation	Detaljer
Enhedstype	Stand-alone
Transmissionsfrekvens	2,4 GHz til 2,5 GHz
Kanaler	16 direkte sekvenskanaler
Grænseflader	UART (max 250 kb/s), SPI (Max 5 MB/s)
Send strømjustering	Justerbar efter software
Rækkevidde (urban/indendørs)	200 fod
Rækkevidde (RF-synspunkt udendørs)	Op til 4000 fod
Send effektudgang (boost -tilstand)	6,3 MW (8 dBm)
Send effektudgang (normal tilstand)	2 MW (3 dBm)
RF -datahastighed	250.000 bps
Modtagerfølsomhed (boost -tilstand)	-102 dBm
Modtagerfølsomhed (normal tilstand)	-100 dBm
Forsyningsspændingsområde	+2.1 til +3,6 V
Driftsstrøm (normal tilstand)	33 mA ved 3,3 V
Driftsstrøm (boost -tilstand)	45 Ma ved 3,3 V
Tomgangsstrøm	9 ma
Maksimal udgangsstrøm	40 mA
Power-down strøm	<1 µA
ESD -beskyttelse	3000 v
Driftstemperaturområde	-40 ° C til 85 ° C.
UART kommunikationsdatahastighed	Op til 256 kbps
SPI -kommunikationsdatahastighed	Op til 5 mbps
Moduldatahastighed	Op til 250.000 bps

Operationelle tilstande

XBEE S2C -modulet legemliggør en fascinerende blanding af tilpasningsevne og værktøj, der letter dens drift i to forskellige metoder: ved kommandotilstand og API -tilstand.Hver metode henvender sig til forskellige kommunikationskrav, der parrer karakteristiske attributter med specifikke operationelle behov.

Ved kommandotilstand-Sømløs dataudveksling

Inden for AT -kommandotilstand, almindeligt kendt som gennemsigtig tilstand, sikrer modulet direkte og ukompliceret dataudveksling via DIN -pin.Denne opsætning favoriserer scenarier, der kræver ligetil punkt-til-punkt-kommunikation.Ved at udnytte gennemsigtige dataveje kan enheder ubesværet udveksle information og eliminere behovet for komplekse behandling eller indviklede protokoller.

API-tilstand-Strukturerede rammebaserede interaktioner

På den anden side vedtager API -tilstand en mere organiseret strategi ved at indramme data inden transmission.Denne metode giver øget sikkerhed sammen med streng fejlvalidering og feedbackfunktioner.Den typiske rammedesign omfatter start afgrænsere, typeidentifikatorer, rammelængder, de faktiske data og kontrolsum.En sådan forsamling sikrer ikke kun kommunikation, men hjælper også med at raffinering af parameterjusteringer og erhvervelse af anerkendelser af pakkelevering.

Udnyttelse af potentialet i XBEE S2C -modulet

At gribe fat i betydningen af ​​XBEE S2C -modulet inden for netværksinfrastrukturer beriger den samlede ydelse og forbedrer operationelle kapaciteter.Dette modul hjælper med at udforme fleksible og effektive trådløse netværk, der imødekommer forskellige operationelle krav.Det fungerer hovedsageligt i tre specifikke roller:

Mestring af netværkskoordination

Koordinatoren udmærker sig i opsætning og opretholdelse af netværksordre.Det går ud over håndtering af protokoller og synkronisering til at omfatte konfiguration af netværksparametre såsom kanaludvælgelse og netværks -id'er, der fremmer en uafbrudt kommunikationsstemning.I praktiske applikationer fungerer koordinatorer ofte som kerneknudepunktet og definerer netværkets rammer og sundhed.Du kan ofte give udtryk for virkningen af ​​ekspertkodning af denne enhed for at reducere latenstid og øge datagennemstrømningen.

Routing kapaciteter

Routere spiller en aktiv rolle i at sikre kontinuerlig dataflow på tværs af netværkssektioner.De administrerer ikke kun intern dataoverførsel, men letter også ekstern kommunikation ved at fungere som go-betweens.Denne rolle har betydelig betydning i komplekse netværksindstillinger, hvor datafordeling skal være effektive på tværs af flere noder.Du kan ofte justere routerindstillinger for en ideel blanding af rækkevidde og strømbeskyttelse, fremme netværksvækst og varig funktionalitet.

Håndtering af slutenheder

Mens de er begrænset i funktioner, centrerer slutenhederne på RF -datatransmission og modtagelse.Deres design indeholder ofte energibesparende tilstande for at udvide batteriets levetid, grundlæggende i fjerne overvågningssager.Disse enheder er designet til at udføre specifikke opgaver inden for netværket med reduceret kompleksitet, hvilket sikrer pålidelighed.En udbredt industri -praksis inkluderer strategisk styring af søvn- og vågne cyklusser for at udvide enhedsdrift uden at undergrave dataintegritet.

Finjustering af pande-ID'er og kanaler

Det personlige område netværk (PAN) ID er aktivt til at identificere hvert netværk og kræver omhyggelig konfiguration for at sikre korrekt placering af enheder.Valg af 16 tilgængelige kanaler, normalt styret af koordinatoren, bruges til at reducere interferens og understøtte netværkseffektivitet.Du kan ofte diskutere metoder til dynamisk kanalallokering og pan -ID -styring til at tilpasse sig miljømæssige skift eller netværksskalering og derved opretholde effektiv kommunikation.

Grænseflade XBEE S2C med Arduino og Nodemcu til dynamiske IoT -applikationer

At udforske integrationen af ​​XBEE S2C -moduler med Arduino og Nodemcu åbner en verden af ​​fleksible applikationer i Internet of Things (IoT) landskabet.Denne bestræbelse drejer sig typisk om at udarbejde forskellige transmitter- og modtagerkomponenter for at lette væskedataudveksling, der minder om rytmerne i din interaktion.

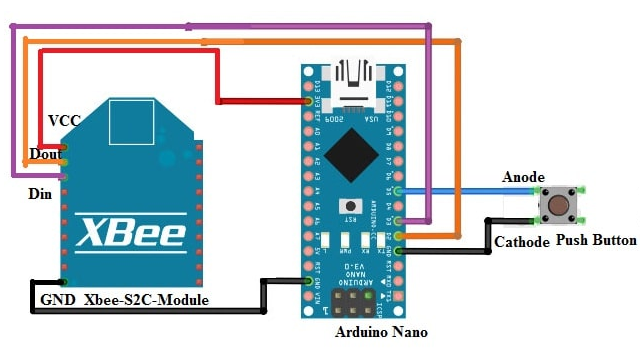

Transmitter -modul med Arduino Nano

Oprettelse af en forbindelse mellem XBEE -modulet og Arduino Nano nødvendiggør korrekt forbindelse af VCC, GND, DIN og DOUT -stifter.Den bevidste brug af en trykknap initierer dataoverførsel, når den bliver trykket på, en funktion, der efterligner den intuitive interaktion, der ses i kontrolscenarier.En sådan opsætning resonerer med hverdagens oplevelser, hvor push -knapper strømline dit engagement i indlejrede systemer.

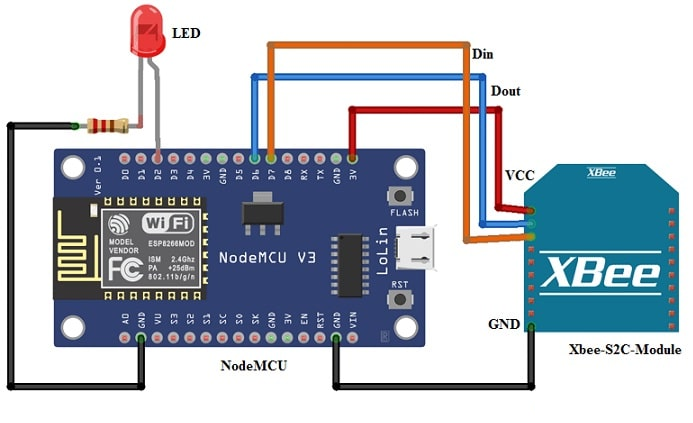

Modtagersystem med Nodemcu

Integration af Nodemcu med XBEE -modulet vedtager et lignende forbindelsesskema, forstærket af en LED, der fungerer som en statusindikator for datakvittering.Denne konfiguration beriger forståelsen af ​​feedbacksystemer, hvor LED's visuelle signal spejler fejlfindingsprocessen i hardwareinteraktioner, hvilket fremmer en betryggende følelse af system pålidelighed.

Kode

Den krævede kode til senderen:

#include “Softwareserial.h”

Softwareserial XBee (2,3);

int -knap = 5;

Boolean Toggle = falsk;// Denne variabel holder styr på alternative klik på knappen

void opsætning ()

{

Serial.begin (9600);

pinMode (knap, input_pullup);

XBee.begin (9600);

}

void loop ()

{

// Når der trykkes på knappen (gpio trukket lavt) Send 1

if (digitalread (knap) == low && skift)

{

Serial.println (“Tænd LED”);

Toggle = falsk;

XBee.Write ('1');

forsinkelse (1000);

}

// Når knappen trykkes på anden gang (gpio trukket lavt) send 0

ellers hvis (DigitalRead (Button) == Low &&! Toggle)

{

Serial.println (“Sluk LED”);

Toggle = sandt;

XBee.Write ('0');

Den krævede kode til modtageren:

#omfatte

int LED = 2;

int modtaget = 0;

int i;

// til kommunikation med Zigbee

Softwareserial zigbee (13,12);

void opsætning ()

{

Serial.begin (9600);

ZigBee.begin (9600);

pinMode (LED, output);

}

void loop ()

{

// Kontroller, om dataene modtages

if (ZigBee.Andailable ()> 0)

{

modtaget = zigbee.read ();

// Hvis dataene er 0, skal du slukke for LED

if (modtaget == '0')

{

Serial.println ("slukket led");

DigitalWrite (LED, lav);

}

// Hvis dataene er 1, skal du tænde for LED

ellers hvis (modtaget == '1')

{

Serial.println (“tænde for LED”);

DigitalWrite (LED, høj);

}

}

De medfølgende kodestykker demonstrerer transmissions- og modtagelsesprocessen ved hjælp af basale komponenter som Push -knapper og LED'er.Disse eksempler er gateways for dig, der sigter mod at gengive effektive kommunikationssystemer inden for IoT-rammer, der ligner dem, der er ansat i branchestandardmodeller.

Den koordinerede drift af to XBEE -moduler understøtter uafbrudt Zigbee -kommunikation mellem Arduino Nano og Nodemcu.Hver knap Tryk transmitterer data, mens de samtidig giver øjeblikkelig feedback gennem LED, hvilket afspejler systemer, hvor forsikringen om faktiske data fremhæves.

Applikationer

Hjemmeautomation og mesh -netværk

XBEE S2C -modulet forbedrer hjemmeautomatisering ved problemfrit at danne mesh -netværk, der forbinder enheder i husstanden.Dette modul finder sin niche i indstillinger, der kræver stabil kommunikation med lav latens, realiseret gennem de robuste zigbee-protokoller.Det finder typisk et sted inden for belysning, sikkerhed og klimakontrolsystemer, der fremmer en mere interaktiv og sammenkoblet smart hjemmeatmosfære.Dens evne til selvhelbredelse inden for mesh-netværket sikrer servicekontinuitet, selv når en knude brister og derved øger den samlede pålidelighed og færdigheder i opsætningen.

Industrielle applikationer og kommunikation med mellemlang rækkevidde

Inden for den industrielle verden er XBEE S2C-modulet et foretrukket valg til kommunikation med mellemlang rækkevidde, der fremmer konsistensen i kommunikationsveje nøgle til automatiserede industrielle processer.Dette inkluderer overvågning og kontrol af fabriksudstyr, og det trives i scenarier, hvor barske miljøer gør kablede løsninger mindre gennemførlige.Udnyttelse af dette modul afspejler en stigende tilbøjelighed til digitalisering, forbedring af industriel effektivitet og minimering af nedetid.Du kan reflektere over dets potentiale til at genopfinde traditionel fremstilling ved at integrere faktiske dataanalyse og vigilant udstyrsovervågning, der udløser nysgerrighed omkring dens indflydelse på produktiviteten.

Kommerciel bygningsautomation

Modulet udvider sit anvendelighed til kommerciel bygningsautomation og strømline driften af ​​HVAC -systemer, belysning og sikkerhedsinfrastrukturer.En sådan integration giver dig en chance for at opnå en fremragende grad af energieffektivitet og tilpasse sig det moderne drev mod miljøbevidsthed.Dens kommunikationsdygtighed letter integration med eksisterende rammer, understøtter tilpasningsevne og vækst.Hænder på oplevelser fra disse applikationer viser ofte et markant fald i driftsomkostningerne, hvilket fremhæver XBEE S2C -modulets rolle i at mindske det miljømæssige fodaftryk for kommercielle faciliteter.

Smarte energisystemer

Inden for smarte energisystemer er XBEE S2C -modulet energistyring og distribution inden for smarte gitter.Det giver mulighed for faktisk dataudveksling mellem energikilder og forbrugere, optimering af energilettelse og minimering af spild.Du kan arrangere brug af apparater pr. Faktiske prispoint eller forventede spidskrav, der oversætter til bemærkelsesværdige energibesparelser.Bevæbnet med sikre kommunikationsprotokoller understøtter modulet styringen af ​​decentraliserede vedvarende energikilder, et skridt fremad for at sikre bæredygtig energipraksis for fremtidige generationer.En sådan udvikling understreger sit potentiale for at gennemgå energiforbrugsmønstre, der resonerer med globale bæredygtighedsmål.
