En omfattende guide til TP4056 -modulet

Denne artikel dækker dybt ned i kernen i teknologiske fremskridt med fokus på TP4056 -opladningsmodulet, et vigtigt værktøj i batteristyringslandskabet.Vi vil navigere gennem den sømløse integration af TP4056 -modulet i forskellige applikationer, fra at forbedre bærbar elektronik til håndværk af DIY -batteripakker.Hver sektion er udformet til ikke kun at informere, men inspirerer også til at få dig til at reflektere over, hvordan sådanne teknologier former din hverdag og forhåbninger.

Katalog

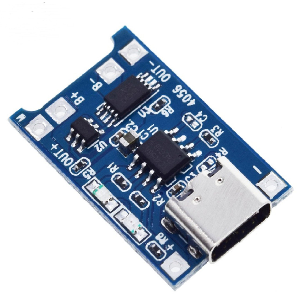

Oversigt over TP4056 -opladningsmodulet

De TP4056 Modul tilbyder en omkostningseffektiv løsning til opladning af enkeltcelle lithium-ion eller polymerbatterier.Denne enhed bruger TP4056 IC til at styre opladningscyklussen via en USB -interface eller andre eksterne strømkilder, hvilket giver mulighed for effektiv og sikker opladning med minimale ekstra komponenter.I kernen i modulet forenkler IC opladningsprocessen ved at inkludere forskellige sikkerhedsforanstaltninger, som overspændingsbeskyttelse og automatisk opladning af opladning.Disse funktioner er gode til at forhindre batteriskade og bidrage til enhedens levetid, der tilpasser sig effektiv batteristyring.

Modulets alsidighed gør det velegnet til adskillige applikationer, fra forbrugerelektronik til bærbare gadgets, hvilket viser sig at være fordelagtigt i projekter, hvor omkostningseffektivitet og rumbesparelse ønskes.For korrekt implementering er det nødvendigt med at forstå de termiske egenskaber.IC kan generere varme under drift, så at inkorporere kølepladser eller sikre passende ventilation anbefales at hjælpe varmeafledning.

TP4056 Specifikation

Specifikation	Værdi
Batteritype	Lithium-ion
Ladningsspænding	4.2V (fast)
Maksimal opladningsstrøm	1a (justerbar)
Indgangsspændingsområde	4,5V til 5,5V
Driftstemperaturområde	-40 ° C til 85 ° C.
Afslutning	Opladning af opladning, når strømmen falder til 1/10 af sættet værdi
Opladning af præcision	± 1,5%
Standby nuværende	<2µA
Pakke	SOP-8, DFN-8

TP4056 -modulkomponenter

Kerneaspekter af TP4056 IC

Modulets essens ligger i TP4056 IC, kendt for sin nøjagtige spænding og nuværende regulering.Denne kontrol spiller en rolle i at fremme både sikker og effektiv opladning.IC inkluderer sofistikeret overladningsbeskyttelse, standset opladningsprocessen ved at nå kapaciteten og således pleje batteriets levetid og forhindre skade.

Beskyttende kredsløbsfunktioner

Modulets beskyttelseskredsløb beskytter ikke kun mod overopladning, men tilbyder også forsvar mod kortslutninger.Disse elementer bidrager til at opretholde batteriets generelle sundhed og levetid.En beskyttelsesmekanisme over udladning er også indarbejdet for batterieffektivitet, da den forhindrer udledning ud over sikre grænser, et hyppigt problem i batteristyring.

Indikatorer for opladningsstatus

LED'er på modulet giver øjeblikkelige visuelle signaler vedrørende opladningsstatus og forenkler overvågningsprocessen.Stik til både mikro-USB og Type-C giver mulighed for let USB-drevet opladning.Denne dobbeltkompatibilitet øger tilpasningsevnen, så du kan vælge strømkilder baseret på tilgængelighed og præference.

Mikro-USB- eller type-C-indgangsmuligheder

Stikket letter brugen af ​​modulet med en almindelig USB -oplader, Power Bank eller Computer USB -port ved at knytte den til en USB -strømkilde.Afhængig af modulmodellen kan mikro-USB eller Type-C vælges.Type-C tilbyder et moderne og tilpasningsdygtigt forbindelsesalternativ.

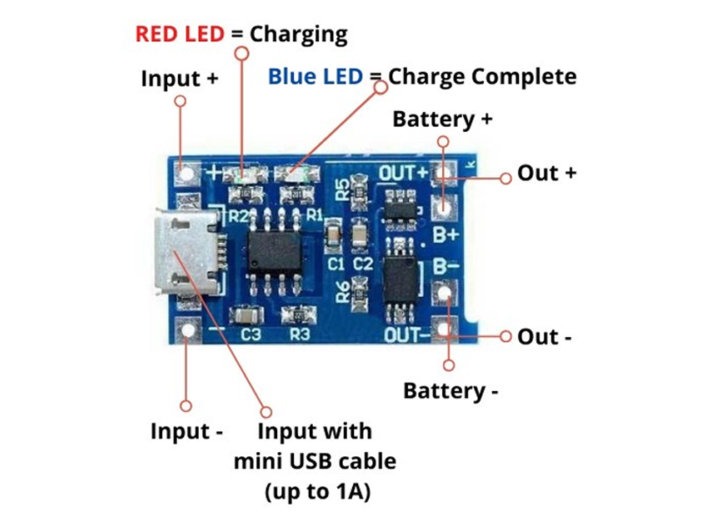

TP4056 PIN -forbindelser

Batteriforbindelser

Opret en stabil forbindelse mellem Bat+ og Bat-pins og batteriterminalerne, der fremmer en pålidelig strøm af energi.Brugen af ​​stik af høj kvalitet introducerer minimal modstand, fremmer optimal ydelse og glat drift.

Strømforsyningsforbindelser

Integrer i+ og i- med en pålidelig 5V strømkilde.Stabil spænding input plejer enhedens funktionalitet, og udsving kan føre til uventede udfordringer.Proaktiv styring af strømforsyning minimerer afbrydelser og sikrer en problemfri arbejdsgang.

Indlæs forbindelser

Synk direkte ud+ og ud- med belastningen, hvilket letter kontinuerlig strøm under opladning.Denne konfiguration sikrer problemfri enhedsdrift, mens den afbalancerer energifordeling.Et godt afrundet greb om belastningskrav forstærker systemeffektiviteten, der drager fordel af både ydeevne og sikkerhed.

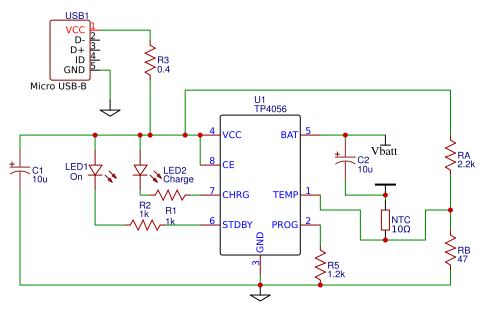

TP4056 Driftsprincipper

Modulet sikrer præcis regulering af spænding og strøm, som dybt påvirker opladningsprocesser.Forbindelse til en strømkilde gennem USB, det administrerer omhyggeligt forskellige opladningsstadier for at forbedre både sikkerhed og effektivitet.En sådan regulering udvider batteriets levetid og forbedrer energiudnyttelsen.

Tre-trins opladningsmetode

Indledende konstant strøm (CC) fase

I starten fungerer modulet i konstant strøm (CC) -tilstand, hvilket giver en stabil strømstrøm til batteriet.Denne fase letter hurtig opladning, mens de termiske niveauer holder de termiske niveauer afbalanceret.Effektiv termisk styring her afværger overophedning, et vidnesbyrd om velraffineret praksis udviklet over tid.

Overgang til konstant spændingsfase (CV)

Når batteriet nærmer sig fuld kapacitet, bevæger det sig ind i den konstante spændingsfase (CV).Under denne overgang opretholder modulet en stabil spænding, der tillader sikker opladning uden overspændingsrisici.Denne teknik gifter sig i forhold til effektiviteten med sikkerhedsforanstaltninger og udvikler sig gennem kontinuerlige teknologiske forbedringer.

Blid trickle -ladningsfase

Når det nærmes fuld opladning, skifter modulet i Trickle Charge -tilstand.Denne blide færdiggørelsesfase sikrer, at batteriet er delikat toppet og opretholder dens levetid og kapacitet.Metoden drager fordel af nuancerede justeringer, der sigter mod at udvide batterisundheden, informeret af krydret indsigt.

Anvendelser af TP4056 -modulet

Bærbar elektronik

TP4056 er vidt brugt i bærbar elektronik, værdsat for sin kompakte form og effektive opladningsfunktioner.Integrering af dette modul sikrer afbalanceret energiforbrug, fusionering af ydelse med holdbarhed.Opladningspraksis og enhedsinteraktion kan man væsentligt forbedre batteriets levetid og levere konkrete fremskridt i dagligdagen.

Udformning af DIY -batteripakker

For DIY -batteripakke -entusiaster fremkommer TP4056 som et betroet stykke til udformning af brugerdefinerede løsninger.Det tilbyder en enkel metode til at oplade lithium-ion-celler sikkert.Gennem praktiske eksperimentering og iterative justeringer, formede innovative opsætninger, der er skræddersyet til deres unikke forhåbninger, hvilket sikrer, at både sikkerhed og effektivitet er opfyldt.

Batteristyringssystemer

Som en komponent i batteristyringssystemer bidrager TP4056 til at opretholde batterisundhed og forlænge levetiden.Det hjælper med at afværge problemer som overopladning og overopladning.Observationer fra praktisk brug fremhæver betydningen af ​​at finjustere hvert system for at imødekomme dets specifikke miljø.

Power Banks

Indlejring af TP4056 i Power Banks viser sin fleksibilitet i bærbare effektløsninger og revolutionerer, hvordan man styrer energi på farten.Feedback fra forskellige mennesker peger på designforbedringer med fokus på energieffektivitet, opladning af hastighed og kompakthed, imødekommer det stigende behov for mobilforbindelse.

Solopladere

I solopladningssammenhænge går TP4056 til bæredygtig energi ved at styre den sporadiske strøm fra solcellepaneler effektivt.Dette åbner veje for miljøvenlige innovationer inden for områder med begrænset elektrisk infrastruktur.Lektioner fra praktiske applikationer Optimering af panelplacering og opbevaringsstrategier for at maksimere energifangst og brug.

Fordelene ved TP4056 -modulet

Effektivitet og ydeevne

TP4056-modulet udmærker sig i effektivt opladning af lithium-ion-batterier.Ved dynamisk justering af opladningsstrømme i henhold til batteriets behov forbedrer det batteriets levetid og sikrer spids ydelse.Med justerbare aktuelle indstillinger tilbyder det tilpassede løsninger til forskellige batterispecifikationer og viser dens tilpasningsevne.

Beskyttelsesfunktioner

Sikkerhed forbliver et hovedelement i TP4056 -modulet med overstrøm og overtemperaturbeskyttelse.Disse målinger beskytter både modulet og batteriet mod potentiel skade og tilbyder pålidelighed, der beriger ethvert elektronisk projekt.Mange værdsætter disse indbyggede beskyttelser til at forenkle design og bevare plads, hvilket eliminerer nødvendigheden af ​​ekstra sikkerhedskredsløb i kompakte enheder.

Pålidelighed under forskellige forhold

Under forskellige miljøforhold leverer TP4056 -modulet stabil ydeevne endda midt i omgivelsestemperatur og indgangsspændingsvariationer.Denne modstandsdygtighed er stor, især i projekter, der er sat i dynamiske miljøer som konsekvent drift.

Brugervenlig operation

Dets brugervenlighed bidrager til TP4056 -modulet med ligetil forbindelser og enkel drift, det er tilgængeligt for dem, der går i gang med deres første elektroniske projekter.Denne brugervenlige natur giver dig mulighed for at udforske kreativitet og innovation uden at blive sammenfiltret i komplicerede opsætningsprocesser.

Strategier til maksimering af ydeevne

Prioritere komponenter af høj kvalitet

Valg af overlegne komponenter forbedrer holdbarheden og ydeevnen.Materialer med høj kvalitet tilbyder forbedret funktionalitet og udvidet anvendelse, hvilket reducerer besværet med udskiftninger.Valg af velrenommerede mærker kan øge systemets stabilitet og give en mere tilfredsstillende færdigheder.

Optimer ventilation

Airflow spiller en rolle i at opretholde spidsydelse.Komponenter som CPU'er og GPU'er udsender betydelig varme, der skal styres effektivt.Innovative kølingsløsninger, herunder flydende kølesystemer, kan forhindre overophedning og forbedring af systemet pålidelighed.

Regulere temperaturniveauer

Temperaturekstremer kan drastisk påvirke både ydeevne og levetid for komponenter.Konsekvent overvågning hjælper med at afværge potentiel skade.Termiske sensorer er fordelagtige til at advare temperaturpunkterne, der beskytter værdifuldt udstyr.

Tilsyn med opladningsmetoder

Vigilant styring af opladningsvaner understøtter batterisundhed.Smarte opladere, der intelligent ændrer aktuelle, hjælper med at undgå overopkrævning.Opretholdelse af ladningsniveauer mellem 20% og 80% kan udvide batteriets levetid ved at reducere stress på battericeller.

Tilpas ladestrømme

Valg af passende opladningsstrømme lindrer batteristress.Langsom opladning kan føre til reduceret varmeproduktion, hvilket påvirker batteriets levetid positivt.At anvende adaptive opladningsteknologier kan yderligere forbedre holdbarheden af ​​batteridrevne systemer.

Minimer dybe udledninger

Undgå dybe udledninger AIDS til at opretholde batterisundhed.Bevis viser, at rutinemæssigt udtømmende batterier fuldstændigt kan føre til kapacitetstab.Opretholdelse af en konsekvent opladningsrutine kan holde batterier effektiv og forlænge deres operationelle effektivitet.

Fejlfinding af almindelige problemer

Forståelse af LED -indikatorer

Kontroller først, at LED -forbindelser er justeret og sikre.Undersøg for løse ledninger, der kan forstyrre signaler.Sørg for, at LED -komponenter selv fungerer.Brug af et multimeter til at sammenligne spændingsniveauer med specifikationer giver et praktisk diagnostisk værktøj.

Forbedring af opladningshastigheder

Utilstrækkelige aktuelle indstillinger eller utilstrækkelige strømkilder kan forårsage langsom opladning.Evaluer opladerens output og enhedens krav, da moderne enheder ofte har specifikke wattage -behov.For eksempel kan bytte til en certificeret oplader fra en generisk løsning løse vedvarende langsom opladning og demonstrere kompatibilitetens subtile påvirkning.

Undgå overophedning

At sikre korrekt luftstrøm er Gud for termisk kontrol.Stedenheder i ventilerede pletter, undgå trange områder, hvor varme akkumuleres.Regelmæssige opgaver som at rydde støv fra ventilationsåbninger og fans bidrager til termisk styring, en praksis, der ofte gentages af producenterne.

Afbødende opladning af afbrydelser

Defekte forbindelser fører ofte til opladning af afbrydelser.Undersøg kabler og porte for støv, affald eller skade, der kan hindre kontakten.Mindre forurenende stoffer kan gradvist påvirke forbindelsen, indtil de er ryddet.

Maksimering af batteriets ydelse

Et batteri, der ikke holder opladning, kræver sandsynligvis en udskiftning af høj kvalitet.Brug diagnostiske værktøjer til at vurdere batterisundhed og effektivitet, hvilket giver indsigt i opladningscyklusser og levetid.Kvalitetsudskiftninger forynger ofte aldringsenheder, forbedrer ydelsen.

Konklusion

TP4056-opladningsmodulet skiller sig ud som en alsidig og effektiv løsning til styring af lithium-ion-batteriopladning, udstyret med robuste sikkerhedsfunktioner og tilpasningsdygtige til forskellige applikationer.TP4056-modulet fremmer pålidelighed, effektivitet og ydelse i batteridrevne enheder, hvilket gør det til en god komponent i at fremme moderne teknologiske løsninger.Denne efterforskning viser den indflydelse, som dedikeret opladningsteknologi som TP4056 kan have på både hverdagslige og specialiserede elektroniske applikationer, hvilket opfordrer dig til at udnytte disse fremskridt for at optimere dine elektroniske projekter.
