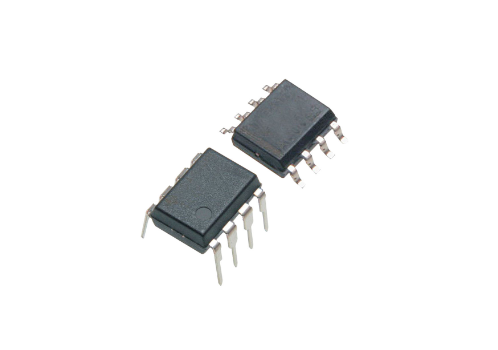

AD620 Instrumenteringsforstærker: Datablad, pin -konfiguration og skematisk oversigt

AD620 -instrumenteringsforstærkeren er kendt for sin præcision og alsidighed, hvilket gør det til et betroet valg på tværs af forskellige brancher.Med høj nøjagtighed og lavt strømforbrug udmærker AD620 sig i applikationer såsom medicinsk instrumentering, industriel automatisering og præcisionsdatasystemer.At forstå pinout og operationelle detaljer om denne forstærker er påkrævet til problemfri systemintegration, hvilket sikrer optimal ydelse i ethvert design.I denne artikel vil vi udforske nøglefunktioner, pin-konfiguration og applikationer af AD620, hvilket fremhæver, hvorfor det forbliver en go-to-løsning til din pålidelige forstærkning.

Katalog

AD620 Oversigt

De AD620 er en økonomisk og høj præcisionsinstrumenteringsforstærker.Det giver mulighed for at få justering op til 10.000 ved hjælp af kun en modstand.Fås i 8-bly Soic og Dip Packaging, det tilbyder et kompakt fodaftryk sammenlignet med diskrete design.

Enheden sikrer minimalt strømforbrug med en maksimal forsyningsstrøm på 1,3 mA, hvilket gør den velegnet til batteridrevne og bærbare applikationer.AD620 kan prale af høj nøjagtighed med en maksimal ikke -linearitet på 40 ppm, en forskydningsspænding på 50 μV max og en forskydningsdrift på 0,6 μV/° C max.Disse specifikationer gør det effektivt i anskaffelsessystemer til præcisionsdata, såsom vejskalaer og transducergrænseflader.Den har lav støj og lav input bias strøm, som er bemærkelsesværdige for medicinsk udstyr, der kræver nøjagtige aflæsninger.

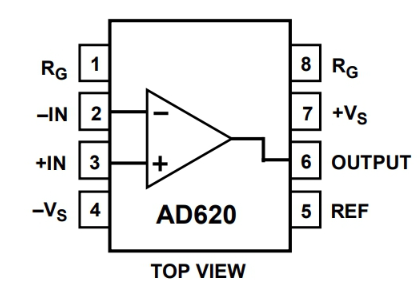

AD620 PIN -konfiguration

AD620 CAD -model

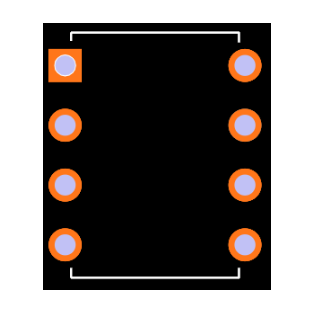

Fodspor

Funktioner af AD620

Funktion	Beskrivelse
Brugervenlighed	Enkel at bruge design med ekstern modstand til gevinst justering.
Gevinstområde	Få sæt med en ekstern modstand, justerbar fra 1 til 10.000.
Strømforsyningsområde	Fungerer over et bredt forsyningsinterval på ± 2,3 V til ± 18 V.
Præstation	Overgår traditionel 3-op-amp-instrumentering Forstærkerdesign.
Emballage	Fås i 8-bly dip og SOIC-pakker.
Lavt strømforbrug	Maksimal forsyningsstrøm på 1,3 Ma.
DC Performance	B -klasse har fremragende DC -ydeevne.
Input offset spænding	Input offset spænding på 50 μV.
Input offset drift	Lav inputforskydningsdrift på 0,6 μV/° C.
Input bias strøm	Maksimal indgangsbiasstrøm på 1,0 NA.
Fælles-mode afvisningsforhold	Fælles-mode afvisningsforhold på 100 dB minimum ved G = 10.
Lav støj	Indgangsspændingsstøj på 9 NV/√Hz ved 1 kHz.
Inputstøj	0,28 μV peak-to-peak-støj i 0,1 Hz til 10 Hz-området.
AC -specifikationer	Funktioner fremragende AC -ydeevne med 120 kHz båndbredde ved g = 100.
Afviklingstid	Hurtigt afviklingstid på 15 μs til 0,01%.

Specifikationer for AD620

Her er en detaljeret tabel over de analoge enheder Inc. Ad620 mia Tekniske specifikationer, attributter og parametre sammen med dele med lignende specifikationer.

Type	Parameter	Detaljer
Kontakt plettering	Bly, tin	Bly/tin
Mount	Gennem hul	Gennem hul
Monteringstype	Gennem hul	Gennem hul
Pakke / sag	8-dip (0,300, 7,62 mm)	8-dip (0,300, 7,62 mm)
Antal stifter	8	8
Antal elementer	1	1
Driftstemperatur	-40 ° C ~ 85 ° C.	-40 ° C ~ 85 ° C.
Emballage	Rør	Rør
JESD-609-kode	E0	E0
PBFree -kode	Ingen	Ingen
Delstatus	Forældet	Forældet
Fugtfølsomhedsniveau (MSL)	1 (ubegrænset)	1 (ubegrænset)
Antal afslutninger	8	8
ECCN -kode	EAR99	EAR99
Modstand	10Gohm	10Gohm
Max strømafledning	650MW	650MW
Terminal position	Dual	Dual
Antal funktioner	1	1
Forsyningsspænding	15v	15v
Terminal tonehøjde	2,54 mm	2,54 mm
Basisdelenummer	AD620	AD620
Pin -tælling	8	8
Driftsforsyningsspænding	36V	36V
Driftsforsyningsstrøm	1.3mA	1.3mA
Nominel forsyningsstrøm	1.3mA	1.3mA
Strømafledning	650MW	650MW
Slew rate	1,2V/μs	1,2V/μs
Forstærkertype	Instrumentering	Instrumentering
Fælles tilstand afvisningsforhold	93 db	93 db
Nuværende - input bias	500pa	500pa
Spænding - Forsyning, enkelt/dobbelt (±)	4.6V36V ± 2,3v18v	4.6V36V ± 2,3v18v
Outputstrøm pr. Kanal	18mA	18mA
Input offset spænding (VOS)	30 mV	30 mV
Negativ forsyningsspænding-NOM	-15v	-15v
Spænding - Input Offset	15μv	15μv
-3db båndbredde	1MHz	1MHz
Input Offset Current-Max (IIO)	0,00075μA	0,00075μA
Spændingsgevinst	1	1
Spændingsgevinst-nom	10	10
Ikke-linearitet-max	0,00%	0,00%
Længde	9,27 mm	9,27 mm
Højde siddende (max)	4,57 mm	4,57 mm
Strålingshærdning	Ingen	Ingen
ROHS -status	Ikke-Rohs-kompatible	Ikke-Rohs-kompatible
Blyfri	Indeholder bly	Indeholder bly

Alternativer af AD620

Delnummer	Beskrivelse	Fabrikant
AD620BRZ-RL	Instrumenteringsforstærker, 85 UV Offset-Max, 1 MHz bånd Bredde, PDSO8, blyfri, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BRZ-hjul	Instrumenteringsforstærker, 85 UV Offset-Max, 1 MHz bånd Bredde, PDSO8, MS-021-AA, SOIC-8	Analoge enheder Inc.
AD620BR-hjul	Lav drift, lav effektinstrumenteringsforstærker med indstillede gevinster af 1 til 10000	Analoge enheder Inc.
AD620BRZ-R7	Lav drift, lav effektinstrumenteringsforstærker med indstillede gevinster af 1 til 10000	Analoge enheder Inc.
AD620BRZ	Instrumenteringsforstærker, 85 UV Offset-Max, 1 MHz bånd Bredde, PDSO8, blyfri, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BR	Instrumenteringsforstærker, 85 UV Offset-Max, 1 MHz bånd Bredde, PDSO8, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BRZ-Reel7	Instrumenteringsforstærker, 85 UV Offset-Max, 1 MHz bånd Bredde, PDSO8, MS-021-AA, SOIC-8	Analoge enheder Inc.

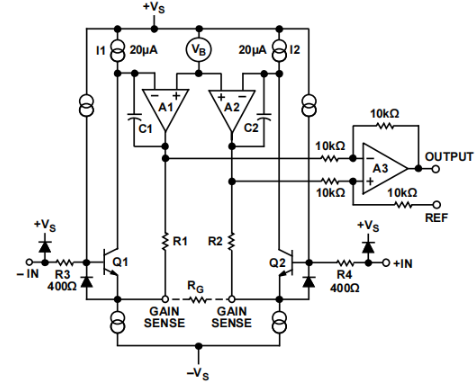

Forenklet skematisk AD620

Ideelle applikationer til AD620

AD620, med sin ekstraordinære nøjagtighed og minimale offset-spænding, finder sig hjemme i forskellige datasystemer med høj præcision.Sådanne systemer spænder over applikationer som vægtskalaer og transducergrænseflader, hvor forfølgelsen af ​​måleanøjagtighed er ubarmhjertig.

Præcisionsdatasystemer

AD620 trives i miljøer, hvor præcision er dominerende.Tag veje skalaer, ofte anvendt i forskningslaboratorier eller industrielle indstillinger: Her kan hver måling være et skridt hen imod banebrydende videnskabelige opdagelser eller overlegen produktkvalitet.Forstærkerens høje fælles-mode-afvisningsforhold (CMRR) og lave støjegenskaber er rygraden i denne pålidelige og præcise ydelse.

Transducer -grænseflader

Transducer -interface -applikationer er en anden arena, hvor AD620 viser sine kapaciteter.Overvej transducere, der transformerer fysiske fænomener, såsom tryk, temperatur eller kraft til elektriske signaler.Nøjagtigheden af ​​disse konverteringer er alvorlig - det være sig i den nøjagtige kontrol af industrielle automatiseringssystemer eller den årvågne overvågning af miljøforhold.AD620's høje inputimpedans spiller en hovedrolle i at bevare signalintegritet, hvilket gør det til et overbevisende valg for disse grænseflader.

Medicinske applikationer

I verdenen af ​​medicinske instrumenter skinner AD620 lyst.Enheder såsom elektrokardiogrammer (EKG'er) og ikke-invasive blodtryksmonitorer er afhængige af høj nøjagtighed og minimal signalinterferens for at levere pålidelig diagnostik.Her kræves AD620's lav støj og biasstrøm.Desuden udvider forstærkerens dygtighed til at bevare strømmen markant batteriets levetid på bærbart medicinsk udstyr - et vigtigt træk i dagens landskab med mobile sundhedsløsninger, hvor hver ekstra times drift kan gøre en dybtgående forskel.

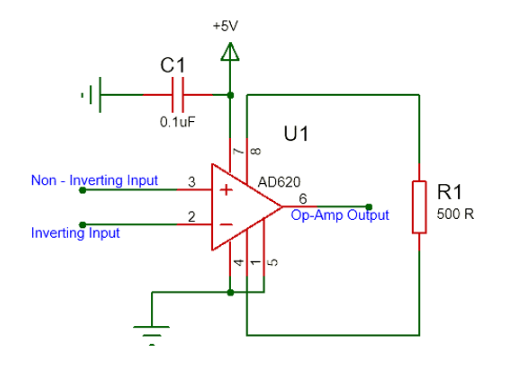

Hvordan man betjener og optimerer AD620?

Betjening af AD620 involverer en række ligetil trin.Til at begynde med skal du effektivt styre den integrerede kredsløb (IC) strøm ved at knytte stift 7 til strømforsyningen og pin 4 til jorden.En enkelt +5V -forsyning er ofte tilstrækkelig til denne opgave.At sikre, at pin 2 (ikke-inverterende) og pin 3 (invertering) administrerer indgangssignalet, er nyttigt til korrekt funktionalitet.For at stabilisere output, når der ikke er nogen spændingsforskel mellem inputstifter, typisk malet pin 5 (reference) sammen med pin 4.

At kontrollere AD620's gevinst er en meget strømlinet proces, der kræver kun en ekstern modstand.Indstil forstærkningen ved at placere en modstand (f.eks. 500Ω for en forstærkning på 100) mellem stifter 8 (+Rg) og 1 (-rg).Gevinsten beregnes derefter ved hjælp af formlen.

G = (49,4 kΩ / r_G) + 1.

Denne formel sikrer nøjagtige gevinster ved passende at vælge modstandsværdier og tilbyde en enkel, men alligevel kraftig metode til at skræddersy forstærkerens ydelse til specifikke behov.Et ofte overset aspekt er input bias -strømmen.AD620's design minimerer denne strøm, men afbøde enhver ubalance i kildenimpedansen, der er forbundet til inputstifterne, er stadig at slå sig ned.Minimering af uoverensstemmelsen reducerer offset -spænding, hvilket forbedrer den samlede nøjagtighed, hvilket for det meste er farligt i præcisionsinstrumentering, hvor små uoverensstemmelser betyder noget.Temperaturvariationer kan påvirke AD620's ydelse væsentligt.At sikre, at den modstand, der bruges til forstærkningsindstillingen, har en lavtemperaturkoefficient, er fordelagtig for at opretholde stabil forstærkning på tværs af et bredt temperaturområde.I applikationer, der er berørt af miljøforhold, er denne stabilitet nyttig til ensartet ydelse.I praktiske scenarier som industrielle overvågningssystemer er opretholdelse af stabilitet i forstærkning på trods af temperatursvingninger aktive for at undgå måling af unøjagtigheder.Dette understreger vigtigheden af ​​at vælge passende komponenter, der er i harmoni med det operationelle miljø, hvilket sikrer pålidelig og nøjagtig overvågning.Referencestiften (pin 5) påvirker udgangsspændingen signifikant.Jordning af denne pin sammen med pin 4 nuller typisk output, når der ikke er nogen indgangsspændingsforskel.I mere avancerede opsætninger kan forbindelsen af ​​denne pin imidlertid til en bestemt spænding introducere en kendt forskydning i output, hvilket er gavnligt i applikationer, der kræver nøjagtige spændingsreferenceskift.

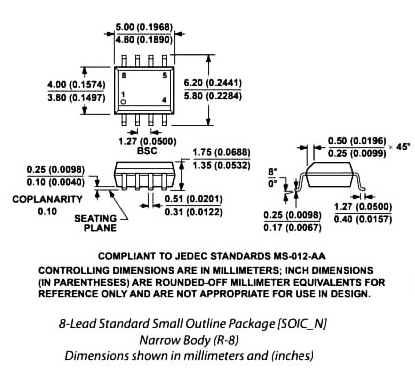

AD620 Emballage

Om analoge enheder

Analog Devices Inc. (NASDAQ: ADI) udmærker sig i design, fremstilling og markedsføring af højtydende analoge, blandede signale og digitale signalbehandling (DSP) integrerede kredsløb.Adi blev oprettet i 1965 og har forpligtet sig til at overvinde komplekse tekniske udfordringer i signalbehandling.Deres geniale løsninger har magten til at vende fænomener i den virkelige verden som temperatur, tryk og hastighed til præcise elektriske signaler, hvilket muliggør forskellige og praktiske anvendelser over hele kloden.

I løbet af årtier er ADI overført fra at fokusere udelukkende på analog teknologi til at omfavne en mere holistisk tilgang, der inkluderer blandet signal- og DSP-teknologier.Dette skift spejler en bredere tendens inden for elektronikindustrien mod at integrere flere funktioner i en enkelt chip, hvilket forbedrer ydelse og skærer strømforbrug.ADIs løsninger finder deres plads i applikationer på tværs af industriel automatisering, sundhedsydelser, forbrugerelektronik og bilsystemer.

ADIs portefølje omfatter en lang række teknologier præcisionsanaloge produkter, såsom forstærkere, lineære produkter og datakonvertere, som er alvorlige til sensing og måling i høj opløsning.Blandede signalopløsninger, der kombinerer analoge og digitale kredsløb på en enkelt chip, giver forbedret funktionalitet og effektivitet.

Datablad PDF

AD620 mia. Datablad:

AD620.pdf

AD620BRZ-R7 Datablad:

AD620.pdf

Ofte stillede spørgsmål [FAQ]

1. Kan AD623 erstatte AD620?

AD620 og AD623 er begge enkeltinstrumenteringsforstærkere med PIN -kompatibilitet.Den særskilte faktor mellem dem ligger i deres strømforsyningskrav: AD620 har brug for dobbeltforsyninger, mens AD623 kan fungere med enten dobbelt eller enkelt forsyninger.Derfor kan AD620 erstattes med AD623, hvis det originale kredsløb bruger dobbelt strømforsyninger.Du kan ofte vælge AD623 for dens energieffektivitet og forenklet effektdesign, da det fungerer med en enkelt forsyning.Efter en sådan substitution forbliver mikrocontroller -bestyrelsens ydeevne stabil og fortsætter med at udføre sine opgaver problemfrit, hvilket sikrer pålidelighed i praktiske anvendelser.

2. Hvad repræsenterer AD620 -stifterne?

P1 og P8: Eksterne gevinstindstillingsmodstande

P2 og P3: Inputterminaler

P6: Outputterminal

P4 og P7: ± 5V strømforsyninger

P5: Referencespændingsindgang (400 mV)

Denne specifikke PIN -konfiguration letter strukturerede og optimerede komponentforbindelser, hvilket sikrer ensartet ydelse og forenkling af fejlfindingsprocesser.

3. Hvordan fungerer AD620?

AD620 er baseret på et traditionelt tre-op-amp-design, men inkluderer betydelige ydelsesforbedringer med bred strømforsyningsområde (± 2,3– ± 18 V) og lavt strømforbrug (maksimal strøm på 1,3 Ma).Disse funktioner gør det velegnet til lavspændingsdesign med lav effekt.Dens monolitiske opbygning og laserkalibrering garanterer høj præcision.Brug af et differentielt bipolært input gennem en ß -proces opnår lavere indgangsbias -strøm og stabiliserer samlerstrøm via intern feedback.Forstærkningsligningen er G = 49,4 kΩ / R_G + 1, hvor R_G er den eksterne modstand, der kontrollerer gevinsten.Dette afspejler innovativ praksis inden for elektronik og fremhæver vigtigheden af ​​nøjagtighed og effektivitet i moderne komponentdesign.

4. hvilket signal output?

AD620, som en justerbar forstærkningsinstrumenteringsforstærker, leverer et spændingssignal.Denne output -alsidighed er især insisterende på applikationer, der kræver præcis signalforstærkning, såsom medicinsk instrumentering og industriel processtyring.Dets evne til at tilvejebringe nøjagtigt signalforstærkning understreger sin rolle i at opretholde høje standarder for ydeevne i alvorlige anvendelser.

5. Hvorfor er AD620 -output altid negativ?

Hvis output forbliver negativ på trods af et ± 5V -input, kan flere faktorer spille for stor gevinst og kredsløbsubalance.Undersøg den justerbare modstand knyttet til Gain Pins for at sikre, at den opfylder databladspecifikationer, og at gevinsten ikke er for høj, hvilket kan reducere risikoen for at forstærke interferenssignaler.Ved at opretholde en moderat gevinst i den første fase og afbalancere bias -modstanden, kan du adressere signalfidelitet og stabilitetsproblemer effektivt.Disse fejlfindingsteknikker understreger praktiske foranstaltninger for at opretholde signalintegritet i analoge kredsløb.
