AD8130AR Forstærkervejledning: Funktioner, pinout, applikationer og datablad

Denne guide handler om AD8130AR, en højhastighedsforstærker.Det er designet til at tage signaler fra kabler fra snoede par (den slags, der ofte bruges i netværk) og forvandle dem til rene, enkelt-endte signaler, som andre dele af et system kan bruge.I denne artikel lærer du, hvad AD8130AR gør, hvordan den fungerer indeni, hvor du kan bruge den, og hvilke versioner der er tilgængelige til forskellige behov.

Katalog

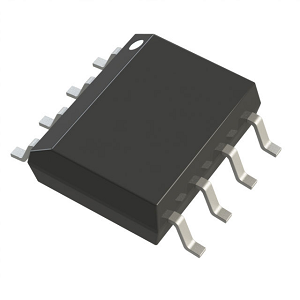

AD8130AR Oversigt

De AD8130AR er en højhastighedsdifferentiel modtagerforstærker designet til præcisionssignal transmission over snoede kabler.Som en del af AD8129/AD8130-familien udmærker det sig i at konvertere differentielle signaler til enkelt-endte output med fremragende signalfidelitet.Med en bred-3 dB båndbredde på 270 MHz og en enestående dræbningshastighed på 1090 V/µs er det ideelt til transmission af analog eller digital video og højhastighedsdata.AD8130AR tilvejebringer fremragende afvisning af fælles-mode målt ved 94 dB ved lave frekvenser og 70 dB ved 10 MHz, hvilket giver den mulighed for at fungere effektivt selv over lave omkostninger, ikke-skovet kabling.Det understøtter et bredt strømforsyningsinterval, fra en enkelt +4,5 V til dobbelt ± 12,6 V -skinner, hvilket muliggør anvendelse på tværs af forskellige systemspændinger uden behov for isoleringstransformatorer.AD8130 er enheds-gain-stabil og bedst egnet til høj båndbredde, lav-forstærkede applikationer.

Hvis du leder efter pålidelige, højtydende modtagerforstærker, er AD8130AR et godt valg.Placer din bulkordre hos os i dag for at holde dine højhastighedssystemer kørende med konsekvent signalhåndtering med lavt støj.

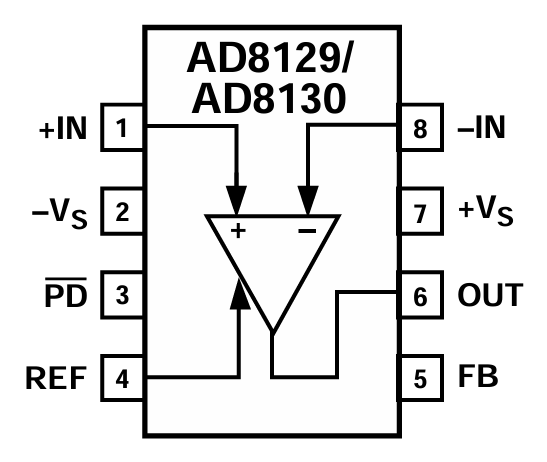

AD8130AR PIN -konfiguration

PIN -nummer	Pin -navn	Beskrivelse
1	+Ind	Ikke-inverterende input (positiv differentiel input)
2	–Vs	Negativ strømforsyningsspænding
3	Pd̅	Power-down Control (Active Low)
4	Ref	Referencespændingsinput (indstiller output fælles tilstand)
5	FB	Feedback PIN (til indstilling af gevinst eller stabilitet)
6	UD	Output fra forstærkeren
7	+Vs	Positiv strømforsyningsspænding
8	-I	Invertering af input (negativ differentiel input)

AD8130AR CAD -modeller

AD8130AR symbol

AD8130AR fodaftryk

AD8130AR 3D -model

AD8130AR -funktioner

Høj båndbredde: AD8130AR understøtter en −3 dB båndbredde på 270 MHz ved enhedsgevinst, hvilket giver den mulighed for at håndtere hurtige analoge og digitale signaler med minimalt tab eller forsinkelse.Dette gør det velegnet til højfrekvente applikationer såsom videooverførsel og højhastighedsdatalink.

Hurtig dræbningshastighed: Med en meget høj dræbningshastighed på 1090 volt pr. Mikrosekund kan forstærkeren hurtigt reagere på hurtige ændringer i indgangssignalet, hvilket sikrer skarpe signalovergange og reducerer forvrængning i hurtigt skiftende bølgeformer.

Fremragende fælles-mode-afvisningsprocent (CMRR): AD8130AR opnår 94 dB CMRR fra DC til 100 kHz, 80 dB ved 2 MHz og 70 dB ved 10 MHz.Dette gør det muligt for det at afvise uønsket støj eller interferens, der vises lige på begge input, selv ved høje frekvenser til brug med ikke-skærte snoede par-kabler.

Høj inputimpedans: Dets høje inputimpedans sikrer minimal belastning på signalkilden, bevarer signalintegritet og gør det lettere at interface med andre kredsløb.

Bred input fælles-mode spændingsområde: Det brede fælles-tilstandsområde betyder, at forstærkeren kan acceptere indgangsspændinger, der svinger langt over eller under jorden uden forvrængning, selv uden brug af transformere.

Lav inputstøj: AD8130AR opretholder et lavt støjgulv, hvilket gør det velegnet til præcisionsapplikationer såsom instrumentering og medicinsk udstyr.

Lav forvrængning: Forstærkeren tilbyder meget lav total harmonisk forvrængning, målt ved -79 dBC for et 1 V P-P-signal ved 5 MHz.Dette sikrer nøjagtig signalgengivelse i applikationer såsom video- eller RF -baseband -transmission.

Bred strømforsyningsområde : Det kan fungere fra en enkelt forsyning, der starter ved +4,5 V eller fra dobbeltforsyninger op til ± 12,6 V, der tilbyder kompatibilitet med en lang række systemspændinger og forbedring af designtilpasningsevne.

Power-down-funktion: Den integrerede strøm-down-pin gør det muligt at deaktivere enheden, når det ikke er nødvendigt, og bevare strømmen i batteridrevne eller energisensitive applikationer.

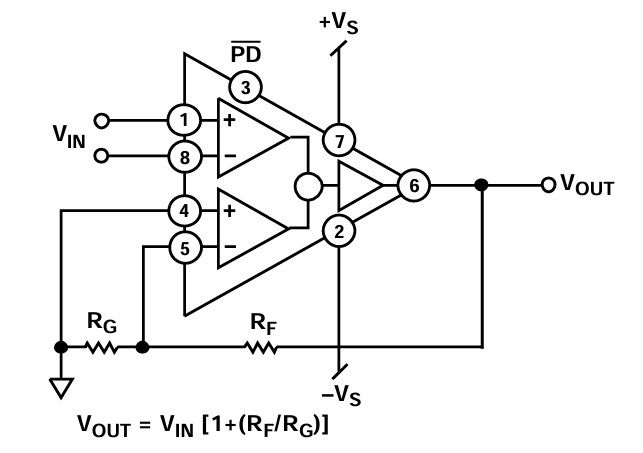

AD8130 Blokdiagram

Blokdiagrammet illustrerer den interne struktur af AD8130 og dens variant AD8130AR, som begge fungerer som differentiel modtagerforstærker.I kernen af ​​enheden er to interne differentielle forstærkere arrangeret til at behandle et enkelt-endet indgangssignal (V_IN) og producere en differentiel output.Signalet går ind på Pin 1 (ikke-inverterende input) og flyder gennem to matchede interne forstærkere, der opretholder fremragende fælles-mode-afvisning og signalfidelitet.Pin 5 er jordet gennem modstand RG, mens feedbackmodstand RF forbinder output tilbage til inverteringsstien, indstiller forstærkningen i henhold til formlen:

Denne feedbackarrangement sikrer stabilitet og præcis forstærkningskontrol.Strøm leveres til enheden via stifter 2 og 7, der er tilsluttet henholdsvis de negative og positive forsyningsskinner (-vs og +vs).Pin 6 udsender det endelige amplificerede signal, og pin 3 (PD) giver mulighed for nedtrækkekontrol for at spare strøm, når enheden ikke er i brug.Den interne differentielle arkitektur minimerer forvrængning og ekstern interferens, hvilket gør AD8130-serien egnet til at kræve højhastighedsapplikationer såsom præcisionsvideosignalfordeling over snoede par linjer.

AD8130AR -specifikationer

Type	Parameter
Fabrikant	Analoge enheder Inc.
Emballage	Rør
Delstatus	Forældet
Forstærkertype	Differential
Antal kredsløb	1
Slew rate	1100 V/µs
-3db båndbredde	290 MHz
Nuværende - input bias	500 na
Spænding - Input Offset	400 µV
Nuværende - forsyning	13 Ma
Nuværende - output / kanal	40 mA
Spænding - Forsyningsspænd (min)	4,5 v
Spænding - Forsyningsspænd (MAX)	25.2 v
Driftstemperatur	-40 ° C ~ 85 ° C.
Monteringstype	Overflademontering
Pakke / sag	8-SOIC (0,154 ", 3,90 mm bredde)
Leverandørenhedspakke	8-SOIC
Basisproduktnummer	AD8130

AD8130AR -applikationer

Højhastighedsdifferentielle linjemodtagere

AD8130AR er specialbygget til at modtage højfrekvente differentielle signaler, der transmitteres over snoede kabler.Dens fremragende afvisning af fælles-mode og bred båndbredde sikrer, at signalet forbliver rent og nøjagtigt, selv når ekstern elektrisk støj er til stede.Dette gør det ideelt til brug i industriel automatisering, kommunikationsforbindelser eller miljøer, hvor EMI og krydstale er bekymringer.

Differential-til-single-afsluttet konvertering

I mange systemer transmitteres signaler i differentiel form for støjimmunitet, men skal konverteres til en-sluttede signaler til yderligere behandling.AD8130AR håndterer denne konvertering med minimal forvrængning og bred spændingsstøtte, hvilket muliggør ren og effektiv grænseflade mellem differentielle udgange og enkelt-endte ADC'er, DSP'er eller analoge systemer.

Højhastighedsinstrumenteringsforstærkere

Takket være sin høje inputimpedans, lav støj og ekstraordinær linearitet er AD8130AR velegnet til instrumenteringsapplikationer.Det tillader præcise differentielle målinger og amplifikation uden at tilføje systemstøj, hvilket gør det værdifuldt i videnskabelige, medicinske eller industrielle sensorgrænseflader.

Niveau skiftende applikationer

AD8130AR imødekommer et bredt input-almindeligt spændingsområde, hvilket gør det muligt for det at skifte spændingsniveauer mellem systemer med forskellige jordpotentialer.Dette er nyttigt i systemer, der spænder over lange afstande eller forbinder forskellige effektdomæner uden at kræve isoleringstransformatorer eller yderligere hardware.

Analog og digital videosignal transmission

Med sin brede båndbredde og lave forvrængning er AD8130AR ideel til transmission af analoge eller digitale videosignaler over snoede par kabler.Det bevarer billedklarhed og timingintegritet, hvilket gør det velegnet til videoovervågningssystemer, udsendelsesudstyr eller maskinvisionsopsætninger, der kræver transmission med lang afstand.

Højhastighedsdatatransmissionssystemer

I datakommunikationssystemer er signalnedbrydning over afstand et stort problem.AD8130AR mindsker dette ved at opretholde høj signalfidelitet, selv over udvidede kabellængder, hvilket sikrer, at hurtige digitale signaler ankommer intakt.Det er et godt valg for systemer som Ethernet over snoede par, dataindsamlingsenheder eller digital kontrol -bagplan.

AD8130AR lignende dele

• AD8130ARZ-hjul

AD8130ARZ-hjulet er funktionelt identisk med AD8130AR, med de samme 270 MHz båndbredde, 1090 V/µs dræbehastighed og høj CMRR.Den vigtigste forskel ligger i sit emballageformat, denne version kommer i en blyfri, ROHS-kompatibel hjul, der er egnet til automatiseret SMT (Surface Mount Technology) samling.Det er ideelt til fremstillingsmiljøer med høj volumen, der søger miljøoverholdelse og effektive produktionsprocesser.

• AD8130ARMZ-hjul

Denne variant, AD8130ARMZ-hjul, deler alle kerneelektriske egenskaber ved AD8130AR, men kommer i en mini lille konturpakke (MSOP-8) snarere end standard SOIC.MSOP-formatet tilbyder et mindre fodaftryk, hvilket gør det ideelt til kompakte eller rumbegrænsede PCB-design uden at gå på kompromis med ydelsen.Det er et øverste valg til bærbare eller tætte indlejrede systemer.

• AD8130ARMZ-Reel7

AD8130ARMZ-Reel7 er den samme enhed som Armz-hjulsversionen, men leveres i et 7-tommer bånd-og-hjulsformat optimeret til specifikke pick-and-place-systemer.Det opretholder de samme højhastigheds-karakteristika med lav forvrængning, der tilbyder bekvemmelighed for samlebånd, der kræver strammere hjultolerancer eller mindre batchkørsler.

AD8130AR fordele

Aktiv feedbackarkitektur

I modsætning til traditionelle op-ampere bruger AD8130AR et aktivt feedback-design, der adskiller input- og feedbackstier.Dette reducerer interaktionen mellem signal og feedback, forbedring af stabiliteten og minimering af forvrængning.Det forbedrer også enhedens evne til at afvise støj til almindelig tilstand, hvilket gør den mere velegnet til differentiel signalbehandling over lange afstande.

Høj båndbredde og dræbte hastighed

Forstærkeren tilbyder en båndbredde på 270 MHz og en lynhurtig dræbningshastighed på 1090 V/µs.Disse egenskaber giver det mulighed for at håndtere hurtige kanter og højfrekvent indhold med minimalt forsinkelse eller signaltab, hvilket gør det ideelt til applikationer som videooverførsel, RF-basebånd eller digitale kommunikationssystemer.

Lav forvrængning og støj

Med et inputstøjniveau på kun 12,5 NV/√Hz og harmonisk forvrængning så lavt som −79 DBC ved 5 MHz, sikrer AD8130AR rent signalforstærkning med høj fidelitet.Dette gør det ideelt til følsom instrumentering og erhvervelse af præcisionsdata.

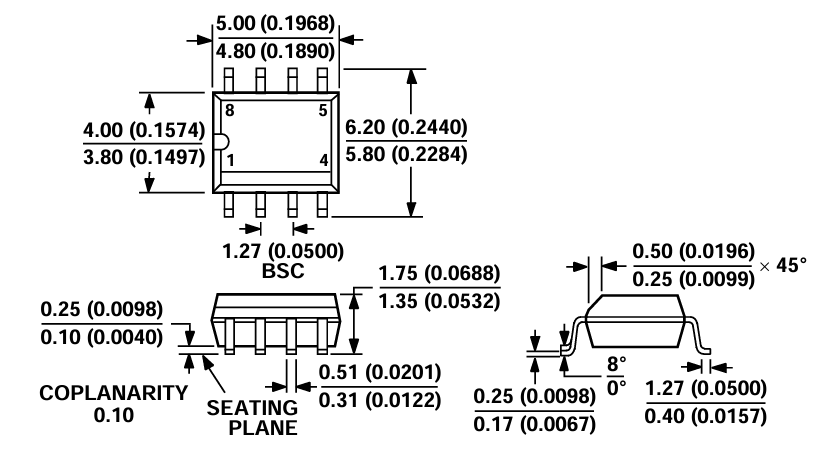

AD8130AR emballagedimensioner

Pakningsdimensioner

Parameter	Dimension (mm)
Kropsbredde	3,80 - 4,00
Kropslængde	4,80 - 5,00
Samlet bredde (med kundeemner)	5,80 - 6,20
Kropshøjde	1,35 - 1,75
Lead Pitch (pin -afstand)	1.27 (BSC)
Ledbredde	0,25 - 0,50
Bly tykkelse	0,17 - 0,25
Blylængde (fra pakken)	0,40 - 1,27
Standoffhøjde	0,10 - 0,25
Coplanaritet	0,10 (max)
Blybøjningsvinkel	0 ° - 8 °

Pakkeoversigt

AD8130AR Producent

AD8130AR fremstilles af Analoge Devices Inc. (ADI), et globalt kendt halvlederfirma, der er anerkendt for sit lederskab inden for højtydende analoge, blandede signal- og digitale signalbehandlingsteknologier.Adi blev grundlagt i 1965 og med hovedkontor i Wilmington, Massachusetts, og har opbygget et stærkt ry for at levere præcisionskomponenter, der driver alt fra industriel automatisering og instrumentering til kommunikationsinfrastruktur og avanceret forbrugerelektronik.Analoge enheder understreger kvalitet, innovation og langsigtet pålidelighed, hvilket gør dens komponenter, herunder AD8130AR-betroede løsninger i krævende ingeniørmiljøer.Med omfattende designstøtte, robust dokumentation og bevist produktionsekspertise sikrer ADI, at AD8130AR opfylder strenge standarder for signalfidelitet og systemydelse.

Konklusion

AD8130AR er et smart valg, når du har brug for en pålidelig forstærker, der holder signaler rene, selv over lange kabler eller på støjende steder.Det har en bred vifte af anvendelser fra videosystemer og højhastighedsdata til testudstyr og sensorer.Det fungerer godt med forskellige strømforsyninger og kommer i flere pakketyper, der passer til forskellige designs.Dens stærke ydelse, lav støj og betroet kvalitet fra analoge enheder gør det godt for enhver, der bygger hurtig og nøjagtig elektronik.
