ADM5170AP Line Driver Guide: Funktioner, pinout, applikationer og RS-232/RS-423 Signalkonvertering

Denne guide handler om ADM5170AP, en speciel chip, der hjælper med at sende signaler i digitale kommunikationssystemer.Det fokuserer på, hvordan denne chip tager grundlæggende logiske signaler (som TTL eller CMOS) og konverterer dem til stærkere RS-232 eller RS-423 signaler til bedre transmission.Det forklarer også, hvordan ADM5170AP giver dig mulighed for at vælge outputtilstand, justere signalhastigheden og bruge den effektivt.Det fremhæver, hvordan denne chip gør det lettere at oprette forbindelse og sende data klart og pålideligt over længere afstande.

Katalog

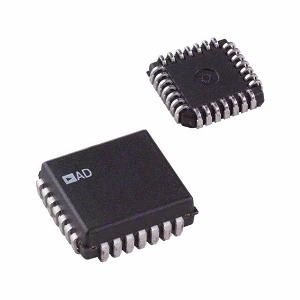

ADM5170AP Oversigt

De ADM5170AP er en alsidig octal line driver, der er skræddersyet til digitale kommunikationssystemer, der håndterer datahastigheder op til 116 kb/s.Det er unikt konstrueret til at acceptere TTL- eller CMOS-input, som derefter omvendes og oversættes til RS-232E eller RS-423A signalniveauer.Denne fleksibilitet styres af tilstanden Vælg input MS+ og MS–;Indstilling af begge til GND initierer RS-423-drift, hvorimod tilslutning af MS+ til VDD og MS– til VSS muliggør RS-232-drift.Output -dræbningshastigheden kan justeres fint fra 10 V/µs til 2,2 V/µs ved at tilslutte en ekstern modstand mellem SRA -hastighedsjusteringen (SRA) pin og GND, der kan rumme forskellige kabellængder og typer.Enheden har også output, der kan deaktiveres ved hjælp af EN (Aktivér input) -stiften, hvilket tillader deling af en fælles outputlinie, der forbedrer systemdesignfleksibilitet og effektivitet.ADM5170AP integrerer CMOS-teknologi med lav effekt, output-kortslutningsbeskyttelse og TTL/CMOS-kompatible input, hvilket gør det til et ideelt valg til højhastighedsmodemer, computer I/O-porte og oversættelsesapplikationer på logisk niveau.

Hvis du overvejer at opgradere dine systemer eller udvide din produktlinje, er ADM5170AP et smart valg.Kontakt os i dag for at afgive din bulkordre og sikre, at din beholdning imødekommer efterspørgslen med denne højtydende komponent.

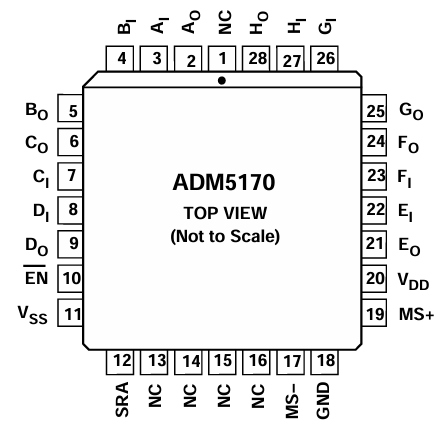

ADM5170AP PIN -konfiguration

Mnemonic	Fungere
VDd	Strømforsyningsindgang, +10 V ± 10%.
VSs	Strømforsyningsindgang, –10 V ± 10%.
GND	Jordstift.Skal tilsluttes 0 V.
ENjeg ...Hjeg	Digital input til drivere A til H.
ENO ...HO	RS-232/RS-423 Output fra drivere A til H.
Da	Aktivér pin.Når de er høje, er alle output 3-angivne.
MS+, MS–	Mode Vælg input.Bruges til at kontrollere outputniveauet svinge.Med MS+ & MS-tilsluttet til GND vælges RS-423A-outputniveauer.Med MS+ tilsluttet VDd og MS– tilsluttet VSs, RS-232 Outputniveauer er udviklet.
SRA	Slew rate juster input.En ekstern modstand (2 kΩ til 10 kΩ) forbundet mellem denne pin og GND bruges til at kontrollere output -dræbningen Hastighed (10 V/µs til 2,2 V/µs).

ADM5170AP CAD -modeller

ADM5170AP symbol

ADM5170AP fodaftryk

ADM5170AP 3D -model

ADM5170AP -funktioner

• Otte enkelt-endte linjedrivere: ADM5170AP inkluderer otte uafhængige linjedrivere i en pakke, hvilket giver mulighed for flere kanaler med datatransmission samtidig.Denne funktion er nyttig til komplekse digitale kommunikationssystemer, der kræver flere signaludgange

• Standarder overholdelse: Denne enhed er i overensstemmelse med EIA RS-232E, RS-423A og CCITT V.10/X.26-standarderne, hvilket sikrer, at den kan fungere glat inden for en række digitale kommunikationsrammer og er kompatible med internationale kommunikationsprotokoller.

• Programmerbar dræbningshastighed: Du kan justere output -dræbningshastigheden fra 10 V/µs til 2,2 V/µs ved at tilslutte en ekstern modstand mellem SRA -hastighedsjusteringen (SRA) pin og jord.Denne justerbarhed muliggør finjustering af signalintegritet i henhold til egenskaberne ved forbindelseskablet, hvilket reducerer signalrefleksioner og transmissionsfejl.

• Bred forsyningsspændingsområde : ADM5170AP fungerer med en forsyningsspændingsområde fra 9 V til 15 V for VDD og fra –9 V til –15 V for VSS.Dette brede rækkevidde rummer forskellige strømforsyninger og forbedrer enhedens fleksibilitet i forskellige systemkonfigurationer.

• CMOS -teknologi med lav effekt: Bygget med CMOS -teknologi med lav effekt reducerer ADM5170AP strømforbruget ned til 40 MW, når de er deaktiveret.Denne funktion er vigtig for energibesparelse i systemer, der kræver lange operationelle timer og bæredygtighed.

• 3-statsudgange: Outputstifterne på ADM5170AP kan deaktiveres ved hjælp af EN (Aktivér input) -stiften.Denne funktionalitet muliggør deling af almindelige kommunikationslinjer og forhindrer signalinterferens, hvilket gør den ideel til systemer, hvor flere drivere deler outputveje.

• TTL/CMOS kompatible input: Linjedriveren accepterer både TTL- og CMOS -inputniveauer og tilbyder alsidighed i grænseflade med forskellige logiske familier.Denne funktion forenkler designprocessen ved at fjerne behovet for yderligere niveau -skiftende hardware.

• Output kortslutningsbeskyttelse: Det inkluderer indbygget beskyttelse mod outputshorts, hvilket forbedrer pålideligheden og holdbarheden af ​​enheden ved at forhindre skader på grund af utilsigtede kortslutninger under drift.

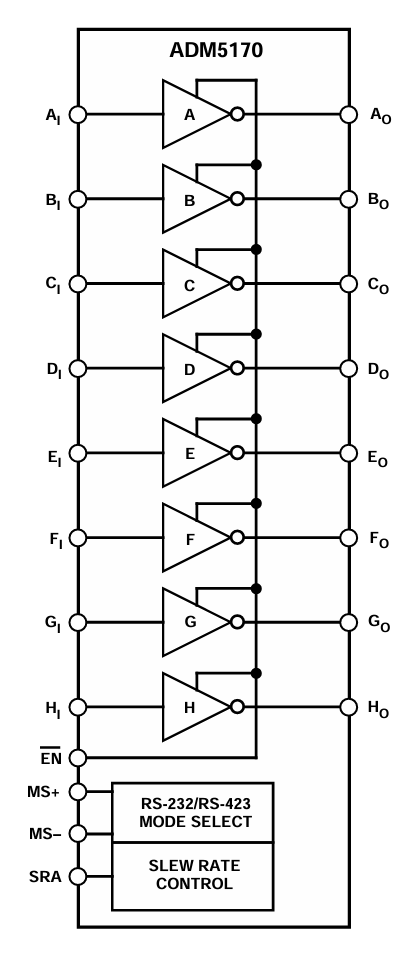

ADM5170AP -blokdiagram

De Blokdiagram af ADM5170AP Illustrerer sin funktion som en octal line driver, der håndterer otte input-output-signalkanaler mærket en gennem H. Hvert signalindgang (AI til HI) passerer gennem en dedikeret inverterende linjedriver, der konverterer TTL/CMOS Indgangssignaler til passende linjedriverudgangsniveauer (AO til HO).Disse output kan fungere under enten RS-232 eller RS-423-standarder, afhængigt af den tilstand, der er valgt via MS+ og MS–-stifterne.De Mode Vælg Blok i bunden af ​​diagrammet skifter mellem RS-232 og RS-423 signaleringsniveauer.

Derudover viser diagrammet en Slew Rate Control PIN (SRA), som gør det muligt at justere overgangshastigheden for outputsignalerne.Dette hjælper med at styre signalintegritet og elektromagnetisk interferens (EMI), især over længere transmissionslinjer.De Da Pin er en aktiveringskontrol, der aktiverer eller deaktiverer alle drivere samtidigt.Generelt er ADM5170AP en alsidig linjedriver, der bruges i digitale kommunikationssystemer, designet til at understøtte flere standarder og sikre pålidelig signaltransmission over serielle datalink.

ADM5170AP -specifikationer

Type	Parameter
Fabrikant	Analoge enheder Inc.
Emballage	Rør
Delstatus	Forældet
Type	Chauffør
Protokol	RS232, RS423
Antal drivere/modtagere	8/0
Datahastighed	116 kbps
Spænding - Forsyning	9V ~ 15V
Driftstemperatur	-40 ° C ~ 85 ° C.
Monteringstype	Overflademontering
Pakke / sag	28-LCC (J-Lead)
Leverandørenhedspakke	28-PLCC (11.51x11.51)
Basisproduktnummer	ADM5170

ADM5170AP Output Mode Programmering

ADM5170AP -chippen har to outputtilstande, der lader den fungere med forskellige spændingsstandarder til afsendelse af signaler.Disse tilstande er:

1. Lav outputtilstand: Denne tilstand følger RS-423A-standarden, der bruges til ligetil, punkt-til-punkt-kommunikation.For at bruge denne tilstand skal du tilslutte tilstanden Vælg stifter, mærket MS+ og MS–, direkte til jorden (GND).Denne opsætning holder spændingsniveauerne lavere og mere kontrolleret, hvilket er godt til at undgå interferens, når linjer er tæt på hinanden.

2. Høj outputtilstand: Denne tilstand matcher RS-232-standarden og er velegnet til scenarier, hvor kabler er lange, eller signalet skal rejse langt, da det giver mulighed for stærkere og højere spændingssignaler.For at aktivere denne tilstand skal du forbinde MS+ til den positive strømforsyning (VDD) og MS– til den negative strømforsyning (VSS).Dette gør output stærkere, hvilket sikrer, at signalet forbliver klart over længere afstande.

Input				Output
MS+	MS–	Da	Data
GND	GND	0	0	5 V til 6 V (RS-423)
GND	GND	0	1	–5 V til –6 V (RS-423)
VDd	VSs	0	0	(VDD-3 V) (RS-232) ¹
VDd	VSs	0	1	(VSS + 3 V) (RS-232) ¹
X	X	1	X	Høj z

ADM5170AP -applikationer

Højhastighedskommunikationssystemer

ADM5170AP er ideelt egnet til højhastighedskommunikationssystemer på grund af dens kapacitet til at håndtere datahastigheder op til 116 kb/s.Dette gør det perfekt til applikationer, der kræver hurtig og pålidelig datatransmission over netværk.

Computer I/O -porte og perifere enheder

Denne linjedriver bruges i vid udstrækning til interface af computerinput/output -porte og perifere enheder.Dens kompatibilitet med TTL/CMOS-niveauer og RS-232E/RS-423A-standarder sikrer, at det problemfrit kan integreres med en lang række computerhardware, forbedring af forbindelse og dataflow mellem enheder.

Højhastighedsmodemer

I betragtning af dens høje datahastighedshåndtering og justerbar dræbehastighed er ADM5170AP et fremragende valg til højhastighedsmodemapplikationer.Det hjælper med at modulere og demodulere datasignaler effektivt, hvilket sikrer klar og konsekvent internetforbindelse.

Printere

I printere hjælper ADM5170AP i den pålidelige transmission af data mellem computeren og printeren.Dens evne til at overføre data effektivt over længere afstande uden tab sikrer hurtig, hurtig trykningsoperationer.

Oversættelse af logisk niveau

Enheden spiller også en rolle i logisk niveauoversættelse, der konverterer TTL- eller CMOS-inputniveauer til RS-232E eller RS-423A outputniveauer.Denne funktion er god i systemer, hvor enheder fungerer på forskellige logiske niveauer, hvilket sikrer kompatibilitet og effektiv kommunikation på tværs af forskellige elektroniske komponenter.

ADM5170AP lignende dele

• ADM560JRSZ

• ADM5170JP-hjul

• ADM560JRS

ADM5170AP fordele

Dobbeltprotokolstøtte med tilstand Vælg

ADM5170AP gør det muligt at vælge mellem RS-232E og RS-423A output standarder ved hjælp af Mode Select Inputs (MS+ og MS–).Denne dobbelte kompatibilitet giver fleksibilitet i applikationsdesign og imødekommer forskellige kommunikationskrav uden behov for yderligere komponenter.

Otte uafhængige chauffører

Integrering af otte enkelt-endte linjedrivere i en pakke, ADM5170AP minimerer behovet for flere chips, sparer plads og reducerer kompleksiteten i systemdesign.Denne integration er fordelagtig i miljøer med begrænset PCB -ejendom.

Bred forsyningsspændingsområde

Enhedens evne til at betjene på tværs af et bredt forsyningsspændingsområde (9 V til 15 V for VDD og –9 V til –15 V for VSS) gør det tilpasningsdygtigt til forskellige kraftmiljøer, hvilket forbedrer dens anvendelighed i forskellige operationelle omgivelser.

Lavt strømforbrug

ADM5170AP med lav effekt CMOS -teknologi forbruger ADM5170AP mindre strøm, især når de er deaktiveret (kun 40 MW).Denne energieffektivitet gør den velegnet til applikationer, hvor der er behov for strømbeskyttelse, såsom batteridrevne enheder.

TTL/CMOS kompatible input

Dens kompatibilitet med standard TTL- og CMOS-logikniveauer sikrer ADM5170AP kan problemfrit interface med en bred vifte af digitale systemer, hvilket eliminerer behovet for niveau-skiftende hardware og forenkling af systemdesign.

Output kortslutningsbeskyttelse

Med indbygget beskyttelse mod outputshorts giver ADM5170AP forbedret holdbarhed og pålidelighed, der beskytter enheden og systemet mod skader forårsaget af utilsigtede kortslutninger under drift.

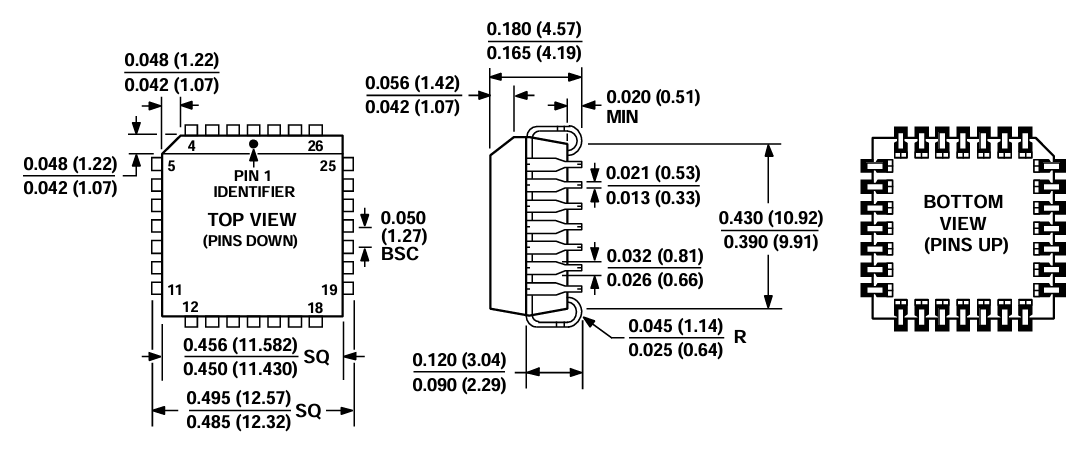

ADM5170AP -emballagedimensioner

Pakningsdimensioner

Parameter	Dimension (mm)
Kropsbredde (min - max)	12.32 - 12.57
Kropslængde (min - max)	11.43 - 11.58
Kropshøjde (min - max)	9.91 - 10.92
Lead Span (Min - Max)	4.19 - 4.57
Lead Pitch (typisk)	1.27
Bly tykkelse (min - max)	0,33 - 0,53
Blybredde (min - max)	0,64 - 1,14
Standoffhøjde (min)	0,51
Bly skulderbredde (min - max)	1,07 - 1,42
Hjørnesadius (R) (Min - Max)	0,64 - 1,14

Pakkeoversigt

ADM5170AP Producent

ADM5170AP er fremstillet af Analoge enheder Inc. (ADI), en globalt anerkendt leder inden for design og produktion af højtydende analoge, blandede signale og digitale signalbehandling (DSP) integrerede kredsløb.Grundlagt i 1965 og med hovedkvarter i Wilmington, Massachusetts, er ADI kendt for at levere banebrydende halvlederløsninger, der betjener applikationer på tværs af industrier som kommunikation, industriel automatisering, bilsystemer og forbrugerelektronik.ADIs ry for pålidelighed og innovation afspejles i komponenter som ADM5170AP, der viser virksomhedens fokus på signalintegritet, lavt strømforbrug og systemfleksibilitet.Analoge enheder sikrer, at hvert produkt, inklusive ADM5170AP, opfylder strenge kvalitets- og ydelsesstandarder for moderne elektroniske systemer.

Konklusion

ADM5170AP tilbyder en afrundet løsning til digitale kommunikationsapplikationer, der kræver robust signalkonvertering og protokolfleksibilitet.Med support til RS-232E og RS-423A standarder, otte uafhængige driverkanaler og funktioner som programmerbar dræbningshastighed og output muliggør kontrol, forenkler det designintegration på tværs af en lang række systemer.Dens kompatibilitet med TTL/CMOS-input, drift af lav effekt og indbygget kortslutningsbeskyttelse forbedrer yderligere anvendeligheden i effektfølsomme og rumbegrænsede miljøer.Støttet af analoge enheder 'omdømme for kvalitet og innovation er ADM5170AP et solidt valg for dem, der søger pålidelige resultater i serielle kommunikationsapplikationer.

Datablad PDF

ADM5170AP datablad:
