ADM560JRS Interface Chip Guide, funktioner og applikationer

At arbejde med seriel kommunikation betyder ofte at forbinde logiske kredsløb til enheder, der bruger RS232-signaler.ADM560JRS hjælper dig med at håndtere den forbindelse med fire sendere og fem modtagere indbygget i én kompakt chip.Du kan bruge den til at oversætte logiske niveausignaler til RS232 spændingsniveauer og modtage data fra serielle linjer på samme tid.Enheden kører fra en enkelt lavspændingsforsyning og bruger en ladepumpe til at skabe de nødvendige grænsefladespændinger.Med understøttelse af flere kommunikationskanaler passer den godt i kontrolsystemer, computergrænseflader og indlejrede enheder, der udveksler serielle data.

Katalog

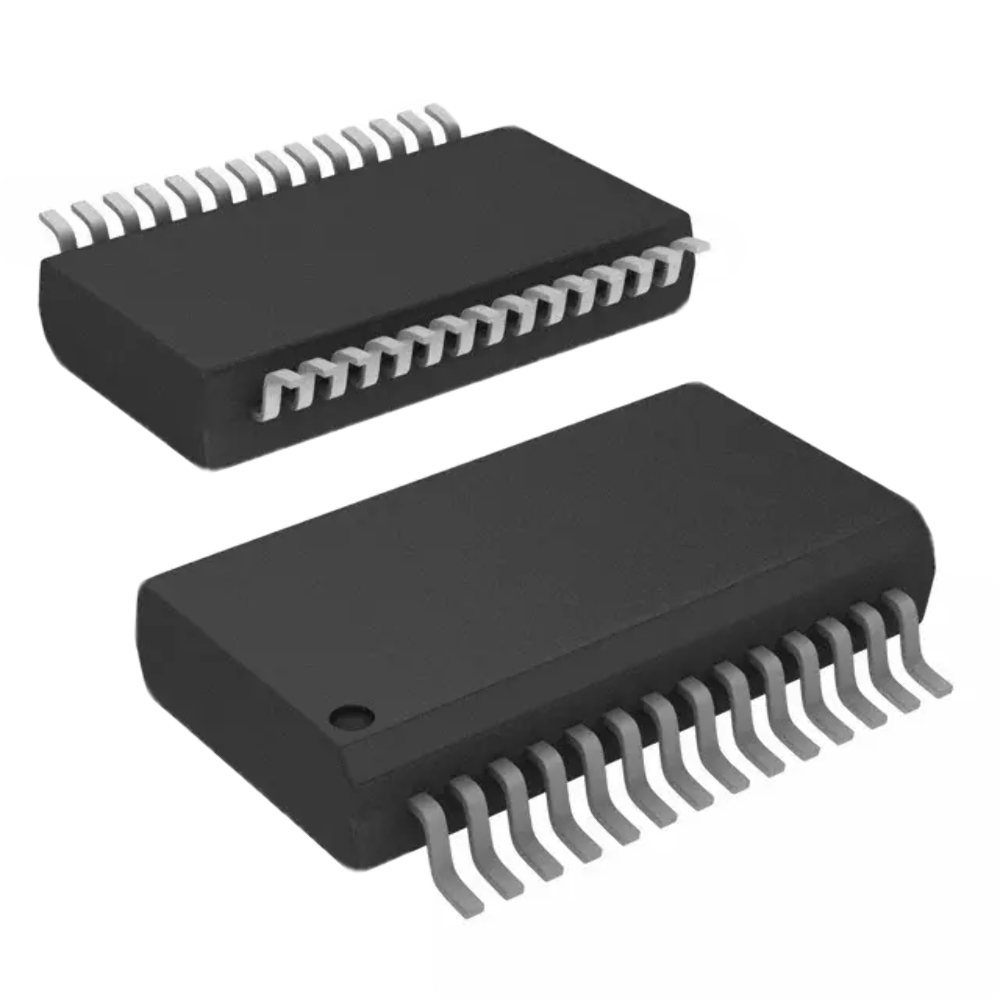

ADM560JRS Oversigt

ADM560JRS er en laveffekt RS 232 transceiver designet til systemer, der udveksler serielle data mellem logiske kredsløb og standard RS 232 kommunikationslinjer.Enheden integrerer fire sendere og fem modtagere, hvilket muliggør flere signalveje i en enkelt kompakt pakke.Den fungerer fra en enkelt 3 V til 3,6 V forsyning og genererer de nødvendige positive og negative grænsefladespændinger ved hjælp af en intern ladepumpe med eksterne kondensatorer.Dataoverførselshastigheder når 116 kbps, hvilket understøtter typiske serielle kommunikationsopgaver.Enheden er pakket i et 28-bens SSOP-format velegnet til overflademonterede printkort.Leder du efter ADM560JRS?Kontakt os for at tjekke det aktuelle lager, leveringstid og priser.

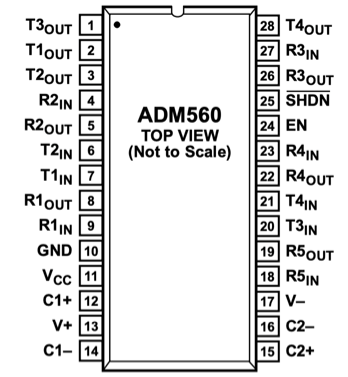

ADM560JRS Pinout detaljer

ADM560JRS Pin Beskrivelse

Pin nummer	Pin navn	Beskrivelse
1	T3OUT	RS-232 transmitters udgangskanal 3, der driver den eksterne serielle linje ved hjælp af RS-232 spændingsniveauer.
2	T1UD	RS-232-transmitterudgangskanal 1 leverer konverterede logiske signaler til serielle kommunikationslinjer.
3	T2OUT	RS-232-transmitterudgangskanal 2, der udsender RS-232-kompatible spændingssignaler.
4	R2IN	RS-232-modtagerindgangskanal 2, der accepterer indgående RS-232-signaler fra eksterne enheder.
5	R2OUT	CMOS/TTL logisk udgang svarende til modtagerkanal 2 efter RS-232 niveau konvertering.
6	T2IN	Logisk niveauindgang for senderkanal 2, der konverteres internt til RS-232 udgangsniveauer.
7	T1IN	Logisk niveauindgang for senderkanal 1, der bruges til at drive RS-232-udgangstrinnet.
8	R1OUT	Logisk niveauoutput fra modtagerkanal 1, der repræsenterer det konverterede RS-232-indgangssignal.
9	R1IN	RS-232-modtagerindgangskanal 1 forbundet til en ekstern seriel interfacelinje.
10	GND	Jordreference for enheden og det interne kredsløb.
11	VCC	Hovedstrømforsyningsindgang, fungerer typisk fra ca. 3,0 V til 3,6 V.
12	C1+	Positiv terminal på den første ladningspumpekondensator, der bruges i spændingsdobbelttrinet.
13	V+	Positivt genereret spændingsoutput fra den interne ladepumpe, der bruges af RS-232-drivere.
14	C1−	Negativ terminal på den første ladningspumpekondensator, der bruges i spændingsfordoblingskredsløbet.
15	C2+	Positiv terminal på den anden ladepumpekondensator, der bruges til spændingsomformertrinnet.
16	C2−	Negativ terminal på den anden ladningspumpekondensator bruges til at generere den negative RS-232 spænding.
17	V−	Negativ spændingsudgang fra den interne ladepumpe, der bruges til RS-232-signalering.
18	R5IN	RS-232 modtagerindgangskanal 5 til indgående serielle datasignaler.
19	R5OUT	CMOS/TTL logisk udgang svarende til modtagerkanal 5 efter signalkonvertering.
20	T3IN	Logisk niveauindgang for senderkanal 3 bruges til at producere RS-232 udgangssignaler.
21	T4IN	Logisk niveauindgang til senderkanal 4, der forsyner det interne RS-232-drivertrin.
22	R4OUT	Logisk niveauoutput fra modtagerkanal 4, der repræsenterer det konverterede RS-232-indgangssignal.
23	R4IN	RS-232-modtagerindgangskanal 4 forbundet til en ekstern kommunikationslinje.
24	DA	Aktiver kontrolindgang, der bruges til at aktivere eller deaktivere enhedens interne kredsløb.
25	SHDN	Shutdown-kontrolindgang, der placerer enheden i en lavenergi-nedlukningstilstand.
26	R3UD	Logisk niveauoutput fra modtagerkanal 3 svarende til det modtagne RS-232-signal.
27	R3IN	RS-232 modtagerindgangskanal 3 til modtagelse af serielle interfacesignaler.
28	T4OUT	RS-232 senderens udgangskanal 4 giver konverterede serielle udgangssignaler.

ADM560JRS CAD-model

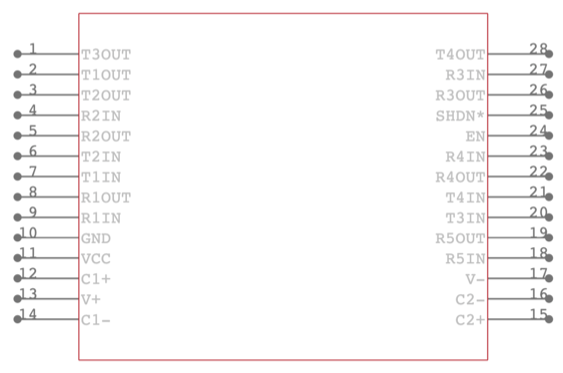

ADM560JRS symbol

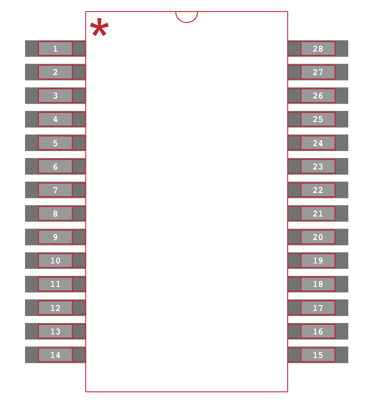

ADM560JRS fodaftryk

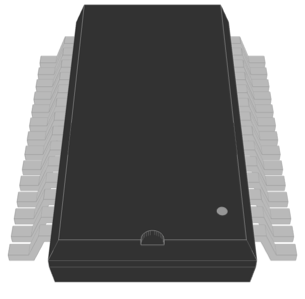

ADM560JRS 3D-model

Funktioner af ADM560JRS

Integreret RS232 transceiver struktur

ADM560JRS kombinerer fire sendere og fem modtagere i en kompakt enhed.Dette arrangement understøtter fuld dupleks seriel kommunikation, mens det reducerer antallet af separate interfacekomponenter, der kræves på et printkort.

Enkelt lavspændingsforsyningsdrift

Enheden fungerer fra en enkelt forsyning mellem 3 V og 3,6 V. Dette gør det muligt for den at forbinde direkte til moderne lavspændingslogiske systemer uden at kræve yderligere strømskinner.

Generering af intern ladepumpespænding

En intern ladepumpe skaber de positive og negative spændinger, der er nødvendige for RS 232-signalering.Eksterne kondensatorer forbundet til dedikerede ben hjælper kredsløbet med at generere stabile grænsefladespændingsniveauer.

Flere modtagerkanaler

Fem uafhængige modtagerkanaler accepterer RS 232-indgangssignaler og konverterer dem til logiske niveauudgange.Dette gør det muligt at overvåge og behandle flere kommunikationslinjer inden for et integreret kredsløb.

Fire dedikerede senderudgange

Fire transmitterveje konverterer logiske niveauindgangssignaler til RS 232 udgangsniveauer.Disse udgange driver eksterne kommunikationslinjer, der forbinder til serielle porte eller andre interfaceenheder.

Modtagerstøjtolerance

Hver modtagerkanal inkluderer hysterese på inputtrinnet.Dette design hjælper med at opretholde et stabilt logisk output, når det indkommende signal indeholder elektrisk støj eller langsomme overgange.

Dataoverførselsunderstøttelse op til 116 kbps

Enheden understøtter datahastigheder på op til 116 kilobits i sekundet.Denne serie dækker almindelige seriel kommunikationshastigheder, der bruges i kontroludstyr og computergrænseflader.

Kompakt overflademonteringspakke

Enheden leveres i en 28-lednings SSOP-pakke.Dens lille fodaftryk understøtter tætte kredsløbslayouts, mens den bibeholder fri pinafstand for pålidelig samling.

ADM560JRS tekniske specifikationer

Produktegenskab	Attributværdi
Producent	Analog Devices, Inc.
Spænding - Forsyning	3V ~ 3,6V
Type	Transceiver
Leverandørenhedspakke	28-SSOP
Serie	-
Modtager hysterese	300 mV
Protokol	RS232
Pakke/etui	28-SSOP (0,209', 5,30 mm bredde)
Pakke	Rør
Driftstemperatur	0°C ~ 70°C
Antal drivere/modtagere	4/5
Monteringstype	Overflademontering
Duplex	Fuld
Datahastighed	116 Kbps
Basisproduktnummer	ADM560
Moisture Sensitivity Level (MSL)	1 (ubegrænset)
ECCN	EAR99
HTSUS	8542.39.0001

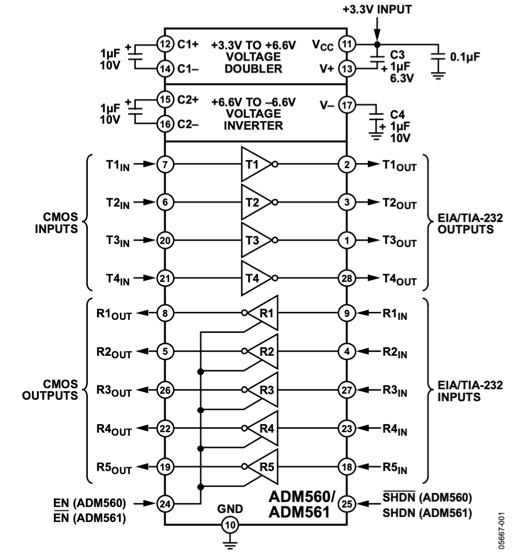

Funktionelt blokdiagram af ADM560JRS

Intern struktur organiserer ADM560JRS i strømgenererings-, sender- og modtagersektioner, der konverterer logiske signaler til RS-232-niveauer og tilbage.Et ladepumpetrin i toppen producerer positive og negative forsyningsskinner fra en enkelt +3,3 V-indgang ved hjælp af eksterne kondensatorer forbundet til C1- og C2-ben, der genererer V+- og V−spændinger, der bruges af interfacedriverne.Fire senderstier accepterer CMOS-indgange mærket T1IN til T4IN og drev RS-232-udgange T1OUT til T4OUT.Fem modtagerstier accepterer RS-232-indgange mærket R1IN til R5IN og oversætter dem til CMOS-udgange R1OUT til R5OUT.Kontrol- og referenceben, inklusive EN eller SHDN, VCC og GND, vises i den nederste del af layoutet, hvilket indikerer, at enheden aktiverer kontrol- og strømforbindelser, mens signalstrømmen grupperes mellem CMOS-logik og EIA/TIA-232-kommunikationslinjer.

Anvendelser af ADM560JRS

Personlige computers serielle grænseflader

ADM560JRS kan forbinde logiske kredsløb i computere eller indlejrede controllere til RS 232 serielle porte.Dens sendere og modtagere administrerer signalniveaukonvertering, så digital logik kan kommunikere med eksterne enheder, der bruger standard serielle kommunikationslinjer.

Industrielt kontroludstyr

Kontrolenheder i industrielle miljøer udveksler ofte data med sensorer, controllere eller diagnostiske værktøjer gennem serielle links.Enheden gør det muligt for disse systemer at interface med RS 232 kommunikationsporte, mens den interne logik holdes i drift ved lave spændingsniveauer.

Kommunikationsterminaler og modemer

Mange kommunikationsterminaler og modembaserede systemer er afhængige af RS 232-signalering mellem behandlingskredsløb og eksternt kommunikationsudstyr.Enheden håndterer signaloversættelse mellem logiske kredsløb og det serielle interface, der bruges af disse systemer.

Medicinsk overvågning og diagnostisk udstyr

Medicinske instrumenter udveksler nogle gange konfigurationsdata eller måleresultater gennem serielle forbindelser.ADM560JRS giver stabil signalkonvertering, der tillader mikrocontrollerbaseret medicinsk udstyr at kommunikere med eksterne computere eller dataoptagere.

Bærbart datalogningsudstyr

Bærbare overvågningssystemer og håndholdte instrumenter kan bruge serielle links til at overføre lagrede målinger til andre enheder.Enheden gør det muligt for disse batteridrevne systemer at opretholde pålidelig RS 232-kommunikation, mens de opererer fra lavspændingsforsyninger.

Indlejrede systemer med ældre serielle links

Indlejrede kontrolsystemer, der bruges til automatisering eller test, interagerer ofte med ældre udstyr, der kommunikerer gennem RS 232. ADM560JRS gør det muligt for moderne digitale kredsløb at opretholde kompatibilitet med disse etablerede serielle kommunikationsgrænseflader.

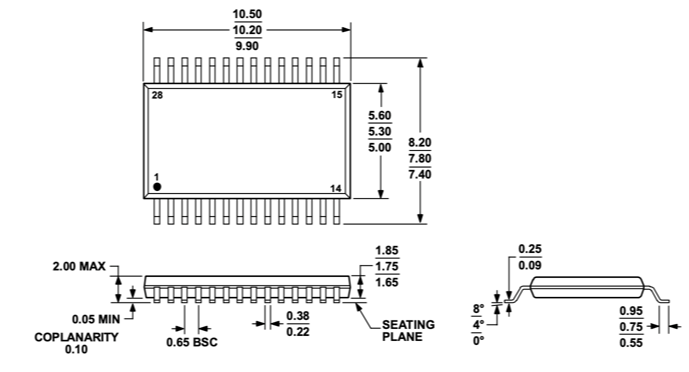

Dispositionsmål af ADM560JRS

Fysisk pakkelayout præsenterer den lille krympepakke med 28 blyer, der bruges til ADM560JRS med dimensioner udtrykt i millimeter.Set fra oven viser den rektangulære krop med ledninger arrangeret langs begge langsider og stiftnummerering, der begynder ved hjørnet markeret med en prik.Kropslængden varierer fra 9,90 mm til 10,50 mm, og kropsbredden varierer fra 5,00 mm til 5,60 mm, mens det samlede spænd inklusive ledninger strækker sig cirka 7,40 mm til 8,20 mm.Blyafstand er specificeret som 0,65 mm mellem tilstødende stifter, hvilket understøtter kompakt overflademontering.Side- og endeprofiler viser sædeplanet, ledningens bøjningsvinkel og koplanaritetstolerance, med maksimal pakkehøjde tæt på 2,00 mm.Yderligere mål definerer ledningsbredde, ledningstykkelse og terminaludvidelse for at sikre kompatibilitet med standard SSOP-landmønstre defineret af JEDEC MO-150-AH.

Fordele og ulemper ved ADM560JRS

Fordele

• Leverer flere drivere og modtagere i en enkelt integreret enhed, hvilket reducerer antallet af komponenter

• Lav forsyningsspændingsdrift velegnet til moderne laveffektsystemer

• Integreret ladepumpe eliminerer behovet for eksterne ±RS-232 forsyningsspændinger

• Receiver hysterese forbedrer pålideligheden i elektrisk støjende miljøer

• Kompakt overflademonteringspakke hjælper med at minimere forbruget af bordplads

• Understøtter standard RS-232 kommunikation, hvilket gør den bredt kompatibel med serielle enheder

• Lavt strømforbrug velegnet til batteridrevet udstyr

Ulemper

• Maksimal datahastighed begrænset til 116 kbps, hvilket er langsommere sammenlignet med moderne højhastighedsgrænseflader

• Driftstemperaturområdet er begrænset til kommerciel kvalitet (0°C til 70°C)

• Kræver eksterne kondensatorer til ladepumpedrift

• Designet specifikt til RS-232, som betragtes som en ældre kommunikationsstandard

• Produktet er forældet og ikke længere i aktiv produktion

ADM560JRS alternativer

Varenummer	Producent	Nøglefunktioner	Brug Case/Noter
ADM560JRSZ	Analog Devices Inc.	Pakket i en 196-LFBGA formfaktor designet til kompakte elektroniske samlinger med høj tæthed.Den understøtter overflademontering og pålidelig drift i et bredt industrielt temperaturområde fra -40°C til 85°C, hvilket hjælper med at opretholde en stabil ydeevne i krævende kredsløb.	Anvendes i avancerede elektroniske systemer, der kræver kompakt emballage og pålidelig ydeevne.Velegnet til industrielle og indlejrede designs, hvor stabil drift og effektiv bordpladsanvendelse er vigtig.
ADM560JRS-REEL	Analog Devices Inc.	Leveres i en 16-PDIP-pakke designet til montering gennem hul.Pakkestilen tillader nem installation og nem håndtering under montering eller test.Den fungerer inden for et typisk kommercielt temperaturområde på 0°C til 70°C.	Almindeligvis brugt i udviklingstavler, prototyper eller udstyr, der bruger gennemgående hulkomponenter.DIP-formatet gør også fejlfinding, udskiftning og manuel montering lettere.
ADM560JR	Analog Devices Inc.	Indkapslet i en kompakt 64-VQFN-pakke med en blotlagt termisk pude.Den er designet til overflademontering og understøtter pålidelig drift fra -40°C til 85°C, samtidig med at den forbedrer varmeafledning og elektrisk jording.	Velegnet til moderne indlejrede systemer og industriel elektronik, hvor kompakt størrelse og effektiv termisk styring er påkrævet.Ofte brugt i højdensitetskredsløbsdesign.

Om Analog Devices, Inc.

Analog Devices, Inc. er en halvledervirksomhed, der udvikler integrerede kredsløb, der bruges til signalbehandling, datakonvertering og grænsefladekommunikation.Grundlagt i 1965 og med hovedkontor i USA, fokuserer virksomheden på analoge, blandede signaler og digitale signalbehandlingsteknologier.Dets produkter er meget udbredt i industrielle systemer, kommunikationsudstyr, sundhedsinstrumenter, bilelektronik og forbrugerudstyr.Virksomhedens portefølje omfatter forstærkere, datakonvertere, grænsefladekredsløb, strømstyringsenheder og signalbehandlingskomponenter designet til elektroniske systemer, der kræver præcis og pålidelig signalhåndtering.

Konklusion

ADM560JRS er designet til at håndtere seriel kommunikation mellem logiske kredsløb og RS232-enheder.Du får fire sendere og fem modtagere i én pakke, som gør det muligt at administrere flere signallinjer på samme tid.Dens interne ladepumpe skaber de nødvendige grænsefladespændinger fra en enkelt lavspændingsforsyning.Den kompakte SSOP-pakke hjælper med at holde kredsløbslayouts små og organiserede.Du kan anvende enheden i kontrolsystemer, computergrænseflader og kommunikationsudstyr, der er afhængige af RS232-dataudveksling.Med sin integrerede struktur reducerer den behovet for ekstra interfacekomponenter.
