Adv7401kstz-140 Video Decoder Guide: Funktioner, applikationer, specifikationer og datablad

Denne guide forklarer alt hvad du har brug for at vide om ADV7401KSTZ-140.Det fungerer med mange videostandarder såsom NTSC, PAL og HD -formater som 720p og 1080i.Den håndterer også grafik med høj opløsning op til 1280 × 1024. Med sine hurtige konvertere, fleksible outputmuligheder og support til digitale videoindgange som HDMI er denne chip perfekt til brug i tv'er, projektorer, AV-systemer og videooptagere.Denne guide leder dig gennem dens funktioner, hvordan den fungerer, hvordan man indstiller den, og hvor den kan bruges.

Katalog

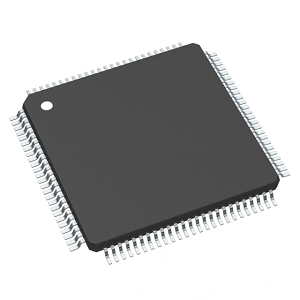

ADV7401KSTZ-140 Oversigt

De Adv7401kstz-140 er en sofistikeret video-dekoder og RGB-grafik Digitizer fra analoge enheder, designet til at håndtere forskellige videoformater, herunder PAL, NTSC og SECAM, og konvertere dem til en digital ITU-R BT.656-format.Denne chip skiller sig ud for sin evne til at afkode komponent RGB/YPRPB -videosignaler og digitalisere RGB -grafik med opløsninger op til 1280 × 1024 ved 75 Hz (SXGA).Det er bemyndiget af fire 10-bit ADC'er, der fungerer ved prøveudtagningshastigheder op til 140 MHz, hvilket sikrer videoudgang af høj kvalitet til krævende applikationer.Familien ADV7401 inkluderer flere modeller som ADV7401BSTZ-110 og ADV7401BSTZ-80, som understøtter lavere maksimale ADC-samplinghastigheder på henholdsvis 110 MHz og 80 MHz, hvilket gør det muligt at vælge en model, der er i overensstemmelse med deres specifikke opløsning og ydelseskrav.Denne fleksibilitet gør ADV7401 -serien til et førende valg, der kræver robuste videobehandlingsfunktioner.

Hvis du ønsker at øge din produktopstilling med højpræstationsvideo-afkodning, anbefaler vi stærkt at placere en bulkordre hos os til ADV7401KSTZ-140.

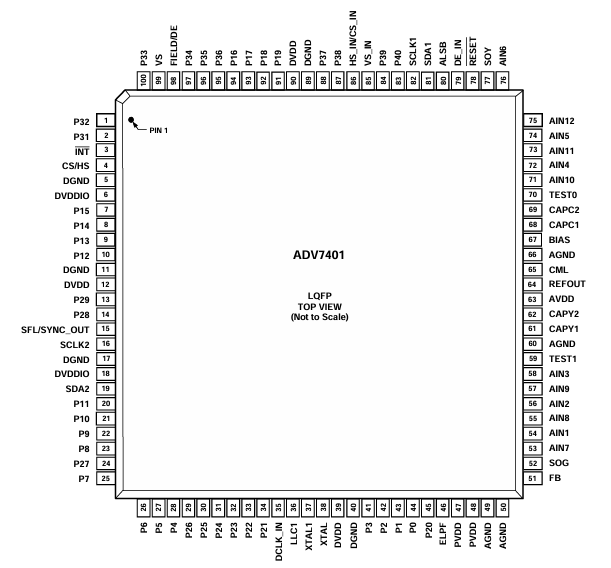

ADV7401KSTZ-140 PIN-konfiguration

Pin nr.	Mnemonic	Type	Fungere
5, 11, 17, 40, 89	Dgnd	G	Digital grund.
49, 50, 66	Agnd	G	Analog jord.
6, 18	Dvddio	S	Digital I/O -forsyningsspænding (3,3 V).
12, 39, 90	Dvdd	S	Digital kerneforsyningsspænding (1,8 V).
63	Avdd	S	Analog forsyningsspænding (3,3 V).
47, 48	PVDD	S	PLL -forsyningsspænding (1,8 V).
51	FB	jeg	Hurtig switch overlay input.Denne pin skifter mellem CVBS og RGB -analoge signaler.
54, 56, 58, 72, 74, 76, 53, 55, 57, 71, 73, 75	Ain1 til ain12	jeg	Analoge videoindgangskanaler.
42, 41, 28, 27, 26, 25, 23, 22, 10, 9, 8, 7, 94, 93, 92, 91	P2 til P9, P12 til P19	O	Video Pixel Output Port.
33, 32, 31, 30, 29, 24, 14, 13	P22 til P29	I/o	Videoinput/outputport.
44, 43, 21, 20, 45, 34, 2, 1, 100, 97, 96, 95, 88, 87, 84, 83	P0 til P1, P10 til P11, P20 til P21, P31 til P40	jeg	Video Pixel Input Port.
3	Int	O	Afbryde.Denne pin kan være aktiv lav eller aktiv høj. Når SDP/CP -statusbits ændrer denne PIN -triggere.Det sæt begivenheder, der Triggers en afbrydelse er under brugerkontrol.
4	HS/CS	O	HS er et vandret synkroniseringsudgangssignal (SDP og CP -tilstande).CS er et digitalt sammensat synkroniseringssignal (og kan være valgt i CP -tilstand).
99	Vs.	O	Lodret synkroniseringsudgangssignal (SDP og CP tilstande).
98	Felt/DE	O	Feltsynkroniseringsudgangssignal (al sammenflettet video tilstande).Denne pin kan også aktiveres som et data Aktiva Signal (DE) i CP -tilstand For at tillade direkte forbindelse til en HDMI/DVI TX IC.
81, 19	SDA1, SDA2	I/o	I²C Port Serial Data Input/Output Pins.SDA1 er dataene linje til kontrolporten og SDA2 er datalinjen for VBI -readback havn.
82, 16	SCLK1, SCLK2	jeg	I²C Port seriel urindgang (maks. Ur hastighed på 400 kHz). SCLK1 er urlinjen for kontrolporten, og SCLK2 er urlinjen til VBI Data Readback Port.
80	ALSB	jeg	Denne pin vælger I²C -adressen til ADV7401 -kontrollen og VBI -readback -porte.ALSB indstillet til Logic 0 indstiller adressen til en skrivning til Kontrolport på 0x40 og readback -adressen for VBI -porten på 0x21.ALSB Indstil til en logisk høj indstiller adressen til en skrivning til kontrolport på 0x42 og Readback -adressen til VBI -porten på 0x23.
78	Nulstil	jeg	System nulstillet input, aktivt lavt.En minimum puls med lav nulstilling Bredde på 5 ms kræves for at nulstille Adv7401 -kredsløbet.
36	LLC1	O	LLC1 er et linjelåst outputur til pixeldataene (rækkevidde er 12,825 MHz til 140 MHz for ADV7401KSTZ-140; 12,825 MHz til 110 MHz For ADV7401BSTZ-110;12.825 MHz til 80 MHz for ADV7401BSTZ-80).
38	Xtal	jeg	Inputstift til 28.63636 MHz krystal eller kan være Overdrevet af en ekstern 3,3 V 28.63636 MHz uroscillatorkilde til ur Adv7401.
37	Xtal1	O	Denne pin opretter forbindelse til 28.63636 MHz krystal eller tillader Brug af en forbindelse til en 3,3 V 28.63636 MHz uroscillator, der skal bruges som en Ur til Adv7401.I krystaltilstand skal krystallen være en grundlæggende.
46	ELPF	O	Det anbefalede eksterne loopfilter skal være tilsluttet til Denne ELPF -pin.
70	Test0	NC	Denne pin skal efterlades uforbundet eller alternativt bundet til Agnd.
59	Test1	O	Denne pin skal efterlades uforbundet.
15	SFL/SYNC_OUT	O	Subcarrier frekvenslås (SFL).Denne pin indeholder en seriel outputstrøm, der kan bruges til at låse subcarrierfrekvensen, når Denne dekoder er tilsluttet alle analoge enheder digital videokoder. SYNC_OUT er det skiver synkroniseringsudgangssignal kun tilgængeligt i CP -tilstand.
64	Refout	O	Intern spændingsreferenceudgang.
65	CML	O	Common-Mode Level Pin (CML) for de interne ADC'er.
61, 62	Capy1, Capy2	jeg	ADC -kondensatornetværk.
68, 69	CAPC1, CAPC2	jeg	ADC -kondensatornetværk.
67	Bias	O	Ekstern bias indstillingsnål.Tilslut den anbefalede Modstand (1,35 kΩ) mellem pin og jord.
86	Hs_in/cs_in	jeg	Kan konfigureres i CP -tilstand til enten at være en digital HS indgangssignal eller et digitalt CS-indgangssignal, der bruges til at udtrække timing i en 5-ledning eller 4-leder RGB-tilstand.
85	Vs_in	jeg	Vs indgangssignal.Brugt i CP-tilstand til 5-lednings timing-tilstand.
79	De_in	jeg	Data Aktiver indgangssignal.Brugt i 24-bit digitalt input Porttilstand (for eksempel behandling af 24-bit RGB-data fra en DVI RX IC).
35	Dclk_in	jeg	Ur indgangssignal.Brugt i 24-bit digital inputtilstand (for eksempel behandling af 24-bit RGB-data fra en DVI RX IC) og også i Digital CVBS -inputtilstand.
52	Sog	jeg	Synkronisering på grønt input.Brugt i indlejret synkroniseringstilstand.
77	Soja	jeg	Synkronisering på LUMA -input.Brugt i indlejret synkroniseringstilstand.

Adv7401kstz-140 funktioner

• Højhastighedsanalog-til-digital konvertering: ADV7401KSTZ-140 er udstyret med fire 10-bit analoge-til-digitale konvertere (ADC'er), der kan fungere ved prøveudtagningshastigheder op til 140 MHz.Denne kapacitet giver den mulighed for at digitalisere videosignaler med høj opløsning effektivt, hvilket gør den egnet til avancerede videobehandlingsapplikationer.

• Alsidig analog input multiplexer: Denne enhed har en 12-kanals analoge input multiplexer, der inkluderer SCART Fast Blank support.Denne funktionalitet giver mulighed for at skifte mellem forskellige analoge videokilder problemfrit og imødekomme forskellige inputkrav til videosystemer.

• Omfattende videostandardstøtte: ADV7401KSTZ-140 understøtter en bred vifte af videofarvestandarder, herunder NTSC, PAL og SECAM.Det kan også behandle komponentvideoformater som 525p, 625p, 720p og 1080i, hvilket sikrer kompatibilitet med forskellige globale videoformater og opløsninger.

• Grafik Digitalisering: I stand til at digitalisere RGB-grafik op til opløsninger på 1280 × 1024 ved 75 Hz (SXGA) er ADV7401KSTZ-140 ideel til applikationer, der kræver grafikbehandling i høj opløsning, såsom avancerede overvågningssystemer og digital skiltning.

• Avanceret farvekonvertering: Enheden inkorporerer en 3 × 3 farvespace-konverteringsmatrix, der letter fleksibel konvertering mellem forskellige farverum, såsom YCRCB til RGB og vice versa.Denne funktion er fantastisk til at opretholde farvens nøjagtighed og kvalitet i multimedieapplikationer.

• Digital inputport: ADV7401KSTZ-140 inkluderer en 24-bit digital inputport, der understøtter data fra DVI/HDMI-modtager ICS.Denne funktion forbedrer chipens kompatibilitet med moderne digitale videokilder, så den kan integreres i en lang række digitale multimediesystemer.

• Programmerbare outputgrænseflader : Det tilbyder en programmerbar outputgrænseflade, der kan indstilles til 12-bit 4: 4: 4 eller 8-bit 4: 2: 2 dobbelt datahastighed (DDR) pixel output formater.Denne fleksibilitet sikrer, at output kan tilpasses til at imødekomme specifikke applikationsbehov, hvad enten det er til udsendelsesudstyr eller elektronik.

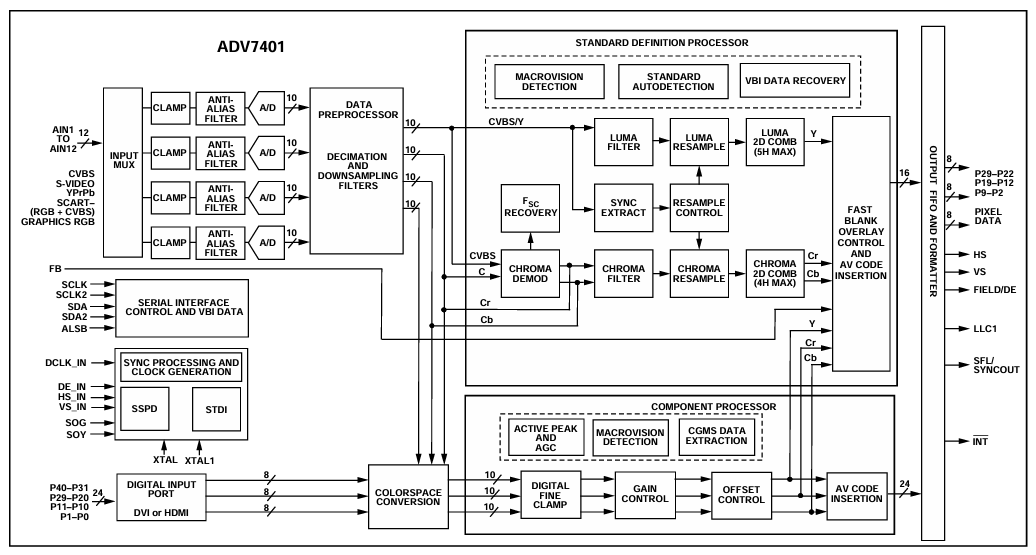

ADV7401KSTZ-140 blokdiagram

Diagrammet over Adv7401kstz-140 Illustrerer de interne funktionelle blokke af denne avancerede videodekoder og digitizer, hvilket fremhæver, hvordan den behandler forskellige analoge videosignaler til digital output.Chippen understøtter flere inputformater, såsom CVBS, S-Video, YPBPRog RGB, alle dirigeres gennem input MUX, der vælger blandt de 12 analoge input (AIN1 til AIN12).Hvert valgte signal passerer gennem en Klemme og Anti-aliasfilter At forberede signalet til digitalisering af en af ​​de integrerede 10-bit analoge-til-digitale konvertere (A/D).

Når de er digitaliseret, behandles signaler i Dataforbehandler, som inkluderer Decimering og Downsampling -filtre For at reducere datahastigheder og forberede signaler til yderligere digital behandling.Afhængig af typen af ​​input kan videoen behandles gennem enten Standarddefinitionsprocessor eller Komponentprocessor.De SD Processor Håndtag komposit- og S-Video-signaler, udfører opgaver såsom Chroma demodulation, Luma og Chroma -filtrering, Kamfiltreringog Resampling, hvilket sikrer klar adskillelse af luminans- og krominanskomponenter.Det inkluderer også funktioner som Makrovisionsdetektion og VBI -datagendannelse.

Til komponentvideo, Komponentprocessor er ansvarlig for operationer som Få kontrol, Offset korrektionog Aktiv top og AGC justeringer.Det inkluderer CGMS og Macrovision Dataopdatering for overholdelse af kopibeskyttelse.Derudover er der Colourspace -konvertering at tilpasse sig YCBCR eller RGB Signaler til det krævede outputformat.Alle behandlede signaler konvergerer i Output FIFO og Formater, hvor de er på linje, formateret og synkroniseret, før de udsendes som digitale pixeldata sammen med synkroniseringssignaler, såsom Hs, Vs., Felt/DEog andre.Diagrammet viser også støtte til DVI eller HDMI input via en 8-bit digital port og indlejret Seriel Interfacekontrol Til kommunikation og konfiguration.

ADV7401KSTZ-140-specifikationer

Type	Parameter
Fabrikant	Analoge enheder Inc.
Emballage	Bakke
Delstatus	Aktiv
Fungere	Dekoder, Digitizer
Applikationer	Forbrugervideo
Standarder	ITU-R Bt.656, NTSC, PAL, SECAM
Kontrolgrænseflade	Seriel
Spænding - Forsyning	1,65V ~ 3,6V
Monteringstype	Overflademontering
Pakke / sag	100-lqfp
Leverandørenhedspakke	100-LQFP (14x14)
Basisproduktnummer	Adv7401

ADV7401KSTZ-140 applikationer

High-Definition Televisions (HDTVS)

ADV7401KSTZ-140 bruges i forskellige typer HDTV'er, herunder LCD, DLP ™, plasma og CRT-modeller, til at afkode og behandle en lang række videosignaler.Dens evne til at håndtere flere tv-standarder og formater gør det til en vigtig komponent til at sikre bred kompatibilitet og videoudgang af høj kvalitet inden for tv-teknologi.

Projektorer

Denne videodekoder er integreret i både LCD- og DLP -projektorer, hvor den forbedrer videobehandlingsfunktioner.Det gør det muligt for projektorer at nøjagtigt gengive indhold med højt opløsning, hvilket gør det ideelt til både hjemmebiografopsætninger og professionelle præsentationsmiljøer.

Set-top-bokse (STBS) med personlig videooptager (PVR)

I set-top-bokse letter ADV7401KSTZ-140 dekodningen af ​​forskellige videoformater for at se og registrere indhold fra forskellige kilder.Denne funktion understøtter funktionaliteten af ​​personlige videooptagere, fleksible visning og optagelsesmuligheder.

Audio-Video-modtagere (AVRS)

Chippen forbedrer audiovideo-modtagere ved at integrere robuste videoafkodningsfunktioner med lydstyring.Denne integration er god til AVR'er, der bruges i hjemmeunderholdningssystemer, hvilket giver en problemfri lyd- og videooplevelse på en enkelt enhed.

Multiformat Scan -konvertere

ADV7401KSTZ-140 bruges i multiformat-scanningskonvertere til at hjælpe med at konvertere videosignaler mellem forskellige formater og opløsninger.Denne applikation er fantastisk til at sikre kompatibilitet og vedligeholdelse af videokvalitet på tværs af forskellige display -teknologier og standarder.

DVD -optagere med progressiv scanningsindgangsstøtte

I DVD-optagere spiller ADV7401KSTZ-140 en rolle ved at afkode og digitalisere indkommende videosignaler, der understøtter progressive scanningsindgange.Denne kapacitet giver DVD-optagere mulighed for at fange og opbevare videoindhold i høj kvalitet, hvilket forbedrer den samlede optagelseskvalitet.

Adv7401kstz-140 lignende dele

• Adv7401BSTZ-110

• Adv7401WBSTZ-110

• Adv7441ABSTZ-110

ADV7401KSTZ-140 programmeringstrin

1. Vælg den relevante primære tilstand (Prim_Mode) og Video Standard (VID_STD): Den primære tilstand og videostandardudvælgelse er vigtig, da den bestemmer, hvordan ADV7401KSTZ-140 fortolker det indkommende videosignal.Prim_mode -registeret identificerer det primære format for videoindgangen (f.eks. NTSC, PAL), mens VID_STD -registeret specificerer standarddetaljerne (f.eks. 525i, 625i).Indstilling af disse registre sikrer korrekt, at videodekoderen kan håndtere de specifikke attributter for indgangssignalet, såsom billedhastighed og opløsning.

2. Konfigurer Latch Clock (LATCH_CLK): Indstillingen af ​​låsuret er vigtigt for synkronisering af behandlingen af ​​videodata.Ved at programmere LATCH_CLK -registeret justerer du timingen af ​​datalåsen, der matcher pixelurfrekvensen for inputvideoen.Dette trin er vigtigt for at sikre, at videoafkoderen korrekt fanger og behandler hver pixel på det rigtige tidspunkt og undgår timingproblemer eller datakorruption.

3. Indstil PLL -dividerforholdet: Dette trin involverer manuelt indstilling af PLL (faselåst loop) divider-forhold til generering af det rigtige pixelurudgang fra en given inputfrekvens.Ved at aktivere manuel kontrol (PLL_DIV_MAN_EN) og programmering af PLL_DIV_RATIO, kan du finjustere output-pixeluret, der matcher de specifikke behov på dit display eller viderebehandlingssystem.Denne nøjagtige kontrol er god til at opretholde signalintegritet og synkronisering på tværs af din videobehandlingskæde.

4. Konfigurer VCO -serien og PLL -opladningspumpeindstillinger: Indstilling af VCO (spændingsstyret oscillator) og justering af PLL-ladningspumpen er vigtige til stabilisering af hyppigheden af ​​det genererede pixelur.VCO_RANGE og PLL_QPUMP -registre giver dig mulighed for at optimere PLL's ydelse under forskellige driftsbetingelser, hvilket sikrer, at outputuret forbliver stabilt og inden for de nødvendige specifikationer for pålidelig videoafkodning.

5. Indstil den frie kørsel LINJENT (FR_LL): I situationer, hvor videoinput går tabt eller afbrudt, hjælper indstillingen med frit kørsel med linjelængde med at opretholde en konsekvent output ved at specificere linjelængden i frit-kørt tilstand.Ved at beregne og indstille FR_LL-registeret baseret på den forventede linjeperiode kan ADV7401KSTZ-140 fortsætte med at udsende videorammer med korrekt timing, hvilket er godt til applikationer, der kræver en konstant video-tilstedeværelse.

Adv7401kstz-140 fordele

Alsidig formatkompatibilitet

ADV7401KSTZ-140 skiller sig ud for sin evne til at understøtte en lang række videostandarder, herunder NTSC, PAL, SECAM og high-definition formater som 720p og 1080i.Det kan håndtere RGB -grafik op til SXGA -opløsning.Denne brede kompatibilitet giver mulighed for at bruge chippen i forskellige applikationer uden at bekymre sig om formatbegrænsninger.

Videobehandling af høj kvalitet

Udstyret med fire 10-bit ADC'er, der kan prøve op til 140 MHz, sikrer ADV7401KSTZ-140 videobehandling af høj kvalitet.Denne kapacitet giver den mulighed for at fange og konvertere videosignaler med forbedret klarhed og farvens nøjagtighed, hvilket giver overlegen video -reproduktion.Dette er fordelagtigt i applikationer, hvor videokvalitet er vigtig, såsom inden for medicinsk billeddannelse, high-definition-tv-spredning og sikkerhedsovervågningssystemer.

Forenklet systemdesign

Ved at integrere både videoafkodning og RGB-grafikdigitaliseringsfunktionaliteter i en enkelt chip, forenkler ADV7401KSTZ-140 det samlede systemdesign.Denne integration reducerer antallet af komponenter, der kræves i designfasen, hvilket fører til omkostningsbesparelser med hensyn til både materialer og samling.Det forbedrer også systemets pålidelighed på grund af færre sammenkoblinger og potentielle fejlpunkter, hvilket gør det til en effektiv løsning for komplekse multimediesystemer.

Fleksible outputmuligheder

Enheden tilbyder fleksible outputgrænseflader, der er i stand til at understøtte både 12-bit 4: 4: 4 og 8-bit 4: 2: 2 dobbelt datahastighed (DDR) pixelformater.Denne fleksibilitet gør det muligt for at tilpasse outputformatet baseret på deres specifikke applikationskrav, uanset om de har brug for høj farve -tro til digital skiltning eller optimerede pixelformater til videofrænse.Denne tilpasningsevne sikrer, at ADV7401KSTZ-140 kan bruges effektivt på tværs af forskellige slutbrug.

Pålidelig ydelse under forskellige forhold

Adv7401KSTZ-140 er designet til at fungere inden for et industrielt temperaturområde på -40 ° C til +85 ° C og er bygget til at udføre pålideligt i en lang række miljøforhold.Denne robusthed gør det velegnet til brug i udendørs applikationer, industrielle omgivelser og andre scenarier, hvor temperatursvingninger er et problem.Du kan stole på enheden for at opretholde ensartet ydelse, uanset de termiske udfordringer, der måtte opstå i operationelle miljøer.

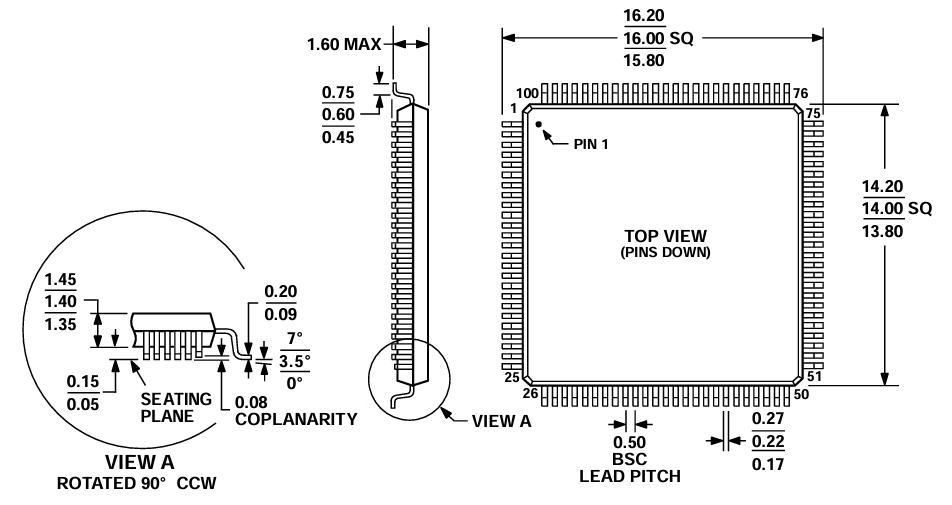

Adv7401kstz-140 emballagedimensioner

Pakningsdimensioner

Parameter	Dimension (mm)
Kropsstørrelse (typisk)	14,00 × 14,00
Kropsstørrelse (min - max)	13.80 - 14.20
Total Lead Span (Min - Max)	15.80 - 16.20
Pakkehøjde (maksimal)	1.6
Kropshøjde (min - max)	1,35 - 1,45
Blybredde (min - max)	0,17 - 0,27
Lead Pitch (grundlæggende afstand)	0,5
Lead Standoff Højde	0,05 - 0,15
Leder vinkelområdet	0 ° - 7 °
Lead coplanarity (maksimal)	0,08

Pakkeoversigt

Adv7401kstz-140 producent

Adv7401KSTZ-140 er en sofistikeret multiformat-video-dekoder og grafik Digitizer, der er fremstillet af Analoge enheder Inc., en berømt leder inden for halvlederindustrien.Analoge enheder, der er kendt for deres innovation og pålidelighed, specialiseret sig i udvikling og produktion af en lang række integrerede kredsløb til signalbehandlingsapplikationer.Virksomhedens ekspertise sikrer, at ADV7401KSTZ-140 er i stand til at levere højtydende videoafkodning, der understøtter en række videoformater og standarder til multimedieapplikationer.

Konklusion

ADV7401KSTZ-140 skiller sig ud som en robust og fleksibel løsning til krævende videosignalbehandlingsopgaver.Med support til flere globale videostandarder, RGB-digitalisering med høj opløsning, programmerbare outputformater og drift på tværs af industrielle temperaturområder, leverer den pålidelighed og ydeevne i både forbruger- og professionelle miljøer.Uanset om det er for at forbedre multimediesystemer, forenkle designarkitektur eller sikre kompatibilitet på tværs af forskellige formater, giver denne dekoder/digitizer fordele.ADV7401KSTZ-140 forbliver en alsidig og fremtidsklar komponent til integrerede videoapplikationer.
