Accelerometerguide: Sådan fungerer det, typer, specifikationer og anvendelser

Et accelerometer er en lille sensor, der hjælper dig med at måle bevægelse, vibration, hældning og tyngdekraftens effekt.I denne artikel vil du lære, hvad et accelerometer er, hvordan det registrerer acceleration ved hjælp af interne sanseelementer og de vigtigste specifikationer, der definerer dets ydeevne.Du vil også udforske de forskellige typer accelerometre baseret på sensorteknologi, måleakser og udgangssignaler.Almindelige applikationer og klare sammenligninger med andre bevægelsessensorer er også dækket.

Katalog

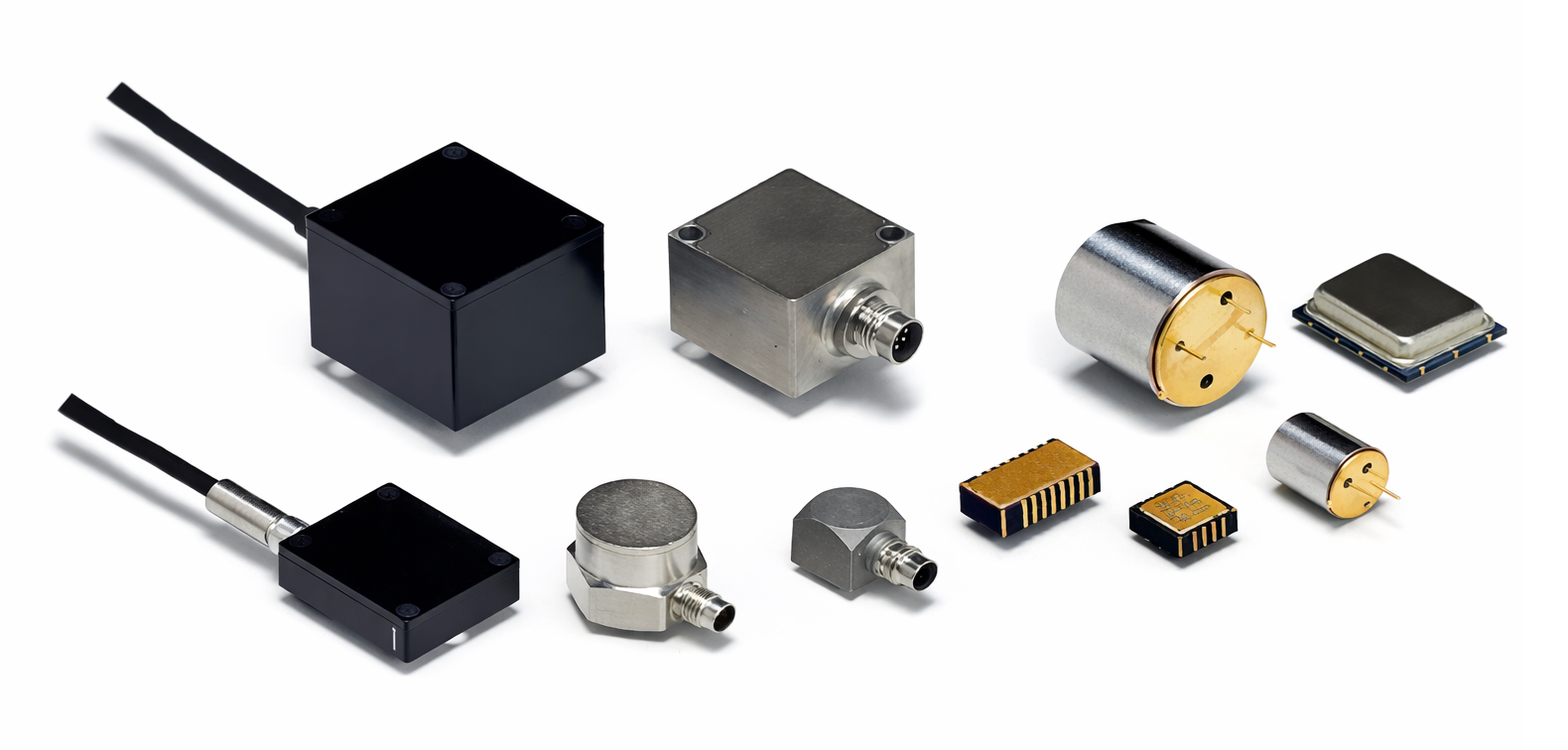

Figur 1. Accelerometre

Hvad er et accelerometer?

Et accelerometer er en kompakt elektronisk sensor designet til at registrere ændringer i bevægelse og orientering ved at fornemme accelerationskræfter.Det reagerer på både stabile og skiftende kræfter, der virker på et objekt, herunder bevægelse og gravitationseffekter.Accelerometre er bygget i forskellige fysiske former, lige fra miniature chip-niveau enheder til robuste industrielle huse.Deres output giver målbare data, der kan fortolkes af elektroniske kredsløb eller digitale systemer.

Arbejdsprincippet for et accelerometer

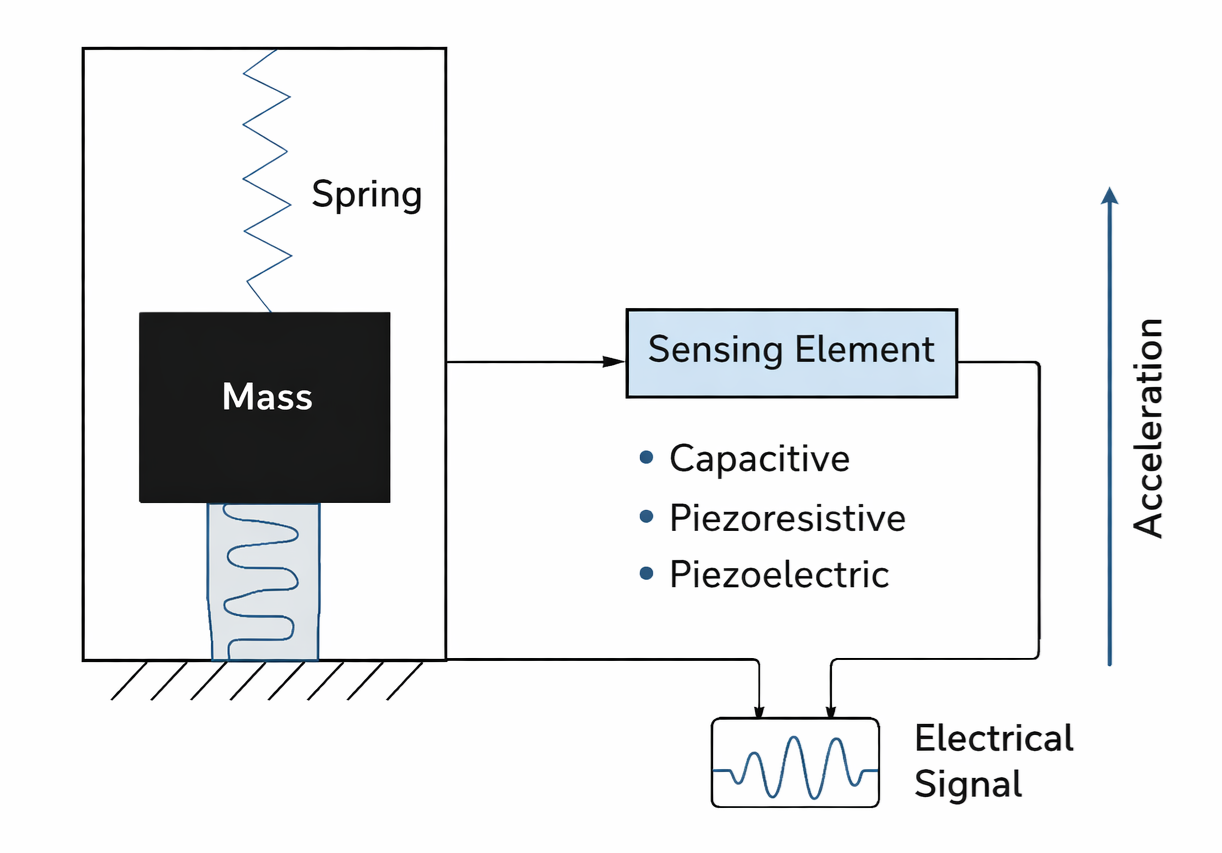

Figur 2. Arbejdsprincip for et accelerometer

Et accelerometer fungerer ved at registrere bevægelsen af en prøvemasse, når enheden oplever acceleration.Under stationære forhold forbliver bevismassen i sin ligevægtsposition.Når der påføres acceleration, får prøvemassens inerti den til at bevæge sig i forhold til sensorrammen.Figur 2 illustrerer dette driftsprincip.Når accelerationen virker på sensoren, afbøjes den ophængte masse mod fjederens genopretningskraft.Mængden af ​​forskydning er direkte relateret til størrelsen og retningen af ​​den påførte acceleration.

Denne mekaniske forskydning detekteres af følerelementet, som omdanner prøvemassens bevægelse til en målbar elektrisk ændring.Afhængigt af registreringsmetoden kan denne ændring forekomme som en variation i kapacitans, modstand eller genereret ladning.Følekredsløbet behandler denne ændring og producerer et elektrisk signal, der er proportional med den påførte acceleration.

Specifikationer for accelerometre

Specifikation	Beskrivelse
Måling Rækkevidde	Fælles intervaller er ±2 g, ±4 g, ±8 g, ±16 g og op til ±200 g
Følsomhed	Typisk følsomhed er 1 mV pr. g til 1000 mV pr. g
Opløsning	Opløsning spænder fra 8 bit til 24 bit afhængig af ADC-type
Udgangstype	Fås som analog spænding eller digital I2C og SPI
akse Måling	Enkelt akse, dobbeltakset eller treakset registrering
Båndbredde	Frekvens båndbredde spænder fra 10 Hz til 5000 Hz
Frekvens Svar	Fladt svar inden for det nominelle båndbreddeinterval
Støjtæthed	Typisk støj massefylde er 20 µg pr. √Hz til 300 µg pr. √Hz
Nul g offset	Offset fejl er typisk ±20 mg til ±100 mg
Linearitet	Linearitet fejlen er mindre end ±0,5 procent af fuld skala
Tværakse Følsomhed	Tværakse følsomheden er under 2 procent
Drift Spænding	Forsyning spændingen varierer fra 1,8 V til 5,5 V
Nuværende Forbrug	Lav effekt modeller forbruger 1 µA til 500 µA
Drift Temperatur	Standard området er -40 °C til +85 °C
Chok Overlevelse	Chok tolerance spænder fra 2000 g til 10000 g
Outputdata Bedøm	Datahastighed spænder fra 1 Hz til 10 kHz
Interface Protokol	Digitale typer understøtter I2C, SPI eller UART
Pakketype	Fælles pakker inkluderer LGA, QFN og DIP
Størrelse	Typisk sensorstørrelsen er 2 mm × 2 mm til 5 mm × 5 mm
Kalibrering	Fabrik kalibreret til følsomhed og offset
Monteringstype	Overflademontering eller gennem hul montering
Nøjagtighed	Samlet set nøjagtigheden er typisk ±1 procent til ±5 procent
Drift	Temperatur afdrift er mindre end 0,01 g pr. °C
Svartid	Responstid er under 1 ms
EMI Modstand	Designet til modstå industriel elektromagnetisk støj

Typer af accelerometre baseret på sensorteknologi

Kapacitive accelerometre

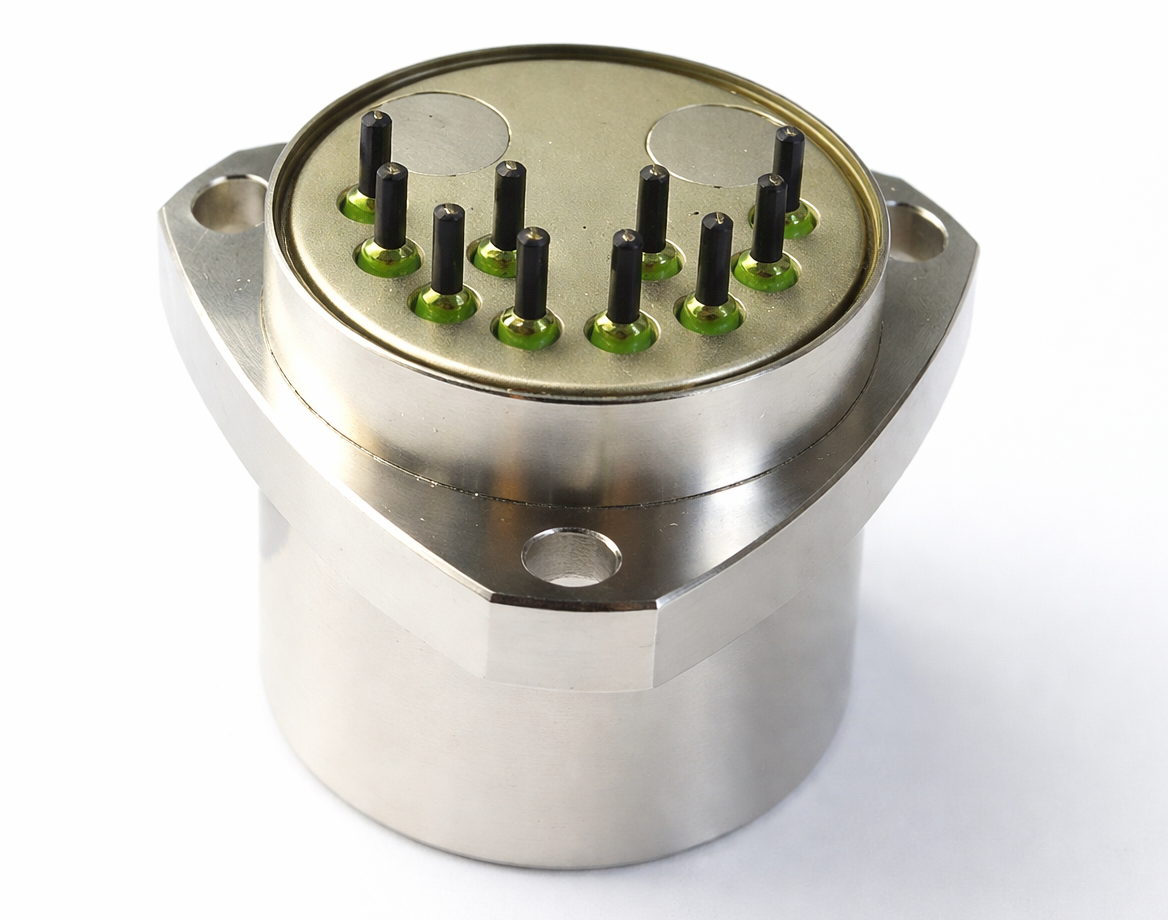

Figur 3. Kapacitivt accelerometer

Kapacitive accelerometre er afhængige af ændringer i kapacitans forårsaget af bevægelsen af en mikroskalafast masse i sensorstrukturen.Deres design muliggør præcis detektering af små accelerationsændringer med fremragende repeterbarhed.Disse accelerometre er velegnede til lavfrekvente og statiske målinger såsom hældning og orientering.Deres kompakte størrelse og lave strømforbrug gør dem ideelle til indlejrede og bærbare elektroniske systemer.

Piezoelektriske accelerometre

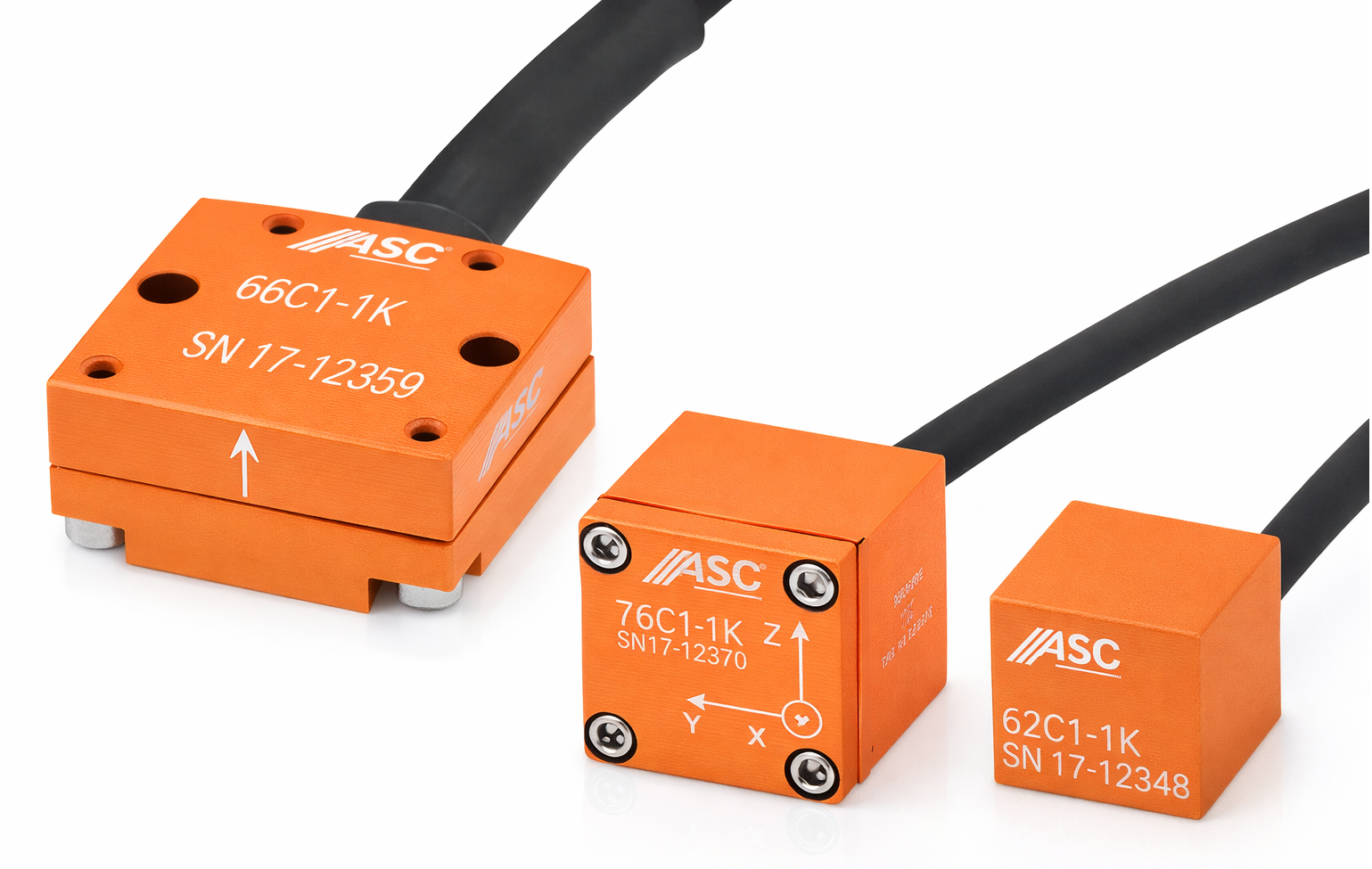

Figur 4. Piezoelektrisk accelerometer

Piezoelektriske accelerometre genererer et elektrisk signal, når de udsættes for mekanisk belastning induceret af acceleration.De er særligt effektive til at fange hurtige bevægelser og højfrekvente vibrationer med minimal signalforvrængning.På grund af deres funktionsprincip reagerer de ikke på konstant eller meget langsomt skiftende acceleration.Disse sensorer er meget udbredt i miljøer, hvor vibrationsanalyse og dynamisk respons er vigtige.

Piezoresistive accelerometre

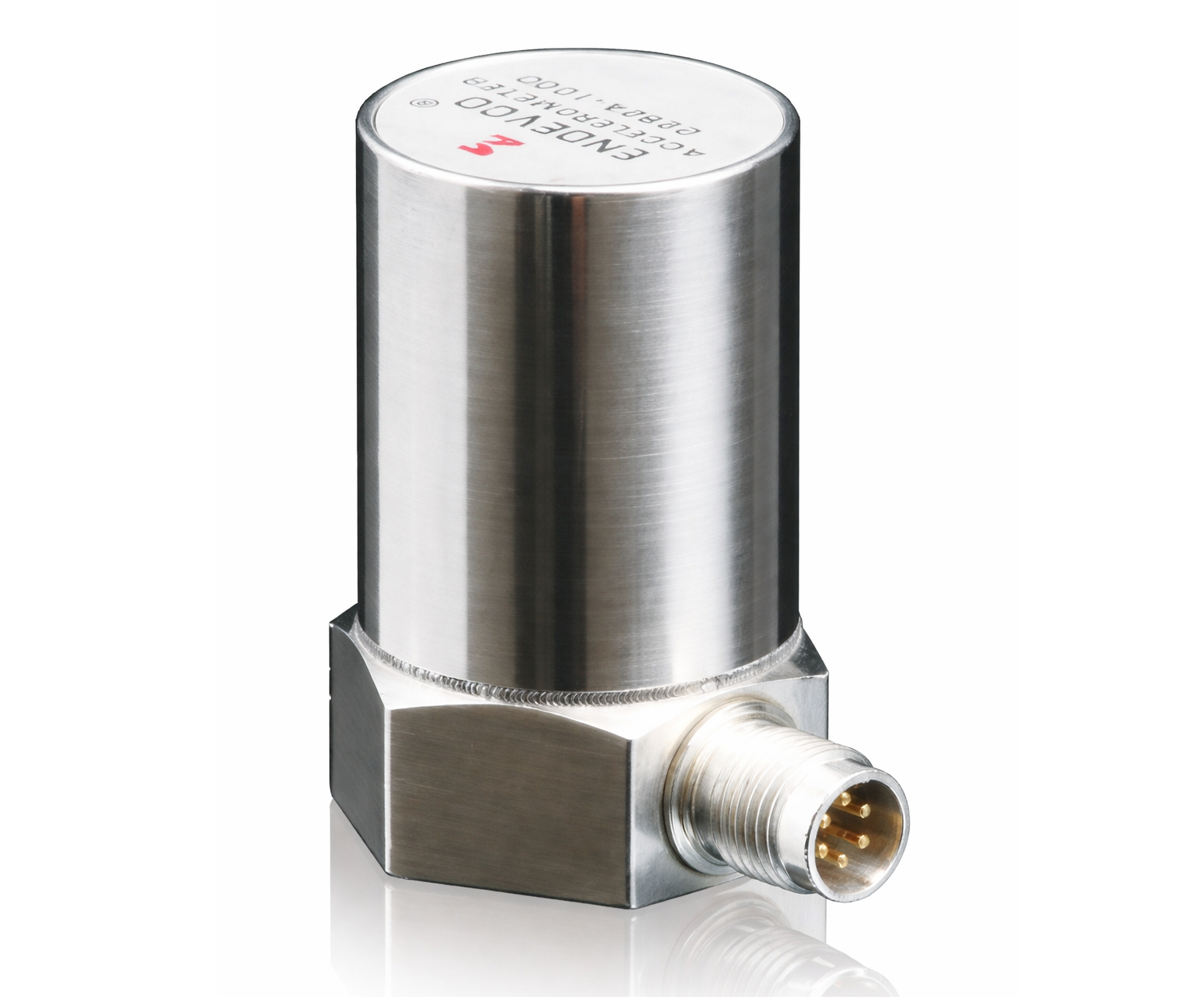

Figur 5. Piezoresistivt accelerometer

Piezoresistive accelerometre registrerer acceleration ved at overvåge modstandsændringer i belastede føleelementer.Deres robuste konstruktion gør, at de kan modstå stærke mekaniske stød og barske driftsforhold.I modsætning til nogle andre teknologier kan de fungere pålideligt over brede temperaturområder.Dette gør dem velegnede til krævende applikationer, hvor der er behov for holdbarhed og slagfasthed.

Typer af accelerometre baseret på aksemåling

Enkeltakse accelerometre

Figur 6. Enkeltakset accelerometer

Enkeltakse accelerometre måler acceleration i én fast retning.De bruges typisk, hvor bevægelse er begrænset til en kendt orientering eller lineær bane.Deres enkle design gør dem omkostningseffektive og nemme at integrere.Disse sensorer er ofte valgt til ligetil overvågningsopgaver med minimal retningsbestemt kompleksitet.

Dual-Axis Accelerometre

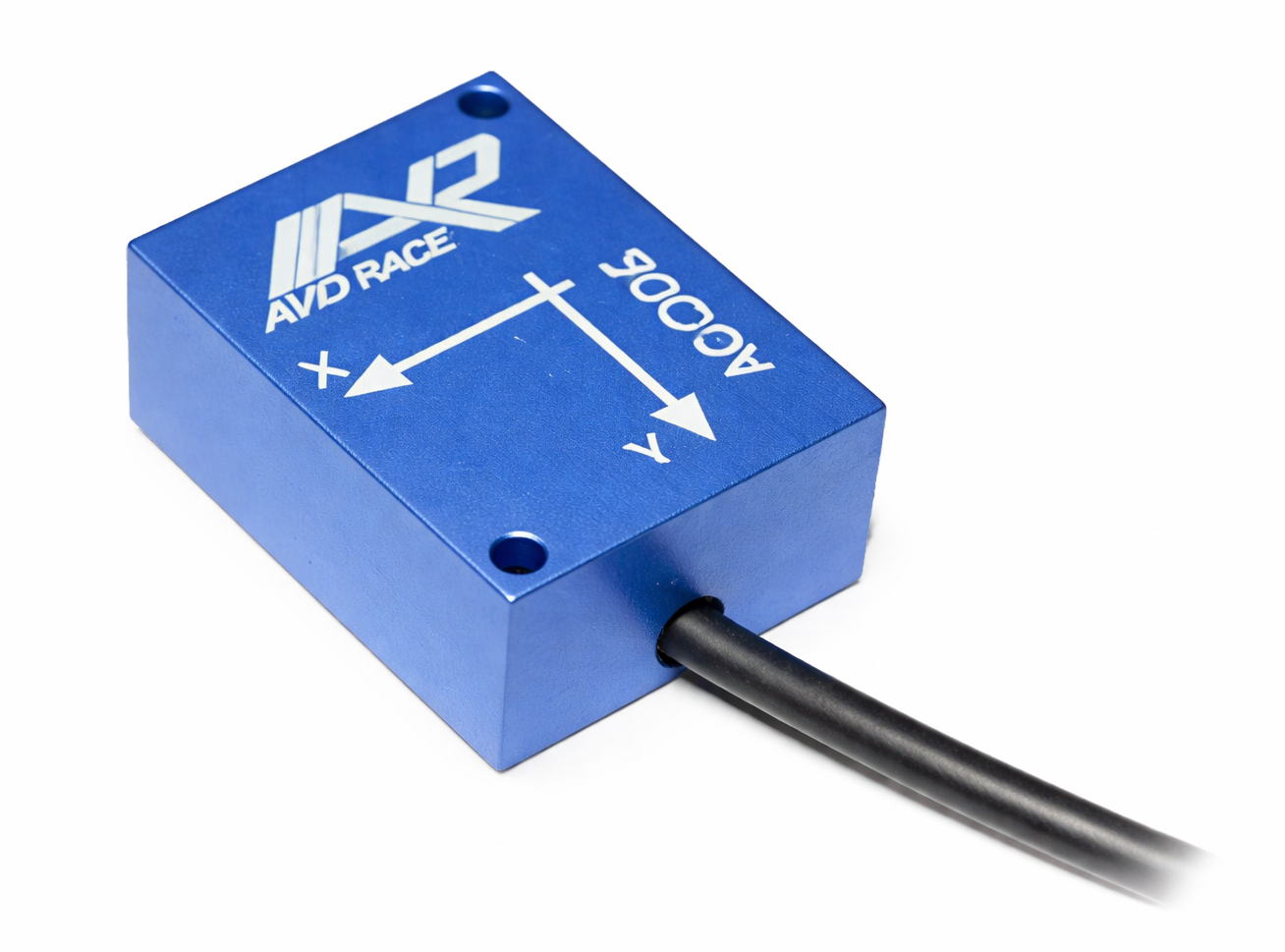

Figur 7. Dual-Axis Accelerometer

Accelerometre med to akser måler acceleration langs to vinkelrette retninger inden for samme plan.Denne evne tillader detektering af kombinerede bevægelser såsom hældning og plan bevægelse.De tilbyder mere rumlig information end enkeltakse sensorer, samtidig med at de bevarer relativt enkel signalbehandling.To-akse design er almindeligt anvendt, hvor todimensionel bevægelsessporing er tilstrækkelig.

Triaksiale (3-aksede) accelerometre

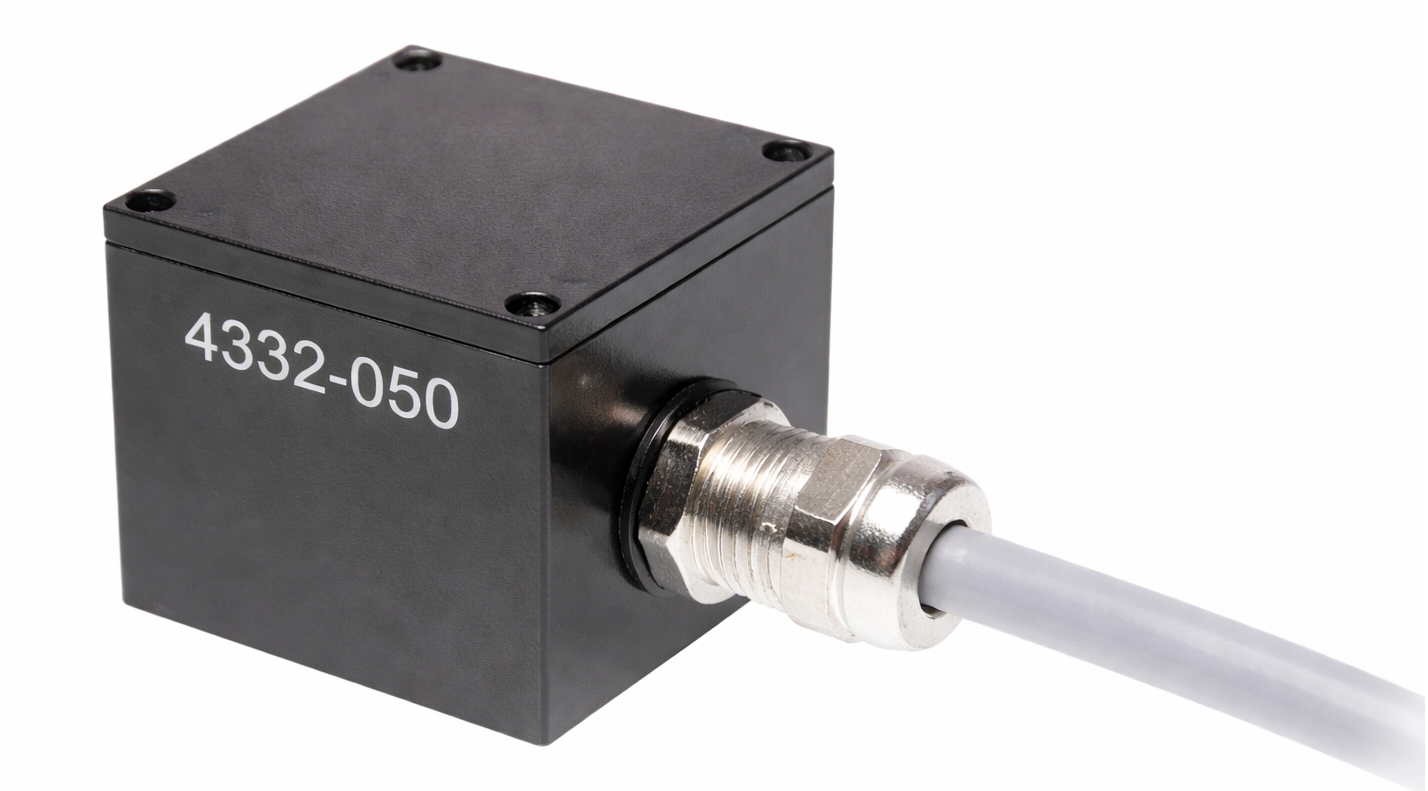

Figur 8. Triaksialt (3-akset) accelerometer

Triaksiale accelerometre måler acceleration samtidigt langs tre ortogonale akser.Dette muliggør fuldstændig rumlig bevægelsesdetektion uanset sensororientering.De forenkler systemdesignet ved at eliminere behovet for flere enkeltakse sensorer.Triaksiale accelerometre bruges i applikationer, der kræver fuld bevægelsesbevidsthed og orienteringssporing.

Typer af accelerometre baseret på outputtype

Analoge accelerometre

Analoge accelerometre producerer et kontinuerligt spændingssignal, der varierer direkte med accelerationen.Dette output tillader overvågning med minimal intern behandling.Signalkvaliteten kan dog blive påvirket af ekstern elektrisk støj og lange kabellængder.Omhyggelig signalbehandling er ofte påkrævet i præcisionsapplikationer.

Digitale accelerometre

Digitale accelerometre leverer accelerationsdata i digitalt format ved hjælp af standardiserede kommunikationsprotokoller.Dette reducerer modtageligheden over for støj og forenkler datatransmission over længere afstande.Mange digitale accelerometre inkluderer interne filtrerings- og kalibreringsfunktioner.Deres strukturerede output gør dem velegnede til direkte integration med digitale styresystemer.

Anvendelser af accelerometre

1. Forbrugerelektronik

Accelerometre bruges i smartphones og wearables til at registrere bevægelse og enhedsorientering.De tillader skærmrotation, skridttælling og bevægelsesbaserede funktioner.

2. Automotive Systemer

I køretøjer registrerer accelerometre pludselige ændringer i hastigheden under ulykker.De hjælper med at udløse airbags og understøtter sikkerhedssystemer som stabilitet og væltekontrol.

3. Industriel overvågning

Accelerometre måler vibrationer i maskiner som motorer og pumper.Dette hjælper med at finde problemer tidligt og forhindrer uventet maskinfejl.

4. Medicin- og sundhedsudstyr

Accelerometre sporer kropsbevægelser i fitnessbånd og medicinske wearables.De bruges også til falddetektion og patientaktivitetsovervågning.

5. Luftfart & Forsvar

Accelerometre hjælper fly, droner og rumfartøjer med at måle bevægelse og retning.De er vigtige for navigation og flyvekontrolsystemer.

6. Robotik & Automation

I robotter registrerer accelerometre bevægelse, hældning og pludselige stød.De hjælper med at forbedre balance, kontrol og sikker drift.

7. Strukturel og seismisk overvågning

Accelerometre registrerer vibrationer i bygninger og broer.De bruges også til at overvåge jordens bevægelse under jordskælv.

Accelerometer vs Gyroskop vs Inclinometer

Specifikation	Accelerometer	Gyroskop	Inklinometer
Primær måling	Lineær acceleration	Kantet hastighed	Tilt vinkel
Målt mængde Enhed	Meter pr anden kvadrat	Grad pr sekund	Grad
Typisk måling Rækkevidde	Minus 16 til plus 16 meter pr. sekund i kvadrat	250 til 2000 grad i sekundet	Nul til 360 grad
Statisk måling Evne	Ja	Nej	Ja
Bevægelsestype registreret	Oversættelse og vibration	Rotation og spin	Tilbøjelighed og hældning
Følsomhedsniveau	Høj ved lav frekvenser	Høj på høj rotationshastigheder	Meget høj for langsom hældning
Udgangssignal Type	Analog eller digital	Digital	Analog eller digital
Fælles prøveudtagning Bedøm	100 til 5000 hertz	100 til 8000 hertz	10 til 200 hertz
Typisk støj Tæthed	50 mikrog pr rod hertz	0,01 grad sekund pr. rod hertz	0,001 grad
Drift over tid	Lav	Høj uden rettelse	Meget lav
Gravity Reference Brug	Bruger tyngdekraften vektor	Bruger ikke tyngdekraften	Bruger tyngdekraften vektor
Strømforbrug	10 til 300 mikrowatt	1 til 10 milliwatt	5 til 100 milliwatt
Fælles formfaktor	MEMS chip	MEMS chip	modul eller sensorpakke
Ansøgninger	Bevægelse sensing og vibrationsovervågning	Orientering sporing og stabilisering	Nivellering og hældningsovervågning

Konklusion

Accelerometre virker ved at konvertere bevægelse til elektriske signaler gennem bevægelsen af en prøvemasse.Forskellige designs og sensorteknologier giver dem mulighed for at måle acceleration nøjagtigt under forskellige forhold.Antallet af måleakser og outputtype påvirker, hvordan bevægelsesdata fanges og behandles.På grund af deres fleksibilitet og pålidelighed er accelerometre meget brugt i forbrugerelektronik, industrielle systemer, køretøjer, sundhedspleje og rumfartsapplikationer.
