Arduino Giga R1 WiFi: Alternativer, specifikationer og applikationer

Denne artikel dykker ned i Arduino Giga R1 WiFi, en betydelig opgradering til Arduino-mega-platformen, der indeholder kraftfulde 32-bit-behandlingsfunktioner og omfattende trådløse funktioner, alt sammen med den traditionelle mega-formfaktor.Det tilbyder en grundig udforskning af enhedens forbedrede funktionaliteter og dens anvendelighed i moderne teknologisk udvikling, hvilket effektivt kombinerer avancerede teknologier med pålidelig hardware.

Katalog

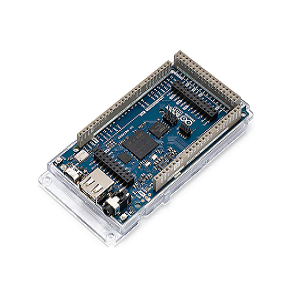

Oversigt over Arduino Giga R1 WiFi

Arduino Giga R1 WiFi overskrider den konventionelle Arduino-mega ved at levere højprestans 32-bit-behandling sammen med integrerede Wi-Fi- og Bluetooth-funktioner.Det drives af STM32H747XI dobbelt-core mikrokontroller, der inkluderer en 480 MHz Cortex-M7 og en 240 MHz Cortex-M4-processor.Derudover kan det prale af avancerede perifere enheder, såsom en flydende enhed, DSP-instruktioner og hukommelsesbeskyttelse.Disse attributter gør det ideelt til komplekse applikationer såsom kantbaseret maskinlæring.STM32H747XI dual-core mikrokontroller forbedrer bestyrelsens evne til at tackle krævende opgaver mere effektivt.De dobbelte processorer, Cortex-M7 og Cortex-M4, letter parallel behandling, hvilket tillader samtidig udførelse af opgaver for at øge den samlede ydelse.Matematiske beregninger accelereres af de flydende punktsenhed og DSP-instruktioner, hvilket muliggør hurtig udførelse af komplekse algoritmer.Hukommelsesbeskyttelse styrker systemet robusthed og reducerer sårbarheden over for nedbrud for applikationer, der kræver høj pålidelighed.

Et ESP32-baseret WiFi 4 og Bluetooth 5-modul er inkorporeret i Giga R1 WiFi, der understøtter trådløs programmering og forbindelse.Dette modul forbedrer bestyrelsens integration i IoT -systemer ved at imødekomme forskellige trådløse kommunikationsprotokoller.Trådløs programmering er især praktisk til reduktion af udviklingstid, da opdateringer kan implementeres eksternt.I smarte hjemmeprojekter kræver systemopdateringer for eksempel ikke længere fysisk adgang til hver enhed og således at forenkle vedligeholdelses- og implementeringsprocesser.Arduino Giga R1 WiFi er udstyret med 2MB Flash, 1MB RAM og 8 MB SDRAM, hvilket giver tilstrækkelig opbevaring og hukommelse til at understøtte sofistikerede applikationer.Hukommelsesressourcer er nødvendige for at køre omfattende programmer og lagre store mængder data, som bruges i applikationer som billedbehandling eller håndtering af store datasæt i maskinlæring.Anvendelser såsom miljøovervågningssystemer kan i høj grad drage fordel af denne udvidede hukommelse, hvilket muliggør lagring og behandling af flere sensordata uden øjeblikkelig aflastning.

Dobbelt USB -porte gør det muligt for Giga R1 WiFi at fungere i både værts- og enhedstilstande, hvilket øger dens alsidighed.Dette er fordelagtigt i scenarier, der kræver interaktion med andre USB -enheder, såsom forbindelse til ekstern opbevaring eller kommunikation med perifere enheder.I bilsystemer kan for eksempel evnen til at interface med diagnostiske værktøjer og eksterne moduler i høj grad forbedre udviklings- og implementeringsprocesser.De avancerede kapaciteter i Arduino Giga R1 WiFi gør det til et potent værktøj på tværs af forskellige applikationer.Bestyrelsens evner letter effektiv databehandling og kommunikation, som er gode i systemer, der kræver høj oppetid og pålidelighed.Arduino Giga R1 WiFi leverer ikke kun overlegne tekniske kapaciteter, men giver også praktiske fordele, der er egnet til moderne, komplekse applikationer.Dens dobbelt-core-behandling, betydelige hukommelsesmuligheder og alsidige forbindelsesfunktioner gør det til en uvurderlig komponent i avancerede teknologiprojekter.

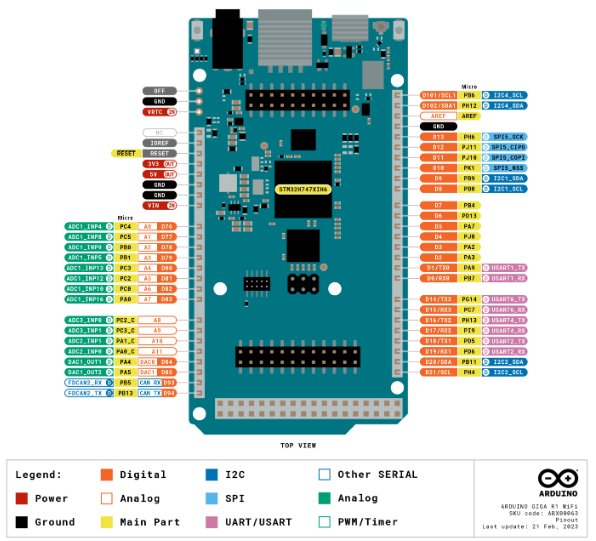

Pinout -diagram over Arduino Giga R1 WiFi

Funktioner af Arduino Giga R1 Wifi

Mikrokontroller og behandlingskraft

I sin kerne bruger den STM32H747XI-mikrokontrolleren, der kombinerer dobbelt-core Cortex-M7 og M4-processorer.Denne opsætning giver mulighed for at udføre højtydende opgaver og operationer samtidig, hvilket gør den ideel til komplekse projekter, der kræver effektiv multitasking.

Forbindelsesfunktioner

Det understøtter Wi-Fi med hastigheder op til 65 Mbps og Bluetooth 5, hvilket forbedrer dets anvendelighed i IoT-projekter som Smart Home Systems eller Remote Sensing, der afhænger af pålidelig, højhastigheds trådløs kommunikation.

I/O -fleksibilitet

Bestyrelsen leverer 76 digitale I/O -stifter, 14 analoge input og 2 DAC -output, der tilbyder omfattende grænsefladefunktioner.Dette muliggør fleksibel prototype og skalerbarhed i projekter, der involverer flere sensorer og aktuatorer.

Hukommelse og opbevaring

Med 2 MB flashhukommelse, 1 MB RAM og 8 MB SDRAM, kan GIGA R1 håndtere dataintensive applikationer, såsom maskinlæringsinferens eller omfattende datalogning uden begrænsningerne for mindre udstyrede tavler.

Kommunikationsgrænseflader

Det inkluderer flere UART, I2C, SPI og CAN -grænseflader, der letter forskellige perifere forbindelser og understøtter en lang række kommunikationsprotokoller, hvilket øger enhedens alsidighed og integrationsfunktioner.Inkluderingen af ​​både USB-C og USB-A-porte sammen med en lydstik udvider sin forbindelse, hvilket tillader let integration med en række perifere enheder og enheder.

Anvendelser af Arduino Giga R1 Wifi

Robotarme og automatiserede køretøjer

For robotarme, der er involveret i præcisionsopgaver som samlebåndsoperationer eller medicinske procedurer, er Arduino Giga R1 WiFi uvurderlig.Dens evne til at behandle komplekse algoritmer på enhed oversættes til en mere nøjagtig og lydhør bevægelseskontrol.Automatiske køretøjer, såsom droner og autonome biler, drager fordel af dens hurtige beregning af sensoriske input til navigation og forhindring af forhindring, hvilket sikrer både sikkerhed og effektivitet.

Internet of Things (IoT)

Shining i IoT -applikationer viser Arduino Giga R1 WiFi sin styrke i tilslutningsmuligheder og problemfri enhedsintegration.Dette gør det integreret i smarte byer, landbrug og hjemmeautomation.Dens opdateringer og interaktion med enheder forbedrer kontrol og overvågning, fremmer forbedret systemstyring.

Fjernovervågningssystemer

I landbruget kan moduler, der er installeret i felter, overvåge jordforhold, vejrmønstre og afgrødesundhed, lettet af Arduino Giga R1 WiFi.Denne rettidige dataindsamling understøtter interventioner til kunstvanding og skadedyrsbekæmpelse.Analyse af data lokalt eller sende dem til skyen for forudsigelig analysehjælpemidler i ressourcestyring og afgrødeudbytteoptimering.

Signalbehandling og lydanalyse

Arduino Giga R1 WiFi's dygtighed i håndtering af signalbehandling, lydanalyse og syntese gør det til en valgplatform for lydbaserede projekter.Det udmærker sig i applikationer, der involverer musikinstrumenter, stemmegenkendelsessystemer og detektion af lydbegivenheder.

Musikinstrumenter og stemmegenkendelse

I elektroniske musikinstrumenter giver platformen præcis behandling af lydsignaler, der forbedrer lydkvalitet og lydhørhed.I stemmegenkendelsessystemer, hvad enten det er til hjemmeautomatisering eller industrielle applikationer, sikrer dens beregningseffektivitet nøjagtig og hurtig talebehandling for effektiv interaktion.

Maskinlæring ved kanten

Med understøttelse af kantberegning er Arduino Giga R1 WiFi i stand til at udføre inferens for maskinlæring direkte på enhed.Denne funktionalitet er god til applikationer, der kræver beslutningstagning, der fungerer uden den latenstid forbundet med skybaseret behandling.

Forudsigelig vedligeholdelse og afvigelse

I industrielle omgivelser muliggør den kontinuerlige analyse af datastrømme fra maskiner forudsigelig vedligeholdelse.Detektering af anomalier i dataene kan udløse øjeblikkelige advarsler, hjælpe med at forhindre potentielle fejl og reducere nedetid.Denne responsive systeminstallation forbedrer driftseffektiviteten og resulterer i omkostningsbesparelser.

Batteridrevne projekter og fjernsensornoder

På grund af sit lavt effektforbrug er Arduino Giga R1 WiFi velegnet til batteridrevne projekter og fjernfølerknudepunkter.Dette sikrer langvarig drift og bæredygtighed, især i miljøer, hvor hyppige batteriudskiftninger er upraktiske.

Miljøovervågning

Fjernmiljøovervågningssystemer, såsom dem, der sporer dyreliv eller klimaforhold, drager stor fordel af platformens effekteffektivitet og forbindelse.De indsamlede data understøtter mere informerede bevaringsstrategier og beslutningstagning.

Komplekse dataindsamling og kontrolsystemer

Robustheden af ​​Arduino Giga R1 WiFi skinner i styring af komplekse dataindsamlings- og kontrolsystemer.Det letter integrationen og behandlingen af ​​forskellige dataindgange, hvilket er bedst for sofistikerede kontrolmekanismer.

Industriel automatisering og sundhedsvæsenets systemer

I industriel automatisering hjælper platformen med at opretholde optimale driftsbetingelser og forbedrer proceseffektiviteten.Tilsvarende hjælper det med sundhedsydelser med at styre data fra forskellige medicinske udstyr, hvilket forbedrer patientovervågning og levering af sundhedsservicen.

Trådløs kontrol og overvågning med skyforbindelse

Cloud -forbindelsesfunktionen i Arduino Giga R1 WiFi understøtter avancerede trådløse kontrol- og overvågningssystemer.Denne kapacitet er anvendelse til at skabe skalerbare og elastiske systemer på tværs af adskillige applikationer.

Smart Home Integration

I smarte hjemmiljøer oversættes dette til problemfri kontrol over belysning, sikkerhed og apparater fra ethvert fjerntliggende sted.Synkroniseringen med cloud -tjenester sikrer opdaterede konfigurationer og automatisering, der hæver bekvemmelighed og sikkerhed.

Specifikationer for Arduino Giga R1 WiFi

Kategori	Specifikation
Bestyrelsesnavn	Arduino® Giga R1 Wifi
SKU	ABX00063
Mikrokontroller	STM32H747XI Dual Cortex®-M7+M4 32bit Low Power Arm® MCU
Radiomodul	Murata 1dx Dual WiFi 802.11b/g/n 65 Mbps og Bluetooth®
Sikkert element	ATECC608A-MAHDA-T
USB	USB-C® programmeringsport / HID, USB-A vært (aktiveret med PA_15)
Stifter	Digital I/O -stifter: 76, analoge inputstifter: 12, PWM -stifter: 12
DAC	2 (DAC0/DAC1)
Diverse	Vrt & off pin
Meddelelse	UART: 4X, I2C: 3X, SPI: 2X, CAN: Ja (kræver en ekstern transceiver)
Stik	Kamera: I2C + D54-D67, display: D1N, D0N, D1P, D0P, CKN, CKP + D68-D75, Audio Jack: DAC0, DAC1, A7
Magt	Kredsløb driftsspænding: 3.3V, indgangsspænding (VIN): 6-24V, DC strøm pr. I/O-pin: 8 Ma
Urhastighed	Cortex® M7: 480 MHz, Cortex® M4: 240 MHz
Hukommelse	STM32H747XI: 2MB flash, 1 MB RAM
Dimensioner	Bredde: 53 mm, længde: 101 mm

Sammenligning af Arduino Giga R1 Wifi og Arduino Nano 33 BLE

Funktion	Arduino giga r1 wifi	Arduino Nano 33 ble
Mikrokontroller	STM32H747XI med Cortex-M7 og M4 kerner	NRF52840
Urhastighed	Hovedkerne: 480 MHz, anden kerne: 240 MHz	64 MHz
Driftsspænding	3.3V	3.3V
Digitale I/O -stifter	76	14
Analoge inputstifter	12	8
DAC -udgange	2 (DAC0/DAC1)	-
PWM -stifter	-	5
Flashhukommelse	2 MB	1 MB (NRF52840 CPU -flashhukommelse)
VÆDDER	1 Mb	256 KB (NRF52840 SRAM)
Forbindelse	Wi-Fi, Bluetooth®12	Bluetooth®
USB -porte	USB-C til strøm/programmering/kommunikationslinje og en USB-A til tilslutning af USB-enheder (tastaturer, masselagring)	Micro USB

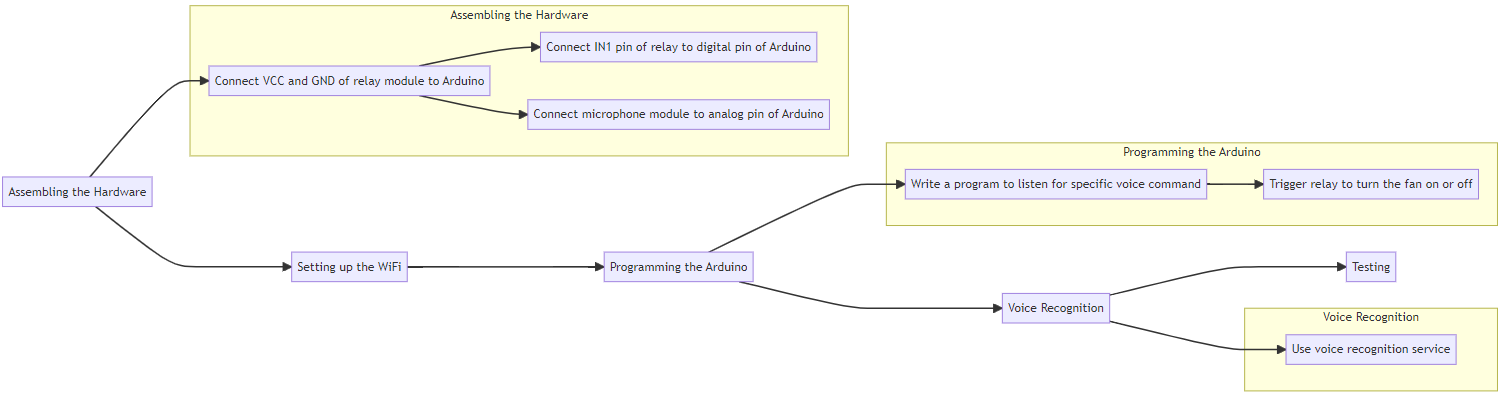

Arduino Giga R1 WiFi -projekteksempel

Konstruktion af et stemmeaktiveret ventilatorkontrolsystem ved hjælp af Giga R1 WiFi-bestyrelsen fremhæver de imponerende kapaciteter og potentiale for moderne IoT-teknologi.Denne bestræbelse eksemplificerer den sømløse interaktion mellem hardware- og softwarekomponenter.

Krævede komponenter

• Giga R1 WiFi Board, hjernen til operationen, der er ansvarlig for styring af forbindelser og behandling af stemmekommandoer.

• Elektrisk ventilator, der fungerer som belastningen, der skal kontrolleres i henhold til brugerens stemmeinstruktioner.

• Relæmodul, der fungerer som formidler for at tænde og slukke fanen sikkert.

• Mikrofonmodul, fanger nuancerne i vores stemme, hvilket muliggør detektion af stemmekommandoen.

• Jumper -ledninger, der sikrer stabile og sikre elektriske forbindelser, der ligner livslinjer i projektopsætningen.

• Brødbræt, der tilbyder en fleksibel platform til samling af de elektroniske komponenter uden lodning.

Tilslut relæmodulet til Giga R1 WiFi -kortet

Begynd med at identificere Giga R1 WiFi -bestyrelsen, et stykke teknologi, der omfatter vidunderene ved trådløs kommunikation.Tillad dig selv et øjeblik at værdsætte dets potentiale.Forbered dit relæmodul.Bemærk den robuste build og ligetil interface, designet til at bygge bro mellem forskellige elektroniske komponenter.Forbind forsigtigt relæmodulet til de udpegede stifter på Giga R1 WiFi -kortet.Føl en følelse af præstation, når du lægger grundlaget for at skabe noget større end summen af ​​dets dele.Dobbeltkontrol hver forbindelse for at sikre stabilitet og præcision.Forestil dig de fremtidige muligheder, der udspiller sig fra denne indsats.

Tilslut mikrofonmodulet til en analog pin på brættet

Evaluer placeringen af ​​mikrofonmodulet, og sikrer, at det er placeret sikkert og nøjagtigt på brættet.En løs forbindelse kan forstyrre dit arbejde og hindre præcisionen i din lydoptagelse.Brug en sikker tilknytningsmetode, såsom lodning eller ved hjælp af et sikkert stik, til at binde mikrofonmodulet med en analog pin.Lodde giver en stabil forbindelse, mens stik giver let justeringer.Bekræft pinnummeret, og konsulter bestyrelsens skematiske for at forbinde mikrofonmodulet til den korrekte analoge pin.En forkert forbindelse kan føre til fejl i lydsignalbehandling.Tag de nødvendige forholdsregler for at undgå elektrostatisk udladning, der kan skade elektroniske komponenter.Grundlægning af dig selv, ved hjælp af antistatiske værktøjer og håndtering af komponenter med omhu hjælper med at beskytte de delikate dele.Efter at have oprettet forbindelsen, skal du blidt inspicere opsætningen for at bekræfte, at alt er fast på plads.En sikker opsætning lægger grundlaget for problemfri lydoptagelse og -behandling.

Bekræftelse af sikker effekt og jordgrænseflader med jumperledninger

Sørg for at inspicere Jumper -ledningerne for faste forbindelser for at forhindre utilsigtede afbrydelser.Dette sikrer en stabil elektrisk strøm, der undgår afbrydelser, der potentielt kan forstyrre kredsløbsfunktionaliteten.Evaluer jumperledets integritet.Eventuelle tegn på slid eller skade kan føre til uforudsigelige effektudsving eller jordfejl, hvilket kan komplicere fejlfindingsindsatsen.Korrekt installation af jumperledninger kræver både tålmodighed og præcision.Tilslut hver ledning opmærksomt, og anerkender tilfredsheden med et godt udført job i stedet for at skynde sig gennem processen.

Foretag foreløbige tests efterfulgt af efterfølgende gentest for at bekræfte pålideligheden af ​​forbindelserne.Dette trin validerer ikke kun indledende vurderinger, men tilbyder også ro i sindet ved at vide, at systemet fungerer som tilsigtet.Føl tilliden til din ekspertise, når du udfører disse forbindelser, og anerkender følelsen af ​​gennemførelse, når strøm- og jordsystemerne er solidt integreret og operationelt.Efter afslutningen skal du dokumentere de skridt, der er taget og forbindelsens tilstand, hvilket styrker den omhyggelige indsats, der er lagt til at sikre, at strøm- og jordforbindelser er sikre, stabile og i stand til at støtte systemets krav.

Positionskomponenter korrekt på brødbrættet

Stabilisering af komponenterne på brødbrættet forbedrer både stabilitet og kredsløbets pæne layout.Denne opsætning sikrer en jævn interaktion mellem brættet og perifere enheder, og integrerer problemfrit forskellige elementer i et sammenhængende system.

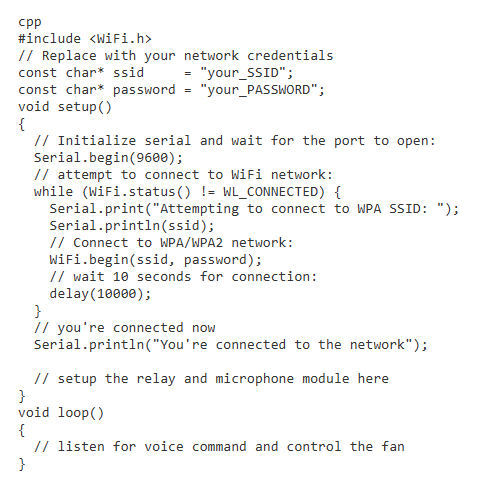

Netværksforbindelse

For at forbinde brættet til et netværk bruges WiFi -biblioteket i Arduino Integrated Development Environment (IDE).Denne proces involverer at skrive Arduino -skitsen for at starte WiFi -forbindelsen.Nedenfor er et simpelt uddrag:

Stemmekommando -detektion og kontrol

Udvikle et program, der kan registrere stemmekommandoer og udløse relæet til at kontrollere ventilatoren.Integration med tjenester som Google Assistant eller Amazon Alexa foreslås.Brug af API'er, der leveres af disse tjenester, hjælper med at fortolke stemmeinstruktioner og overfører passende signaler til Giga R1 WiFi -bestyrelsen.Testning af opsætningen grundigt kræves for at sikre, at den fungerer som tilsigtet.Simulere stemmekommandoer efter konfiguration af hardware og software for at verificere relays svar.Målet er, at ventilatoren skal tænde og slukke i henhold til de modtagne stemmekommandoer.

Stemmeaktiverede kontrolsystemer, som FAN-kontrollen, der er demonstreret i dette projekt, betegner et skift mod mere intuitive og effektive interaktioner med teknologi.De strømline daglige opgaver og forbedrer smarte hjemøkosystemer.Dette projekt fremhæver Giga R1 WiFi -bestyrelsens potentiale til at opnå praktiske og sofistikerede automatiseringsløsninger.

Alternativer til Arduino Giga R1 Wifi

Nodemcu ESP8266

Nodemcu ESP8266 er en meget ærbødig open source-platform.Den har stærke WiFi -kapaciteter kombineret med et udviklingsmiljø, der er venligt, hvilket gør det til et populært valg til en lang række IoT -applikationer.Dens blanding af overkommelige priser og alsidighed sammen med betydeligt samfundsstøtte.Indsigt fra feltet afslører, at anvendelse af Nodemcu ESP8266 kan fremskynde prototyping og udviklingsproces.

WEMOS D1 MINI

WEMOS D1 MINI er et andet fremragende alternativ.Dette kompakte bord tilbyder rigelige funktioner til en budgetvenlig pris.Dens slanke og modulære design gør det ideelt til projekter, hvor pladsen er en begrænsning.Anvendelser bekræfter, at trods sin lille statur forbliver dens ydeevne kompromitteret, hvilket størkner sin status som en pålidelig mulighed for integration i rumbegrænsede enheder.

Sparkfun Thing - ESP8266 og Adafruit Huzzah ESP8266

Med hensyn til robust WiFi -funktionalitet skinner SparkFun -tinget - ESP8266 og Adafruit Huzzah ESP8266 lyst.Disse bestyrelser er udformet med enkelhed og effektivitet i tankerne, hvilket giver en ligetil indgang til IoT -udvikling.Mange anbefaler disse bestyrelser på grund af deres omfattende supportnetværk og den brede vifte af relaterede ressourcer.Dette sikrer en tilgængelig læringskurve og en overflod af fejlfindingsmaterialer.

Partikelfoton

Partikelfotonen skiller sig ud som en kompakt WiFi -udviklingsbræt, der er konstrueret til tilsluttede applikationer.Det, der adskiller det, er dens integration med en skyplatform, der letter opgaver såsom enhedskonfiguration, firmwareopdateringer og fjernstyring.Andre inden for det tilsluttede teknologifelt roser ofte de fotons skybaserede funktioner som en betydelig fordel, hvilket muliggør problemfri implementering af IoT-netværk.

Ofte stillede spørgsmål [FAQ]

1. Hvilken mikrokontroller bruges i Giga R1 WiFi?

Giga R1 WiFi anvender STM32H747XI dobbelt-core mikrokontroller med Cortex-M7 og Cortex-M4-processorer.Denne arkitektur understøtter effektiv parallel behandling, effektivt styring af komplekse opgaver og forbedring af den samlede ydelse.F.eks. Kan Cortex-M7 tackle beregnende-intensive applikationer, mens Cortex-M4 fokuserer på perifere operationer.Denne strategi hjælper med at distribuere arbejdsbyrden effektivt, hvilket reducerer potentielle flaskehalse i indlejrede systemer.

2. Hvad er driftshastighederne for Giga R1 WiFi?

Mikrokontrolleren fungerer ved 480 MHz for Cortex-M7 og 240 MHz for Cortex-M4, hvilket skaber en højpræstationsplatform.Den øgede urhastighed for Cortex-M7 er fordelagtig for applikationer, der kræver computerkraft og behandling.Med denne hastighed kan du opfylde stramme timingbegrænsninger, hvilket er godt inden for felter som realtidssignalbehandling eller højhastighedsdataindsamling.

3. hvilke WiFi- og Bluetooth -kapaciteter er inkluderet?

Bestyrelsen understøtter 802.11b/g/n Wi-Fi op til 65 Mbps og Bluetooth 5 gennem et ESP32-baseret modul.Denne kombination sikrer robuste forbindelsesmuligheder, der er egnede til forskellige applikationer, fra IoT -projekter til uafhængige tilsluttede enheder.For eksempel drager fjernbetjeningssystemer fordel af det udvidede interval og høje datahastigheder for Wi-Fi og det lave effekt forbrug af Bluetooth, hvilket skaber alsidige kommunikationsveje.

4. hvor meget hukommelse har Giga R1 WiFi?

Giga R1 WiFi er udstyret med 2 MB flashhukommelse, 1 MB RAM og yderligere 8 MB SDRAM.Denne omfattende hukommelsesallokering understøtter multitasking og store datalagringskrav, hvilket muliggør udvikling af sofistikerede applikationer.Mange bruger ofte denne rigelige hukommelse til at implementere funktioner såsom realtidsdatalogning og omfattende fejlsporing, hvilket forbedrer softwarens robusthed og pålidelighed.

5. Er Giga R1 WiFi -kompatibel med Mega Shields?

Ja, Giga R1 WiFi sikrer kompatibilitet med mange skjolde designet til Arduino Mega.Denne bagudkompatibilitet fremmer genanvendeligt design og forenkler overgangen mellem platforme.Du kan hurtigt prototype og implementere løsninger, der er sikre på, at eksisterende skjolde og perifere enheder integreres problemfrit med den forbedrede ydelse af Giga R1 WiFi.
