Arduino Mega 2560 forklarede: funktioner, pinout, og hvordan det fungerer?

Arduino Mega 2560 står som en hjørnesten, der tilbyder en robust platform bygget omkring den kraftfulde atmega2560 mikrokontroller.Mega 2560, der er kendt for sin alsidighed, har åbnet nye muligheder i automatisering, hvilket gør det muligt for dig alle færdighedsniveauer at deltage i innovative projekter.Fra interaktive kunstinstallationer til komplekse hjemmeautomatiseringssystemer gør dette bestyrelses brugervenlige design og kompatibilitet med en række softwaremiljøer det til en favorit blandt hobbyister, undervisere og fagfolk.I denne artikel udforsker vi funktionerne, pin -konfigurationen og faktiske anvendelser af Arduino Mega 2560, hvilket demonstrerer sin vigtigste rolle inden for elektronik og automatisering.

Katalog

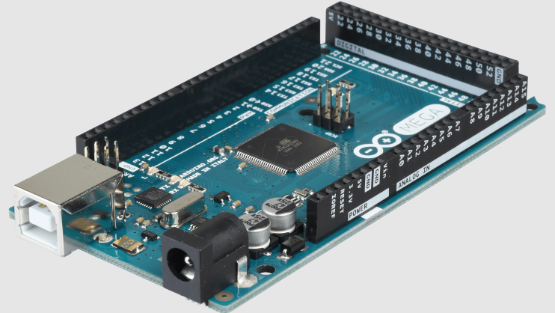

Udforskning af Arduino Mega 2560

Arduino Mega 2560 Microcontroller Board centrerer sig om den tilpasningsdygtige ATMEGA2560 -chip, der præsenterer en række funktioner, der er ideelle til indviklede elektroniske bestræbelser.Det omfatter 54 digitale input/output -stifter, 16 analoge input og 14 PWM -udgange - gengiv det egnet til alt fra enkle design til komplekse kreationer såsom robotik og industriel automatisering.Med fire serielle kommunikationsporte (UARTS) letter Arduino Mega 2560 glatte datainteraktioner med andre enheder.Denne kvalitet tjener godt i projekter, der kræver flere datastrømme eller samtidig enhedsengagement, der understøtter applikationer som IoT og sofistikerede sensornetværk.

Bestyrelsen er udstyret med en 16 MHz oscillator, en ICSP -header, forskellige strømindstillinger, USB -forbindelse og en nulstillingsknap.Sådanne bestemmelser giver dig mulighed for problemfrit at indarbejde bestyrelsen i forskellige opsætninger, der sigter mod stabil drift, selv under udfordrende omstændigheder.Yderligere stifter, inklusive SCL, SDA og IOREF, øger dens forbindelsesomfang.De gør det muligt for udviklere at udvide systemet ubesværet med forskellige skjolde, udløse innovation og originalitet i projektopfattelsen.Denne kompatibilitet med både arv og moderne skjolde fremmer en adaptiv udviklingsatmosfære.

Dybdegående analyse af Arduino mega-specifikationer

Specifikation	Detaljer
Mikrokontroller	Atmega2560
Drift Spænding	5 volt
Anbefalet Indgangsspænding	7 til 12 volt
Input Spændingsområde	6 til 20 volt
Digital Input/output pins	54 (15 PWM -output i stand)
Analog Inputstifter	16
DC Nuværende pr. I/O -pin	40 Ma
DC Nuværende for 3,3V pin	50 Ma
Blitz Hukommelse	256 KB (8 KB for bootloader)
SRAM	8 kb
Eeprom	4 kb
Ur Hastighed	16 MHz
USB Værtschip	Max3421e
Bestyrelse Længde	101.52 mm
Bestyrelse Bredde	53.3 mm
Bestyrelse Vægt	36 g

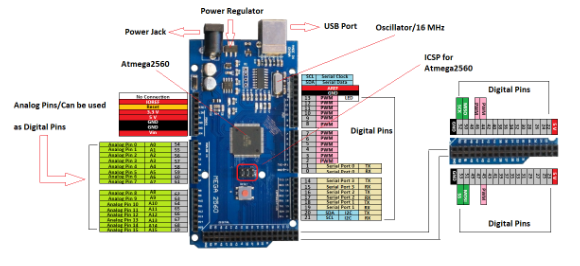

Arduino mega pin -konfiguration

Arduino Mega 2560 -kortet kan prale af et unikt pin -layout, der imødekommer både digitale og analoge opgaver.Denne tilpasningsevne inviterer dig til at tilpasse stifter i henhold til en række projektbehov.Med rigelig hukommelse og forarbejdningskapacitet er den velegnet til sofistikerede ventures.

Power Pins

Bestyrelsen inkluderer effektstifter som 3,3V og 5V sammen med flere GND -stifter til stabil effektstrøm.Vin -pin understøtter skræddersyede strømindgange, tilpasset til komplekse konfigurationer.

Nulstil og testfunktioner

En dedikeret nulstillingsnål giver mulighed for genstart af glat system, medvirkende under fejlsøgning og iterative forsøg.Desuden letter en ombord LED på Pin 13 den første test, hvilket beviser, at det er værd, når visuel feedback bliver presserende.

Kommunikationsporte

Seriel kommunikation er aktiveret gennem TX- og RX -stifter, der er nyttige til projekter med faktisk datadeling.Denne opsætning forbliver initial i håndtering af pålidelige kommunikationssystemer.

Funktioner og kompatibilitet

Evnen til at håndtere seks eksterne afbrydelser forbedrer bestyrelsens rolle i dynamiske applikationer, hvor øjeblikkelige begivenhedssvar er dynamiske.AREF -stiften sikrer nøjagtige analoge aflæsninger og raffinering af sensordata -nøjagtighed.

Datastyring og SPI -protokol

Pins 20 og 21 letter I2C -datastyring med perifere enheder.For højhastighedsdatabehov skiller SPI-kommunikation sig ud som en pålidelig metode og tilpasser sig industriens praksis.

Kompatibilitet med skjolde

Kompatibiliteten med forskellige skjolde understreger den omhyggelige spændingsindretning for at undgå hardwareskader, der gentager kollektive oplevelser, der prioriterer systemudholdenhed.

Programmeringsfunktioner og multitasking

Ved hjælp af Arduino IDE, bygget på C-sprog, er programinitiering problemfri på grund af den indbyggede bootloader.Selvom IDE mangler native multitasking, kan systemer som RTX og Freertos udvide disse kapaciteter, hvilket viser bestyrelsens fleksibilitet.

Potentialet for Arduino Mega 2560

Arduino Mega 2560 markerer et bemærkelsesværdigt skridt fremad fra tidligere versioner, omhyggeligt designet til at tackle udfordrende opgaver såsom temperaturovervågning, IoT -rammer og 3D -udskrivningsteknologi.Dens enorme I/O -kapacitet differentierer det fra enklere tavler, hvilket gør det til et ideelt valg til komplekse applikationer.Bestyrelsens evne til at oprette forbindelse til adskillige sensorer og aktuatorer positionerer det godt for indviklede projekter, der kræver både behandlingseffekt og tilpasningsevne.Mega 2560 kan prale af ATMEGA2560 mikrokontroller med øget hukommelse og behandling af dygtighed.Dette muliggør effektiv styring af krævende opgaver som realtidsdatahåndtering i smarte miljøer.Flere hukommelseskapacitet letter ressourceintensive algoritmer, et overbevisende aspekt for komplekse systemer.

I IoT- og automatiseringsdomæner tager forbindelse midterste scene.Bestyrelsen understøtter flere kommunikationsprotokoller og tilbyder fleksibilitet med forskellige enheder og systemer.Denne rige tilslutning understøtter integration i scenarier, der involverer forskellige hardwarekomponenter - investeringer, der er opnået ved faktiske implementeringer i industriel automatisering og opsætninger af hjemmesikkerhed.MEGA 2560 udstyret med adskillige digitale og analoge stifter giver MEGA 2560 vidtgående grænseflade med forskellige moduler og perifere enheder.Denne bredde tilskynder til oprettelse af multifunktionelle projekter, hvor samtidig kontrol og dataindsamling er dynamisk.Erfaringer inden for robotik og storskala sensornetværk illustrerer bestyrelsens styrke til at styre adskillige parallelle opgaver.

Mega 2560's tilpasningsevne sikrer dens effektivitet på tværs af en lang række applikationer.Det fungerer godt i indstillinger, der kræver modstandsdygtighed og skalerbarhed, hvilket gør det til et pålideligt valg for eksperimentelle og produktionsmiljøer.Dens alsidighed varer i både uddannelsesmæssige og indviklede industrielle design.Arduino -økosystemet er beriget med et stort online samfund og detaljeret dokumentation.Denne støttende baggrund hjælper med problemløsning og inspirerer innovation og motiverer dig til at skabe opfindelige løsninger.Engagement inden for dette samfund gnister ofte gennembrud i projektudvikling takket være den kollektive udveksling af ideer og strategier.
