CC1101 Transceiver: Datablad, pinout og alternativer

CC1101 fra Texas Instruments er en alsidig sub-1 GHz-transceiver, der giver en omkostningseffektiv løsning til strømbevidste trådløse applikationer.Denne artikel udforsker sine tekniske funktioner, pinout og specifikationer, der fremhæver, hvordan den understøtter den voksende efterspørgsel efter effektive og pålidelige trådløse kommunikationssystemer.

Katalog

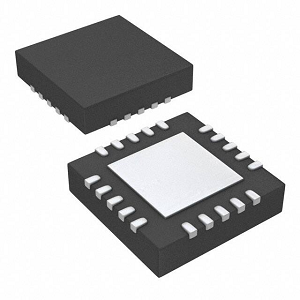

Hvad er CC1101?

Texas Instruments CC1101 Skiller sig ud som en omkostningseffektiv transceiver, der er udformet specifikt til trådløs kommunikation i Sub-1 GHz-området.Dens design fokuserer på at minimere energiforbruget, resonere godt inden for ISM- og SRD -bånd ved frekvenser som 315, 433, 868 og 915 MHz.Desuden viser det tilpasningsevne ved at inkorporere yderligere bånd såsom 300-348 MHz, 387-464 MHz og 779-928 MHz, hvilket gør sig alsidig over forskellige territoriale og regulatoriske landskaber.Inden for sin arkitektur ligger et fleksibelt basebåndsmodem, dygtig til at imødekomme forskellige modulationsformater og opnå datahastigheder op til 600 kbps.Denne alsidighed finder værdi i applikationer, hvor kravene til datatransmission svinger.

CC1101 er anvendt sammen med en mikrokontroller, ledsaget af nogle passive komponenter, der fremhæver en branche-favorit metode, der kapitaliserer modulært design, der med fordel for at forstærke systemisk ydeevne.I situationer, der kræver udvidet kommunikations rækkevidde, er parring med en CC1190 -rækkevidde almindelig.Denne synergi øger ikke kun enhedens følsomhed, men øger også dens udgangseffekt, hvilket forbedrer netværkets robusthed og pålidelighed.CC1101's funktioner afslører sin lovende rolle i IoT -enhedsstyring, smart måling og fjernbetjeningsprogrammer, hvor effektivitet kombineret med moduleringsfleksibilitet.Dens iboende modularitet og tilpasningsevne udgør en skalerbar løsning, der er dygtig til at holde trit med teknologiens stadigt skiftende landskab, hvilket antyder, at det giver løfte om løbende fremskridt inden for trådløs kommunikation.

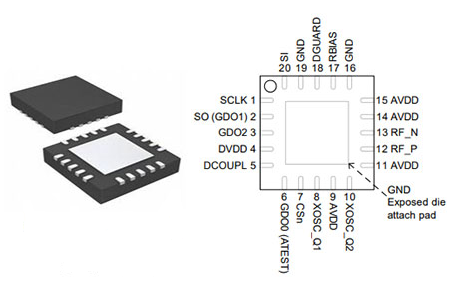

CC1101 PIN -konfiguration

Pin nr	Pin -navn	Beskrivelse
1	Sclk	Seriel konfigurationsgrænseflade, urinput
2	Så (GDO1)	Seriel konfigurationsgrænseflade, dataoutput.Valgfri Generel outputstift, når CSN er høj
3	GDO2	Digital output pin til generel brug: testsignaler, FIFO Statussignaler, klar kanalindikator, urudgang, neddeles fra Xosc, seriel output RX -data
4	Dvdd	1,8 - 3,6 V digital strømforsyning til digitale I/O'er og til den digitale kernespændingsregulator
5	DcoUpl	1.6 - 2.0 V Digital strømforsyningsproduktion til afkobling. Bemærk: Denne pin er kun beregnet til brug med CC1101.Det kan ikke bruges til Giv forsyningsspænding til andre enheder
6	GDO0 (atest)	Digital output pin til generel brug: testsignaler, FIFO Statussignaler, klar kanalindikator, urudgang, neddeles fra XOSC, seriel output RX -data, serielle input TX -data.Bruges også som analog test I/O til prototype/produktionstest
7	CSN	Seriel konfigurationsgrænseflade, chip vælg
8	Xosc_q1	Crystal Oscillator Pin 1 eller ekstern urindgang
9	Avdd	1,8 - 3,6 V Analog strømforsyningsforbindelse
10	Xosc_q2	Crystal Oscillator Pin 2
11	Avdd	1,8 - 3,6 V Analog strømforsyningsforbindelse
12	RF_P	Positive RF -indgangssignal til LNA i modtagelsestilstand.Positiv RF -udgangssignal fra PA i transmissionstilstand
13	RF_N	Negativt RF -indgangssignal til LNA i modtagelsestilstand.Negativ RF -udgangssignal fra PA i transmissionstilstand
14	Avdd	1,8 - 3,6 V Analog strømforsyningsforbindelse
15	Avdd	1,8 - 3,6 V Analog strømforsyningsforbindelse
16	GND	Analog jordforbindelse
17	Rbias	Ekstern biasmodstand til referencestrøm
18	Dguard	Strømforsyningsforbindelse til digital støjisolering
19	GND	Jordforbindelse til digital støjisolering
20	Si	Seriel konfigurationsgrænseflade, dataindgang

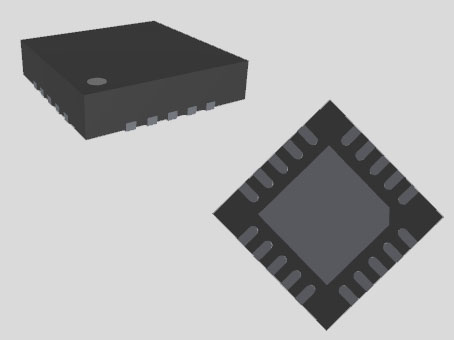

CC1101 Symbol, fodaftryk og CAD -model

Funktioner i CC1101

RF -ydeevne

CC1101 -modulet kombinerer høj følsomhed med effekteffektivitet og tilbyder op til +12 dBm programmerbar udgangseffekt, mens den forbruger minimal energi.Dette gør det ideelt til energibevidste enheder, især i IoT-systemer, hvor lang batterilevetid er vigtig.Ved at afbalancere følsomhed og energiforbrug forbedrer modulet kommunikationsområdet og enhedens holdbarhed.

Analoge funktioner

CC1101 understøtter flere modulationsteknikker, hurtigfrekvensindstilling og inkluderer en integreret temperatursensor.Disse funktioner giver fleksibilitet og pålidelighed i forskellige miljøer, hvilket gør det nemt at tilpasse kommunikationsstrategier til specifikke behov.Temperaturkompensation og dynamiske moduleringsmuligheder øger ydelsen under udfordrende forhold.

Digitale funktioner

CC1101 inkluderer avancerede digitale værktøjer som pakkehåndtering, en fleksibel SPI -grænseflade, trådløs detektion og datablegning.Disse sikrer sikker og effektiv datatransmission, hvilket forbedrer systemstabiliteten og hastigheden.Dens optimerede pakkehåndtering forbedrer ydeevnen i komplekse digitale systemer, hvilket gør den ideel til pålidelig trådløs kommunikation.

Strømeffektivitet

CC1101 er meget effektive, og tegner kun 200 NA i dvaletilstand og indeholder hurtig start- og wake-on-radio kapacitet.Dette lave strømforbrug forlænger batteriets levetid, hvilket reducerer behovet for hyppige udskiftninger, hvilket er vigtigt for enheder som fjernsensorer og elektronik.

Generelle egenskaber

Med et kompakt design og minimale eksterne komponenter opfylder CC1101 både europæiske og amerikanske standarder.Dens lille størrelse og lovgivningsmæssige overholdelse gør det alsidigt for globale markeder.Forenkling af design, mens du opretholder robusthed, er i overensstemmelse med moderne industriel praksis, hvilket sikrer let integration på tværs af forskellige applikationer.

CC1101 tekniske specifikationer

Tekniske specifikationer, funktioner og parametre for CC1101 sammen med komponenter, der ligner Texas Instruments CC1101RGP.

Type	Parameter
Livscyklusstatus	Aktiv (sidst opdateret: 4 dage siden)
Kontakt plettering	Guld
Monteringstype	Overflademontering
Antal stifter	20
Driftstemperatur	-40 ° C ~ 85 ° C.
JESD-609-kode	E4
Delstatus	Aktiv
Antal afslutninger	20
Spænding - Forsyning	1,8V ~ 3,6V
Peak Reflow temperatur (CEL)	280
Forsyningsspænding	3v
Dybde	4,15 mm
Basisdelenummer	CC1101
Power - Output	12dbm
Datahastighed (MAX)	800kbps
Fabriks ledetid	6 uger
Mount	Overflademontering
Pakke / sag	20-VQFN Exposed Pad
Vægt	69.994479 mg
Emballage	Rør
PBFree -kode	Ja
Fugtfølsomhedsniveau (MSL)	3 (168 timer)
Type	Kun TX/RX
Terminal position	Quad
Antal funktioner	1
Terminal tonehøjde	0,5 mm
Frekvens	300MHz348MHz, 387MHz464MHz, 779MHz ~ 928MHz
Densitet	0 b
RF -familie/standard	General Ism < 1GHz
Serielle grænseflader	SPI
Nuværende - modtagelse	14.3mA ~ 17.1mA
Nuværende - transmission	12.3mA ~ 34.2mA
Antal modtagere	1
Modulation	2fsk, 4fsk, Ask, GFSK, MSK, OOK
Følsomhed (DBM)	-116 DBM
Længde	4mm
Tykkelse	930 um
Højde	1 mm
Bredde	4mm
Strålingshærdning	Ingen
Blyfri	Blyfri
Nå SVHC	Ingen svhc
ROHS -status	Rohs3 -kompatibel

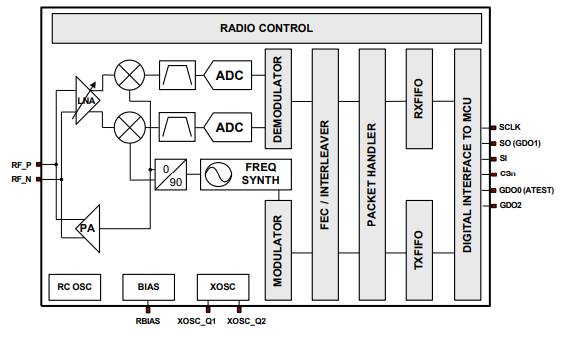

Funktionelt blokdiagram over CC1101

Diagrammet ovenfor viser CC1101-grundlæggende struktur, der bruger et lavt-hvis modtagerdesign.Først styrker den lavt støjforstærker (LNA) RF-signalet.Dette signal omdannes derefter til mellemfrekvens (IF) -signaler i to komponenter (I og Q).Disse signaler digitaliseres ved hjælp af analoge-til-digitale konvertere (ADC'er).Efter digitalisering udføres processer som Automatic Gain Control (AGC), kanalfiltrering, demodulation og synkronisering af bits og pakker.Til transmission genererer CC1101 RF -signaler direkte ved hjælp af frekvenssyntese.

I modtagelsestilstand bruger chipens frekvenssynthesizer en on-chip LC VCO og en 90-graders fase-skifter til at skabe de lokale oscillator (LO) -signaler (I og Q), der er nødvendig til signalkonvertering.En krystal, der er forbundet til PINS XOSC Q1 og XOSC Q2, tilvejebringer referencefrekvensen for synthesizer og ure for ADC og digitale kredsløb.En 4-tråds SPI-grænseflade bruges til konfiguration og datatilgang, mens den digitale basebånd administrerer kanalindstillinger, pakkehåndtering og datalagring.

CC1101 applikationskredsløb

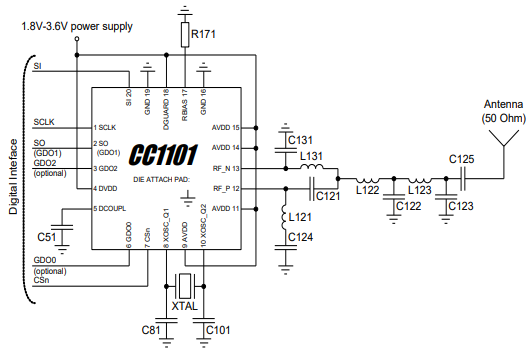

Typisk anvendelse og evalueringskredsløb 315/433 MHz (eksklusive afkobling af forsyningskondensatorer)

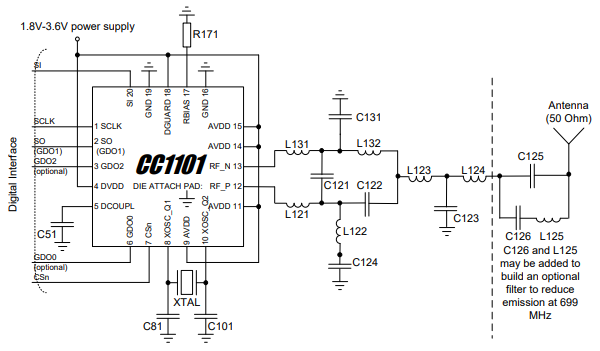

Typisk anvendelse og evalueringskredsløb 868/915 MHz (eksklusive afkobling af forsyningskondensatorer)

Alternativer til CC1101

Delnummer	Beskrivelse	Fabrikant
CC1100ergpt	Sub-1 GHz trådløs transceiver med lav effekt til China og Japan frekvensbånd 20 -qfn -40 til 85	Texas Instruments
MD59-0049RTR	RF og Baseband Circuit, PQCC20, 4 mm, plast, MLF-20	Macom
CC1101RTKRG3	IC Telecom, Cellular, RF og Baseband Circuit, PQCC20, 4 X 4 mm, grøn, plast, QLP-20, cellulært telefonkredsløb	Texas Instruments
CC1101RTK	Telecom, Cellular, RF og Baseband Circuit, PQCC20, 4 X 4 Mm, grøn, plast, QLP-20	Texas Instruments
CC1101RTKG3	Telecom, Cellular, RF og Baseband Circuit, PQCC20, 4 X 4 Mm, grøn, plast, QLP-20	Texas Instruments
CC1101RGP	Pakke / sag 20-VFQFN eksponeret pude, antal stifter 20, Frekvens 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, strøm - Modtagelse af 14,3 mA ~ 17,1mA, strøm - transmission af 12,3mA ~ 34,2mA, Følsomhed -116 DBM, forsyningsspænding 3 V, terminalhøjde 0,5 mm	Texas Instruments
CC115LRGPR	Pakke / sag 20-VFQFN eksponeret pude, antal stifter 20, Frekvens 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, strøm - Modtagelse af 13,9 mA ~ 15,9 mA, strøm - transmission af 12,3mA ~ 31,1mA, Følsomhed -112 dBm, forsyningsspænding 3 V, terminalhøjde 0,5 mm	Texas Instruments
CC1100RTKR	Pakke / sag 20-VFQFN eksponeret pude, antal stifter 20, Frekvens 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, strøm - Modtagelse 13,3mA ~ 15,9 mA, nuværende - transmission af 12,3mA ~ 34,2mA, Følsomhed -111 DBM, forsyningsspænding 3 V, terminalhøjde 0,5 mm	Texas Instruments
CC110LRGPR	Pakke / sag 20-VFQFN eksponeret pude, antal stifter 20, Frekvens 315MHz, 433MHz, 868MHz, 915MHz, forsyningsspænding 3 V, terminal tonehøjde 0,5 mm	Texas Instruments
CC1100RTK	Pakke / sag 20-VFQFN eksponeret pude, antal stifter 20, Frekvens 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, strøm - Modtagelse af 14,3 mA ~ 17,1mA, strøm - transmission af 12,3mA ~ 34,2mA, Følsomhed -116 DBM, forsyningsspænding 3 V, terminalhøjde 0,5 mm	Texas Instruments

Anvendelser af CC1101

CC1101 er en ultra-lav-power trådløs transceiver designet til sub-1 GHz-applikationer, ideel til scenarier, hvor energieffektiv kommunikation er påkrævet.Dens alsidighed gør det værdifuldt inden for sikkerhedssystemer, automatisering, industrielle operationer og nye teknologier som IoT.

Sikkerhedssystemer

CC1101 forbedrer trådløse sikkerhedssystemer ved at muliggøre lav effekt, langvarige enheder som bevægelsesdetektorer og alarmsensorer.Dens effektivitet reducerer behovet for hyppig vedligeholdelse, hvilket sikrer uafbrudt overvågning og udvidet batterilevetid.

Automationsløsninger

I både hjemme- og industriel automatisering understøtter CC1101 problemfri kommunikation mellem enheder, hvilket gør det muligt for smarte systemer at overvåge miljømæssige målinger og optimere energiforbruget.Det er en nøglekomponent i at opbygge mere effektiv og adaptive levende og arbejdsmiljøer.

Industrielle processer

CC1101 letter pålidelig trådløs kommunikation i udfordrende industrielle omgivelser, hvilket tillader fjernovervågning og kontrol af maskiner.Dette forbedrer sikkerheden, reducerer nedetid og forbedrer driftseffektiviteten, især hvor kablede løsninger er upraktiske.

Nye teknologier og IoT

CC1101's fleksibilitet gør det til en stærk kandidat til Internet of Things (IoT) applikationer, der understøtter netværk med lavt power, bredt område.Når IoT udvides, er CC1101 stor til at skabe smarte, energieffektive enheder, der kommunikerer problemfrit på tværs af sammenkoblede systemer.

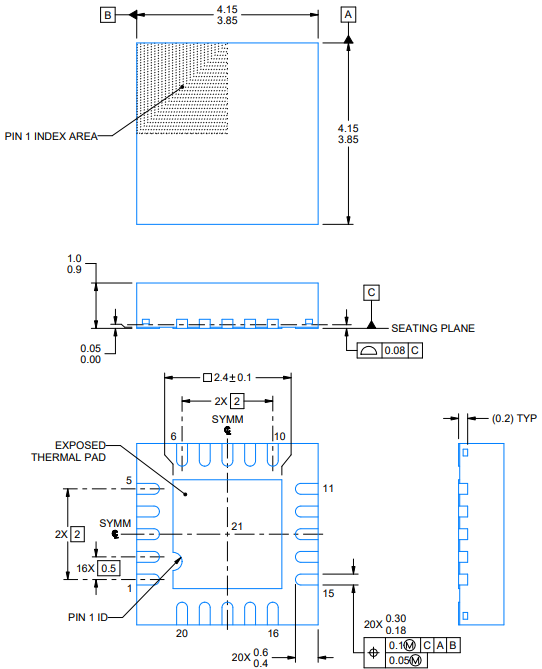

Pakke til CC1101

CC1101 Producentoplysninger

I det konkurrenceprægede landskab i halvlederindustrien er Texas Instruments adskilt for sin indflydelse på analoge og indlejrede behandlingsinnovationer.Virksomhedens CC1101 RF -transceiver eksemplificerer deres nådeløse drev mod raffinering af kommunikationsteknologier.Denne enhed er ikke kun udformet med præcision, men finder også sin anvendelighed på tværs af forskellige sektorer, herunder hjemme- og industriel automatisering, hvor stabile og effektive trådløse systemer.Texas Instruments trives med en urokkelig dedikation til banebrydende nye teknologier og udvikling af produkter, der resonerer med aktuelle industriens tendenser.Deres filosofi er drevet af ambitionen om at flette avanceret teknologi ved praktisk anvendelse.TI -produkter er udformet gennem gentagne forbedringer for at sikre, at de problemfrit integreres med forskellige systemer, hvilket viser en tilpasningsevne, der opfylder forskellige krav.
