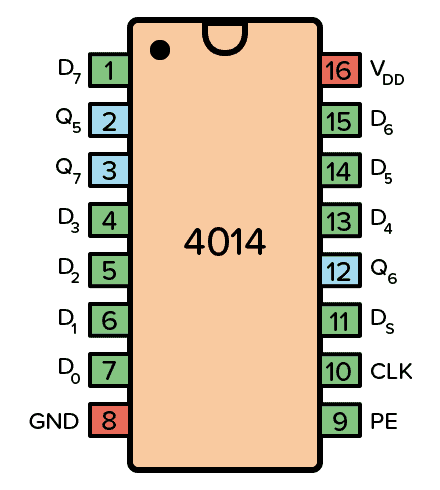

Pin -navn |
Pin nr. |
Type |
Beskrivelse |
|
Vdd |
16 |
Magt |
Forsyningsspænding (+3 til +15V) |
|
GND |
8 |
Magt |
Jorden (0V) |
|
D0-D7 |
1, 4, 5, 6, 7, 13, 14, 15 |
Input |
Parallelle dataindgangsstifter |
|
Q5, Q6, Q7 |
2, 3, 12 |
Produktion |
Bufret output fra de sidste tre bits |
|
Pe |
9 |
Input |
Parallel Enable |
|
Cp |
10 |
Input |
Urstift for at synkronisere input |
|
Ds |
11 |
Input |
Seriel inputstift |
For at gå i gang med at bruge 4014 IC skal du starte med omhyggeligt at forbinde VDD til din strømkildens positive terminal og GND til den negative terminal.Denne IC fungerer inden for et effektområde fra 3V til 15V, men specifikke modeller kan strække sig op til 20V.Det tilrådes at undersøge databladet for præcise elektriske detaljer, skræddersy kompatibilitet til din unikke opsætning.Den valgte spændingsområde påvirker direkte enhedens operationelle integritet og stabile funktionalitet.
Inititér parallel dataindlæsning ved at skifte den parallelle Enable (PE) pin til en høj tilstand.Tilslut dine valgte dataindgange på tværs af parallelle datavåle markeret D0 til D7.Et stigende kantsignal, der påføres CLK -pin, fanger de tilsigtede data i registeret.Denne forberedende fase spejler et team på en godt koordineret praksis, hvor roller og synkronisering er af største betydning.
Begynder data, der skifter ved at skifte PE -pin til en lav tilstand.Hver stigende CLK -puls skifter data trinvist.I denne tilstand tjener DS PIN -stiften til seriel dataindgang, hvilket letter fleksibel databehandling.Denne funktion bliver især fordelagtig, når væskedataovergangen er nødvendig, hvilket sikrer effektiv organisering og kategorisering af digitale signaler.

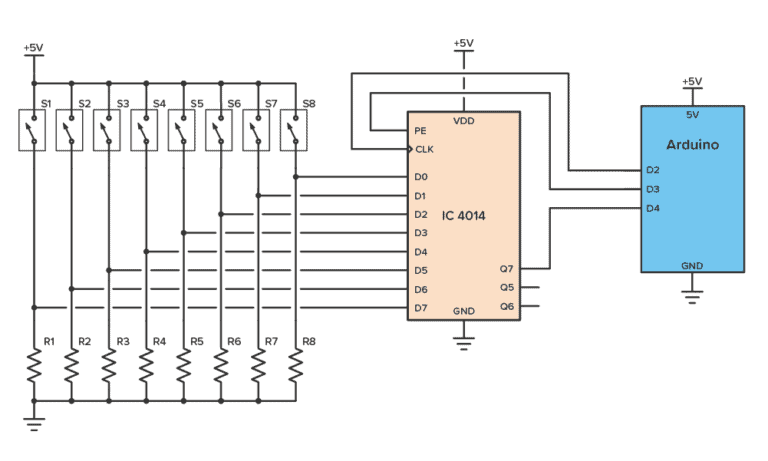

De CD4014 Shift Register er et praktisk værktøj til at læse tilstandene på op til otte kontakter ved hjælp af kun tre mikrokontrollerstifter, såsom med en Arduino.Dette gør det ideelt til projekter, hvor PIN -tilgængeligheden er begrænset, da den effektivt udvider inputkapaciteten uden behov for ekstra hardware.Kredsløbet fungerer ved at fange tilstande for alle tilsluttede switches og sende disse data til mikrokontrolleren en smule ad gangen.CD4014 bruger parallel-til-seriel konvertering, så du kan overvåge flere switches, mens du holder ledningerne enkle og kompakte.
For at indstille det skal du forbinde Arduinos D3 -pin til CD4014's parallelle Enable (PE) -stift, D2 til uret (CLK) -stift og D4 til dataproduktionen (Q) -stiften.D3 aktiverer låsen for at fange switch -tilstande, D2 sender urimpulser for at flytte staterne ind i output, og D4 læser databehandlerne.Hver urimpuls flytter den næste switch -tilstand til outputstiften, hvilket giver Arduino mulighed for at læse alle otte switches ad gangen.Denne tilgang er effektiv og sparer både plads og ressourcer.Ved at bruge CD4014 kan du administrere flere input med minimal I/O -brug, forenkle dit design og reducere ledningskompleksitet.Det er en kompakt og pålidelig løsning til projekter, der kræver præcis overvågning af switch -tilstande.
• NTE4014
• MC14014
• HCF4014
• HEF4014
• CD4014BE
• 74HC165
• 74HC166
• 74HC198
