CD4017BE CMOS -tæller Forklaret: Funktioner, funktionalitet og brug

CD4017be-tælleren er en alsidig CMOS-baseret integreret kredsløb, der er vidt brugt i digitale systemer til tælling og sekventeringsopgaver.Med 10 output og robuste kontrolfunktioner, inklusive en Schmitt -trigger på sin urindgang, sikrer det præcis pulsformning og stabil systemydelse.CD4017BEs pålidelige og effektive design, der spænder fra digitale skærme til frekvensdelere, gør det til en værdifuld komponent inden for moderne elektronik.Denne artikel graver sig ind i sine nøglefunktioner, pin -konfigurationer og praktiske applikationer, der tilbyder visioner om dens betydning i forskellige teknologiske innovationer.

Katalog

Forståelse af CD4017be -tæller

De CD4017BE er et CMOS-baseret integreret kredsløb designet til en række tællings- og sekventeringsbehov.Den har 10 output og CP-, CR- og INH-inputterminaler, hvilket gør det velegnet til forskellige digitale systemer.Med en Schmitt -trigger på sin urindgang administrerer den pulsformning, der imødekommer forskellige ursignalovergange.Denne kapacitet er påkrævet for systemer, hvor puls -præcision er dynamisk for at forhindre fejl og opretholde nøjagtighed.

Et lavt uraktivt signal giver det mulighed for at øge tællinger og videresende disse til afkodningsudgangen, når uret skrider frem.Ingeniører værdsætter sin pålidelighed for at skabe stabile systemer.Dens dygtige overgangsstyring illustrerer sin rolle i moderne elektronik.Det er vidt brugt i digitale skærme og sekventeringsopgaver, og det fremhæver betydningen af ​​hver puls.

Når det er integreret i praktiske omgivelser, reducerer tællerens pulsformning systemkompleksiteten - at vise et sofistikeret design værdsat for funktionalitet og pålidelighed.Derudover skinner CD4017be til traditionelle tælleroller også i innovative applikationer, der kræver præcision og fleksibilitet.

Udskiftning og tilsvarende

• CD4017BPWR

• SN74HC4020N

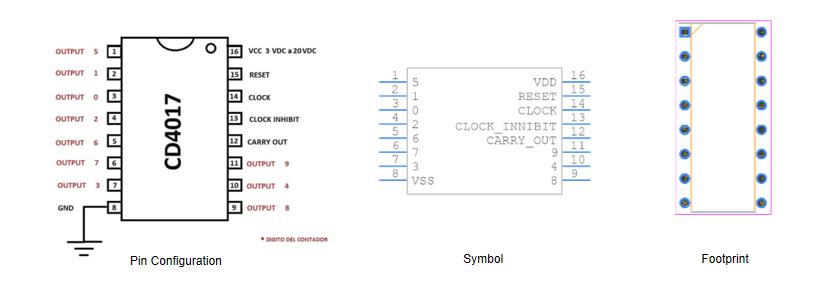

CD4017BE symbol, fodaftryk og pin -konfiguration

Stifter, der er ansvarlige for tælling af output, identificeret som Q0-Q9 (PINS 1-7, 9-11), leverer nøglesignaler, men er ikke sekventielt organiseret.Designere forbinder ofte disse output til LED'er eller andre indikatorer, der tilbyder feedback i realtid i forskellige applikationer.Kredsløbsdiagrammer skal konsulteres for at sikre korrekt forbindelse.For at forhindre komplikationer skal output opretholdes inden for deres grænser.

Strøm og jordforbindelser

• Pin 8 fungerer som VSS/jord, linker til kredsløbets jord og fungerer som en aktiv reference for spændingsniveauer.En stabil jordforbindelse mindsker potentiel støj i digitale kredsløb.

• Pin 16, mærket som VDD/VCC, fungerer som strømforsyningsnålen, normalt tilsluttet en +5V -kilde.Placering af en afkoblingskondensator i nærheden af ​​denne stift stabiliserer strømmen, hvilket reducerer spændingsudsving.Denne foranstaltning hjælper med at opretholde stabilitet og således forhindre uberegnelig chipadfærd.

Kontrol- og styringsnål

• Pin 12, kendt som udførelse, stiger højt efter cykling fra 1 til 10, hvilket giver et udførelsessignal.Det letter cascading i operationer, der kræver tællinger ud over 10.

• Clock Enable, tildelt til pin 13, stopper tællingen, når den er høj, holder pause.Denne funktion viser sig værdifuld i synkronisering med eksterne begivenheder.

• Urstiften, der er identificeret som pin 14, driver tællingsprocessen og fremmer tællingen med hver positiv puls.Forbindelser er typisk oprettet til eksterne timere eller mikrokontrollere, dominerende for behovet for præcis timingkontrol i digitale kredsløb.

• Pin 15 er nulstillingsnålen, der geninitialiserer tællingssekvensen til 1. præcision ved timing af nulstillingsoperationen sikrer, at sekvensen starter som ønsket, der bruges i automatiserede systemer.

CD4017be tekniske parametre

Produktattribut	Attributværdi
Fabrikant	Texas Instrumenter
Pakke / Sag	PDIP-16
Emballage	Rør
Teknologi	CMOS
Rohs Status	Ikke-rohs Kompatibel
Tælle Sats	5,5MHz
Drift Forsyningsspænding	3V ~ 18v
Drift Temperatur	-55 ° C. ~ 125 ° C.
Montering Stil	Ved Hul
Tælling Metode	Synkron
Antal af bits	10-bit
Antal af opsigelser	16
Produkt Type	Tæller Ics

CD4017be -funktioner

Afbalanceret outputydelse

CD4017be udviser afbalanceret outputydelse og leverer stabil drift over sine ti output -tilstande.Denne ensartede adfærd passer til opgaver med indviklede sekventeringskrav, herunder display -systemer og LED -chasers.

Beskyttelse mod statisk og fleksibel drift

Enheden er designet til modstandsdygtighed og modstår statisk udladning og forbedrer dens levetid og pålidelighed i forskellige miljøer.Det kan fungere uden et ursignal og opretholde logiske tilstande i statiske omgivelser.Denne fleksibilitet viser sig at være nyttig, hvor energibesparelse fremhæves eller signalforekomster er sjældne.

Minimal strømforbrug

Dens lav effekttrækning gør CD4017be velegnet til batteridrevne gadgets.Den fungerer godt på tværs af forskellige spændingsområder (3V-15V), hvilket gør det tilpasningsdygtigt til alt fra bærbare enheder til større systemer.

Nulstil mekanisme

Med en nulstillingsmekanisme kan enheden hurtigt vende tilbage til en kendt tilstand, hvilket letter fejlfinding og understøtter stabil drift.I sekventiel logikanvendelse, hvor timing -præcision og statsopbevaring betyder noget, viser denne funktion fordelagtig.

Frekvensafdelings alsidighed

CD4017be udmærker sig i frekvensafdeling og styrer forskellige inputpulser for at producere ti forskellige outputfrekvenser.Dens alsidighed værdsættes i digitale ure og tællerdesign.Udnyttelse af disse funktioner kræver indsigtsfuldt kredsløbsdesign for at optimere ydeevnen, imødekomme specifikke behov, mens man overvejer potentielle applikationsudfordringer.

Operationel mekanisme

CD4017be reagerer på urimpulser gennem sin CLK -stift, hvor hver puls sekventielt aktiverer udgangsstifter, hvilket skaber en cyklus af gentagen tælling.Denne proces er især velegnet til applikationer som frekvensafdeling og sekvensoptælling, hvor ordnet progression værdsættes.

Urpulsinteraktion

Urimpulser guider CD4017BE, der antænder en tydelig sekvens.Hver puls overgår til den efterfølgende outputstift, en cyklisk operation, der er centralt i applikationer som LED -kontrol eller tidsbestemt signalgenerering.Denne rytme gentager forviklingerne ved timing i praktiske scenarier.

Ansøgning i frekvensafdeling

CD4017be segmenterne urimpulser med finesse, hvilket gør en højere frekvens til en blødere.Det bliver nødvendigt med at udforme specifikke ursignaler til forskellige digitale kredsløb.I sofistikerede systemer letter denne synkronisering en jævn drift, hvilket producerer en fredfyldt, rytmisk kadence af urindgange.

Sekvensoptælling og dens relevans

Sekvensoptælling finder sin plads inden for utallige operationer.CD4017BE -orkestraterne processer, der kræver præcis timing, og harmoniserende aktiviteter som trafiksystemer, hvor flowet er afhængig af rettidige intervaller.I automatisering koordinerer det elegant maskinernes aktivering og væver effektivitet i en industriel rytme.

Forskellige anvendelser af CD4017be

Beregningsapplikationer

CD4017be administrerer adepty inputpulser på enheder som tastaturer og mus, hvilket forbedrer brugergrænsefladen ved at sikre præcis dataregistrering og interaktion.Tællere implementeret i disse enheder øger lydhørhed, et alvorligt aspekt i domæner, der kræver høj præcision og hastighed, såsom spil eller grafisk design.

Instrumentering bruger

I instrumenteringsverdenen hjælper CD4017BE med måling af aspekter som vægt og overvågning af kemiske titreringsprocesser.Det administrerer flere trin til raffinerede sensorlæsninger, hvilket fører til præcise målinger i laboratorier.Denne nøjagtighed styrker ikke kun dataspålidelighed, men bringer også innovative forskningsmetoder, der ser på fremtiden.

Elektronikkontrol

Når de er indlejret i elektroniske systemer, fører CD4017be tilsyn med operationel strømning og timing, hvilket forbedrer funktionaliteten i enheder som DVD -afspillere eller AC -systemer.At sikre optimale planlægningshjælpemidler til udvikling af energieffektive løsninger, reducere strømbrug og forlængelse af enhedens levetid, der imødekommer den voksende efterspørgsel efter bæredygtighed.

Fremskridt i databehandling

Brug af CD4017BE i databehandlingen skærper transmissionsnøjagtighed og behandlingshastigheder.Dets bidrag til systemeffektivitet og stabilitet er tydeligt i netværksudstyr, hvor konsekvent dataflow er dominerende.Ved at muliggøre præcis signalbehandling understøtter det problemfri kommunikation og mindsker risici ved datatab eller korruption.

Industriel automatisering

I industrielle miljøer holder CD4017be et ivrig øje med maskinernes forskydningssignaler, en ultimativ faktor til kontrol af præcise bevægelser og vinkler.Denne applikation forbedrer automatiserede samlebånd, hvor nøjagtig positionering øger produktiviteten og ensartetheden.Det åbner døre for sofistikerede automatiseringsteknikker, fremmer innovative fremstillingsmetoder og hæver industriel konkurrenceevne.

Fordele og ulemper

Fordele

Tælleren viser bemærkelsesværdig tilpasningsevne og fungerer effektivt over et bredt temperaturområde fra -40 ℃ til 125 ℃.Dets design inkluderer anti-statisk beskyttelse, hvilket forbedrer pålideligheden i følsomme sammenhænge.Ingeniører sætter pris på dens forskellige tilgængelige pakkemuligheder - SOP14, TSSOP14 og DIP14 - der giver til problemfri integration i flere kredsløbsdesign.

Johnson Counter Architecture letter høje tællingshastigheder, hvilket viser sig at være ganske fordelagtigt i digitale systemer, der er anvendt i applikationer som timere og sequencere.Denne arkitektur værdsættes for det meste for at lette kompleksiteten af ​​komplicerede timingmekanismer i elektroniske design.

Ulemper

Mens tælleren tilbyder adskillige fordele, kommer tælleren med visse begrænsninger.Det mangler en dynamisk opdateringsevne, der kræver urstyret bit-for-bit-forfriskende, hvilket kan påvirke ydeevnen under specifikke forhold.Fraværet af en selvmodsæt mekanisme kræver manuel indgriben eller eksterne kredsløb for at nulstille, hvilket tilføjer lag af komplikation til nogle designs.

Derudover er tællerens rækkevidde begrænset til 10, hvilket kræver supplerende tællere for bredere intervaller, hvilket kan udgøre udfordringer i systemer med omfattende tællingsbehov.Selvom praktikere ofte tager til at kaskader flere tællere for at overvinde dette, kan det føre til øget kompleksitet.

Ofte stillede spørgsmål [FAQ]

1. Hvad bruges CD4017BE til?

CD4017be udmærker sig i styring af tællingsopgaver med lav rækkemeget for at designe effektivitet.

2. Hvad er indgangssignaltypen for CD4017BE -tælleren?

Tælleren accepterer forskellige decimal digitale signaler.Specifikt deaktiverer kloksignaler, nulstillingssignaler og ur -signaler.Denne alsidighed giver mulighed for præcis kontrol og timing i forskellige digitale applikationer, hvilket gør den velegnet til indviklede opgaver, der kræver nøjagtighed.

3. Hvad er en Johnson -årtiskæller?

En Johnson-tæller fungerer ved hjælp af en 5-bit opsætning sammensat af D-flip-flops, der danner en cyklisk årtiskælder.Denne struktur sikrer pålidelige outputskift og forudsigelige sekvenser, hvilket giver betydelige fordele i komplekse sekventielle logiske kredsløb.

4. Hvad er driftstemperaturområdet for CD4017be?

CD4017be demonstrerer betydelig tilpasningsevne fra -55 ° C til 125 ° C og demonstrerer betydelig tilpasningsevne.Denne modstandsdygtighed forbedrer sin præstation i forskellige miljøer, herunder de barske forhold, der ofte findes i industrielle omgivelser.

5. Hvad er nulstillingsmetoden til CD4017BE -tæller?

Med en asynkron nulstillingsmekanisme ryddes enhver aktiv output hurtigt, når nulstillingssignalet går lavt.Denne kapacitet giver mulighed for hurtig reinitialisering, forbedring af systemets reaktionsevne og pålidelighed i stadigt skiftende applikationer.
