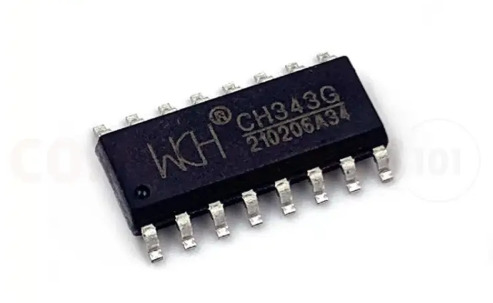

CH343: En højtydende USB til seriel konverterchip

I dagens stadigt udviklende verden af ​​digital kommunikation fremtræder CH343 USB-bus-konverterchip som en alsidig og robust løsning til problemfri dataudveksling.Bygningen på det fundament, der er sat af sin forgænger, CH340, tager CH343 ydeevne til det næste niveau med højere dataoverførselshastigheder, fleksibel IO -spændingsstøtte og avancerede funktioner som automatisk detektion af baudhastighed.Uanset om det er mikrokontrollerudvikling, industrielle systemer eller DIY -elektronik, gør CH343s kompakte design og kompatibilitet det til en dynamisk komponent i moderne projekter.Denne artikel giver en omfattende guide til CH343's funktioner, pin -konfiguration, designindsigt, applikationer og alternativer.Oplev, hvordan denne kraftfulde chip kan optimere dine kommunikations- og innovationsbehov.

Katalog

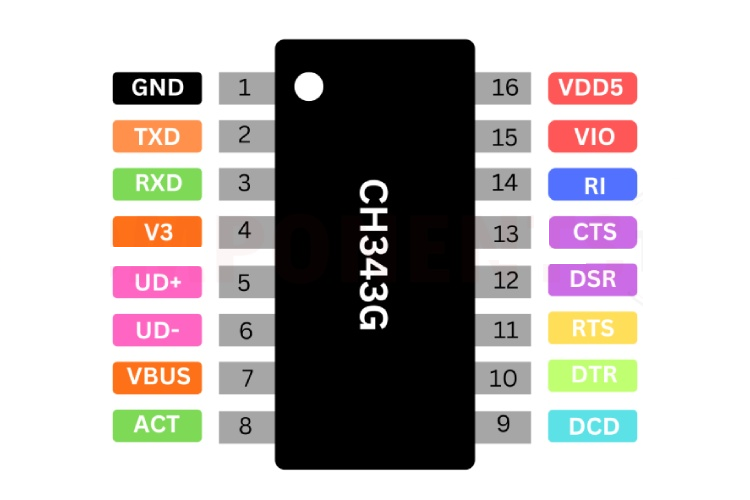

Pin -konfiguration

OP16 PIN NO	ESSOP10 PIN NO	QFN16 PIN NO	Pin -navn	PIN -type	PIN -beskrivelse
16	4	3	VDD5	MAGT	Strømforsyningsspændingsindgangen til strømregulatoren Kræver en ekstern afkoblingskondensator
15	7	1	Vio	MAGT	I/O -portkraftindgang kræver en ekstern afkobling Kondensator
1	3,0	2,0	GND	MAGT	Jord
4	10	6	V3	MAGT	Internal Power Regulator Output;Core og USB -strømindgang Opret forbindelse til VDD5 Når VDD5 <3,6V, skal du oprette forbindelse til afkoblingskondensatoren, når VDD5> 3.6V
5	1	7	UD+	USB	Opret forbindelse til USB D+ signal direkte, ingen ekstern modstand
6	2	8	Ud-	USB	Opret forbindelse til USB D-signal direkte, ingen ekstern modstand
7	INGEN	9	Vbus	I	VBUS -statusdetektering af USB -bus, integreret pull-down modstand
2	8	4	TXD	UD	Send asynkron dataudgang, tomgangstilstand er høj niveau
3	9	5	Rxd	I	Modtag asynkron dataindgang, integreret pull-up modstand
13		15	CTS	I	Modemindgangssignalet er klart at sende, aktivt lavt
	6		CTS eller DTR	Standardindgang, skift til output automatisk	Standard er modemindgangssignal, klart at sende, aktivt lavt. Når computersoftware indstiller DTR til gyldig, skifter automatisk til modemet Output signal, dataterminal klar, aktiv lav
12	INGEN	14	DSR	I	Modemindgangssignalet, datasæt klar, aktivt lavt
14	INGEN	16	Ri	I	Modemindgangssignalet, ringindikatoren, aktiv lav
9	INGEN	11	DCD	I	Modemindgangssignal, Data Carrier Detect, Active Low
10	INGEN	12	DTR/TNOW	UD	Modemudgangssignal, dataterminal klar, aktiv lav.Hvis En ekstern rullemodstand påvises under magt, skift til en Statusindikation om den i gang, der sendes i gang, Active High
11	5	13	Rts	UD	Modemudgangssignal, anmodning om at sende, aktivt lavt
8	INGEN	10	HANDLING#	UD	USB -konfiguration afsluttet statens output, aktiv lav.Hvis En ekstern rullemodstand påvises under magt, skift til Kommunikation Baud Rate Adaptive Mode.Software kan også bruge denne tilstand

Detaljer om specifikationer

Funktion	Beskrivelse
I/O uafhængig strømforsyning	Understøtter 5V, 3,3V, 2,5V og 1,8V strømforsyning.
Integreret nulstilling og ur	Integreret Power-On Reset og 12MHz ur;Ingen ekstern Krystal kræves.
Integreret EEPROM	Konfigurerer chip vid, pid, maksimal strømværdi, leverandør og produktinformationsstreng osv.
Unikt id	Chip inkluderer en integreret unik ID (USB -serie Antal).
USB -kompatibilitet	I fuld hastighed USB-enhedsgrænseflade, kompatibel med USB 2.0.
Indbygget firmware	Emulerer standard UART -interface til opgradering af original serielle perifere enheder eller tilføjelse af yderligere UART'er via USB.
Applikationskompatibilitet	Fuldt kompatibel med originale serielle applikationer uden ændring.
Driverstøtte	Understøtter OS med indbygget CDC-driver eller multifunktionel Højhastighed VCP-leverandørdriver uden installation.
Serial UART -interface	Hardware fuld-duplex interface med uafhængig transmissionsmodtagende buffere;Understøtter kommunikationsbaushastigheder fra 50bps til 6Mbps.
Dynamisk baudhastighedstilpasning	Identificerer og tilpasser automatisk sig til almindelige baudhastigheder ved eller under 115200bps.
Data og paritetsmuligheder	Understøtter 5, 6, 7 eller 8 databits;Understøtter underlig, jævn, plads, mærke og ingen paritet.
Modemgrænsefladesignaler	Understøtter RTS, DTR, DCD, RI, DSR og CTS -signaler.
Flowkontrol	Understøtter CTS og RTS Hardware Automatic Flow Control.
Half-duplex support	Inkluderer afsendelse af status TNOW til RS485 -switching.
RS232 Support	Understøtter RS232 -interface gennem en ekstern spænding Konverteringschip.
Strømforsyningsmuligheder	Understøtter USB -port 5V og 3,3V strømforsyning.
Pakke og overholdelse	ROHS-kompatibel, tilgængelig i SOP-16, ESSOP-10 og QFN16 Blyfrie pakker.

CH343 Fremstilling af dynamik

CH343 Skiller sig ud som en aktiv komponent i elektronikverdenen, udelukkende udformet af WCH.CN, hvilket demonstrerer en urokkelig dedikation til at opretholde høje standarder i sine produktionsprocesser.Denne entydige produktionsvej tilbyder et unikt scenario, hvor konsistensen af ​​høj kvalitet plejes, da den undgår de komplikationer, der ofte opstår, når flere producenter producerer den samme komponent, såsom inkonsekvens i kvalitet eller pålidelighed.I elektronik fremmer den forudsigelige og pålidelige karakter af komponenter som disse et miljø, der er modent til innovation.

Med hele produktionen af ​​en enhed bliver håndhævelse af et robust kvalitetskontrolsystem mere ligetil.WCH.CN har mulighed for at anvende løbende overvågnings- og forbedringsstrategier for at sikre, at hvert CH343 -stykke er i overensstemmelse med de strenge standarder, der er etableret for industrien.Denne fokuserede tilgang fører til en reduktion i defekter, der fremhæver fordelene ved konsolideret kvalitetsstyring.I scenarier, hvor flere firmaer producerer en lignende vare, er svingninger i kvalitet ikke ualmindeligt, som det fremgår af forskellige sektorer.

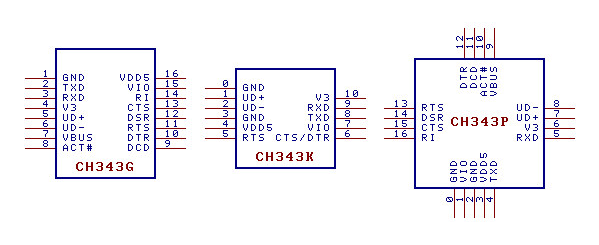

Varianter af CH343

Pakke	Pin pitch (mm)	Pin pitch (mil)	Dele -markering
SOP16	1,27 mm	50mil	CH343G
Essop10	1,00 mm	39mil	CH343K
QFN16-3X3	0,5 mm	19,7mil	CH343P

Alternativer til CH343

Når man udforsker erstatning for CH343 -integreret kredsløb, er forskellige sammenlignelige indstillinger tilgængelige for at imødekomme forskellige kommunikationsbehov.Hver alternativ bringer sine unikke funktioner og fordele, der kræver omhyggelig overvejelse i lyset af specifikke projektkrav.

Bemærkelsesværdige alternativer

• CH340

• MA112AS16

• FT230X

• CP2102

• PL2303341

• CH9102

• MCP2200

• CP2110

• FT232

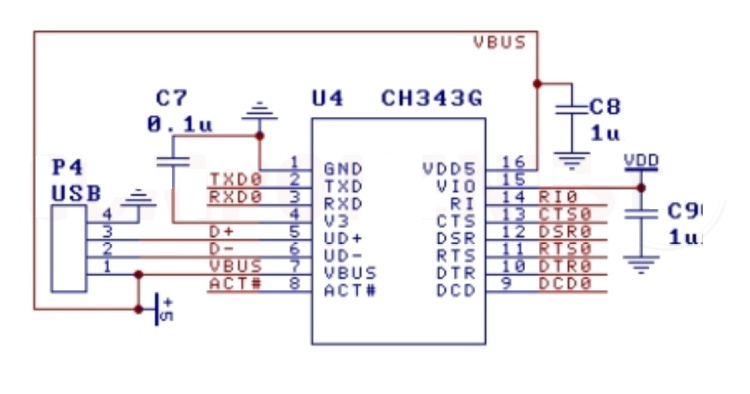

CH343 Skematisk design og implementering

USB -interfaceforbindelser

I typiske CH343-kredsløb muliggør den ligefremme forbindelse af USB-linjer til D+ og D-pins glatte kommunikationsprocesser.Effektiviteten af ​​dette layout hviler i dens evne til at håndtere differentiel signalering dygtigt, hvilket sikrer optimal datatransmission.For at garantere pålidelighed overvejes særlig overvejelse for at reducere elektromagnetisk interferens gennem effektive teknikker som afskærmning og jordforbindelse, som bringer en følelse af stabilitet til dine følelser.

Strømforsyningsstabilisering

Kondensatorer er nøglen til at sikre en jævn effektstrøm, mens dæmpning af støjniveauer.Disse komponenter tjener som energireserver og giver stabilitet på tværs af svingende belastningsbetingelser.Ved at afværge pludselige ændringer i spænding beskytter kondensatorerne ikke kun kredsløbskomponenterne, men bidrager også væsentligt til den robuste drift af CH343 -chipset.Valg af kondensatorer, der matcher kredsløbets operationelle kriterier, afspejler den delikate balance og fremsyn, som du investerer i i designstadiet.

Seriel kommunikationslinjer

Kommunikation mellem CH343 -chipset og enhver mikrokontroller udføres gennem TX- og RX -linjerne, hvilket kræver nøjagtige forbindelser - TX til RX og vice versa.Enhver forkert justering kan føre til korrupte data og potentielle kommunikationsfordelinger.At foregribe dette ved at bekræfte forbindelser i designstadiet kan reducere den fremtidige fejlfindingsindsats betydeligt.Derudover kan forskellige mikrokontrolleropsætninger kræve unikke konfigurationer, der fremhæver behovet for fleksibilitet og omhyggelig planlægning i design.

Strategier til at overvinde CH343 -kommunikationsbarrierer

Diagnostering af forbindelsesproblemer

Begynd med grundigt at undersøge alle forbindelser relateret til din CH343 USB-til-serielle konvertere.Forbindelser skal være faste og korrekt tilpasset, da forkerte opsætninger kan afværge effektiv kommunikation.Kontroller desuden, at signalspændingsniveauer er på linje med de tilsluttede enheder, da modstridende spændingsniveauer kan forstyrre signaler og forringe kommunikationsstrømmen.

Evaluering af USB -kabelintegritet

Grav i den fysiske tilstand af USB -kablet i betragtning af dets indflydelse på datatransmissionskvaliteten.Kontroller årligt for enhver slid eller skade, da kompromitterede kabler kan føre til uberegnelige forbindelser, der undergraver stabil enhedsydelse.

Synkroniserede baudhastighedsindstillinger

Sørg for, at den valgte baudhastighedsindstilling afspejler de nøjagtige specifikationer, der kræves af både CH343 og det tilsluttede apparat.Uoverensstemmende baudhastighedskonfigurationer overses ofte, men alligevel udløser de ofte dataoverførselsproblemer og et væld af kommunikationshakninger.

Udfører en loopback -test

Når man står over for forbindelsesproblemer, fremkommer udførelse af en loopback -test som en værdifuld tilgang.Ved at tilslutte TX- og RX -stifterne på CH343 kan du vurdere den interne dataoverførselssti.Denne ligetil diagnostiske proces isolerer potentielle fejl over CH343, når transmissionsfejl opstår.

Løsning af drivergenkendelsesproblemer

Hvis computeren ikke genkender enheden, skal du bekræfte, at de nyeste drivere er installeret med succes.Kontroller enhedsadministratoren for eventuelle fejlmeddelelser, hvilket kan føre til at afdække driverkonflikter eller hardware -kommunikationsbarrierer.Denne procedure afslører ofte skjulte problemer, der hindrer enhedsgenkendelse, hvilket bringer hurtig opløsning til det aktuelle spørgsmål.

CH343 Design Insights

USB -portplacering og datalinje routing

Strategisk placering af USB -porten nær CH343 -integreret kredsløb tjener til at sikre effektiv signaloverførsel.Dette tankevækkende layout forkorter datilinjelængderne, begrænser potentielt signal svækkelse og eksterne forstyrrelser.Direkte datalinjerute har forrang og sidestyring unødvendige omveje, der kan introducere latenstid eller forstyrre signalmiljøet.At overholde bredt respekteret industripraksis involverer at skabe klare, uhindrede veje, som er et vidnesbyrd om succes inden for elektronikdesign.

VIAS's virkning og deres optimering

Håndtering af antallet af vias i PCB -design spiller en rolle i at bevare signalintegritet og den korrekte impedans.Hver via bærer risikoen for at indføre mindre forsinkelser og refleksioner, som kan hindre højhastighedsdatakommunikation.Opretholdelse af et minimalt tal forbedrer signalintegriteten ved at gentage den visdom, der strømlinede kredsløbsstier bidrager til øget ydeevne og operationel pålidelighed.

Rollen af ​​filterkondensatorer

Placeringen af ​​filterkondensatorer nær effektstifterne i CH343 hjælper moderat spændingsvariationer og stabiliserer strømforsyningen.Disse kondensatorer udfører en væsentlig funktion som buffere mod pludselige belastningsændringer og fremmer konsekvent enhedsfunktionalitet.Dette princip nyder udbredt anvendelse, understøttet af fund, at selv lette spændingsskift kan påvirke enhedsstabiliteten dybt.

Komponentlayout og signalintegritet

Arrangering af komponenter på en kompakt og organiseret måde kan reducere elektromagnetisk interferens markant, mens den understøtter optimal signalintegritet.At reducere afstanden mellem komponenter mindsker risikoen for krydstale og gensidig interferens.Denne metode godkendes ofte som en dynamisk praksis til at bevare sammenhængen mellem højhastigheds elektroniske kredsløb.

Applikationer

Mikrokontrollerudvikling

CH343 -chippen bidrager markant til mikrokontrollerprojekter, der tilbyder effektive kommunikationskanaler, der forenkler interaktioner mellem enheder.Dens alsidighed i forbindelse med forskellige mikrokontrollere letter strømlinet udvikling, hvilket forbedrer prototype- og implementeringsfasen på tværs af forskellige applikationer.Ved at forbedre dataoverførselseffektiviteten og sikre harmoni med almindelige software ressourcer øger chippen hastigheden og præcisionen af ​​mikrokontroller bestræbelser.I praktisk anvendelse kan du bruge denne kapacitet til at komprimere projekttidslinjer, hvilket gør det især fordelagtigt i hurtige prototypeindstillinger, hvor hurtige fremskridt prioriteres.

Diagnosticering og fejlfinding

Ved diagnosticering og fejlfinding fremkommer CH343 som en omfattende løsning.Dens stærke interface tillader en dybdegående analyse og opløsning af elektroniske systemproblemer uden at tilføje unødvendige komplikationer.Chipens tilpasningsevne på tværs af forskellige fejlfindingsprotokoller fremhæver dens brede anvendelighed, hvilket gør det muligt for dig effektivt at finde ud af og løse problemer.Erfaringer på området indikerer, at denne tilpasningsevne markant styrker systemets pålidelighed, da det giver dig mulighed for at registrere fejl og optimere software med større præcision.

Industriel systemkommunikation

Inden for industrielle kontrolrammer letter CH343 -chippen stabile kommunikationslinjer, større til styring og automatisering af indviklede processer.Dens modstandsdygtighed under ugunstige forhold, parret med dens evne til at håndtere betydelige dataoverførselshastigheder, placerer dem som en gunstig mulighed for industrielle omgivelser.At inkorporere denne chip i industrielle rammer kan føre til markante forbedringer i driftseffektivitet og fejlbegrænsning.Du kan ofte anvende denne chip for at sikre systemet robusthed og optimal ydelse og maksimere dens evne til at opretholde operationel konsistens i krævende scenarier.

DIY Electronics Innovation

På sfæren af ​​DIY -elektronik er CH343 -chippen blevet utroligt indflydelsesrig på grund af dens tilgængelighed.Du kan værdsætte dens fleksibilitet og tilgængelighed, som let giver dem mulighed for at omdanne opfindelige koncepter til realistiske prototyper.Ved at imødekomme en bred vifte af perifere enheder kan du udforske og innovere selvsikker takket være CH343, der understøtter de teknologiske behov i deres projekter.Denne tilgængelighed tilskynder til et rum til efterforskning og uddannelse, hvor praktiske færdigheder raffineres og geniale ideer kommer til live.

Bridging with Legacy Technology

Hvor de nuværende systemer krydser hinanden med ældre teknologi, er CH343 for det meste effektiv, hvilket muliggør ubesværet kommunikation med ældre enheder.Denne kompatibilitet sikrer den fortsatte brug af disse enheder, et vigtigt aspekt for dig på dateret infrastruktur.Ved at opretholde operationel kontinuitet kan virksomheder afværge dyre opgraderinger og derved forlænge funktionaliteten af ​​eksisterende systemer.Denne pragmatiske fleksibilitet tillader virksomheder at udtrække fortsat værdi fra deres teknologiinvesteringer, mens de problemfrit inkorporerer moderne løsninger.

Automation og robotiske fremskridt

Præcision og effektive kommunikationsprotokoller er nødvendige i automatisering og robotik, og CH343 -chip tilbyder en overbevisende løsning.Dens Adept Data Management understøtter dynamiske automatiseringsrammer og agile robotapplikationer.Denne funktionalitet understøtter udviklingen af ​​komplekse, meget effektive automatiserede miljøer.Chipens bidrag til sådanne systemer fremhæver sin rolle i at styre fremtiden for automatisering, hvor effektiv integration med forskellige komponenter er et must.

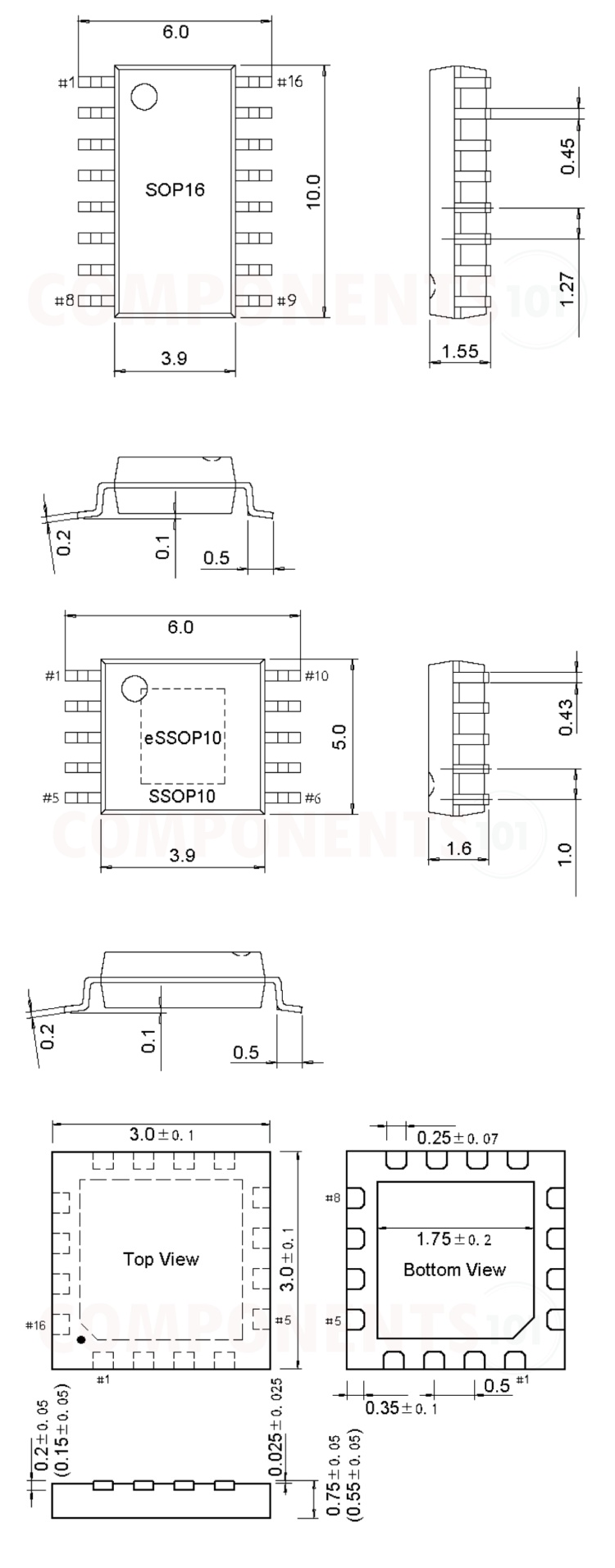

Oplysninger om fodaftryk og dimensioner
