Kodesegment (CS) Registrer i CPU -hukommelsessegmentering: En komplet guide

CPU'en udfører programmer ved at få adgang til instruktioner, der er gemt i hukommelsen, og en vigtig del af denne proces er Code Segment (CS) -registeret.CS -registeret er nødvendigt i CPU'er, der bruger en segmenteret hukommelsesmodel, især i ældre systemer som x86 -arkitekturen.Denne artikel forklarer, hvordan CS -registeret fungerer med instruktionsmarkøren (IP) til at styre hukommelsen, og hvorfor forstå hukommelsessegmentering stadig er vigtig i dag.

Katalog

Hvad er Code Segment (CS) -registret?

Kodesegmentet (CS) er et specialiseret register i CPU'en, der indeholder startadressen (eller basisadressen) for kodesegmentet i hukommelsen.Kodesegmentet er et dedikeret hukommelsesområde, der indeholder den eksekverbare kode for et program.CS -registeret peger derfor på det sted i hukommelsen, hvor instruktionerne til et program er gemt, så CPU'en kan hente og udføre disse instruktioner.CS -registerets rolle bliver klarere, når vi overvejer dets forhold til et andet vigtigt register: Instruktionspegeren (IP).Mens CS -registeret har startadressen for kodesegmentet, holder IP -registeret styr på offsetadressen for den næste instruktion, der skal udføres inden for dette segment.Sammen danner CS- og IP -registre en logisk adresse, der giver CPU'en mulighed for at finde ud af den nøjagtige placering af den næste instruktion i hukommelsen.For eksempel:

CS = basisadresse for kodesegmentet

IP = Offset adresse på næste instruktion

Når CPU kombineres, beregner CPU den fysiske adresse som CS: IP At finde og udføre den næste instruktion.

Den segmenterede hukommelsesmodel

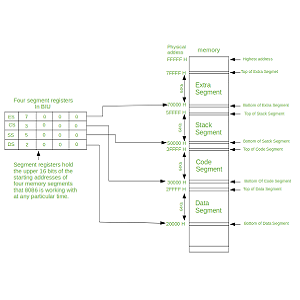

For at forstå, hvorfor CS -registeret eksisterer, kræves det at forstå den segmenterede hukommelsesmodel, der ofte blev brugt i ældre arkitekturer som x86 -processorer.I denne model er hukommelsen opdelt i segmenter, der hver tjener et andet formål:

• Kodesegment (CS): Butikker eksekverbar kode.

• Datasegment (DS): Butikker variabler og data, der bruges af programmet.

• Stack -segment (SS): Håndterer funktionsopkald, lokale variabler og kontrolstrøm.

• Ekstra segment (ES): Bruges til yderligere datalagring.

Den segmenterede hukommelsesmodel var designet til at tilvejebringe en struktureret tilgang til hukommelsesstyring, hvilket gør det lettere at opdele hukommelsen i forskellige regioner for kode, data og stakken.Denne tilgang gjorde det muligt for CPU'er at styre hukommelsen mere effektivt og gav bedre hukommelsesbeskyttelse ved at holde forskellige typer data i separate segmenter.I tidlige computersystemer kunne CPU kun få adgang til en begrænset mængde hukommelse ad gangen.Den segmenterede hukommelsesmodel gjorde det muligt for programmerere at arbejde med større mængder hukommelse ved at opdele den i mindre, mere håndterbare sektioner.Dette design hjalp også med at reducere størrelsen på adresser, da segmentregistrerne kunne indeholde basisadresserne, mens forskydninger (som IP) ville være mindre værdier tilføjet til basen.Mens moderne processorer ofte bruger en flad hukommelsesmodel, hvor al hukommelse behandles som et enkelt kontinuerligt rum, påvirker segmenteringsprincipperne stadig CPU -design i dag.Faktisk bruger nogle moderne systemer fortsat segmentering til specifikke formål som hukommelsesbeskyttelse og virtualisering.

Forholdet mellem CS og IP -registre

I en computers centrale behandlingsenhed (CPU) er forholdet mellem CS (Code Segment) -registeret og IP (Instruction Pointer) -registeret vigtigt for processen med at hente og udføre instruktioner.Sammen bestemmer disse to registre placeringen af ​​den næste instruktion i hukommelsen og sikrer, at CPU'en ved nøjagtigt, hvad de skal udføres på hvert trin i et programs strøm.

CS -registeret indeholder startadressen for et specifikt segment i hukommelsen, hvor den eksekverbare kode ligger.Denne segmentbaserede adressering er påkrævet i segmenterede hukommelsesarkitekturer, hvilket giver CPU'en mulighed for at opdele hukommelsen i logiske sektioner for forskellige typer data, såsom kode, stak og datasegmenter.På den anden side fungerer IP -registeret som en markør, der holder styr på den næste instruktion til at udføre inden for det aktuelle kodesegment.IP -registeret indeholder en offset -værdi, der angiver, hvor langt fra udgangspunktet for kodesegmentet den næste instruktion er placeret.

I praksis fungerer dette forhold som følger: CPU'en læser først den adresse, der er gemt i CS -registeret for at identificere udgangspunktet for kodesegmentet i hukommelsen.Derefter bruger den den værdi, der er gemt i IP -registeret til at beregne den nøjagtige placering af den næste instruktion ved at tilføje IP -forskydningen til basisadressen, der er leveret af CS -registeret.Kombinationen af ​​disse to værdier, basisadresse fra CS -registeret og forskydningen fra IP -registeret, giver den fysiske hukommelsesadresse, hvor den næste instruktion er gemt.

Når den fysiske adresse er beregnet, henter CPU'en instruktionen fra hukommelsen, afkoder den og udfører den.Efter udførelse opdateres IP -registeret for at pege på den næste instruktion i rækkefølge, og processen gentages.Denne kontinuerlige cyklus med hentning, afkodning og udførelse af instruktioner er den kernemekanisme, hvormed CPU'en udfører programmer.CS- og IP -registre arbejder sammen for at sikre, at CPU'en ved nøjagtigt, hvor man skal se i hukommelsen for at finde den næste instruktion til at udføre.Dette forhold er godt til at opretholde den korrekte udførelsesstrøm af programmer, især i systemer med segmenterede hukommelsesarkitekturer.

Hvorfor CS Register betyder noget i programmering?

CS-registeret er stort inden for programmering på lavt niveau og systemudvikling, især i miljøer, der er afhængige af segmenterede hukommelsesmodeller.Det definerer grænserne for kodesegmentet, hvor eksekverbare instruktioner gemmes, og hjælper med at sikre, at programmer kører inden for deres tildelte hukommelsesrum.Korrekt styring af disse segmentgrænser er nødvendig for at undgå fejl og opretholde systemstabilitet.Et almindeligt problem med dårlig segmentstyring er overtrædelser af adgangen.Disse forekommer, når et program forsøger at fordrive hukommelse uden for det udpegede kodesegment, hvilket fører til nedbrud eller uventet opførsel.For eksempel, hvis programmet overstiger størrelsen på kodesegmentet, kan det overskrive tilstødende hukommelse, hvilket resulterer i korrupte data eller uberegnelig ydelse.

En anden risiko er uforudsigelig programadfærd på grund af forkert brug af CS -registeret.Når CPU'en udfører instruktioner fra utilsigtede hukommelsesområder, kan systemet opføre sig uforudsigeligt eller gå ned helt.Dette var et hyppigt problem i ældre systemer, der brugte segmenteret hukommelse, såsom tidlige x86 -arkitekturer, hvor programmerere måtte omhyggeligt administrere registre som CS, DS (datasegment) og SS (stakesegment).Selvom moderne systemer ofte bruger flade hukommelsesmodeller, er det stadig vigtigt for dig at arbejde i indlejrede systemer, operativsystemdesign eller andre felter, der kræver direkte hukommelseskontrol.I disse områder sikrer effektiv styring af hukommelsesgrænser systemets pålidelighed, forhindrer datakorruption og undgår vanskelige at diagnostisere bugs.For programmerere på lavt niveau er det at mestre CS-registeret en vigtig del af opbygningen af ​​stabil, effektiv software.
