Komplet guide til 2N3906 PNP -transistoren

2N3906 -transistoren er en populær PNP -transistor, der bruges i enkle amplificerings- og skiftekredsløb.Denne guide dækker sine funktioner, anvendelser, pin -layout og praktiske applikationer til at hjælpe dig med at forstå dens rolle i forskellige elektroniske projekter.

Katalog

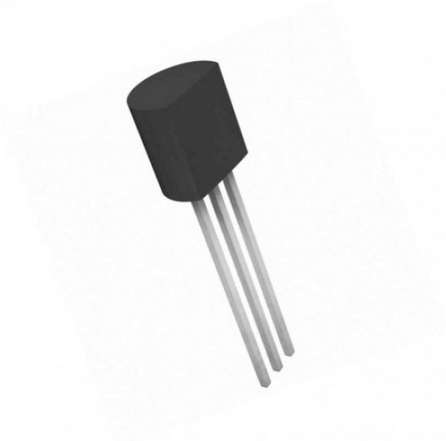

Oversigt over 2N3906 Transistor

De 2N3906 er en almindeligt anvendt PNP-transistor, der tjener godt i amplifikation af lav effekt og skifteopgaver.Det er designet til at håndtere moderate spændingsniveauer og små strømme, og fungerer ved at skifte samler- og emitterkryds mellem åbne og lukkede tilstande afhængigt af basisstiftens spænding.Når basisnålen er jordet, er transistoren i en fremadrettet tilstand, hvilket tillader strøm at strømme fra emitteren til samleren.Når et signal påføres på basen, går det i en omvendt partisk tilstand og stopper strømmen.

Med en forstærkningsværdi mellem 110 og 300 kan denne transistor effektivt forstærke små signaler.Den har dog en aktuel grænse for sin samler, så den er bedst egnet til applikationer, hvor det nuværende krav forbliver under 200 mA.2N3906 har to hovedoperationelle tilstande: mætning, hvor transistoren er fuldt ud på, hvilket tillader maksimal strømstrøm og cutoff, hvor den er helt ude uden strøm mellem emitteren og samleren.Disse egenskaber gør det alsidigt til mange generelle applikationer, hvad enten det er i basale forstærkere eller enkle switch-kredsløb.

PIN -layout til 2N3906 Transistor

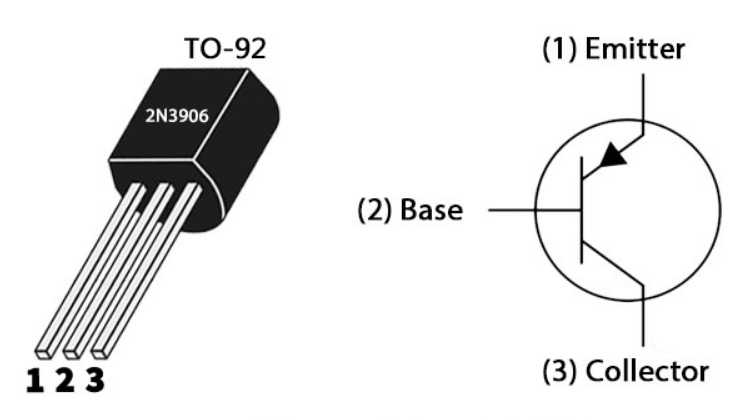

Pin -konfiguration

PIN -nummer	Pin -navn	Beskrivelse
1	Emitter	Aktuelle afløb ud gennem emitter
2	Grundlag	Kontrollerer forspændingen af ​​transistoren
3	Samler	Nuværende strømmer ind gennem samler

2N3906 CAD -model

2N3906 Symbol

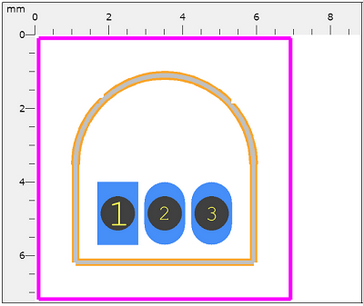

2N3906 Fodaftryk

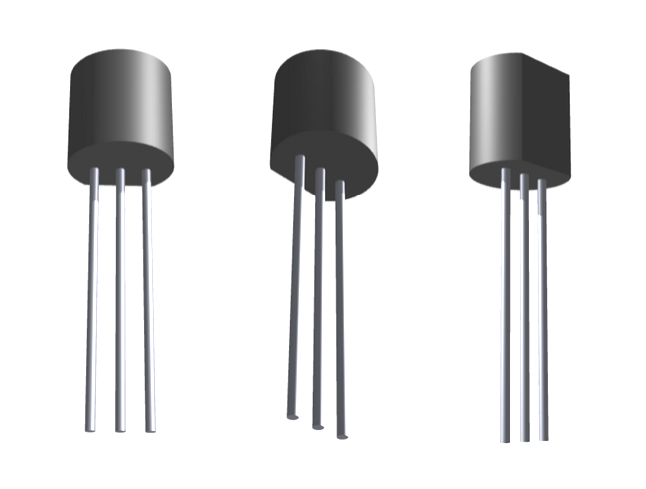

2N3906 3D -model

Nøglefunktioner på 2N3906 Transistor

PNP -transistordesign

2N3906 er en PNP -transistor, hvilket betyder, at den udfører strøm, når dens base er ved en lavere spænding end emitteren.Dette design giver det mulighed for at kontrollere den aktuelle strømning effektivt i kredsløb med lav effekt, hvor denne type polaritet er nødvendig.

Høj DC -strømgevinst

Med en DC -strømgevinst (HFE) på op til 300 kan 2N3906 forstærke små basestrømme for at producere større samlerstrømme.Denne funktion gør det til et godt valg til applikationer, der kræver moderat signalforstærkning.

Moderat nuværende håndtering

Transistoren kan håndtere en kontinuerlig samlerstrøm på 200 mA.Denne kapacitet gør det muligt for den at kontrollere enheder med lav effekt uden overophedning eller behov for yderligere køleforanstaltninger, forudsat at strømmen forbliver inden for dets sikre rækkevidde.

Emitter-base-spænding

En emitter-base-spænding (VBE) på 5V betyder, at 2N3906 kan styre kredsløb med et rimeligt spændingsområde, hvilket gør det velegnet til typiske lavspændingsapplikationer uden at kræve komplekse justeringer.

Kompakt TO-92-pakke

2N3906 fås i en TO-92-pakke, som er lille og praktisk til brug på brødplader og i kompakte kredsløb.Dette gør det nemt at integrere i projekter, hvor pladsen er begrænset.

2N3906 Transistor -specifikationer

Tekniske specifikationer, funktioner, egenskaber og komponenter med sammenlignelige specifikationer af på Semiconductor 2N3906BU.

Type	Parameter
Livscyklusstatus	Aktiv (sidst opdateret: 2 dage siden)
Fabriks ledetid	6 uger
Mount	Gennem hul
Monteringstype	Gennem hul
Pakke / sag	TO-226-3, TO-92-3 (TO-226AA)
Antal stifter	3
Vægt	179 mg
Materiale af transistor element	Silicium
Collector-Emitter-nedbrydningsspænding	40V
Antal elementer	1
Hfemin	100
Driftstemperatur	-55 ° C ~ 150 ° C TJ
Emballage	Bulk
Offentliggjort	2007
JESD-609-kode	E3
PBFree -kode	ja
Delstatus	Aktiv
Fugtfølsomhedsniveau (MSL)	1 (ubegrænset)
Antal afslutninger	3
ECCN -kode	EAR99
Terminal finish	Tin (sn)
Spænding - Bedømt DC	-40v
Max strømafledning	625MW
Terminal position	BUND
Nuværende bedømmelse	-200mA
Frekvens	250MHz
Basisdelenummer	2N3906
Elementkonfiguration	Enkelt
Strømafledning	625MW
Transistor -anvendelse	Skift
Få båndbreddeprodukt	250MHz
Polaritet/kanaltype	PNP
Transistortype	PNP
Collector Emitter Voltage (VCEO)	40V
Max Collector Current	200 mA
DC Aktuel gevinst (HFE) (min) @ IC, VCE	100 @ 10ma 1v
VCE -mætning (max) @ ib, IC	400mv @ 5ma, 50ma
Overgangsfrekvens	250MHz
Collector Base Spænding (VCBO)	-40v
Emitterbasisspænding (VEBO)	-5v
Tænd Time-Max (ton)	70ns
Højde	5,33 mm
Længde	5,2 mm
Bredde	4,19 mm
Nå SVHC	Ingen svhc
Strålingshærdning	Ingen
ROHS -status	Rohs3 -kompatibel
Blyfri	Blyfri

Kredsløbsapplikationer på 2N3906

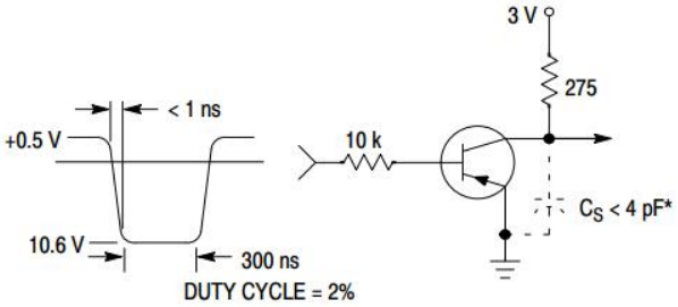

Forsinkelse og stigningstidækvivalent testkredsløb

Opbevaring og faldstidækvivalent testkredsløb

Ækvivalenter af 2N3906 Transistor

Modelnummer	Fabrikant	Beskrivelse
2N3906D26Z	Fairchild Semiconductor Corporation	Lille signal bipolar transistor, 0,2A I (C), 40V V (BR) CEO, 1-element, PNP, Silicon, TO-92
2N3906D27Z	Fairchild Semiconductor Corporation	Lille signal bipolar transistor, 0,2A I (C), 40V V (BR) CEO, 1-element, PNP, Silicon, TO-92
2N3906RLRMG	På halvleder	Lille signal PNP bipolar transistor, TO-92 40 V, 0,2 A, TO-92 (TO-226) 5,33 mm kropshøjde, 2000-FNFLD
2N3906RLRA	Motorola halvlederprodukter	Lille signal bipolar transistor, 0,2A I (C), 40V V (BR) CEO, 1-element, PNP, Silicon, TO-92
2n3906amo	NXP halvledere	Transistor 200 Ma, 40 V, PNP, SI, Small Signal Transistor, TO-92, BIP Generelt formål Lille signal
2N3906RLRPG	Rochester Electronics LLC	200 mA, 40V, PNP, SI, lille signaltransistor, TO-92, sag 29-11, TO-226, 3 pin
2N3906G	Mikro -kommercielle komponenter	Lille signal bipolar transistor, 0,2A I (C), 40V V (BR) CEO, 1-element, PNP, silicium, TO-92, plastpakke-3
2N3906TA	På halvleder	200 Ma, 40 V PNP Small Signal Bipolar Junction Transistor, 2000-FNFLD
2N3906Stob	Zetex / Diodes Inc	Lille signal bipolar transistor, 0,2A I (C), 40V V (BR) CEO, 1-element, PNP, silicium, TO-92-stil, E-line pakke-3

Alternative muligheder for 2N3906

• BC157

• BC558

• 2SA1943

• BD140

• S8550

• Tip127

• Tip42

Funktionalitet af 2N3906 i et PNP -kredsløb

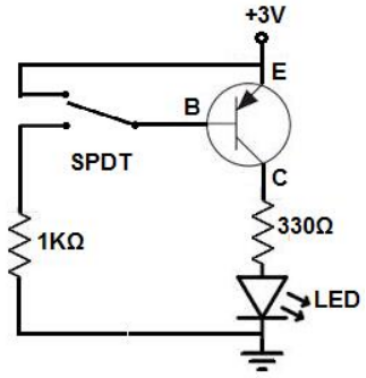

I et grundlæggende PNP -kredsløb ved anvendelse af 2N3906 fungerer transistoren typisk som enten en switch eller en forstærker.For at fungere som en switch er emitteren tilsluttet en positiv spændingskilde, såsom +3V, mens en trykknapsafbryder placeres ved basen.Med knappen upresset flyder ingen aktuelle til basen og holder transistoren i en "på" tilstand som standard.Denne konfiguration giver strømmen mulighed for at strømme gennem til samleren og drive enhver tilsluttet komponent, såsom en LED.

Når der trykkes på knappen, bliver spændingen ved basen større end den på emitteren, der blokerer strømstrømmen mellem emitteren og opsamleren, hvilket effektivt slukker for enhver tilsluttet komponent.Denne opsætning demonstrerer kerneprincippet for en PNP -transistor: den forbliver i en "på" tilstand, så længe basisspændingen er lavere end emitteren.Når basisspændingen overstiger emitteren, blokerer den for den nuværende strømning og slukker for kredsløbet "slukket."

Anvendelser af 2N3906 Transistor

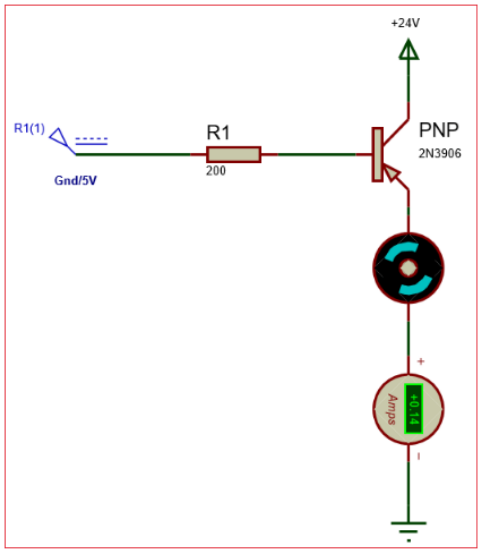

2N3906 er vidt anvendelig til skifte- og amplifikationsopgaver.Dens struktur gør den ideel til at skifte højspænding, lavstrømbelastninger, især når man arbejder inden for sin 200 mAs strømgrænse.Det kan bruges i kredsløb, hvor der er behov for konsistent forstærkning på lavt niveau, skønt dens forstærkningsgrænse betyder, at den ikke er egnet til kraftig forstærkning.På grund af sin PNP-karakter er det ofte valgt, når der kræves omvendt-polaritetskonfigurationer, hvilket gør det alsidigt til forskellige applikationer med lav effekt, herunder signalstyring, LED-kredsløb og lavstrømmotordrivere.

Vejledning til at betjene 2N3906 som en switch

At drive 2N3906 som en switch er ligetil.I en standard PNP -konfiguration er transistoren normalt "på", når basisnålen er jordet.Denne standard "på" tilstand tillader strøm at strømme fra emitteren til samleren.For at slukke for kontakten "slukket" påføres en spændingskilde på basisnålen, der forhindrer strømmen i at strømme mellem emitteren og samleren.Dette design hjælper med at kontrollere små belastninger uden at kræve kompleks opsætning.

For at beskytte transistoren i switch -tilstand er det almindeligt at placere en modstand mellem basen og den kontrollerende input, beregnet ved hjælp af formlen RB = VBE / IB.Denne modstand sikrer, at den nuværende, der flyder til basisnålen, forbliver inden for sikre grænser, hvilket forhindrer potentiel skade på transistoren.Når den er konfigureret med denne modstand, kan 2N3906 pålideligt kontrollere en række enheder med lav strøm, såsom små motorer eller LED'er.

Dele med lignende specifikationer som 2N3906 Transistor

Delene til højre har specifikationer, der ligner On Semiconductor 2N3906BU.

Fabrikant	2N3906BU	2N3906TA	2N3906TFR
På halvleder	Gennem hul	Gennem hul	Gennem hul
Pakke / sag	TO-226-3, TO-92-3	TO-226-3, TO-92-3 (TO-226AA)	TO-226-3, TO-92-3 (TO-226AA)
Collector Emitter B.	40 v	40 v	40 v
Max Collector Curr.	200 Ma	200 Ma	200 Ma
Overgangsfrekvens	250 MHz	250 MHz	250 MHz
Collector Emitter S.	-400 mv	-400 mv	-250 mv
hfe min	100	100	100
Max Power Dissipa.	625 MW	625 MW	625 MW

Anvendelser af 2N3906 Transistor

Skift med lav effekt

2N3906 bruges ofte til at skifte lavstrøm, højspændingsbelastninger.Det er ideelt til kredsløb, hvor du har brug for en pålidelig switch, der ikke trækker meget strøm, såsom LED -arrays eller enkle relækontroller.

Signalforstærkning

Dens moderate gevinst giver den mulighed for at forstærke signaler i lydkredsløb med lav effekt og andre små amplifikationsopsætninger.Selvom det ikke er egnet til forstærkning af høj effekt, er det en god pasform til mindre, konsistente signalforøgelser.

Inverter- og konverterkredsløb

PNP -designet gør 2N3906 nyttige i inverter- og konverterkredsløb, især hvor den aktuelle retningskontrol er nødvendig.Det kan indstilles til at skifte strømme, understøtte konverteringsfunktioner i enkle strømstyringsdesign.

Dobbelt LED eller lampe flasher

Transistoren kan også bruges i kredsløb designet til at blinke LED'er eller lamper.Ved at kontrollere den aktuelle strømning baseret på indgangssignalet skaber det en simpel flasher -effekt, nyttig i indikatorlys eller advarselssignaler.

Darlington -parkonfigurationer

For applikationer, der har brug for højere gevinst, kan 2N3906 parres med en anden transistor i en Darlington -konfiguration.Denne opsætning amplificerer strøm endnu mere, hvilket gør det muligt at køre lidt større belastninger, mens den opretholder god ydelse.

2N3906 Pakketyper

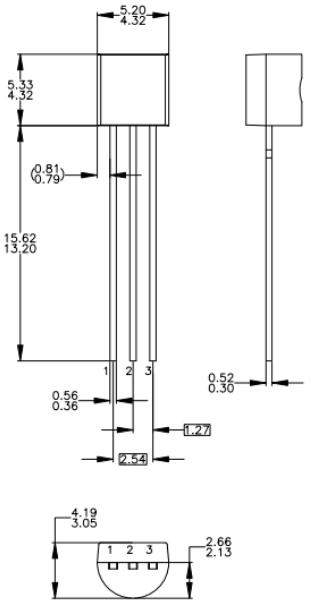

TO-92 (bulk)

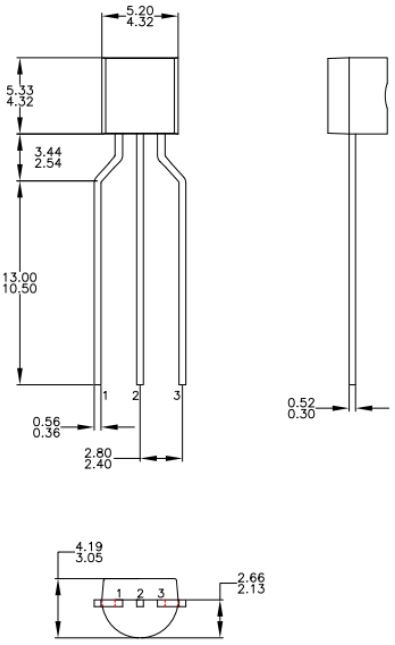

TO-92 (ammunition, bånd og hjul)

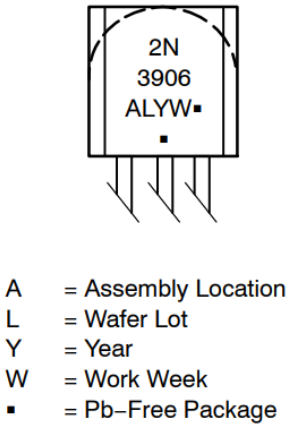

Markeringsdiagram for 2N3906 Transistor
