Komplet guide til den ARM7-baserede LPC2148 mikrokontroller

Indlejret systemdesign kræver at vælge de rigtige mikroprocessorkerner og udviklingsværktøjer til specifikke projektbehov.ARM -processoren er et godt valg på dette felt på grund af dets alsidighed på tværs af forskellige brancher, fra mobilteknologi til bilsystemer.Denne artikel fokuserer på den ARM7-baserede LPC2148 mikrokontroller, kendt for sin stærke og tilpasningsevne.Vi vil gå i dybden med dens arkitektur og pin -konfiguration og give indsigt i dens funktionaliteter og potentielle applikationer.

Katalog

Hvad er den ARM7-baserede (LPC2148) mikrokontroller?

ARM repræsenterer en fremtrædende 32-bit RISC-arkitektur udviklet af ARM Holdings, der tjener som en kerneplatform i mikroprocessor-design.Dens effektivitet og tilpasningsevne har gjort det tiltalende på tværs af en lang række applikationer.Den udbredte licens til denne arkitektur har gjort det muligt for adskillige virksomheder at skabe innovative armbaserede produkter, der serverer forskellige markeder, drevet af både ambition og nødvendighed.

De vigtigste halvlederspillere som Samsung og Ti skaber aktivt Systems-on-Chip (SOCS), der bruger armarkitektur, deres dedikation til denne teknik.Denne tendens afslører ARMs evne til at imødekomme de udviklende behov hos sofistikeret forbrugerelektronik, industrielle maskiner og mere.Observationer i markedsdynamikken viser, at ARMs fleksible træk er en stor indflydelse på dens integration i de nyeste tech -produkter.

ARM7-baseret LPC2148 Microcontroller fejres for sin effektivitet og lav effekt fodaftryk.Den finder omfattende anvendelse i hverdagens applikationer som bilsystemer og bærbar elektronik.ARM -arkitektur afbalancerer unikt enkelhed med computerkraft.Instruktionssættet er udformet til at være intuitivt, hvilket muliggør effektiv udførelse og reduceret udviklingstid.Denne ideologi antyder, at enkelheden forbedrer snarere end at forringe kapaciteten, strømline produktudvikling ved at gøre fejlfinding og vedligeholdelse mere ligetil.

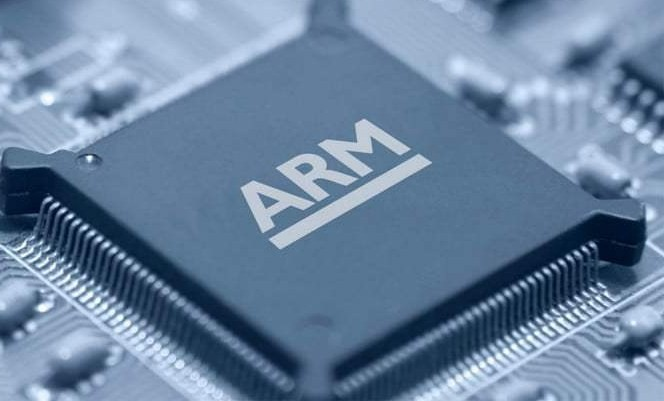

ARM7 -processoren

Indlejrede systemer finder ARM7 -processoren et tiltalende valg på grund af, hvordan den harmoniserer klassiske behandlingsmetoder med de udviklende cortex -arkitekturer.Dets appel stammer fra dens adeptness ved håndtering af forskellige opgaver, der betjener både ældre teknologier og banebrydende fremskridt med lige finesse.ARM7 -processoren suppleres med omfattende dokumentation leveret af virksomheder som NXP Semiconductors.Denne overflod af ressourcer hjælper nykommere, når de plejer deres evner inden for hardware- og softwaredesign.Den klare vejledning letter en lettere indlæringskurve.

ARM7 -processorer bruges ofte i forbrugerelektronik, bilkontroller og industrielle systemer.Deres kapacitet til at styre en række opgaver fra ligetil beregninger til kompliceret systemadministration tjener dem påskønnelse inden for felter, hvor pålidelighed og økonomisk effektivitet værdsættes.Interaktion med ARM7 mikrokontrollere giver enkeltpersoner mulighed for at forbedre både teoretisk viden og praktiske færdigheder.Håndværkssystemer, der bruger disse processorer, dyrker en påskønnelse af strømlinet kodning og adept ressourcestyring, hvilket ofte udløser kreative tilgange til problemløsning.ARM7-arkitekturen tilbyder en forbindelse mellem konventionelle behandlingsteknikker og moderne krav, hvilket opretholder dens betydning i den aktuelle teknologi.

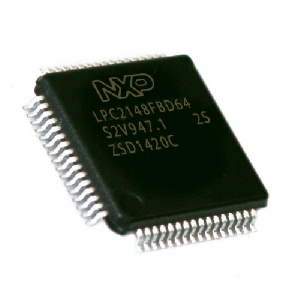

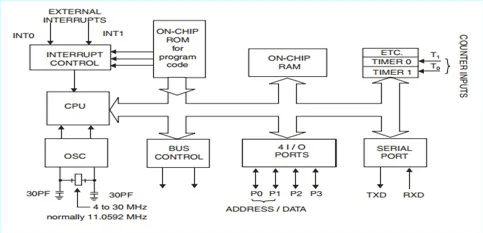

LPC2148 -mikrokontrolleren

LPC2148 -mikrokontrolleren, udformet af NXP, legemliggør en pakke med funktioner på jagt efter alsidige og pålidelige løsninger.I drift på en 16-bit eller 32-bit Arm7-processorkerne henvender den sig til et spektrum af applikationer, der afslører både tilpasningsevne og modstandsdygtighed.

Emballage og programmering

LPC2148 er indkapslet i en slank LQFP64 -pakke og integreres ubesværet i forskellige designs.Det understøtter både programmering i systemet og applikationen, hvilket giver lokkemadet til at opdatere firmware uden ekstraktion fra kredsløbskortet.Dette letter byrden for eksterne enheder, der har brug for hyppige opdateringer for at opretholde spids ydeevne og beskytte sikkerhed.

Hukommelse og hastighed

LPC2148 tilbyder op til 40 KB SRAM og 512KB flashhukommelse, og åbner mulighederne for at styre komplicerede programmer og data.Opererer med hastigheder op til 60 MHz, det opfylder kravene til applikationer, der trives med hurtig databehandling og realtidsreaktion.

Forbindelse og grænseflader

Med en fuld-hastighed USB 2.0-controller sikrer LPC2148 SWIFT-dataoverførsel og problemfri forbindelse med andre digitale systemer.Denne funktion fremkommer som en linchpin til kommunikation.

Analoge og digitale konverteringer

Inkorporering af ADC'er, DAC og flere timere udmærker det sig i præcis analog og digital signalbehandling, hvilket gør det ideelt til indlejrede systemer med fokus på nøjagtige sensoraflæsninger og kontrolopgaver.RTC med lav effekt og forskellige serielle grænseflader garanterer konsekvent tidtager og tilpasningsdygtige kommunikationsfunktioner.

Strømstyring og effektivitet

Skræddersyet til energisensitive applikationer, LPC2148-mestrene strømbesparende tilstande, har 5V-tolerant I/O og tilbyder flere afbrydelsesindstillinger.Dens faselåste loop for urkontrol harmoniserer effekteffektivitet, mens der begrænser systemstøj til enheder, der er afhængige af batterier.

LPC2148 Mikrokontrollerhukommelsesarkitektur

LPC2148 -mikrokontrolleren præsenterer en forskelligartet hukommelsesopsætning med 512 kb flashhukommelse og 32KB SRAM.Ideel til forskellige indlejrede applikationer understøtter det flere programmeringsmetoder, der fremmer stabile datalagring over tid.

On-chip flashhukommelse

On-Chip Flash-hukommelsesgrænseflader med JTAG og UART, blandt andet, giver tilpasningsevne i programmering og fejlsøgning.Den robuste udholdenhed af denne hukommelse understøtter hyppige skrivesase-cyklusser, som er værdifulde til scenarier, der kræver regelmæssige firmwareopdateringer eller datalogning.Dens konsistente præstation plejer pålidelighed på tværs af disse opgaver.

On-Chip SRAM

Med 32 KB SRAM administrerer denne komponent forskellige databredder, hvilket gør de egnede til komplicerede dataoperationer og effektiv multitasking.Midlertidig datalagring under højhastighedsbehandling håndteres glat af SRAM, hvilket forbedrer systemeffektiviteten og lydhørheden.

Input/output -porte

LPC2148 har to tilpasningsdygtige I/O -porte, der kan konfigureres til funktioner som GPIO og UART.Denne fleksibilitet vedrører skiftende applikationskrav, der hjælper sømløs projektintegration, når behovene udvikler sig.Denne funktion optimerer kommunikationsprotokoller og øger systemets tilpasningsevne.

Initiering af effektive programmeringsstrategier

GPIO -stifter opfylder flere roller i forskellige applikationer.Ports P0 og P1, kendt for deres tilpasningsevne, inkluderer stifter, der forbliver utilgængelige, deres ledelse hænger sammen med specifikke registergrupper, der tilbyder et lærred til personaliserede konfigurationer.Ports P0 og P1 udfolder omfattende funktionalitet, der serverer forskellige elektronik- og computerprojekter.Deres tilpasningsevne inviterer brugerne til at gå i dybden i hardwarens potentiale og kræver en påskønnelse af dens komplicerede arbejde.At engagere praktisk med disse konfigurationer beriger ens evne til at navigere og løse komplekse scenarier.Registergrupper administrerer tilpasning af ellers uopnåelige stifter, der tilpasser sig unikke applikationskrav.De giver mulighed for dynamiske ændringer, en forestilling om præstationsforfining.Dygtig håndtering af disse konfigurationer opnår en harmonisk balance mellem operationelle behov og ressourcestyring.

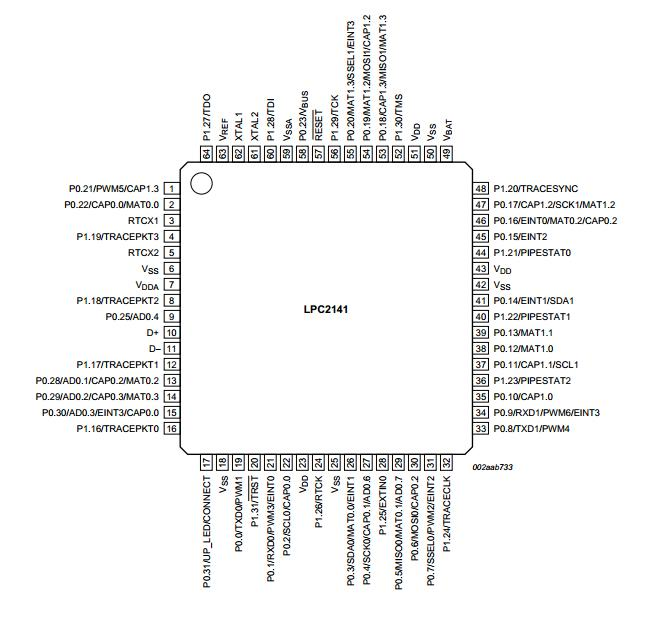

ARM7-baseret (LPC2148) PIN-konfiguration

PIN -nummer	Pin navn/funktion	Beskrivelse
1	P0.21 / PWM5 / CAP1.3 / AD1.6	GPIO, PWM Output 5, Timer 1 Capture 3, ADC Input 6 (LPC2144/46/48)
2	P0.22 / CAP0.0 / AD1.7 / Mat0.0	GPIO, Timer 0 Capture 0, ADC Input 7 (LPC2144/46/48), Timer 0 match 0
3	RTXC1	Input til RTC Oscillator Circuit
4	TRACEPKT3 / P1.19	Sporpakke 3, GPIO
5	RTXC2	Output fra RTC Oscillator Circuit
6, 18, 25, 42, 50	Jorden (GND)	Jordreferencestifter
7	Vdda	Analog spændingskraftforsyning (3,3V)
8	P1.18 / TRACEPKT2	GPIO, Trace Packet 2
9	P0.25 / AOUT / AD0.4	GPIO, DAC Output (LPC2142, 2144, 2146, 2148), ADC Input 4
10	D+	USB D+ linje
11	D-	USB D-linje
12	P1.17 / TRACEPKT1	GPIO, sporpakke 1
13	P0.28 / CAP0.2 / AD0.1 / MAT0.2	GPIO, Timer 0 Capture 2, ADC Input 1, Timer 0 Match 2
14	P0.29 / CAP0.3 / AD0.2 / MAT0.3	GPIO, Timer 0 Capture 3, ADC Input 2, Timer 0 Match 3
15	P0.30 / EINT3 / AD0.3 / CAP0.0	GPIO, ekstern interrupt 3, ADC Input 3, Timer 0 Capture 0
16	P1.16 / TRACEPKT0	GPIO, sporpakke 0
17	P0.31 / UP_LED / CONNECT	GPIO, USB Uplink Status LED, Soft Connect Feature Control
19	P0.0 / PWM1 / TXD0	GPIO, PWM OUTPUT 1, UART0 TX
20	P1.31 / TRST	GPIO, JTAG Test Nulstil
21	P0.1 / PWM3 / RXD0 / EINT0	GPIO, PWM Output 3, UART0 RX, ekstern interrupt 0
22	P0.2 / CAP0.0 / SCL0	GPIO, Timer 0 Capture 0, I2C0 Clock
23, 43, 51	Vdd	Strømforsyningsspænding til I/O -porte og kernen
24	P1.26 / RTCK	GPIO, returprøveur til JTAG
26	P0.3 / SDA0 / MAT0.0 / EINT1	GPIO, I2C0 -data, timer 0 Match 0, ekstern afbrydelse 1
27	P0.4 / CAP0.1 / SCK0 / AD0.6	GPIO, Timer 0 Capture 1, SPI Clock, ADC Input 6
28	P1.25 / extin0	GPIO, ekstern triggerindgang
29	P0.5 / MAT0.1 / MISO0 / AD0.7	GPIO, Timer 0 Match 1, SPI MISO, ADC Input 7
30	P0.6 / MOSI0 / CAP0.2 / AD1.0	GPIO, SPI MOSI, Timer 0 Capture 2, ADC Input 0 (LPC2144/46/48)
31	P0.7 / PWM2 / SSEL0 / EINT2	GPIO, PWM Output 2, SPI Slave Select, ekstern afbrydelse 2
32	P1.24 / traceclk	GPIO, sporur
33	P0.8 / TXD1 / PWM4 / AD1.1	GPIO, UART1 TX, PWM OUTPUT 4, ADC Input 1 (LPC2144/46/48)
34	P0.9 / PWM6 / RXD1 / EINT3	GPIO, PWM Output 6, UART1 RX, ekstern interrupt 3
35	P0.10 / RTS1 / CAP1.0 / AD1.2	GPIO, UART1 RTS, Timer 1 Capture 0, ADC Input 2 (LPC2144/46/48)
36	P1.23 / pipestat2	GPIO, Pipeline Status Bit 2
37	P0.11 / CAP1.1 / CTS1 / SCL1	GPIO, timer 1 Capture 1, UART1 CTS, I2C1 ur
38	P0.12 / Mat1.0 / AD1.3 / DSR1	GPIO, Timer 1 Match 0, ADC Input 3 (LPC2144/46/48), UART1 DSR
39	P0.13 / DTR1 / MAT1.1 / AD1.4	GPIO, UART1 DTR, Timer 1 Match 1, ADC Input 4 (LPC2144/46/48)
40	P1.22 / pipestat1	GPIO, Pipeline Status Bit 1
41	P0.14 / DCD1 / EINT1 / SDA1	GPIO, UART1 DCD, ekstern interrupt 1, I2C1 -data
44	P1.21 / pipestat0	GPIO, Pipeline Status Bit 0
45	P0.15 / EINT2 / RI1 / AD1.5	GPIO, ekstern interrupt 2, UART1 RI, ADC Input 5 (LPC2144/46/48)
46	P0.16 / Mat0.2 / EINT0 / CAP0.2	GPIO, timer 0 Match 2, ekstern afbrydelse 0, timer 0 Fang 2
47	P0.17 / SCK1 / CAP1.2 / Mat1.2	GPIO, SSP SCK, Timer 1 Capture 2, Timer 1 Match 2
48	P1.20 / Tracesync	GPIO, spor synkroniseringssignal
49	Vbat	Strømforsyning til RTC
52	P1.30 / TMS	GPIO, testtilstand Vælg for JTAG
53	P0.18 / CAP1.3 / MISO1 / MAT1.3	GPIO, Timer 1 Capture 3, SSP Miso, Timer 1 Match 3
54	P0.19 / MOSI1 / MAT1.2 / CAP1.2	GPIO, SSP MOSI, Timer 1 Match 2, Timer 1 Capture 2
55	P0.20 / SSEL1 / MAT1.3 / EINT3	GPIO, SSP Slave Select, Timer 1 Match 3, ekstern Afbryde 3
56	P1.29 / TCK	GPIO, testur til JTAG
57	Ekstern nulstillingsindgang	Nulstiller enheden til standardbetingelser
58	P0.23 / VBUS	Angiver tilstedeværelsen af ​​USB -buskraft
59	Vssa	Analog jord, adskilt for at reducere støj og fejl
60	P1.28 / TDI	GPIO, testdataindgang til JTAG
61	Xtal2	Output fra oscillatorforstærkeren
62	Xtal1	Input til den interne urgenerator og oscillator kredsløb
63	VREF-ADC-reference	Nominel spænding til ADC -reference, adskilt for at reducere Fejl og støj
64	P1.27 / TDO	GPIO, testdataudgang til JTAG

Konklusion

Den ARM7-baserede LPC2148-mikrokontroller fungerer som en dynamisk og tilpasningsdygtig platform til udvikling af indlejrede systemer.LPC2148 er foretrukket inden for forskellige områder som forbrugerelektronik og industriel automatisering på grund af dens fleksible arkitektur.Denne fleksibilitet inviterer efterforskning og innovation.Dens evner strækker sig fra håndtering af enkle opgaver til udførelse af komplekse operationer og viser dens alsidige natur.LPC2148 forbliver et foretrukket værktøj til sin varige indvirkning i en stadigt skiftende tech-sektor.
