Komplet guide til ATMEGA328P Mikrokontroller: funktioner, arkitektur, pinout og applikationer

Denne guide forklarer alt hvad du har brug for at vide om ATMEGA328P Microcontroller, en lille, men kraftfuld chip, der bruges i mange elektronik.Du lærer, hvad det gør, hvordan det fungerer, hvordan man forbinder det, og hvor det bruges.Uanset om du laver et skoleprojekt, bygger en robot eller bruger et Arduino -bestyrelse, vil denne guide hjælpe dig med at forstå, hvorfor ATMEGA328P er et så populært valg inden for elektronik.

Katalog

Oversigt over atmega328p mikrokontroller

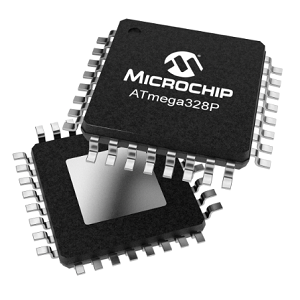

De ATMEGA328P, lavet af Microchip Technology, er en 8-bit mikrokontroller fra AVR-familien.Det er kendt for at afbalancere hastighed og effekteffektivitet, især i batteridrevne enheder.Det kører på en RISC (reduceret instruktionssæt computing) arkitektur og er bygget ved hjælp af CMOS -teknologi, hvilket hjælper med at reducere strømforbruget, mens den stadig understøtter hurtig behandling.De fleste instruktioner er komplet i kun en urcyklus, hvilket gør det muligt for chippen at levere op til 1 MIPS pr. MHz.Denne effektivitet er en vigtig årsag til, at ATMEGA328P ofte bruges i systemer med lav effekt, der stadig kræver pålidelig ydelse.

Med funktioner som analog-til-digital konvertering, seriel kommunikation (USART, SPI, I²C) og Interrupt support, passer chippen godt i alt fra enkle gadgets til mere komplekse industrielle controllere.Det kører med op til 20 MHz og fungerer inden for et spændingsområde fra 1,8 V til 5,5V, hvilket gør det fleksibelt på tværs af mange hardwareopsætninger.Hukommelsen inkluderer 32 kb flash, 1 kb EEPROM og 2 KB SRAM, nok til at håndtere komplekse algoritmer og data.Det inkluderer også indbyggede perifere enheder som timere, en vagthund-timer og tællere, der forbedrer systemets pålidelighed.En af dens mest genkendelige anvendelser er på Arduino Uno -bestyrelsen.Dens evne til at skalere fra prototyper til slutprodukter gør det til et solidt fundament for en lang række indlejrede applikationer.

ATMEGA328P -funktioner og ydeevne

ATMEGA328P er bygget på en kompakt, men alligevel kraftig reduceret instruktionssæt computing (RISC) arkitektur, der understøtter 131 forskellige instruktioner.Størstedelen af ​​disse instruktioner udføres i en enkelt urcyklus, hvilket gør det muligt for mikrokontrolleren at opnå ydelsesniveauer på op til 16 millioner instruktioner pr. Sekund (MIPS), når man fungerer med en 16 MHz urhastighed.Denne høje effektivitet gør ATMEGA328P velegnet til applikationer krævet behandlingshastighed og lavt strømforbrug.I kernen af ​​dens behandlingsfunktioner er 32 generelle 8-bit-registre, som er direkte forbundet med den aritmetiske logiske enhed (ALU), hvilket giver hurtigere og mere fleksibel datamanipulation.ATMEGA328P inkluderer en to-cyklus hardware-multiplikator, der forbedrer ydelsen til aritmetiske operationer til applikationer, der involverer signalbehandling, kontrolsystemer og sensordatahåndtering.Mikrokontrolleren fungerer i statisk tilstand, hvilket giver den mulighed for at opretholde stabil ydeevne på tværs af en lang række driftsforhold, herunder forskellige systemaktivitetsniveauer.Denne stabilitet er værdifuld i indlejrede systemer, hvor strømtilstande og opgavebelastninger kan svinge dynamisk.

Hukommelsesarkitekturen i ATMEGA328P er designet til effektivt at understøtte både kodelagring og runtime -datahåndtering.Det inkluderer 32 KB in-system programmerbar flashhukommelse, som muliggør selvprogrammering via onboard bootloader og understøtter op til 10.000 skrivecyklusser.Denne funktion gør det muligt at udføre firmwareopdateringer direkte på enheden uden behov for fysisk fjernelse eller eksterne programmeringsværktøjer.Mikrokontrolleren leverer 1 KB EEPROM, der tilbyder op til 100.000 skrivning/sletningscyklusser, hvilket gør det ideelt til lagring af ikke-flygtige konfigurationsdata eller brugerdefinerede indstillinger, der skal fortsætte mellem kraftcykler.Som komplementering af dette er 2 KB SRAM, der håndterer midlertidige data, såsom variabler, stabler og buffere under behandling.

For at sikre sikker og fleksibel udvikling indeholder ATMEGA328P flere nyttige sikkerhedsfunktioner.Disse inkluderer låste boot-sektioner for at forhindre uautoriseret kodemodifikation, læse-while-skrivningskapaciteter i flashhukommelse til effektive firmwareopdateringer og en on-chip bootloader, der muliggør firmwareinstallation eller opgraderinger gennem standard serielle grænseflader, hvilket eliminerer behovet for specialiserede eksterne programmerere.For præcis timing og planlægningsopgaver har mikrokontrolleren et robust system med hardware-timere: to 8-bit-timere og en 16-bit timer, der hver er udstyret med sammenlignings- og optagelsesfunktioner.Disse timere er vigtige for at generere nøjagtige puls-bredde-modulation (PWM) -signaler, udøvende begivenhedstiming og håndtering af planlagte opgaver.Sådanne muligheder er værdifulde i applikationer som motorstyring, signalgenerering og kommunikationsprotokoller.

ATMEGA328P Mikrokontroller PIN -konfigurationer

Atmega328p mikrokontroller fås i to primære pin -konfigurationer, der varierer baseret på pakketypen.Disse konfigurationer inkluderer TQFP (Tynd quad flad pakke) og MLF (Mikro blyramme), også kendt som QFN (Quad Flat No-Lead), som begge har 32 stifter.Begge versioner bruger et 32-polet layout, men er fysisk forskellige i formfaktor.Den interne funktionalitet af stifterne forbliver konsistent på tværs af disse pakker med identiske signalopgaver og nummerering.

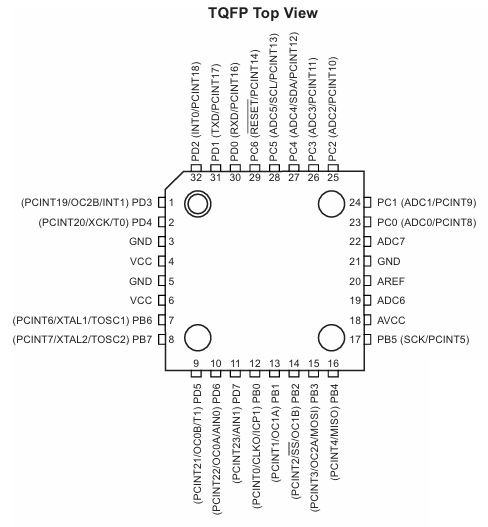

Figur 2. ATMEGA328P TQFP PINOUT

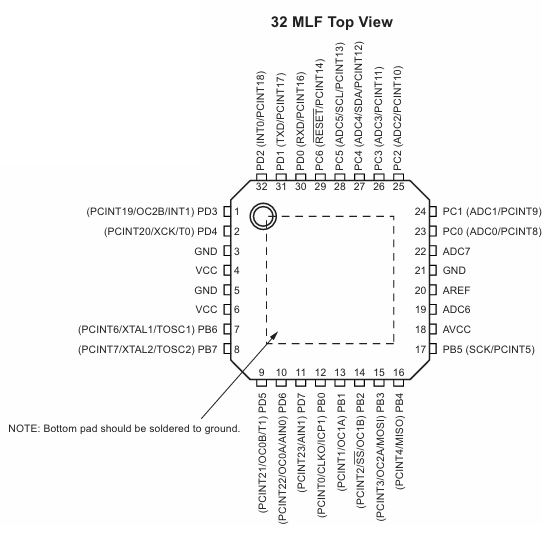

Figur 3. ATMEGA328P MLF PINOUT

Pin -beskrivelser

VCC

Leverer digital kraft til chippen.

GND

Forbinder til jorden.

Port B (PB7: 0) - Xtal1, Xtal2, Tosc1, Tosc2

Port B er en 8-bit input/outputport med interne pull-up-modstande (aktiveret individuelt pr. Pin).Det kan både kilde og synke strøm med afbalanceret drevstyrke.Når det bruges som input og trukket lavt eksternt, er portkilderne strøm, hvis pull-ups er aktiveret.Under en nulstilling går port B-stifter i en højimpedans (tri-state) tilstand, uanset urstatus.PB6 og PB7 kan bruges til oscillatorfunktioner baseret på ur sikringsindstillinger.Når du bruger den interne RC -oscillator og aktiverer asynkron timer/tæller2 (via AS2 -bit), fungerer PB6 og PB7 som TOSC1 og TOSC2.

Port C (PC5: 0)

Port C er en 7-bit tovejs I/O-port med interne pull-ups (valgbar pr. Pin).Stifterne har stærke, afbalancerede drivegenskaber.Hvis en pin trækkes lavt eksternt, og pull-up er aktiveret, kilder den strøm.Under nulstilling indtaster stifterne tri-state-tilstand.

PC6 / Reset

PC6 fungerer enten som en generel inputstift eller en nulstillingsnål.Hvis RSTDISBL -smelteen ikke er programmeret, fungerer PC6 som en nulstillingsindgang.Et lavt signal, der varer længere end en defineret minimumsvarighed, udløser en nulstilling (selv uden et løbende ur).Hvis sikringen er programmeret, bruges stiften som et regelmæssigt input.

Port D (PD7: 0)

Port D er en 8-bit tovejs port, også med valgbare pull-up-modstande og afbalanceret udgangsstyrke.Ligesom de andre porte, kilder den strøm, når det er eksternt trukket lavt (hvis pull-ups er aktiveret), og indtaster tri-state-tilstand under nulstilling.

AVCC

AVCC driver den analoge-til-digital konverter (ADC), PC3: 0 og ADC-kanaler 6 og 7. Det skal tilsluttes VCC, selvom ADC ikke bruges.Når du bruger ADC, skal du tilslutte AVCC til VCC gennem et lavpasfilter.Bemærk, at pins PC6 - PC4 stadig bruger digital VCC.

Aref

Dette er den analoge referencespændingsindgang til ADC.

ADC7: 6 (kun TQFP og QFN/MLF pakker)

I TQFP- og QFN/MLF -pakkerversionerne fungerer disse stifter som analoge input til ADC.De drives via den analoge spændingsforsyning og funktion som 10-bit opløsning ADC-kanaler.

ATMEGA328P Mikrokontroller Elektriske egenskaber

Parametre	Min.	Typ.	Maks.	Enhed
Driftstemperatur	–55		125	° C.
Opbevaringstemperatur	–65		150	° C.
Spænding på enhver pin undtagen nulstilling med hensyn til jorden	–0,5		VCC + 0,5	V
Spænding ved nulstilling med hensyn til jorden	–0,5		+13.0	V
Maksimal driftsspænding		6.0		V
DC strøm pr. I/O -pin		40.0		Ma
DC nuværende VCC og GND -stifter		200,0		Ma
Injektionsstrøm ved VCC = 0V			± 5,0	Ma
Injektionsstrøm ved VCC = 5V			± 1,0	Ma

ATMEGA328P Arkitektur og interne blokke

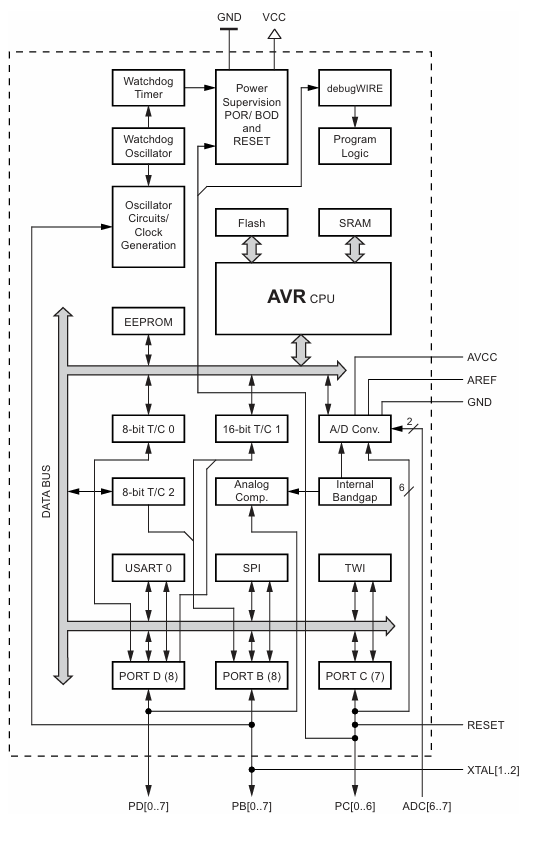

Figur 4. ATMEGA328P Arkitektur og interne blokke

I hjertet af ATMEGA328P er en AVR CPU Core, der forbinder 32 generelle registre direkte til Aritmetisk logisk enhed (Alu).Denne arkitektur gør det muligt at få adgang til to registre inden for en enkelt urcyklus, hvilket forbedrer udførelseshastigheden og den samlede effektivitet af mikrokontrolleren.CPU'en sidder centralt i systemet og forbindes til forskellige hukommelsesblokke og perifere moduler gennem en intern databus, som vist i diagrammet.Hukommelsessystemet inkluderer tre primære typer.Flashhukommelse, med 32 kb kapacitet, gemmer firmwaren og understøtter selvprogrammering til opdateringer i feltet. Eeprom, størrelse på 1 kb, bevarer data, selv når strømmen går tabt, hvilket gør dem ideelle til opbevaring af vedvarende konfigurationer.SRAM, med 2 KB plads, fungerer som MCU's midlertidige arbejdshukommelse, hvilket muliggør databehandling under aktive operationer.Alle tre hukommelsestyper er kortlagt til systemets interne databus, hvilket sikrer hurtig adgang og kommunikation med CPU'en.

ATMEGA328P integrerer flere perifere enheder, der udvider dens funktionalitet.Det inkluderer to 8-bit-timere (T/C0 og T/C2) og en 16-bit timer (T/C1), der bruges til præcis tidtager, pulsbreddemodulering (PWM) og begivenhedstælling.Den analoge-til-digital konverter (ADC) giver otte inputkanaler og en 10-bit opløsning, der tilbyder nøjagtig prøveudtagning af analoge signaler fra sensorer eller eksterne input.En intern båndgapreference og en analog komparator understøtter stabile spændingsreferencer og analoge signalsammenligninger.Kommunikationsfunktioner er robuste med tre nøgle grænseflader: Usart til seriel kommunikation, SPI til højhastighedssynkron dataudveksling og Twi (også kendt som I²C) til forbindelse til eksterne perifere enheder over to ledninger.Disse moduler er tæt forbundet med I/O -porte (port B og port C), hvilket giver fleksibilitet i systemdesign.Blokdiagrammet illustrerer tydeligt disse sammenkoblinger, der viser, hvordan data flyder mellem perifere enheder og AVR -kernen.

For at sikre systemstabilitet er en vagthund -timer inkluderet, der fungerer med sin egen oscillator for at nulstille mikrokontrolleren, hvis softwaren ikke reagerer.Dette er vigtigt i indlejrede systemer, der skal køre uden opsyn i lange perioder.Interrupt -systemet forbedrer lydhørhed ved at tillade øjeblikkelige reaktioner på både interne begivenheder (som timers overløb eller ADC -konverteringer) og eksterne input (såsom PIN -ændringer).Power Management er en anden nøglestyrke for ATMEGA328P.Mikrokontrolleren understøtter flere søvntilstande, der reducerer strømforbruget ved at deaktivere ubrugte moduler, samtidig med at de nødvendige systemtilstande opretholder.Funktioner som Power-on nulstilling (Por) og Brun-out detektion (BOD) Hjælp med at opretholde pålidelig drift under opstart og under svingende spændingsbetingelser.Urgenerering håndteres gennem enten interne oscillatorer eller eksterne krystaller, der er forbundet via Xtal Pins, hvilket giver fleksibilitet i afbalancering af ydelse med energieffektivitet.Atmega328p er en velintegreret mikrokontroller med en strømlinet intern arkitektur, der kombinerer effektiv hukommelsesstyring, rig perifer support og avancerede strømbesparende funktioner.

Sammenligning med andre AVR -mikrokontrollere

Enhed	Blitz	Eeprom	VÆDDER	Afbryd vektorstørrelse
ATMEGA328P	32 kb	1 kb	2 kb	2 instruktionsord/vektor
ATMEGA48A	4 kb	256 b	512 b	1 Instruktionsord/vektor
ATMEGA48PA	4 kb	256 b	512 b	1 Instruktionsord/vektor
Atmega88a	8 kb	512 b	1 kb	1 Instruktionsord/vektor
ATMEGA88PA	8 kb	512 b	1 kb	1 Instruktionsord/vektor
Atmega168a	16 kb	512 b	1 kb	2 instruktionsord/vektor
ATMEGA168PA	16 kb	512 b	1 kb	2 instruktionsord/vektor
Atmega328	32 kb	1 kb	2 kb	2 instruktionsord/vektor

ATMEGA328P Mikrokontrollerapplikationer

Industrielle udstyrskontrolsystemer

Atmega328p er et populært valg i fabrikker og andre industrielle miljøer, hvor maskiner skal styres automatisk.Det fungerer som en lille hjerne, der hjælper maskiner med at følge specifikke instruktioner.For eksempel kan det læse data fra sensorer som temperatursensorer eller bevægelsesdetektorer og derefter tage beslutninger, såsom at tænde for en motor eller åbne en ventil.Da chippen kan håndtere mange input- og outputforbindelser, kan den kontrollere flere dele af et system på én gang.Det fungerer også godt med timere, så handlinger kan ske på lige det rigtige tidspunkt.Dette er vigtigt på steder som samlebånd, hvor maskiner skal bevæge sig og stoppe nøjagtigt.Det er også stærkt nok til at arbejde på steder, hvor der muligvis er meget elektrisk støj eller varme, som er almindelige i industrielle omgivelser.

Motorstyringsenheder

Atmega328p er stor til at kontrollere motorer, der bruges i mange moderne maskiner og gadgets.Uanset om det spinder hjulene på en robot, bevæger armene på en drone eller tænder et transportbånd, kan denne chip gøre jobbet.Det kan kontrollere, hvor hurtigt motoren spinder, hvilken retning den drejer, og endda stoppe den glat.Dette er muligt, fordi chippen har noget, der kaldes pulsbreddemodulering.Tænk på det som at dreje en lys lysdæmper op og ned virkelig hurtigt for at ændre lysstyrken.Atmega328p bruger en lignende idé til at kontrollere, hvor meget strøm går til motoren.Dette giver mulighed for glatte hastighedsændringer og bedre kontrol over bevægelse.Det er en vigtig grund til, at denne chip er så almindelig i robotprojekter og automatiske maskiner.

Power Control and Switch Mode Power Supplies (SMPS)

ATMEGA328P bruges også til at kontrollere elektrisk strøm inde i enheder.I moderne elektronik er det vigtigt at administrere strøm omhyggeligt, især på enheder, der bruger batterier eller skal være energieffektive.Chippen kan overvåge spændingen og strømmen ved hjælp af sensorer og derefter justere, hvor meget strøm leveres.Et eksempel er i Switch Mode Power Supplies (SMPS), som er specielle kredsløb, der skifter elektricitet fra en form til en anden, mens den gemmer energi.ATMEGA328P hjælper med at kontrollere, når strømafbryderen og slukkes, hvilket gør hele processen mere effektiv.Det kan også kontrollere for problemer som overophedning eller strømspidser og lukke tingene, hvis det er nødvendigt for at forhindre skader.Dette gør det til et smart valg til strømrelaterede opgaver i opladere, LED-drivere og batteridrevne enheder.

Signallæsning og databehandling (analoge/digitale signaler)

En anden nyttig færdighed i ATMEGA328P er at læse og behandle signaler fra omverdenen.Mange sensorer kan lide temperatursensorer, lyssensorer og tryksensorer sender signaler som spændinger.Disse kaldes analoge signaler.Chippen kan læse disse gennem sin indbyggede ADC (analog-til-digital konverter), der forvandler disse signaler til digitale værdier, som mikrokontrolleren kan forstå.Efter at have læst signalet kan ATMEGA328P gøre enkel behandling.For eksempel, hvis temperaturen bliver for høj, kan den tænde for en ventilator.Eller hvis en lyssensor registrerer, at den bliver mørk, kan den tænde for en LED.Dette gør chippen perfekt til enheder som vejrstationer, hjemmeautomatiseringssystemer og smarte gadgets, der skal reagere på ændringer i miljøet.

Vis og interfaceadministration

Mange enheder har brug for en måde for folk at se information eller give instruktioner.Atmega328p kan håndtere begge dele.Det kan vise data på små skærme, som karakter LCD'er, LED -skærme eller endda små OLED -paneler.På samme tid kan det læse, hvad brugerne gør, trykke på knapper, dreje knapper eller trykke på et berøringspanel.Denne evne til at "tale" til både brugeren og maskinen gør det godt til at opbygge enkle kontrolpaneler og grænseflader.For eksempel i en digital termostat kan ATMEGA328P vise den aktuelle temperatur og lade brugeren ændre indstillingerne.Det kan også bippe eller blinke lys for at give feedback.Da det understøtter kommunikationsprotokoller som I²C, SPI og UART, kan det let oprette forbindelse til andre chips og skærme også.

Kommerciel indlejret produktudvikling

Fordi det er overkommeligt, pålideligt og ikke bruger meget magt, bruges ATMEGA328P i mange kommercielle produkter.Det passer godt til alle mulige enheder fra små gadgets i dit hjem til værktøjer, der bruges i fabrikker.Det kan håndtere grundlæggende kontrolopgaver uden at have brug for ekstra komplicerede dele, hvilket hjælper med at holde omkostningerne lave.Mange kan lide chippen, fordi den er lille og fungerer godt i enkle systemer.For eksempel kan en smart lysafbryder eller en digital timer have en ATMEGA328P inde.Det er også nyttigt i produkter, der kører på batterier, fordi det kan gå i dvaletilstand for at spare energi.Dette gør det til et stærkt valg for alt fra smarte hjemmeenheder til wearables, til måling af værktøjer.

Hovedchip i Arduino Uno

Hvis du nogensinde har brugt et Arduino Uno -bord, har du allerede arbejdet med ATMEGA328P.Det er den vigtigste chip, der kører alle de programmer, du uploader.Arduino gjorde denne chip meget populær ved at oprette en enkel måde at skrive og uploade kode ved hjælp af Arduino IDE (et begyndervenligt kodningsmiljø).Atmega328p er kraftig nok til at håndtere projekter, men enkel nok til, at nykommere kan forstå.Der er også tusinder af gratis biblioteker og eksempler online, hvilket gør det lettere at bruge denne chip til at kontrollere motorer, læse sensorer, lyse lysdioder og mere.Dens brede anvendelse i uddannelse og prototype er en af ​​grundene til, at det er blevet en så vigtig mikrokontroller.

ATMEGA328P Mikrokontrollerpakke

ATMEGA328P Microcontroller fås i to forskellige pakketyper, der tilbyder fleksibilitet til forskellige designkrav.

Figur 5. ATMEGA328P TQFP -pakke

De MA -pakke Af ATMEGA328P-mikrokontrolleren henviser til en 32-bly tynd quad flad pakke (TQFP).Denne pakke har en kropsstørrelse på 7 mm × 7 mm, en kropstykkelse på 1,0 mm og en blyhøjde på 0,5 mm.Det er designet som en tynd-profil plast quad flad pakke med ledninger, der strækker sig fra alle fire sider.TQFP -pakken bruges ofte i applikationer, der kræver let håndtering under samlingen, og hvor brættet har nok overfladeareal til at imødekomme det førende fodaftryk.Dens tynde profil gør den velegnet til produkter, hvor højde er en overvejelse, såsom i kompakt forbrugerelektronik eller indlejrede systemer med indkapslingsbegrænsninger.

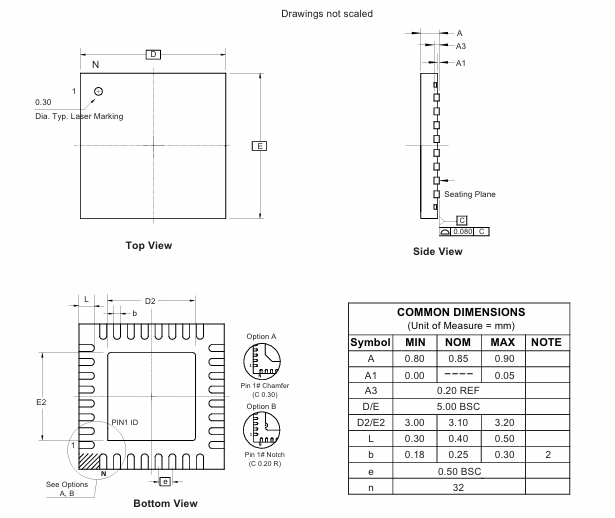

Figur 6. ATMEGA328P QFN -pakke

De PN -pakke er en 32-bly Quad Flat No-Lead (QFN) version af ATMEGA328P mikrokontroller.Det leveres i en mindre formfaktor med en kropsstørrelse på 5 mm × 5 mm og den samme 0,5 mm blyhøjde.I modsætning til TQFP har QFN -pakken ingen fremspringende ledninger;I stedet har den puder under pakken til lodning af overflademontering.Dette design giver mulighed for et reduceret fodaftryk på PCB og forbedret termisk og elektrisk ydeevne.Den kompakte størrelse og effektive varmeafledning gør QFN-pakken velegnet til rumbegrænsede applikationer, såsom wearables, IoT-enheder og højdensitetskredsløbsdesign.

Konklusion

Atmega328p skiller sig ud for sin fremragende balance mellem behandlingseffektivitet, alsidige perifere enheder, lavt strømforbrug og omkostningseffektivitet.Med funktioner som RISC-baserede ydelse, fleksibel I/O-håndtering, rige kommunikationsgrænseflader og support til programmering i systemet fortsætter den med at drive en lang række applikationer fra industriel automatisering til smarte forbrugerenheder.Denne guide fremhæver, hvorfor ATMEGA328P forbliver en hjørnesten i indlejret systemudvikling, der tilbyder både pålidelighed og tilpasningsevne på tværs af utallige designscenarier.
