Komplet guide til TL494 PWM -controller IC

Leder du efter at administrere digital signalamplitude effektivt i dine elektronikprojekter?TL494 PWM -controller er et alsidigt værktøj designet til at hjælpe med forskellige elektroniske applikationer, der tilbyder et omfattende sæt funktioner til effektiv PWM -kontrolkredsløbskonstruktion. Dette integrerede kredsløb hjælper med at forenkle komplekse opgaver i elektronisk drevne enheder, hvilket forbedrer både funktionalitet og innovation i dine projekter.

Katalog

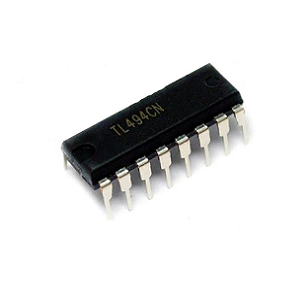

Oversigt over TL494 PWM -controller

Inden for landskabet med switchmode -strømforsyninger, TL494 PWM-controller fremstår som en fleksibel komponent, der fungerer på en fastfrekvens, strømtilstandsbasis.Det er forestillet som en altomfattende enkelt-chip-løsning, samler den alle komponenter til effektiv PWM-kontrol i strømforsyningsapplikationer.Den justerbare on-chip oscillator introducerer muligheden for præcis frekvensstyring til at tilpasse sig specialiserede applikationsbehov.Dødtidskontrol tilføjer en anden dimension, der muliggør reduktion i skift af tab, forbedring af effektiviteten til applikationer, der sigter mod at maksimere energibesparelsen.

Et yderligere standout-træk ved TL494 er dens puls-styrende flip-flop, ved styring af udgangssignaluting, hvilket påvirker fleksibiliteten i strømforsyningsdesign.Den nøjagtige 5V -regulator inden for chippen fungerer som et referencepunkt under udvikling og test, hvilket sikrer systemets pålidelighed på tværs af forskellige belastningsbetingelser.IC understøtter både push-pull og en-slutning output-tilstande og imødekommer en række anvendelser.Denne alsidighed gør det muligt for TL494 at passe ind i en række designs, fra ligetil strømkredsløb til avancerede strømforsyningsarkitekturer.Dens evne til at integrere problemfrit i forskellige konfigurationer viser sit praktiske og giver friheden til at prioritere enten omkostningseffektivitet eller ydeevne.Gennem disse tilpasningsdygtige funktioner forbliver TL494 et foretrukket valg i banebrydende elektronik, der fremmer fremskridt inden for strømstyring og kontrolsystemer.

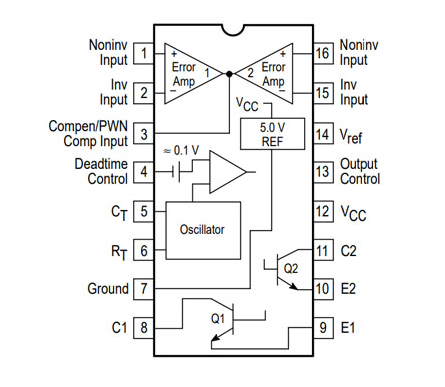

TL494 PIN -konfiguration

Pin nr.	Pin -navn	Beskrivelse
1	1in+	Ikke-inverterende input til fejlforstærker 1
2	1in-	Invertering af input til fejlforstærker 1
3	Feedback	Input pin til feedback
4	DTC	Dødtidskontrol-komparatorindgang
5	Ct	Kondensatorterminal, der bruges til at indstille oscillatorfrekvensen
6	Rt	Modstandsterminal, der bruges til at indstille oscillatorfrekvensen
7	GND	Jordstift
8	C1	Samlerterminalen til BJT -output 1
9	E1	Emitterterminalen til BJT -output 1
10	E2	Emitterterminalen af ​​BJT Output 2
11	C2	Samlerterminalen til BJT Output 2
12	VCC	Positiv forsyning
13	Output Ctrl	Vælger enkelt-endet/parallel output eller push-pull operation
14	Ref	5-V-referencen regulatoroutput
15	2in-	Invertering af input til fejlforstærker 2
16	2in+	Ikke-inverterende input til fejlforstærker 2

Intern struktur

Komponent	Beskrivelse
5V Referencekilde	Tilvejebringer et stabilt 5V -output ved hjælp af Bandgap -princippet. Aktiv, når VCC overstiger 7,1V.Fås på pin 14 (ref) til intern eller ekstern brug.
Operationelle forstærkere	Indeholder to forstærkere drevet af en enkelt forsyning.De Forstærkere udsender den stærkere af deres signaler til Comp -pin via dioder For yderligere kontrol.
Sawtooth Oscillator	Genererer en spændingsbølgeform mellem 0,3 V og 3V. Frekvens kan justeres ved hjælp af ekstern modstand (RT) og kondensator (CT) med formlen: f = 1 / (rt × ct).
Puls -trigger	En flip-flop udløser en outputtransistor under Faldende kant af komparatorens signal.Nulstilles, når komparatoren udgang falder til nul.
Komparator	Sammenligner Comp -pin -signalet med Sawtooth -bølgeformen. Output nul, hvis savtandspændingen er højere, og det er en, hvis comp -signalet er højere.
Dødtidskontrol	Indstiller minimumstiden, når der ikke opstår noget udgangssignal. Kontrolleret gennem pin 4 (DTC).Standard maksimal driftscyklus er 45%;reducerer til 42% når DTC er nul.
Fejlforstærkere	Høje forstærkningsforstærkere med inputområder fra -0,3V til 2V Under forsyningsspændingen.Output er aktive høje til PWM-kontrol og justering baseret på feedback.
Output-control-tilstande	Konfigurerer output til enkelt-endet (synkroniseret) eller Push-pull (vekslende) operation.Uafhængig af oscillatoren eller flip-flop styretøj.
Outputtransistorer	Kan synke eller kilde op til 200 Ma.Mætningspænding: <1,3V (Common-Emitter-tilstand) og <2,5V (Common-Collector Mode). Effektiv og pålidelig drift.

TL494 -funktioner

• Tilvejebringer to PWM-udgange med konfigurerbare tilstande (push-pull eller single-end).

• Inkluderer en fastfrekvensoscillator og integrerede fejlforstærkere.

• Intern 5V -referencekilde til stabil drift.

• Outputtransistorer håndterer op til 500 Ma, der køber eller synker strøm.

• Funktioner undervoltage lockout for sikkerhed.

• Indbygget PWM-kontrol med omfattende kredsløb.

• On-Chip Oscillator understøtter mester- eller slaveoperation.

• Justerbar dødtidskontrol for fleksibel timing.

• Forenkler ekstern kredsløbssynkronisering.

• Automotive-klar modeller tilgængelige (NCV-præfiks).

• Ledningsfri emballageindstillinger, der tilbydes.

TL494 -specifikationer

Type	Parameter
Driftsspændingsområde	7V til 40V
Antal output	2 output
Skiftfrekvens	300 kHz
Maksimal driftscyklus	45%
Udgangsspænding	40 v
Outputstrøm	200 Ma
Maksimal udgangsstrøm for begge PWM'er	250 Ma
Temperaturområde	-65 ° C til 150 ° C.
Efterårstid	40 ns
Stigningstid	100 ns
Tilgængelige pakker	16-PIN PDIP, TSSOP, SOIC, SOP

TL494 Absolutte maksimale vurderinger

Parameter	Maksimal grænse	Beskrivelse
Forsyningsspænding (VCC)	41 v	Forsyningsspændingen må ikke overstige 41 V for at undgå skader.
Indgangsspænding (VI)	VCC + 0,3 V	Inputstiftspænding skal forblive inden for 0,3 V over forsyningen Spænding (VCC).
Udgangsspænding (VO)	41 v	Udgangsspænding ved samleren af ​​det interne Transistor skal forblive under 41 V.
Output Strøm (IO)	250 Ma	Samlerstrøm for den interne transistor må ikke overstige 250 Ma.
Lodning af varme	260 ° C (10 sekunder)	Maksimal lodningvarme målt til 1,6 mm (1/16 tommer) Fra IC -krop, begrænset til 10 sek.
Opbevaringstemperatur (TSTG)	–65 ° C til 150 ° C	Sikker rækkevidde til opbevaring af IC for at undgå skader fra Ekstreme temperaturer.

TL494 anbefalede driftsbetingelser

Den anbefalede spænding og aktuelle parametre til betjening af det integrerede kredsløb:

• Feedback PIN -strøm: begrænset til maksimalt 0,3 Ma.

• FOSC -oscillatorfrekvens: justerbar inden for en rækkevidde på 1 kHz til 300 kHz.

• CT Oscillator -timingkondensator: skal have en værdi mellem 0,47 NF og 10.000 NF.

• RT Oscillator Timing Modstand: kan variere mellem 1,8 kΩ og 500 kΩ.

• VCC -forsyningsspænding: Skal variere mellem 7 V og 40 V.

• VI -forstærkerindgangsspænding: skal falde mellem -0,3 V og (VCC - 2 V).

• VO -transistor -opsamlerspænding: Fast til 40 V, hvor hver transistor håndterer en samlerstrøm på op til 200 Ma.

PWM -controllerens funktionelle mekanisme

TL494 er udformet til dybt at styre dobbelt PWM-udgange med en konsistent frekvens med en bredt toldcyklus.Denne enhed optimerer driften ved hjælp af et minimalt sæt komponenter, såsom modstande og kondensatorer, for at drive oscillatoren.Inden for sin arkitektur sammenlignes savtandbølgeformer dygtigt med kontrolspændinger til at producere PWM-udgange, som derefter administreres af en opfindsom puls-styrende flip-flop.Denne strategiske routing forbedrer både operationel effektivitet og tilpasningsevne, mærkbar i praktiske elektroniske anvendelser, hvor et strømlinet design og økonomiske løsninger værdsættes.

Frekvensen af ​​oscillatoren påvirker dødtidskontrol og generering af stabile PWM-signaler.Ved at vælge specifik modstand (RT) og kondensator (CT) -værdier er præcis kontrol af denne frekvens mulig.Denne beslutning påvirker direkte PWM -controllerens outputopløsning og lydhørhed.En detaljeret udforskning af elektroniske timingkredsløb viser, at kalibrering af RT og CT tillader opnåelse af specifikke mål i systemer, der kræver præcis kontrol.For eksempel, når du udvikler en strømforsyning, der prioriterer effektiviteten, skal du omhyggeligt justere disse parametre for at imødekomme særlige specifikationer, mens den afbalancerer effektiviteten mod termisk ydeevne.Dette omhyggelige fokus er ofte det, der adskiller et holdbart design fra andre inden for funktionel elektronik.

Hvordan bruger jeg TL494 PWM -controller?

TL494 er en alsidig PWM (pulsbredde modulering) controller, der er vidt brugt i strømforsyninger og DC-DC-konvertere.Det giver præcis udgangseffektstyrkekontrol gennem en kombination af nøglefunktioner og konfigurerbare indstillinger.Sådan indstilles det og bruger det effektivt.Start med at tilslutte de inverterende indgangsstifter af fejlforstærkere til jorden.Dette etablerer et stabilt referencepunkt for regulering.De ikke-inverterende indgangsstifter skal oprette forbindelse til REF-pin, som giver en 5V-referencespænding.Denne opsætning definerer den målspænding, som TL494 vil regulere.

DTC (Direct Current Control) Pin og Feedback Pin hjælper med at finjustere og stabilisere systemet.DTC -stiften justerer PWM -driftscyklussen direkte og tilbyder en enkel måde at ændre udgangseffekten uden at ændre feedback -loopen.Feedback -pinen giver outputovervågning, hvilket sikrer, at systemet opretholder en ensartet ydelse på trods af ændringer i belastning eller indgangsspænding.Pins 5 og 6 kontrollerer oscillatorfrekvensen, der bestemmer skifthastigheden for PWM -signalet.Ved at forbinde en ekstern modstand og kondensator til disse stifter, kan du justere hyppigheden for at optimere effektiviteten.Denne frekvens påvirker også designet af andre komponenter som induktorer og kondensatorer, afbalanceringsstørrelse og ydeevne.

Fejlforstærkeren er nøglen til TL494's drift.Den sammenligner en prøve af udgangsspændingen med 5V -referencen og justerer PWM -signalet i overensstemmelse hermed.Dette feedback -system sikrer, at output forbliver stabil under forskellige betingelser, hvilket giver pålidelig effektregulering.Med korrekt konfiguration af dens stifter og indstillinger tilbyder TL494 en robust og præcis løsning til strømforsyning og konverterapplikationer.

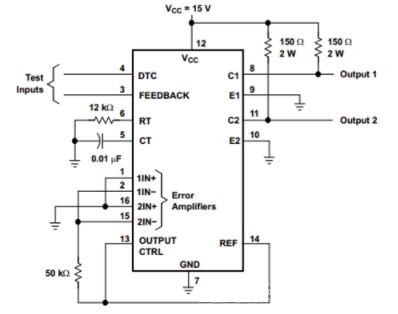

TL494 Testkredsløb

Anvendelser af TL494

• Mikroinvertere til solsystemer

• Vaskemaskiner, fra budget til high-end

• Elektriske cykler

• Røgalarmer

• Invertere til solenergisystemer

• Isolerede AC/DC -strømforsyninger med korrektion af effektfaktor, over 90 watt

• AC/DC Power Solutions til telekom og servere med dobbelt controllere og analoge funktioner

• Personlige computere og bærbare computere

• Køkkenmikrobølgeovne

• strømforsyninger til servere

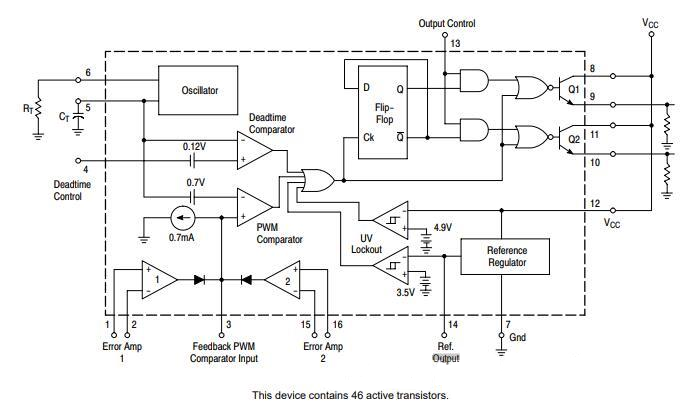

Kredsløbsdiagram over TL494

TL494 kredsløbsdiagram

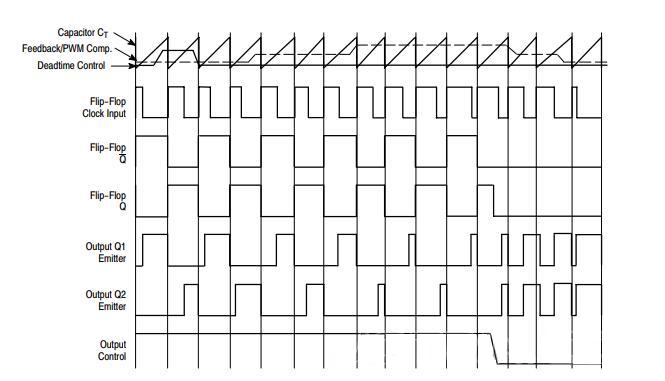

TL494 Timingdiagram

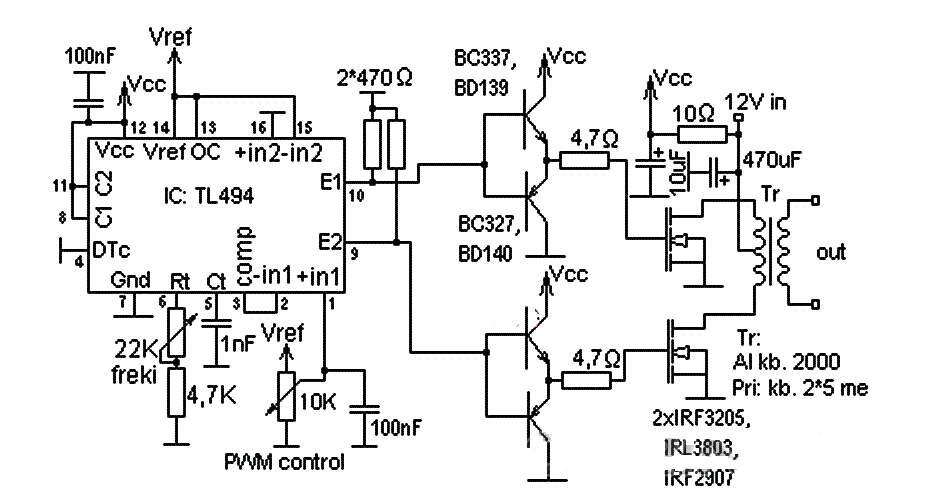

TL494 Classic Inverter Circuit

Ækvivalente og alternative modeller

• UC3843

• TL3842

• UC2842

• SG2524

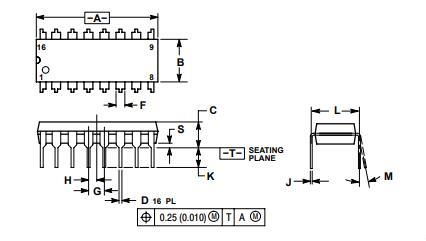

Pakke til TL494

Konklusion

TL494 PWM -controller er et vigtigt værktøj, der giver en fleksibel løsning til styring og regulering af strøm i en lang række elektroniske applikationer.Dens udvalg af funktioner, inklusive dobbelt PWM -udgange, justerbare oscillatorfrekvenser og forskellige outputkonfigurationer, gør det ideelt til konstruktion af effektive og pålidelige strømforsyningskredsløb.Uanset om du designer til små enheder eller store systemer, hjælper TL494 med at strømline komplekse opgaver, fremme innovation og forbedre funktionaliteten af ​​dine projekter.
