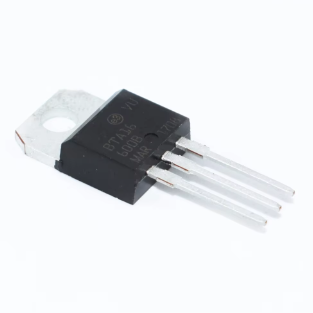

Omfattende guide til BTA16 TRIACS: Funktioner, pinout og datablad

BTA16 TRIAC -serien af ​​Stmicroelectronics skiller sig ud i verdenen af ​​AC -skift og tilbyder høj holdbarhed og effektivitet på tværs af forskellige applikationer.BTA16 er kendt for sit robuste design, der er tilgængelige i både gennemgående hul og overflademonteringsmuligheder, og er meget værdsat i applikationer såsom statiske relæer, opvarmningsregulering, induktionsmotor start og fasekontrol i enheder som lysdæmpere og motorhastighedskontrollører.Dens isolerede fane, der er vurderet til 2500V RMS, sikrer overholdelse af UL -standarder, forbedring af sikkerhed og pålidelighed.Denne artikel udforsker BTA16 -serien 'funktioner, pin -konfiguration, CAD -modeller, praktiske applikationer og integrationsindsigt, der tilbyder en omfattende guide til dig, der søger effektive løsninger til AC -kontrolsystemer.

Katalog

Oversigt over BTA16 TRIAC -serien

De BTA16 Triac -serier serverer en lang række AC -switching -applikationer, der udvider rækkevidden på tværs af sektorer, såsom statiske relæer, opvarmningsregulering og motorstyringskredsløb.Serien tilbyder fleksibilitet med både gennemhullet og overflademonteringspakker, der serverer forskellige hardwarebehov.Mens de ofte bruges i ON/OFF -kontrolscenarier, justeres det også glat til fase kontrolopgaver hos dæmpere og motorhastighedskontrollere.Versioner med et snubberkredsløb forbedrer pendlingsevner, hvilket giver en tydelig fordel, når man håndterer induktive belastninger som motorer og transformatorer.Desuden indeholder BTA16 en isoleret fane, der giver større elektrisk isolering, der forbedrer sikkerheden og hæver ydeevnen.

Alsidigheden af ​​BTA16 TRIAC -serien gør det muligt at udnytte den effektivt på tværs af adskillige applikationer.I statiske relæer sikrer det ensartet drift på tværs af forskellige kredsløbsbetingelser og optimerer derved effektiviteten.Opvarmningsreguleringskredsløb drager fordel af dens stærke ydelse og opnå præcis temperaturstyring.Inden for motoriske kontrolkredsløb letter BTA16 mere end bare ON/OFF -opgaver, hvilket leverer dynamisk hastighedsmodulation til at imødekomme avancerede automatiseringskrav.I applikationer, der kræver fasekontrol, som dæmpere og motorhastighedsregulatorer, udmærker BTA16 TRIAC -serien sig.Denne proces kræver omhyggelig strømafstrømningsjustering, noget BTA16 udfører med bemærkelsesværdig præcision.Denne nøjagtighed forbedres i snubber-udstyrede versioner, der i stand til at håndtere reaktive træk med induktive belastninger såsom motorer og transformatorer.Denne kapacitet fremmer stabil ydeevne, begrænser strømbølger og udvider levetiden for tilsluttede komponenter.

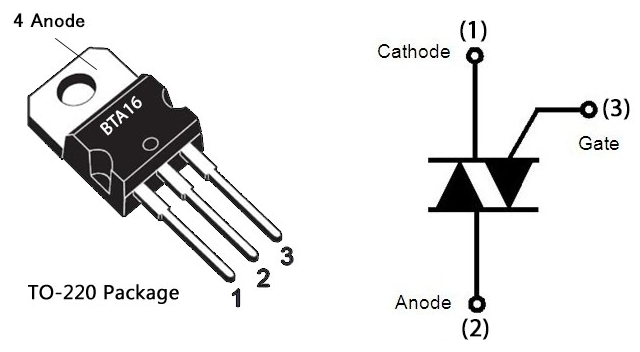

Pinout -konfiguration

CAD -modeldetaljer

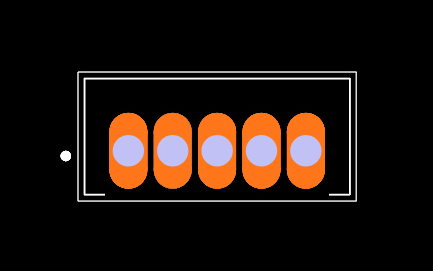

Fodspor

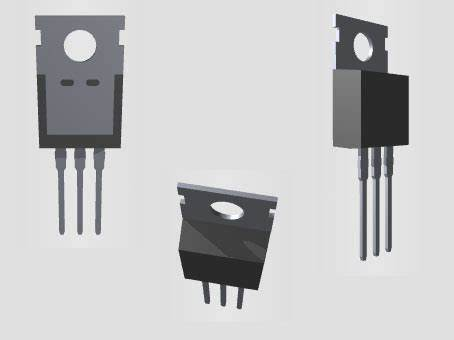

3D -model

Funktioner

Funktion	Beskrivelse
Medium nuværende triac	Velegnet til applikationer, der kræver medium strøm håndtering
Lav termisk modstand med klipbinding	Sikrer effektiv varmeafledning
Lav termisk modstandisolering keramik	Giver forbedret isolering til den isolerede BTA -serie
Høj pendlingsevne	Fås i 4-kvadrant (4q) eller meget høj 3-kvadrant (3Q, Snubberless ™) varianter
UL1557 certificeret	Certificeret under UL1557 -standarder (File Ref: 81734)
Rohs kompatibel	Pakker overholder ROHS -direktivet (2002/95/EF)
Isoleret fane	Bedømt til 2500 VRMS -isolering til BTA -serien

Tekniske specifikationer

Her er den tekniske specifikationstabel for Stmicroelectronics BTA16-700BRG.

Type	Parameter
Fabriks ledetid	11 uger
Kontakt plettering	Tin
Mount	Gennem hul
Monteringstype	Gennem hul
Pakke / sag	TO-220-3
Antal stifter	3
Antal elementer	1
Driftstemperatur	-40 ° C til 125 ° C (TJ)
Emballage	Rør
JESD-609-kode	E3
PBFree -kode	Ja
Delstatus	Aktiv
Fugtfølsomhedsniveau (MSL)	1 (ubegrænset)
Antal afslutninger	3
Yderligere funktion	Us anerkendt
Spænding - Bedømt DC	700v
Nuværende bedømmelse	16a
Basisdelenummer	BTA16
Pin -tælling	3
Konfiguration	Enkelt
Sagforbindelse	Isoleret
Max gentagen omvendt spænding (VRRM)	700v
JEDEC-95-kode	TO-220AB
RMS Current (IRMS)	16a
Hold strøm	50mA
Trigger -enhedstype	4 Kvadrantlogikniveau Triac
Spænding - Gate Trigger (VGT) (MAX)	1.3V
Nuværende - Non Rep. Surge 50, 60Hz (ITSM)	160a, 168a
Nuværende - Gate Trigger (IGT) (MAX)	50mA
Lækage strøm (max)	2mA
Kritisk stigning i statestatsspændings-min	400V/USA
Triac type	Standard
Kritisk stigning i pendlingsspændingen	10V/USA
Strålingshærdning	Ingen
ROHS -status	Rohs3 -kompatibel
Blyfri	Blyfri

Bestilling af oplysninger

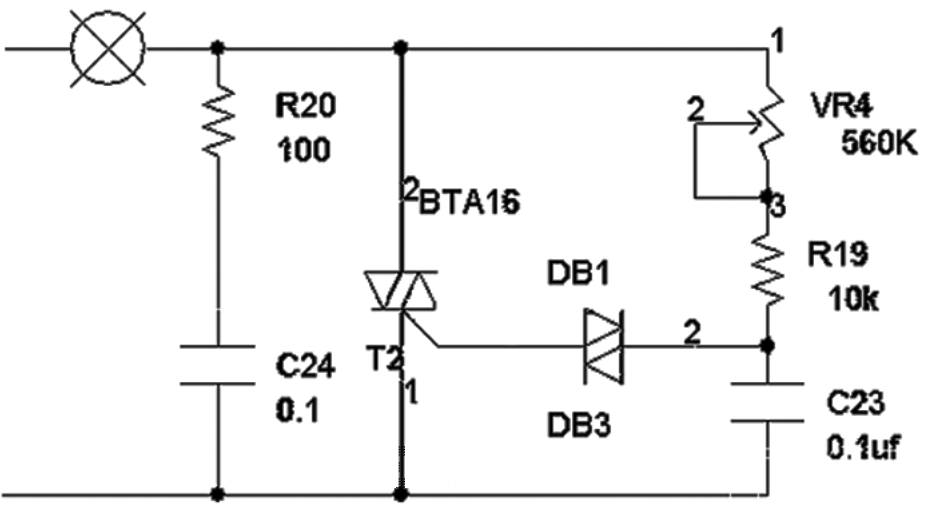

Triac dæmpningskredsløb

Et standard triac -dæmpningskredsløb ved anvendelse af BTA16 -triac manipulerer en kondensators ladningstid for at justere dæmpningsniveauet for en tilsluttet pære.Ved at anvende en variabel modstand (VR4) sammen med en kondensator (C23), indstiller kredsløbet fint opladningsvarigheden og indstiller således triacens udløsende øjeblik.Ved en spænding på 220V ændrer justering af ladelængden pærens lysstyrke;Udvidet opladning lyser mere strålende.

Intrikat kredsløbsdynamik

Inden for dette dæmpningssystem styrer komponenter VR4 og R19 ladningstiden for kondensator C23.Når spændingen på C23 svæver ved cirka 33V, engagerer triacen sig og støber lys.Derefter letter DB1 -tyristoren strømstrøm gennem pæren.Når nuværende ophører, vender mørket tilbage, og sekvensen begynder på ny.Cyklusens varighed er afgørende, da kortere ladningsintervaller giver lysdæmper lys, mens langvarige afgifter øger lysstyrken.

Premiumkvalitetskomponenter, såsom præcisionsmodstande og kondensatorer med minimale toleranceniveauer, styrker kredsløbets dæmpende stabilitet og fremsyn.Adressering af varmeproblemet i TRIAC viser sig også fordelagtigt - eksplosive temperaturer kan forhindre holdbarhed og pålidelighed af kredsløb.Introduktion af passende kølepladser og sikre korrekt ventilation hjælper med at omgå overophedning af udfordringer.Ved anvendelse af triac-baserede dæmpningskredsløb bremser energiforbruget markant og letter glatte lysintensitetsovergange, hvilket giver en balance mellem energieffektivitet og komfort.Denne tiltalende tilgang resonerer godt i både bolig- og kommercielle belysningsscenarier på grund af dets økonomiske og effektive resultater.

Alternativer

Delnummer	Beskrivelse	Fabrikant
BTB16-700C	700v, 16a, 4 kvadrant logisk niveau triac, to-220ab, Plastpakke-3	Stmicroelectronics
BTA16-700B	700v, 16a, 4 kvadrant logisk niveau triac, to-220ab, Plast, isoleret TO-220AB, 3 pin	Stmicroelectronics
BTB16-700CRG	700v, 16a, 4 kvadrant logisk niveau triac, to-220ab, TO-220AB, 3 pin	Stmicroelectronics
Q7015R6	Alternistor Triac, 700V V (DRM), 15a I (t) RMS, TO-220AB	Littelfuse Inc.
BTB16-700CW	700V, 16A, Snubberless Triac, TO-220AB, plastpakke-3	Stmicroelectronics
BTB16-700SWRG	700v, 16a, 4 kvadrant logisk niveau triac, to-220ab, TO-220AB, 3 pin	Stmicroelectronics
BTB16-700SW	700v, 16a, 4 kvadrant logisk niveau triac, to-220ab, Plastpakke-3	Stmicroelectronics
BTB16-700BW/F5	700V, 16A, Snubberless Triac, TO-220AB, TO-220, 3 Pin	Stmicroelectronics
Q7015L6	Alternistor Triac, 700V V (DRM), 15a I (t) RMS, TO-220AB, Isoleret TO-220AB, Thermotab-3	Littelfuse Inc.

Forskellige anvendelser af BTA16

Statiske relæer og lysdæmpere

BTA16 -serien er fremtrædende i statiske relæer og lysdæmpere, hvilket letter præcis on/off -switching og fasekontrol.Disse elementer er vigtige i at opnå en stabil betjening af belysningssystemer ved at justere den spænding, der leveres til inventar.Derfor fører denne funktion til energibesparelse og udvider belysningsudstyrets levetid.

Motorstyringssystemer

Inden for motoriske kontrolsystemer, herunder induktionsmotorstartere og hastighedsregulatorer, leverer BTA16 -serien bemærkelsesværdige resultater.I industrielle omgivelser, hvor finjusteret hastighedsregulering og glat opstart er aktive for at forhindre mekanisk stress, er disse komponenter meget værdsat.BTA16 -serien er værdsat for sin evne til at opretholde ideel motorisk ydeevne, mens den mindsker mekanisk slid.

AC Switching -applikationer

I en verden af ​​AC (vekslende strøm) skifteapplikationer udmærker BTA16 -serien sig med at tilvejebringe pålidelig og præcis strømstyring.Det være sig i husholdningsapparater eller industrimaskineri, serien sikrer en sikker og effektiv drift af elektriske systemer.Dens hårdføre design minimerer nedetid og vedligeholdelse og forbedrer derved systemets pålidelighed.

Håndtering af resistive og induktive belastninger

BTA16 -serien er med enestående pendlingspræstation og er dygtig til at styre både resistive og induktive belastninger.Det tilbyder ensartet drift på tværs af forskellige forhold, et vidnesbyrd om dets betydning i elektroniske kredsløb.Dens evne til effektivt at håndtere forskellige belastningstyper fremhæver dens tilpasningsevne og brede anvendelighed.

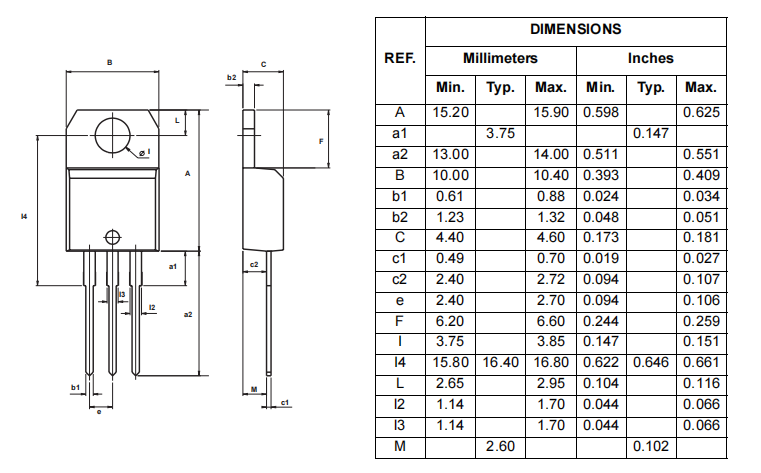

Pakke

Fabrikant

Stmicroelectronics blev født fra fusionen af ​​Italiens SGS -mikroelettronica og Frankrigs Thomson Semiconductors i 1987, hvilket markerede sin plads i det dynamiske halvlederlandskab.Hovedkvarter, der er strålende placeret i Genève, Schweiz, udvider dette selskab sin indflydelse gennem en strategisk række kontorer, der spænder over De Forenede Stater, Asien og China.Denne internationale web gør det muligt for stmicroelectronics at skabe innovative løsninger og levere ekspert teknisk support til en lang række industrier globalt, udløse fremskridt og fremme forbindelse.

Inden for det berømte tilbud står BTA16 -serien som et vidnesbyrd om Stmicroelectronics 'dedikation til Semiconductor Excellence.Denne serie afspejler deres mestring ved at skabe triacs, designet til at trives i forskellige applikationer og modstå udfordrende forhold.Deres forskellige produktlinje inkluderer mikrokontrollere, analoge enheder, sensorer og strømstyringssystemer, der betjener betydelige roller inden for moderne felter såsom bilindustri, industriel og forbrugerelektronik.

Datablad PDF

BTA16-700BRG datablad:
