Omfattende guide til elektrisk kontinuitetstest: værktøjer, teknikker og applikationer

Elektrisk kontinuitetstest er en vigtig kontrol for at sikre, at elektricitet frit kan strømme gennem kredsløb og komponenter som dem, der findes i hverdagens gadgets og store industrimaskiner.Denne detaljerede guide dykker ind i, hvorfor elektrisk kontinuitetstest er vigtig, hvordan det gøres, og de vigtigste værktøjer, der bruges, såsom multimetre og kontinuitetstestere.Ved at forklare testtrinnene og deres anvendelser i at holde systemer kørende glat og sikkert sigter denne artikel at vise, hvor vigtig denne test er for at forhindre fejl og sørge for, at elektriske opsætninger fungerer godt.

Katalog

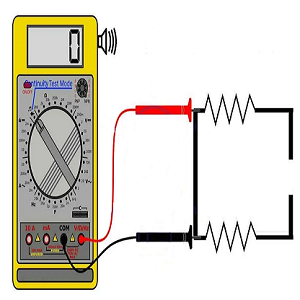

Oversigt over beskrivelse af elektrisk kontinuitetstest

Elektrisk kontinuitetstest er en diagnostisk teknik, der bruges til at verificere, om et elektrisk kredsløb eller komponent kan tillade den uafbrudte strøm af strøm.Denne test vurderer fuldstændigheden af ​​et kredsløb og sikrer, at elektricitet kan rejse gennem det uden at møde pauser eller fejl.Processen involverer brugen af ​​specialiserede værktøjer såsom multimetre eller kontinuitetstestere, der introducerer en lille strøm eller spænding i kredsløbet og overvåger dens opførsel.Et komplet kredsløb, hvor strømmen strømmer uden afbrydelse, betragtes som "kontinuerlig", mens enhver forstyrrelse forårsaget af en pause, løs forbindelse eller fejl indikerer et tab af kontinuitet.Denne teknik er nyttig til bestemmelse af den operationelle integritet af forskellige elektriske komponenter, såsom afbrydere, sikringer, ledninger og forbindelser.Kontinuitetstest er ofte repræsenteret i elektriske skemaer efter specifikke symboler, hvilket gør det muligt for teknikere let at identificere punkter til inspektion.Denne ligetil og ikke-invasive metode bruges i både enkle og komplekse elektriske systemer, da den giver øjeblikkelig feedback om, hvorvidt et kredsløb fungerer som tilsigtet.Generelt fungerer elektrisk kontinuitetstest som det første trin i at identificere og løse problemer inden for elektriske systemer, hvilket gør det til en kerne af effektiv vedligeholdelses- og fejlfindingspraksis.

Formål med elektrisk kontinuitetstest

Det primære formål med elektrisk kontinuitetstest er at sikre pålidelighed og funktionalitet af elektriske kredsløb og komponenter.Ved at bestemme, om et kredsløb tillader den uafbrudte strøm af strøm, hjælper denne test med at identificere problemer som pauser, løse forbindelser eller defekte komponenter, der kan kompromittere systemets ydelse.Kontinuitetstest spiller en rolle i rutinemæssig vedligeholdelse ved at verificere integriteten af ​​elektriske systemer, hvilket sikrer, at de er i stand til at fungere som designet.Derudover hjælper det med at forhindre større problemer ved at opdage potentielle fejl tidligt og undgå dyre reparationer, udstyrsskader eller endda farlige situationer som elektriske brande.Ved fejlfindingsscenarier forenkler kontinuitetstestning af diagnostisk proces ved at præcisere det nøjagtige placering af et problem, hvilket gør det muligt at fokusere på specifikke områder snarere end at udføre omfattende inspektioner.Det sikrer også sikkerhed under elektriske reparationer ved at bekræfte, at kredsløb er korrekt energisk, før ethvert arbejde begynder.I produktions- og kvalitetskontrolindstillinger bruges kontinuitetstest til at verificere, at nybyggede elektriske komponenter opfylder ydelsesstandarder.Formålet med kontinuitetstest strækker sig ud over blot at identificere fejl, det sikrer også systemets pålidelighed, forbedrer sikkerheden og reducerer nedetid i både bolig- og industrielle anvendelser.

Betydningen af ​​elektrisk kontinuitetstest i vedligeholdelse og fejlfinding

Elektrisk kontinuitetstest er behov for vedligeholdelse og fejlfinding af elektriske kredsløb, fordi det sikrer sikkerheden, pålideligheden og effektiviteten af ​​disse systemer.Regelmæssig vedligeholdelse er meget afhængig af kontinuitetstest for at vurdere integriteten af ​​kredsløb og identificere potentielle fejl, inden de udvikler sig til større problemer.Ved proaktivt at detektere problemer som løse forbindelser, korroderede ledninger eller ødelagte komponenter minimerer kontinuitetstest risikoen for uventede fejl, der kan føre til dyre reparationer, operationelle nedetid eller sikkerhedsfare.Under fejlfinding er kontinuitetstest et vigtigt diagnostisk værktøj, der hjælper med at fastlægge den grundlæggende årsag til et kredsløbs funktionsfejl.I stedet for unødvendigt at udskifte flere komponenter, kan du bruge kontinuitetstest til at isolere den nøjagtige placering af en fejl, sparer tid og ressourcer.Kontinuitetstest forbedrer den elektriske sikkerhed ved at verificere, at kredsløb deaktiveres, før vedligeholdelse eller reparationer begynder, hvilket reducerer risikoen for utilsigtede stød.I komplekse systemer, hvor flere kredsløb interagerer, sikrer kontinuitetstest, at hver enkelt sti fungerer korrekt, hvilket forhindrer cascading -fejl.Dens betydning strækker sig til en lang række applikationer, fra elektriske reparationer af hjemmeparationer til vedligeholdelse af industrielt system.

Oversigt over elektrisk kontinuitetstester

En kontinuitetstester er et diagnostisk værktøj designet til at kontrollere, om et elektrisk kredsløb danner en komplet og ubrudt sti.Det består typisk af en sonde, en testledning og en indikator såsom en lys eller en summer, der aktiveres, når kredsløbet er kontinuerligt.Dette værktøj spiller en rolle i at identificere pauser, løse forbindelser eller fejl i ledninger, hvilket sikrer, at elektricitet kan flyde uafbrudt mellem to punkter.Dens enkelhed og effektivitet gør det til et uvurderligt aktiv, der arbejder på elektriske systemer.Selvom det ikke er designet til at måle spænding, modstand eller strøm, giver dets enestående fokus på kontinuitet en hurtig, pålidelig og sikker måde at fejlfinde kredsløbsproblemer på.Dette gør det nyttigt under reparation, montering eller vedligeholdelse af elektrisk udstyr, fra husholdningsapparater til industrielle maskiner.Kontinuitetstestere er alsidige og kommer i forskellige former, herunder testere i pen-stil og dem, der er integreret i multimeter.På trods af sit grundlæggende design er værktøjet meget effektivt og sikrer, at elektriske systemer fungerer sikkert og effektivt.

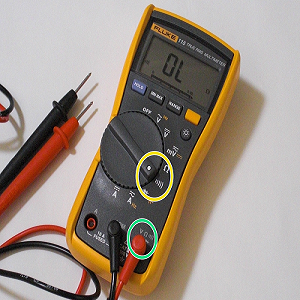

Figur 2. Elektrisk kontinuitetstester

Komponenter og funktionalitet

En kontinuitetstester er en ligetil enhed sammensat af et par nøglekomponenter, der fungerer sammen for at bestemme tilstedeværelsen af ​​en ubrudt elektrisk sti.Hoveddelene inkluderer en sonde til at kontakte et punkt i kredsløbet, en testledning (ofte med et alligatorklip) til at oprette forbindelse til det andet punkt, og en indikatormekanisme såsom et LED -lys eller en hørbar summer.Når sonderne placeres i to ender af et kredsløb, sender testeren et lille, lavt strøm signal gennem kredsløbet.Hvis kredsløbet er komplet og har kontinuitet, flyder signalet frit, hvilket får indikatoren til at tænde eller udsende en lyd.Hvis kredsløbet er brudt, vil testeren forblive tavs og mørk, og advarer om et problem.Nogle modeller kan omfatte yderligere funktioner som et batterirum til at drive enheden eller overbelastningsbeskyttelsen for at sikre sikkerhed under brug.På trods af deres enkelhed er kontinuitetstestere yderst effektive til at præcisere problemer i elektriske ledninger, switches, sikringer og andre komponenter.Deres funktionalitet er udelukkende baseret på at detektere en komplet sti for strøm, hvilket gør dem sikre, brugervenlige og uvurderlige til fejlfinding af elektriske systemer hurtigt og nøjagtigt.

Hvordan adskiller det sig fra andet testudstyr?

Kontinuitetstestere adskiller sig fra andet elektrisk testudstyr med hensyn til formål, funktionalitet og kompleksitet.I modsætning til multimetre, der kan måle spænding, modstand og strøm- eller isoleringstestere designet til at kontrollere integriteten af ​​isolerende materialer, tjener en kontinuitetstester et enkelt, fokuseret formål: at identificere, om et kredsløb er komplet eller ødelagt.Denne enkelhed giver mulighed for hurtigere og mere intuitiv drift, hvilket gør det til et ideelt værktøj til hurtig fejlfinding.Mens enheder som klemmemålere eller spændingstestere kræver et højere niveau af teknisk viden for at fortolke aflæsninger, giver en kontinuitetstester ligetil feedback, typisk i form af en lys eller lyd, som endda begyndere let kan forstå.En anden sondring ligger i sikkerhed og anvendelighed.Kontinuitetstestere arbejder med meget lave strømme, hvilket reducerer risikoen for utilsigtede stød eller skader på følsomme elektroniske komponenter.Deres kompakte og lette design forbedrer portabiliteten, hvilket muliggør praktisk brug i stramme rum eller reparationer på stedet.Mens andre testværktøjer er nødvendige for mere avanceret diagnostik og målinger, gør kontinuitetstesterens enkelhed og effektivitet det til et foretrukket valg at identificere pauser i ledninger, kontrollere switches eller verificere forbindelser i en række elektriske systemer.

Oversigt over multimetre

Et multimeter er en alsidig og multifunktionel elektronisk enhed, der bruges til at måle en række elektriske egenskaber, herunder spænding, strøm og modstand.Det er et vigtigt værktøj, der tilbyder præcis diagnostik til elektriske og elektroniske systemer.Multimetre findes i to hovedtyper: digital og analog, hver især catering til specifikke præferencer og applikationer.En af de vigtigste træk ved et multimeter er dens evne til at udføre kontinuitetstest, som gør det muligt at bestemme, om et elektrisk kredsløb er komplet eller afbrudt.I modsætning til dedikerede kontinuitetstestere tilbyder multimetre den ekstra fordel ved at måle andre parametre, hvilket gør dem til et mere omfattende værktøj til diagnosticering og reparation af elektriske problemer.Uanset om der testes husholdningsledninger, bilkredsløb eller elektroniske komponenter, er multimetre værdsat for deres nøjagtighed og alsidighed.Mange moderne digitale modeller inkluderer yderligere funktioner såsom auto-strang, datahold og overbelastningsbeskyttelse, hvilket yderligere forbedrer deres funktionalitet.Med et multimeter kan du fejlfinde en lang række problemer, fra at identificere defekte komponenter til at sikre passende spændingsniveauer i komplekse systemer.

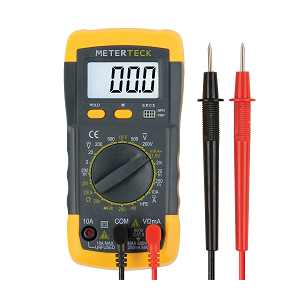

Figur 3. Multimeter

Funktioner til kontinuitetstest

Multimetre inkluderer flere funktioner, der gør dem meget effektive til kontinuitetstestning, der kombinerer funktionaliteten af ​​en dedikeret kontinuitetstester med alsidigheden af ​​yderligere målefunktioner.I kontinuitetstilstand sender multimeteret en lille strøm gennem kredsløbet, der testes.Hvis kredsløbet er afsluttet, udsender det et hørbart bip eller viser en læsning på skærmen, hvilket indikerer tilstedeværelsen af ​​kontinuitet.Denne hørbare feedback er især nyttig til håndfri drift i situationer, hvor visuel bekræftelse er vanskelig.Især digitale multimetre udmærker sig i kontinuitetstest på grund af deres præcision og brugervenlighed.Funktioner såsom automatisk rækkevidde sikrer, at enheden automatisk tilpasser sig de korrekte indstillinger, mens baggrundsbelyste skærme og ergonomiske design gør drift ligetil, selv i udfordrende miljøer.Mange multimetre inkluderer også overbelastningsbeskyttelse for at beskytte enheden og kredsløbet, der testes.Sammenlignet med en uafhængig kontinuitetstester giver multimeteret yderligere kontekst, såsom modstandsniveauet for et kredsløb, som kan hjælpe med at diagnosticere delvis kontinuitet eller identificere svage forbindelser.Ved at integrere kontinuitetstest i et multifunktionelt værktøj tilbyder multimetre bekvemmelighed, nøjagtighed og pålidelighed for en bred vifte af elektriske fejlfindingsopgaver.

Forskelle mellem digitale og analoge modeller

Digitale og analoge multimetre adskiller sig i deres drift, display og samlede ydelse, der hver tilbyder forskellige fordele til kontinuitetstest og generel elektrisk diagnostik.Digitale multimetre (DMMS) har en digital skærm, der giver præcise, let at læse numeriske resultater.De er ofte udstyret med avancerede funktioner, såsom auto-strang, kontinuitetsbipers og overbelastningsbeskyttelse, hvilket gør dem meget brugervenlige og egnede til en lang række opgaver.Deres nøjagtighed og evne til at måle lave strømme eller modstandsniveauer gør dem til det foretrukne valg for fagfolk.Analoge multimetre bruger på den anden side en nål til at vise aflæsninger i en gradueret skala.Mens de muligvis mangler nogle af de avancerede funktioner i deres digitale kolleger, udmærker de sig i at give realtids visuel feedback, som kan være nyttige til at observere tendenser, såsom svingende spændingsniveauer.Imidlertid kan analoge modeller være mindre præcise og vanskeligere at læse, især for begyndere.Når det kommer til kontinuitetstest, er digitale multimeter generelt mere effektive og lettere at bruge takket være deres hørbare indikatorer og høj følsomhed.I modsætning hertil er analoge modeller bedre egnet til opgaver, der kræver overvågning af gradvise ændringer, hvilket giver en mere taktil og visuel oplevelse.

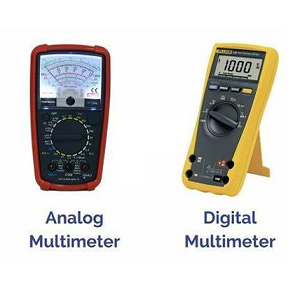

Figur 4. Digitale og analoge modeller

Trin til at bruge en kontinuitetstester

Trin 1: Kontroller testeren

Før du bruger en kontinuitetstester, er det vigtigt at sikre, at selve enheden fungerer korrekt.Start med at inspicere testeren for eventuelle synlige tegn på skader eller slid, såsom flossede ledninger eller løse komponenter.Hvis testeren er batteridrevet, skal du kontrollere, at batteriet er opladet eller har tilstrækkelig strøm til at betjene.Et lavt batteri kan få testeren til at give upålidelige resultater eller undlade at fungere helt.Bekræft derefter, at enhedens indstillinger er konfigureret korrekt i henhold til producentens instruktioner.Mange testere inkluderer en selvtestfunktion eller en udpeget kalibreringsproces, bruger disse til at verificere, at testeren er i arbejdstilstand, før de fortsætter.At tage dette foreløbige skridt sikrer nøjagtigheden af ​​dine aflæsninger og forhindrer fejldiagnose af kredsløbsproblemer.

Trin 2: Identificer testpunkter

Det næste trin involverer at identificere de specifikke punkter i kredsløbet, hvor du har til hensigt at teste for kontinuitet.Disse punkter kan omfatte stik, terminaler, afbrydere eller ledningsforbindelser.For at gøre dette effektivt skal du kontakte et kredsløbsdiagram eller et ledningsskema, hvis det er tilgængeligt, da det kan give en klar forståelse af kredsløbslayoutet.Dette er nyttigt i komplekse systemer med flere stier og komponenter.Lav en plan for systematisk testning af hvert punkt, så du ikke ved et uheld springer eller overser nogen del af kredsløbet.At vide nøjagtigt, hvor testen skal placeres, minimerer gætterier og sikrer, at testprocessen er effektiv og grundig.

Trin 3: Anvend testledninger

Når du har identificeret testpunkterne, skal du placere testen på de udpegede pletter i kredsløbet.Kontinuitetstestere har typisk to ledninger: en rød (positiv) og en sort (negativ), som hjælper med at sikre korrekt orientering og identifikation.Fastgør forsigtigt ledningerne til de komponenter, der testes, og sørger for, at de skaber solid, stabil kontakt.Løs eller forkert kontakt kan resultere i falske aflæsninger, hvilket fører til forkerte konklusioner om kredsløbets tilstand.I nogle tilfælde skal du muligvis bruge klemmer eller sonder til en mere sikker forbindelse, især hvis du arbejder i et stramt rum eller tester flere komponenter.Ved at anvende ledningerne med præcision reducerer du risikoen for fejl og øger pålideligheden af ​​dine testresultater.

Trin 4: Fortolk feedback

Efter anvendelse af testledningen skal du observere feedbacken leveret af kontinuitetstesteren.De fleste testere bruger et hørbart signal, såsom et stabilt bip, eller en visuel indikator, som et lys eller et digitalt display, for at formidle, om kredsløbet er afsluttet.Et kontinuerligt bip eller en tændt indikator betyder normalt, at der er en ubrudt elektrisk sti mellem testpunkterne, hvilket indikerer korrekt kontinuitet.Omvendt betyder fraværet af et bip, lys eller anden feedback generelt, at der er en pause i kredsløbet, såsom en beskadiget ledning eller en defekt forbindelse.I nogle avancerede testere kan displayet muligvis give yderligere oplysninger, som modstandsværdier, for at hjælpe med at diagnosticere problemet yderligere.Bemærk omhyggeligt feedback og om nødvendigt dobbeltkontrol af resultaterne ved at gentest de samme punkter for at udelukke eventuelle uoverensstemmelser.Fortolkning af feedback korrekt er nøglen til at identificere, om kredsløbet fungerer som tilsigtet eller kræver reparation.

Kontinuitetstester symbol

Kontinuitetstestersymbolet, et element i elektriske skemaer, der fungerer som en universel kortfattethed til identifikation og test af ledende stier inden for et kredsløb.Dette symbol er repræsenteret som en uafbrudt linje, der forbinder to punkter.Nogle gange kan det omfatte pile til at indikere retningen af ​​strømstrømmen.Det er enkelt, men alligevel effektivt design giver det mulighed for at formidle information tydeligt i kredsløbsdiagrammer, hvor pladsen er begrænset.Kontinuitetstester -symbolet markerer områder, hvor kontinuiteten af ​​en elektrisk sti skal verificeres, hvilket sikrer, at kredsløbet fungerer som tilsigtet.Kontinuitetstester -symbolet er mere end bare en del af et skematisk, det er et praktisk værktøj, der bringer effektivitet og klarhed til elektrisk diagnostik og reparationer.Ved at bruge denne standardiserede repræsentation kan du hurtigt identificere punkter i et kredsløb, der kræver test.Dette fremskynder fejlfindingsprocessen, hvilket reducerer den brugte tid på at søge efter problemer i komplekse systemer.Anerkendelse af dette symbol giver dig mulighed for at navigere i skemaer med tillid og uden forvirring.

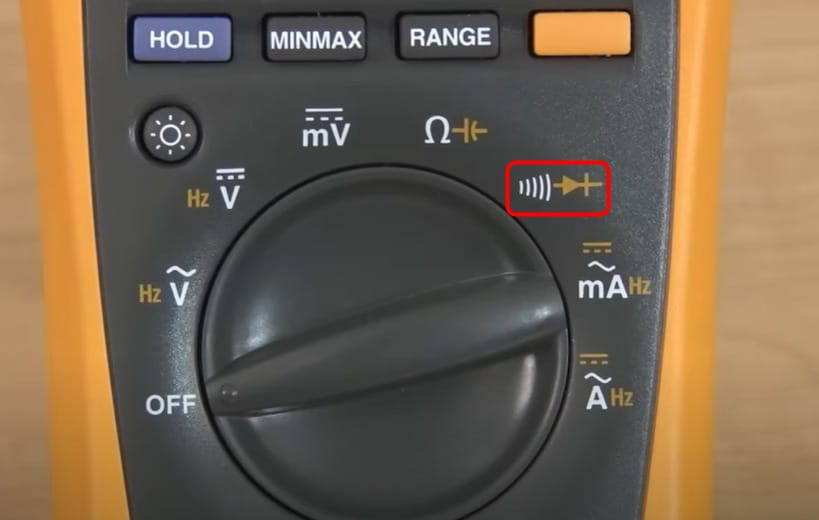

Figur 5. Kontinuitetstester symbol

Figur 6. Kontinuitetstester symbol

Fordele ved standardisering

Konsistensen af ​​kontinuitetstester -symbolet på tværs af tekniske dokumenter spiller en rolle i at forbedre kommunikationen.Fordi det er et standardiseret symbol, kan forskellige industrier og regioner let fortolke og forstå det.Denne standardisering fremmer bedre samarbejde mellem enkeltpersoner, der arbejder på det samme projekt, uanset placering eller baggrund.Kontinuitetstestersymbolet understøtter nøjagtighed, effektivitet og effektivt teamwork i elektrisk arbejde.Det er et lille, men alligevel kraftfuldt element, der gør elektrisk arbejde mere tilgængeligt og effektivt for alle involverede.

Hvad betyder kontinuitetssymbolet på et multimeter?

Kontinuitetssymbolet på et multimeter er en vigtig funktion, der gør test for kredsløbsintegritet både ligetil og tilgængelig.Dette symbol er repræsenteret af enten et diodeikon eller et lydbølgeikon, hvilket tydeligt angiver tilstanden specifikt designet til kontinuitetstest.Ved at vælge denne tilstand, aktiverer du multimeteret til at bestemme, om en elektrisk sti mellem to punkter er intakt eller ødelagt.Denne enkle, men effektive funktion er et værktøj for alle, der arbejder med elektriske kredsløb, da det giver dem mulighed for at bekræfte forbindelse med lethed og præcision.

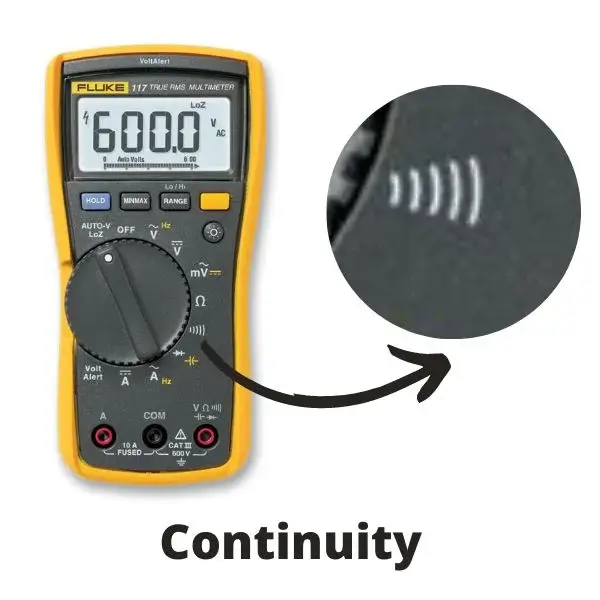

Figur 7. Kontinuitetssymbol på et multimeter

Når multimeteret er i kontinuitetstilstand, giver det øjeblikkelig feedback gennem enten et hørbart bip eller et visuelt signal på displayet, når det registrerer en komplet elektrisk sti.Denne øjeblikkelige feedback eliminerer behovet for gætteri og forenkler fejlfinding ved at tillade hurtigt at identificere åbne kredsløb, ødelagte ledninger eller defekte forbindelser.Kontinuitetstilstand er uvurderlig, fordi det sikrer, at kredsløb er korrekt samlet og fri for defekter.Derudover hjælper det med at registrere potentielle problemer, der kan kompromittere sikkerheden eller føre til funktionsfejl i udstyr i både samlings- og vedligeholdelsesprocesser.I det væsentlige er kontinuitetssymbolet på et multimeter mere end bare et funktionelt ikon, det repræsenterer et praktisk og pålideligt værktøj til at sikre integriteten og sikkerheden i elektriske systemer.

Hvordan udføres kontinuitetstest ved hjælp af et multimeter?

Trin 1: Indstil multimeteret til kontinuitetstilstand

Det første trin i udførelsen af ​​en kontinuitetstest ved hjælp af et multimeter er at indstille enheden til kontinuitetstilstand.Begynd med at dreje multimeters urskive til den relevante indstilling, som er præget af et diodesymbol eller et lydbølgeikon.Denne tilstand er designet til at kontrollere for kontinuerlige elektriske stier i et kredsløb og vil gøre det muligt for multimeteret at udsende et hørbart bip eller tilvejebringe et visuelt signal, når kontinuitet detekteres.At sikre multimeteret er i den rigtige tilstand til opnåelse af nøjagtige resultater, da andre indstillinger som spænding eller modstand kan give vildledende information eller endda skade multimeteret, hvis det bruges forkert under en kontinuitetstest.

Trin 2: Sluk ned kredsløbet

Inden det fortsætter med testen, kræves det at sikre, at kredsløbet, der testes, er helt slukket.Dette trin er ikke kun godt for sikkerhed, men beskytter også multimeteret mod potentielle skader forårsaget af levende strøm.Selv en lille elektrisk ladning i kredsløbet kan forstyrre kontinuitetstesten og producere unøjagtige aflæsninger.For at slukke for kredsløbet skal du slukke for alle tilsluttede strømkilder, frakoble enheden, hvis relevant, og dobbeltkontrol ved hjælp af multimeteret i spændingstilstand, hvis der er nogen tvivl.At tage sig tid til at bekræfte, at kredsløbet er slukket, er en forsigtighed, der sikrer sikkerhed og integriteten af ​​testprocessen.

Trin 3: Tilslut testledningen

Når kredsløbet er drevet ned, er det næste trin at forbinde multimeterens testledninger korrekt.Indsæt den sorte bly i "com" (almindelig) port og den røde bly ind i porten mærket for kontinuitet eller modstandstest, som ofte er markeret med et OHM -symbol (ω).At sikre, at testledningen er korrekt indsat, er vigtige for at opnå nøjagtige resultater og forhindre fejl.Undersøg ledningerne for enhver synlig skade, såsom flossede ledninger eller løse forbindelser, da defekte kundeemner kan give upålidelige aflæsninger.En sikker og korrekt forbindelse af testen fører til multimeteret er en nødvendig forberedelse til kontinuitetstesten.

Trin 4: Test kredsløbspunkterne

Med multimeteret i kontinuitetstilstand og ledningerne tilsluttet skal du fortsætte med at teste kredsløbspunkterne, hvor kontinuiteten skal verificeres.Placer testledningen på de to punkter, du ønsker at teste, og sikre, at de skaber fast og stabil kontakt med komponenterne eller ledningerne.Hvis kredsløbet er intakt, udsender multimeteret et kontinuerligt bip eller viser en lav modstandsværdi på skærmen, hvilket indikerer en ubrudt elektrisk sti.Hvis der ikke høres bip, eller hvis modstandens aflæsning er meget høj, antyder dette, at der er en pause i kredsløbet, såsom en beskadiget ledning eller en løs forbindelse.Vær metodisk til at teste flere punkter, hvis det er nødvendigt, og bemærk eventuelle uoverensstemmelser, der kan hjælpe med at præcisere fejlen.Dette trin giver mulighed for hurtigt og effektivt at diagnosticere kredsløbsproblemer, hvilket gør det muligt for at lokalisere og reparere fejl med selvtillid.

Almindelige problemer fundet gennem kontinuitetstest

Kontinuitetstest er en metode, der bruges til at diagnosticere problemer i elektriske kredsløb.Ved at bruge værktøjer som multimetre eller kontinuitetstestere kan du finde fejl, der går på kompromis med funktionaliteten og sikkerheden i elektriske systemer.Dette afsnit giver en detaljeret nedbrydning af almindelige kredsløbsproblemer, der er identificeret gennem kontinuitetstest og tilbyder trin-for-trin-vejledning om, hvordan man løser disse problemer effektivt.

Typer af kredsløbsfejl og egenskaber

1. Åbne kredsløb

Et åbent kredsløb sker, når der er en pause eller hul, der forhindrer strøm i at strømme gennem kredsløbet.Denne type fejl er forårsaget af ødelagte ledninger, frakoblede komponenter eller beskadigede dele.Almindelige symptomer på et åbent kredsløb inkluderer enheder, der ikke tænder eller fungerer, samt fraværet af elektriske signaler i visse dele af kredsløbet.Ved hjælp af en kontinuitetstester eller multimeter kan et åbent kredsløb identificeres, når der ikke er noget hørbart signal, eller når der vises uendelig modstand, hvilket bekræfter, at strøm ikke kan passere.

2. kortslutninger

En kortslutning opstår, når to ledende punkter forbinder utilsigtet, hvilket skaber en direkte sti for strøm til at flyde.Dette medfører overdreven strøm, hvilket kan resultere i overophedning, skade på komponenter og kredsløbssvigt.Symptomer på en kortslutning inkluderer ofte hyppig udløb af afbrydere, blæst sikringer eller tilstedeværelsen af ​​brændende lugt.Kontinuitetstest kan detektere en kortslutning ved at vise et kontinuerligt bip eller abnormalt lav modstandsaflæsning, hvilket indikerer en utilsigtet forbindelse i kredsløbet.

3. løse eller korroderede forbindelser

Løse eller korroderede forbindelser sker, når kontaktpunkter i kredsløbet bliver ustabile eller beskadigede af korrosion.Disse problemer afbryder strømstrømmen og forårsager ofte intermitterende drift eller uberegnelig enhedsydelse.Under kontinuitetstest kan svingende eller inkonsekvente modstandsaflæsninger afsløre løse eller korroderede forbindelser.Denne type fejl kan føre til uregelmæssig kredsløbsadfærd, hvis den ikke adresseres hurtigt.

4. defekte komponenter

Komponenter som modstande, kondensatorer og kontakter kan mislykkes over tid eller på grund af misbrug og forstyrre den normale drift af et kredsløb.Faktiske komponenter kan forårsage uforudsigelig opførsel i kredsløbet eller den samlede fiasko.Kontinuitetstest kan identificere disse problemer ved at opdage åbne eller korte betingelser inden for individuelle komponenter, hvilket bekræfter deres fiasko og behov for udskiftning.

5. Jordforbindelse

Jordforbindelsesproblemer opstår, når kredsløb mangler passende forbindelser til jorden, hvilket fører til sikkerhedsfarer og operationelle funktionsfejl.Utilstrækkelig forankring kan resultere i elektriske stød, interferens med enhedsydelse eller uberegnelig opførsel.En kontinuitetstest kan verificere integriteten af ​​jordforbindelsen ved at bekræfte korrekt ledningsevne mellem jordforbindelse.Jordforbindelsesproblemer skal straks løses for at sikre kredsløbets sikkerhed og pålidelighed.

Trin til at løse kredsløbsproblemer

1. Reparation af åbne kredsløb

For at fastsætte et åbent kredsløb skal du bruge kontinuitetstest og kredsløbsskemaer til at finde pausen eller kløften.Begynd med visuelt at inspicere kredsløbet for beskadigede ledninger, frakoblede komponenter eller fysiske pauser.Når fejlen er identificeret, skal du reparere den ved at lodde den ødelagte forbindelse, udskifte det beskadigede afsnit eller sikre eventuelle løse dele.Efter at have afsluttet reparationen, skal du gentest kredsløbet for at sikre, at det nu er komplet og fungerer korrekt.

2. Løsning af kortslutninger

Adressering af en kortslutning begynder med at finde fejlen gennem kontinuitetstest og visuel inspektion.Se efter affald, loddebroer eller beskadiget isolering, der kan forårsage utilsigtede forbindelser, og fjern dem.Udskift eventuelle beskadigede ledninger eller komponenter, der bidrager til kortslutningen.For at forhindre fremtidige problemer skal du anvende korrekt isolering eller afstand mellem ledere.Gentest kredsløbet for at kontrollere, at kortslutningen er løst, og systemet fungerer som forventet.

3. Rettelse af løs eller korroderede forbindelser

Løse eller korroderede forbindelser kan repareres ved at stramme skruer, sikre stik eller rengøre de berørte terminaler.Brug passende rengøringsmidler eller slibemidler til at fjerne korrosion og gendanne god ledningsevne.Når den er renset, skal du anvende antikorrosionsbehandlinger for at forhindre yderligere nedbrydning af forbindelsen.Efter reparationen skal du udføre en kontinuitetstest for at bekræfte, at forbindelsen er stabil og fungerer korrekt.

4. Udskiftning af defekte komponenter

For at erstatte defekte komponenter skal du starte med at isolere og teste hver mistænkt del individuelt.Når en defekt komponent er identificeret, skal du udskifte den med en, der opfylder de korrekte specifikationer for kredsløbet.Når udskiftningen er afsluttet, skal du gentest kredsløbet for at bekræfte, at det fungerer som tilsigtet.Udskiftning af defekte komponenter til gendannelse af kredsløbets funktionalitet og pålidelighed.

5. Gendannelse af jordforbindelse

For at tackle jordforbindelsesproblemer skal du begynde med at teste alle jordforbindelsespunkter med en kontinuitetstester for at bekræfte korrekt forbindelse.Reparation eller udskift eventuelle beskadigede eller manglende jordledninger for at sikre et sikkert og funktionelt jordforbindelsessystem.Sikre alle jordforbindelser ved hjælp af robuste metoder, der opfylder sikkerhedsstandarder.Endelig skal du teste hele jordforbindelsessystemet for at verificere, at det fungerer korrekt og giver den nødvendige beskyttelse.

Konklusion

Elektrisk kontinuitetstest er en vigtig opgave inden for elektroteknik, der holder elektriske systemer pålidelige og sikre.Denne artikel har grundigt set på metoderne, værktøjerne og praktiske anvendelser af kontinuitetstest, der fremhæver dens rolle i rutinemæssig vedligeholdelse og problemløsning.Gennem den detaljerede diskussion af kontinuitetstestere og multimetre har vi lært, hvordan disse værktøjer hurtigt hjælper med at finde og løse problemer i elektriske kredsløb, hvilket hjælper med at beskytte udstyr og holde sig sikker mod fare.Brugen af ​​et standard kontinuitetstester -symbol i diagrammer og inkludering af kontinuitetstestfunktioner i multimetre viser også, hvor almindelig og vigtig denne test er i elektrisk arbejde.
