Omfattende guide til PCF8575 I/O Expander

PCF8575, udformet med præcision af Texas Instruments, fungerer som en tilpasningsdygtig 16-bit I2C I/O-ekspander udstyret med afbrydelsesfunktioner.Denne artikel giver en omfattende undersøgelse af dens funktioner, pin -konfiguration og tekniske skemaer sammen med en bred vifte af applikationer.Når de bruges til at udvide input/output -porte for mikrokontrollere, navigerer PCF8575 effektivt kravene til komplekse systemer.Dens fleksibilitet skinner i indstillinger, der kræver problemfri integration og reduceret kredsløb.Hands-on-oplevelser afslører, at anvendelse af PCF8575 i høj grad kan forenkle systemdesign og præsentere en budgetvenlig tilgang til at øge computerkapaciteterne.

Katalog

Oversigt over PCF8575

De PCF8575 Tjener som en alsidig fjernbetjening I/O -ekspander, hvilket muliggør problemfri kommunikation mellem mikrokontrollere via I2C -protokollen.Brug af SCL (seriel urlinje) og SDA (seriel datalinje) til datatransmission, forenkler kredsløbsdesign ved at tillade højstrømsdrevning, såsom LED'er, uden at kræve yderligere datagejlesignaler.Ved initialisering er alle I/O -stifter standard til en høj tilstand, der aktiverer en intern strømkilde knyttet til VCC.Denne funktion strømline ikke kun operationer, men minimerer også behovet for hjælpekomponenter, hvilket gør PCF8575 til et værdifuldt aktiv til forskellige elektroniske anvendelser.

Et af de fremtrædende funktioner i PCF8575 er dens støtte til både 3,3V og 5V -systemer, opnået gennem en integreret niveau -konverter.Dette udvider sin kompatibilitet med forskellige mikrokontrollerarkitekturer, hvilket giver dig større fleksibilitet og frihed inden for systemdesign.Evnen til at arbejde på tværs af forskellige spændingsstandarder eliminerer en fælles udfordring i multi-komponentsystemer, så du kan fokusere på kreative implementeringer uden bekymring for spændingskompatibilitet.

Et vigtigt aspekt af PCF8575 er dens konfigurerbare I2C -interface, hvilket forbedrer tilslutningsmuligheder og enhedsadresserbarhed i komplekse opsætninger.Med lodde jumpere kan du justere I2C -adressen fra en base på 0x20, hvilket muliggør effektiv kommunikation på tværs af flere enheder.Denne tilpasningsevne er nyttig til at undgå at tackle konflikter i komplicerede systemer, en detalje, der ofte understreges af dig.Derudover kan enheden drives gennem enten VDD eller VCC, der serverer krav til forskellige logiske niveau.Denne fleksibilitet forenkler integration med systemer, der fungerer ved 3,3V eller 5V, hvilket sikrer stabilitet og pålidelighed i forskellige applikationer.

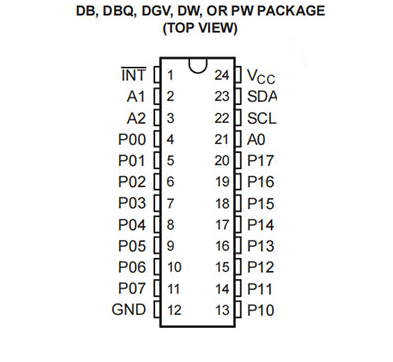

Pin -konfiguration

STIFT			TYPE	BESKRIVELSE
NAVN	DB, DBQ, DGV, DW og PW	Rge
A0	21	18	jeg	Adresseinput 0. Tilslut direkte til VCC eller jord. Pull-up modstande er ikke nødvendige.
A1	2	23	jeg	Adresseinput 1. Tilslut direkte til VCC eller jord. Pull-up modstande er ikke nødvendige.
A2	3	24	jeg	Adresseinput 2. Tilslut direkte til VCC eller jord. Pull-up modstande er ikke nødvendige.
Int	1	22	O	Afbryde output.Opret forbindelse til vCC gennem en pull-up modstand.
P00	4	1	I/o	P-port input/output.Push-pull designstruktur.
P01	5	2	I/o	P-port input/output.Push-pull designstruktur.
P02	6	3	I/o	P-port input/output.Push-pull designstruktur.
P03	7	4	I/o	P-port input/output.Push-pull designstruktur.
P04	8	5	I/o	P-port input/output.Push-pull designstruktur.
P05	9	6	I/o	P-port input/output.Push-pull designstruktur.
P06	10	7	I/o	P-port input/output.Push-pull designstruktur.
P07	11	8	I/o	P-port input/output.Push-pull designstruktur.
GND	12	9	—	Jord
P10	13	10	I/o	P-port input/output.Push-pull designstruktur.
P11	14	11	I/o	P-port input/output.Push-pull designstruktur.
P12	15	12	I/o	P-port input/output.Push-pull designstruktur.
P13	16	13	I/o	P-port input/output.Push-pull designstruktur.
P14	17	14	I/o	P-port input/output.Push-pull designstruktur.
P15	18	15	I/o	P-port input/output.Push-pull designstruktur.
P16	19	16	I/o	P-port input/output.Push-pull designstruktur.
P17	20	17	I/o	P-port input/output.Push-pull designstruktur.
Scl	22	19	jeg	Seriel urlinie.Opret forbindelse til vCC gennem en pull-up modstand.
SDA	23	20	I/o	Seriel datalinje.Opret forbindelse til vCC gennem en pull-up modstand.
VCC	24	21	—	Forsyningsspænding

CAD -detaljer

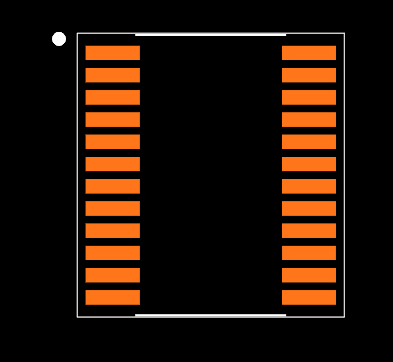

Fodspor

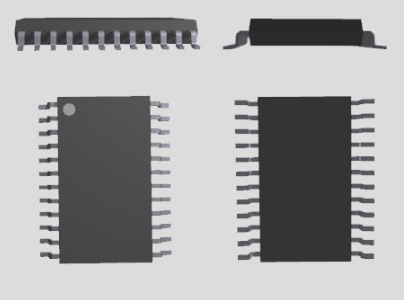

3D -repræsentation

Funktioner

Funktion	Beskrivelse
Forbruget med lavt standbystrøm	10 µA max
I²c til parallel-port ekspander	Muliggør let udvidelse af I/O -stifter via I²C -interface.
Open-drain afbryder output	Aktiverer ekstern afbrydelsesgenerering til Mikrokontrollere.
Mikrokontrollerkompatibilitet	Kompatibel med de fleste mikrokontrollere.
I²C bushastighed	400-kHz hurtig I²C-bus.
Adressering	Adresseres med tre hardware -adressestifter, der tillader op til otte enheder.
Låste output	Højstrømdrevne kapacitet til direkte kørsel af LED'er.
Nuværende kilde	Giver strøm til VCC for aktivt at køre højt på output.
Latch-up ydelse	Overstiger 100 Ma pr. JESD 78, klasse II.
Arbejdsspænding	2,5 - 5,5V DC.
Arbejdsstrøm	100 Ma (max).
I²C -adresse	Standardadresse: 0x20, modificerbar via lodning A1 og A2 Selektionspuder.
Adresserbare stifter	16 Individuelt adresserbare stifter.
Pin -konfiguration	Hver pin kan konfigureres som input eller output;Understøtter input Skift afbrydelse.
Arduino Library	Kompatibel med Arduino Library: PCF8575.
Anvendelse	Velegnet til Arduino Uno R3 og anden MCU'er til Kontrol af relæer, summere, knapper og LED'er.
ESD -beskyttelse	Overholder JESD 22: 2000-V Human-Body Model (A114-A), 200-V-maskinmodel (A115-A), 1000-V opladet-enhedsmodel (C101).

Teknisk specifikation

Denne tabel giver en klar og kortfattet repræsentation af De tekniske specifikationer og attributter for Texas Instruments PCF8575PW.

Type	Parameter
Livscyklusstatus	Aktiv (sidst opdateret: 5 dage siden)
Fabriks ledetid	6 uger
Monteringstype	Overflademontering
Pakke / sag	24-tssop (0,173, 4,40 mm bredde)
Overflademontering	JA
Antal stifter	24
Vægt	89.499445 mg
Antal I/OS	16
Driftstemperatur	-40 ° C ~ 85 ° C.
Emballage	Rør
JESD-609-kode	E4
PBFree -kode	Ja
Delstatus	Aktiv
Fugtfølsomhedsniveau (MSL)	1 (ubegrænset)
Antal afslutninger	24
ECCN -kode	EAR99
Terminal finish	Nikkel/palladium/guld (NI/PD/AU)
HTS -kode	8542.39.00.01
Spænding - Forsyning	4,5V ~ 5,5V
Terminal position	Dual
Terminal form	Gull Wing
Peak Reflow temperatur (° C)	260
Forsyningsspænding	3.3V
Terminal tonehøjde	0,65 mm
Basisdelenummer	PCF8575
Pin -tælling	24
Antal output	16
Outputtype	Push-pull
Driftsforsyningsspænding	5,5V
Strømforsyninger	3/5v
Interface	I2C, SMBUS
Antal porte	2
Antal bits	16
Urfrekvens	400 kHz
Forsyning af strømmaks	0,2 mA
Afbryde output	Ja
Nuværende - outputkilde/vask	10mA / 25MA
Funktioner	Por
Højde	1,2 mm
Længde	7,8 mm
Bredde	4,4 mm
Tykkelse	1 mm
Strålingshærdning	Ingen
ROHS -status	Rohs3 -kompatibel
Blyfri	Blyfri

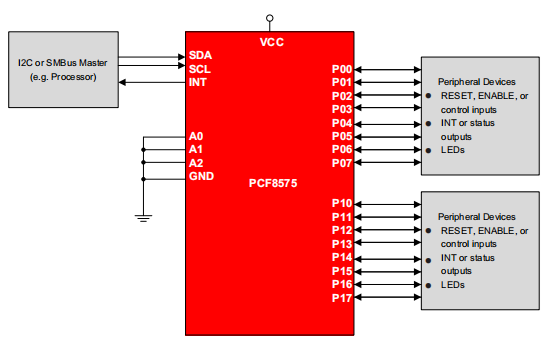

Skematisk repræsentation

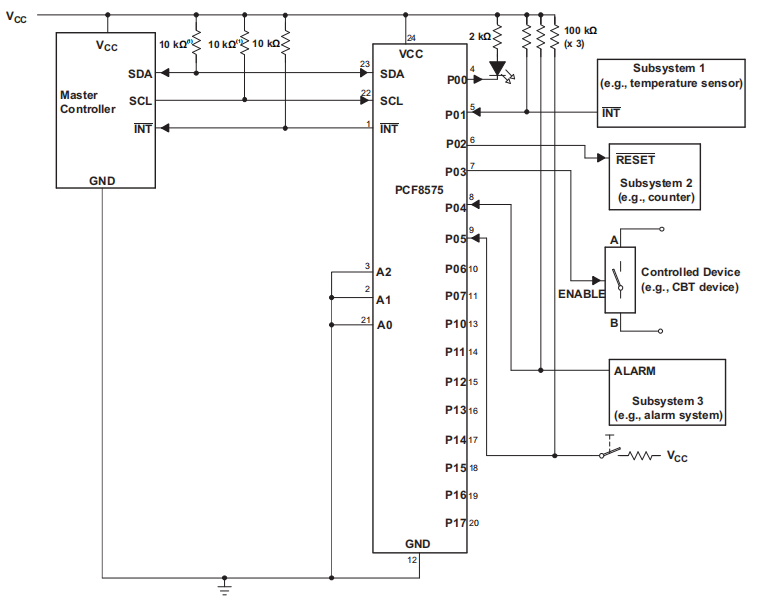

Applikationskredsløb

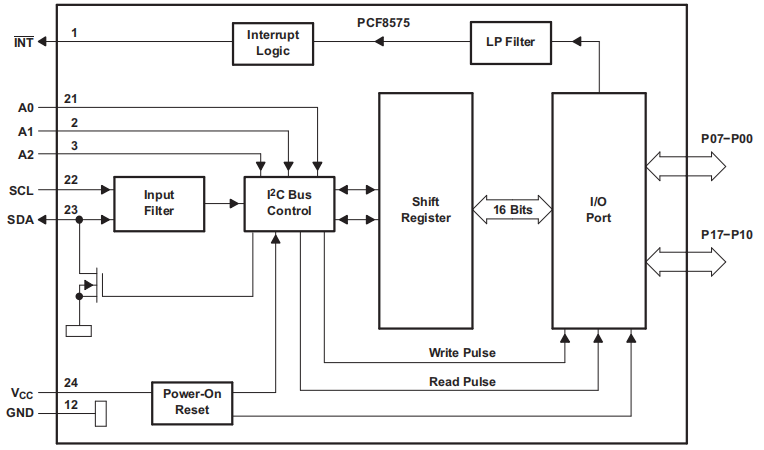

Logikdiagram

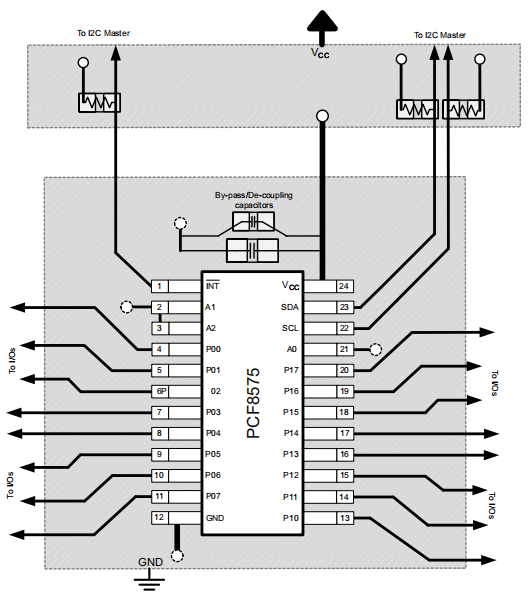

Layoutillustration

Forskellige anvendelser af PCF8575

PCF8575, en alsidig I/O -ekspander, påvirker signifikant forskellige teknologiske arenaer.Dens forskellige applikationer spænder over telekommunikation, personlig computing og videre, hvilket demonstrerer dens kompetence til at styre flere perifere forbindelser effektivt.

Telekommunikationsudstyr

I telekommunikationssektoren forbedrer PCF8575 udstyr som filterenheder ved at udvide GPIO -kapaciteter, hvilket muliggør mere nøjagtig kontrol og præcision inden for komplicerede signalbehandlingsmiljøer.Dets tilpasningsevne fungerer som en pålidelig partner for dig, der stræber efter at forfine systemer, hvilket sikrer stabil forbindelse og præcis signalstyring.

Serverinfrastruktur

Denne komponent letter strømlinede operationer inden for serverinfrastrukturer og tilbyder tilpasningsdygtige forbindelser, der er aktive til indstillinger med høj efterspørgsel.Det giver dig breddegrad til at optimere serverdesign med fleksibilitet og skalerbarhed, hvilket imødekommer udviklende krav med minimale hardwaremodifikationer.

Netværksroutere

PCF8575 spiller en støttende rolle i netværksroutere ved at udvide enhedsprogrammer og tilslutningsmuligheder.Ved at hjælpe udviklingen af ​​routere med fokus på robusthed og tilpasningsevne hjælper det med at skabe sofistikerede løsninger, der effektivt styrer stigende datatrafik.

Personlige computerenheder

I en verden af ​​personlig computing giver denne I/O -ekspander dig fleksibiliteten til at innovere perifere enheder og forbedringer uden at være alt for begrænset af systemarkitekturgrænser.Det tilskynder til kreativitet i hardware -design, der fremmer tilgængelige teknologier til markedet med effektivitet.

Forbrugerelektronik

På det hurtige forbrugerelektronikmarked udvider PCF8575 enhedsfunktioner uden byrden af ​​større redesigns.Denne kapacitet gør det muligt for virksomheder at introducere avancerede funktioner i kompakte design, hvilket hjælper med at opretholde en konkurrencedygtig tilstedeværelse i en konstant udviklende branche.

Industrielle automatiseringssystemer

PCF8575 er medvirkende til industriel automatisering og letter enestående processtyring og overvågning.Ved at tilbyde farlig forbindelse understøtter den sofistikeret operationsstyring, forbedring af effektiviteten og reducering af nedetid i fremstillingsindstillinger.

Enheder med begrænsede GPIO -indstillinger

For enheder, der er begrænset af knap GPIO -tilgængelighed, præsenterer PCF8575 en revolutionær løsning ved at udvide porte, hvilket tillader forbedret grænseflade med perifere enheder.Denne fleksibilitet giver dit kreative rum til at udvikle innovative løsninger, der er skræddersyet til specifikke brugerbehov.

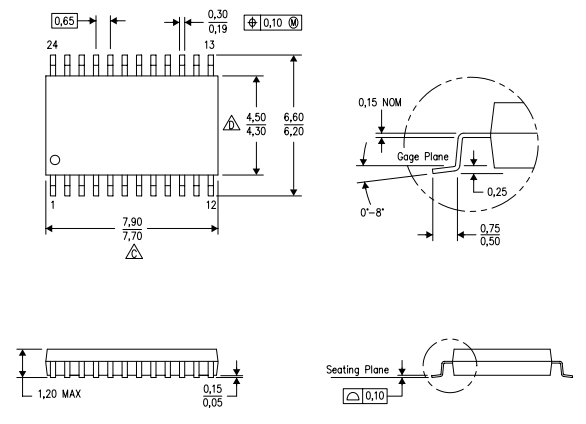

Pakke

Fabrikant

Texas Instruments (TI), med hovedkvarter i Dallas, Texas, har ydet bemærkelsesværdige bidrag som en trailblazer i halvlederindustrien, hovedsageligt i integrerede kredsløb.Ti, der er kendt globalt for sin innovative ånd, har dybt påvirket adskillige teknologiske fremskridt gennem sine gennembrud i analog og indlejret behandling.Over tid har virksomheden udvidet sin omfattende patentsamling og sikret en stærk markedstilstedeværelse, hvilket afspejler sin konstante drivkraft for ekspertise og innovation.Begivenheder inden for uddannelse og teknologi er formet af TIs forskellige produktopstilling, herunder enheder som regnemaskiner, mikrokontrollere og multi-core processorer.
