Omfattende guide til SN6505BDBVR Transformer Driver

SN6505BDBVR er mere end bare en transformerdriver;Det repræsenterer en hjørnesten i moderne isoleret strømforsyningsdesign.Med sine robuste specifikationer og innovative funktioner adresserer det udfordringerne ved at opnå høj effektivitet, lav støj og pålidelig ydelse inden for kompakt elektronik.Denne artikel graver sig ind i SN6505BDBVRs tekniske parametre, pin -konfiguration og praktiske applikationer, der tilbyder en omfattende guide til dig, der sigter mod at udnytte dens muligheder.Ved at udforske faktiske brugssager, alternativer og operationel indsigt udstyrer denne artikel dig med viden til at optimere dine designs og sikre problemfri integration.

Katalog

Pinout

CAD -model

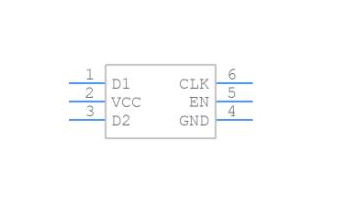

Symbol

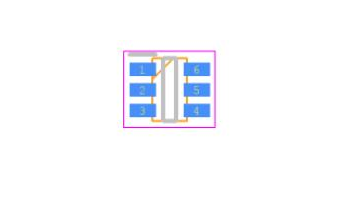

Fodspor

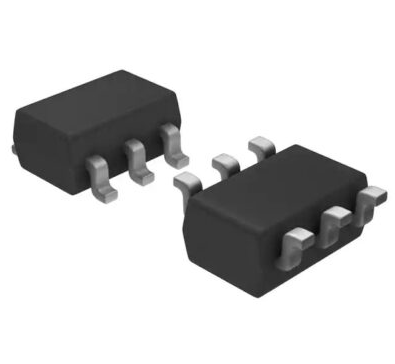

3D -model

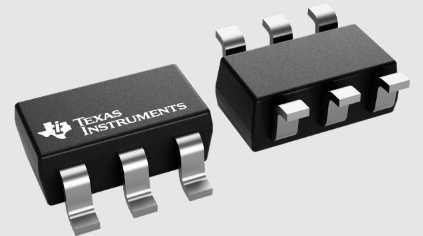

Oversigt over SN6505BDBVR

De SN6505BDBVR legemliggør et transformativt spring i transformersdriverteknologi, der er anerkendt for sin evne til effektivt at reducere støj og håndtere elektromagnetiske forstyrrelser.Disse attributter gør det usædvanligt monteret til brug i kompakte isolerede strømforsyningsindstillinger.Dets sofistikerede design understøtter lavprofilerede, midterste transformatorer, der fungerer effektivt, når de drives af en DC-spænding, der spænder fra 2,25 V til 5 V.

I dagens elektroniske landskab intensiveres forfølgelsen af ​​mindre og mere effektive strømforsyningsløsninger.SN6505BDBVR spiller en nøglerolle i denne progression og leverer beslutninger, der imødekommer den delikate balance mellem høj ydeevne og begrænset plads.Dens kapacitet til at fungere under lavspænding hjælper ikke kun med at bevare energi, men bidrager væsentligt til den øgede effektivitet af kompakte elektroniske systemer.Som observeret af dig er integrationen af ​​sådanne komponenter i indviklede kredsløb ligetil, hvilket kræver minimal tilpasning og letter let praktisk implementering.

Enhedens primære funktion styrkes af et sæt tekniske funktioner, der forbedrer både effektivitet og pålidelighed.Med sin evne til at minimere EMI sikrer SN6505BDBVR tilvejebringelsen af ​​ren og pålidelig effekt, der har en særlig værdi for delikate elektroniske segmenter.Du kan fremhæve, at den robuste karakter af SN6505BDBVR bidrager til færre komplikationer under diagnostisk og vedligeholdelsesarbejde, hvilket i sidste ende forlænger levetiden og pålideligheden af ​​systemer, der drager fordel af dens implementering.

Applikationer

De alsidige kapaciteter i denne komponent finder anvendelse på tværs af forskellige domæner, især i systemer, der kræver isolerede strømforsyninger.Disse systemer omfatter grænseflader som CAN, RS-485, RS-422, RS-232, SPI og I2C.Isolering hjælper med at undgå jordsløjfer og bevare dataintegritet på tværs af forskellige systemsegmenter - et element, der ofte prioriteres i ingeniørløsninger på grund af dets potentielle indflydelse på ydeevne og pålidelighed.

Lav-støj strømforsyningsløsninger

Denne komponent viser sig at være mest nyttig i miljøer, der kræver minimal støj, herunder isolerede USB -strømforsyninger.I terrænet af præcisions elektroniske systemer er attributter med lav støj aktive for at forhindre datakorruption og måling unøjagtigheder.Højteknologiske produktionsmiljøer afhænger ofte af disse træk for at opretholde optimal ydeevne uden forstyrrelser.

Proces og telekomkontrol

Telekommunikation og industrielle processtyringsapplikationer høster betydelige fordele ved sammenhængende strømforsyningsløsninger.Disse løsninger øger stabiliteten og pålideligheden midt i forskellige forhold og overgår traditionelle teknikker.En dyb forståelse af magtdynamikken låser forbedringer i disse sektorer op og fremmer stærkere og mere fleksible kommunikations- og kontrolrammer.

Radio og distribuerede strømforsyninger

I det dynamiske felt inden for radiodistribution og tilhørende strømforsyninger kræves innovative løsninger for at tackle interferens og kraftstabilitetsudfordringer.Inkorporering af understøttende komponenter, der plejer uafbrudt drift, kan fremdrive bemærkelsesværdige fremskridt inden for radiosystemers effektivitet og dækning.Med dygtigt design bliver subtile gevinster i signalklarhed tydelige gennem strategisk komponentudvælgelse.

Medicinske og videnskabelige instrumenter

Inden for verden af ​​medicinske og præcisionsinstrumenter er det at sikre, at sikkerhed er den ultimative.Her er isolerede forsyninger knyttet til instrumenterne dominerende til at beskytte både enheder og deres operatører.Den kunstneriske balance mellem ydeevne og sikkerhed er et vidnesbyrd om vellykket instrumentdesign og brug i denne sektor.

Lav-støj-filamentforsyningseffektivitet

I scenarier, der involverer levering af lavt støj, spiller komponenten en vigtig rolle i at mindske uønsket interferens, hvilket holder slutapplikationens integritet intakt.I disse sammenhænge kan selv små justeringer væsentligt påvirke den samlede ydelse-en indsigt, der ofte er trukket fra omfattende praktisk applikationsoplevelse.

Substitutter

• SN6505BDBVT

• SN6505BQDBVRQ1

• MAX253EUA-T

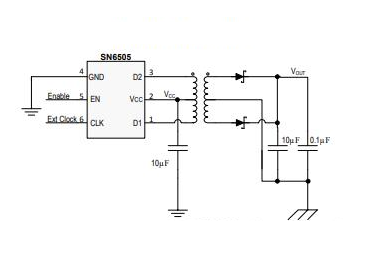

Skematisk

Operationel undersøgelse af SN6505BDBVR

SN6505 er udformet til at bruge push-pull-topologien til at køre isolerede DC/DC-konvertere med adeptness.Denne konfiguration tjener til at optimere kraftoverførsel og kontrollere elektrisk støj, en konsekvensfaktor i finjusterede applikationer.Ved at inkorporere en omhyggeligt kalibreret oscillator og gate-drevkredsløb er enheden i stand til at generere to komplementære output-signaler.Disse signaler bliver grundlæggende for den skiftende drift af to transistorer, fremmer synkronisering og reducerer risikoen for overlapningsrelaterede komplikationer, en subtil, men dybtgående teknologisk præstation.

Dominerende for SN6505s operation er dens oscillator, en nøglekomponent, der etablerer de grundlæggende operationelle parametre for enheden.Sammen med en frekvensdelere påvirker dette element timing og synkronisering af gatesignaler.Denne duo forbedrer ikke kun effektiviteten på tværs af forskellige belastningsforhold, men understøtter også stabilitet under svingende systemkrav.I faktiske anvendelser sikrer pålidelig oscillatorydelse, at enheder, der er drevet af SN6505, forbliver modstandsdygtige over forskellige miljøforhold, hvilket afspejler en dybere forståelse af teknisk pålidelighed under stress.

SN6505 integrerer en avanceret break-før-make-logik for at forhindre transistoroverlapning, en typisk udfordring inden for magtstyring.Denne mekanisme garanterer, at den ene transistor er fuldt ud slukket før aktiveringen af ​​den anden og derved mindsker forekomsten af ​​kortslutninger og reducerer komponentstammen.I praktiske sammenhænge fremmer en sådan funktion holdbarheden og effektiviteten af ​​kraftsystemer, der indkapsler den indsigt, der fremsynes i design, beskytter mod potentielle komplikationer, hvilket resulterer i mere vedvarende og pålidelige produkter.

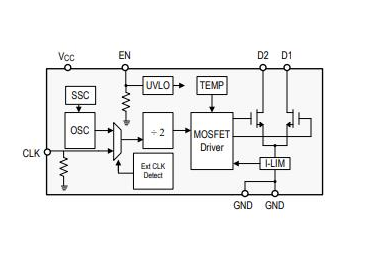

Funktionsblokdiagram

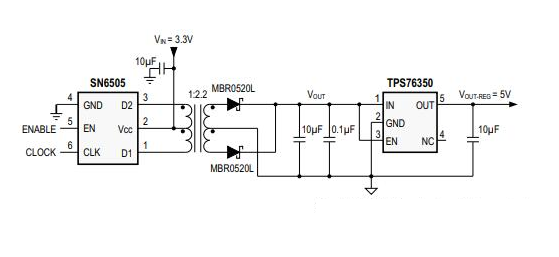

Eksempel på kredsløbsdiagram

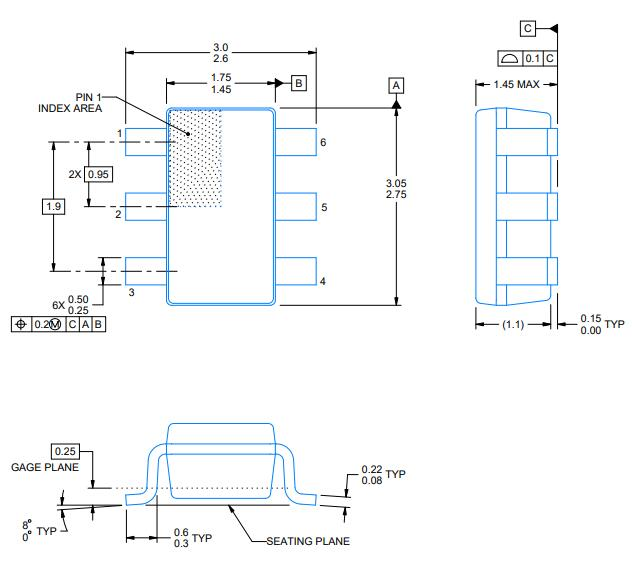

Pakke

Tekniske specifikationer

Type	Parameter
Livscyklusstatus	Aktiv (sidst opdateret: 3 dage siden)
Fabriks ledetid	6 uger
Kontakt plettering	Guld
Mount	Overflademontering
Monteringstype	Overflademontering
Pakke / sag	SOT-23-6
Antal stifter	6
Skiftfrekvens	424 kHz
Driftstemperatur	-55 ° C ~ 125 ° C.
Emballage	Tape & Reel (TR)
JESD-609-kode	E4
PBFree -kode	Ja
Delstatus	Aktiv
Fugtfølsomhedsniveau (MSL)	1 (ubegrænset)
Antal afslutninger	6
ECCN -kode	EAR99
Applikationer	Transformer driver
Spænding - Forsyning	2,25V ~ 5,5V
Terminal position	Dual
Terminal form	Gull Wing
Antal funktioner	1
Forsyningsspænding	5v
Terminal tonehøjde	0,95 mm
Basisdelenummer	SN6505
Antal output	1
Udgangsspænding	16v
Outputtype	Justerbar
Max output strøm	1a
Driftsforsyningsspænding	5,5V
Driftsforsyningsstrøm	1,56mA
Nominel forsyningsstrøm	1,56mA
Outputstrøm	1a
Min indgangsspænding	2.2V
Maks. Indgangsspænding	5,5V
Interface IC -type	Interface kredsløb
Max Junction temperatur (TJ)	150 ° C.
Omgivelsestemperaturområde højt	125 ° C.
Højde	1,45 mm
Længde	2,9 mm
Bredde	1,6 mm
Tykkelse	1,2 mm
ROHS -status	Rohs3 -kompatibel
Blyfri	Blyfri

Sammenlignelige dele

Delnummer	SN6505BDBVR	MIC2009A-1YM6-TR	MIC2005-0.8YM6-TR	LMR12010XMK/NOPB	MIC2009A-2YM6-TR
Fabrikant	Texas Instruments	Microchip -teknologi	Microchip -teknologi	Texas Instruments	Microchip -teknologi
Pakke / sag	SOT-23-6	SOT-23-6	SOT-23-6 Tynd, TSOT-23-6	SOT-23-6	SOT-23-6
Antal stifter	6	6	6	6	6
Max output strøm	1a	800 Ma	1a	900 Ma	900 Ma
Outputstrøm	1a	-	-	-	-
Min indgangsspænding	2.2 v	2,5 v	2,5 v	2,5 v	2,5 v
Maks. Indgangsspænding	5,5 v	5,5 v	5,5 v	5,5 v	5,5 v
Udgangsspænding	16 v	6 v	17 v	-	-
Antal output	1	1	1	1	1
