Omfattende guide til SS34 Schottky Diode: Pinout, specifikationer, kredsløbsdetaljer og anvendelser

Schottky -dioder, der er fejret for deres effektivitet og lavt effekttab, er påkrævet i moderne elektronisk design.SS34 Schottky-dioden skiller sig ud for sit kompakte overflademonterede design og enestående termisk styring.SS34 Diodes ydelse er et vidnesbyrd om dens avancerede konstruktion at være vidt udbredt i applikationer som omvendt polaritetsbeskyttelse, DC/DC-konvertere og højfrekvente kredsløb.Denne artikel udforsker de unikke egenskaber ved SS34-dioden, inklusive dens pin-konfiguration, specifikationer og rolle i optimering af elektroniske systemer, hvilket giver værdifuld indsigt for dig, der søger pålidelige, energieffektive løsninger.

Katalog

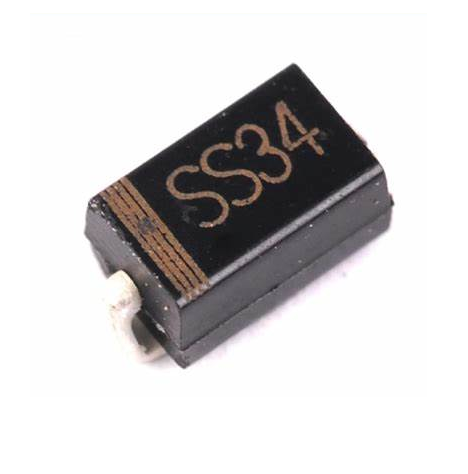

SS34 Schottky Diode Oversigt

De SS34 Schottky Diode er kendt for sit kompakte, overflademonterede design, der understreger forbløffende hurtige skifthastigheder, minimal fremadspændingsfald og evnen til at håndtere en betydelig fremadstrøm.I kernen af ​​dens konstruktion er en metal-halvledergrænseflade styrket af en vagtring, der er udformet til at modstå mekaniske spændinger med poise.Den klipbundne benkonfiguration af dioden reducerer den elektriske modstand og forbedrer termisk styring, fremmer høje overspændingsstrømmuligheder og øger den samlede driftseffektivitet.Disse kvaliteter gør SS34 -dioden til en foretrukken mulighed for sekundær ensretning, omvendt polaritetsbeskyttelse, freewheeling og anvendelse i DC/DC -konvertere.

En bemærkelsesværdig egenskab ved SS34 -dioden er dens imponerende skifthastighed sammenlignet med standarddioder.Denne iboende karakteristik viser sig særlig fordelagtig i højfrekvente skiftekredsløb.Du kan ofte tage højde for ikke kun fordelen ved lav fremadrettet spænding, men også hvordan skiftehastighed korrelerer med præstationsresultater, især i strømforsyningsenheder, hvor effektiviteten har en nøglerolle.

For strategisk at integrere SS34 -dioden i henhold til applikationsbehov er et ivrig greb om dens operationelle principper fordelagtigt.Du kan realisere bemærkelsesværdig succes ved hjælp af dioden i situationer, hvor øget effektivitet og urokkelig pålidelighed er dominerende.Et illustrativt eksempel er dets anvendelse i omvendt polaritetsbeskyttelse, der demonstrerer diodens kapacitet til at udholde forbigående tilstande uden skade og derved bevare dynamiske komponenter.

Pin -konfiguration

PIN -nummer	Pin -navn	Beskrivelse
Pin 1	Anode	Denne pin tillader strømmen af ​​strøm.
Pin 2	Katode	Strømmen af ​​aktuelle udgange gennem denne pin.

Funktioner og detaljer

Attribut	Specifikation
Type	Power Schottky Barrier Diode
Terminaler	2
Pakketyper	Do-214aa, SMC do-214ab
Fabrikant	Onsemi
Fremadstrøm (hvis)	3a
Omvendt strøm (IR)	0,5 mA
Maksimal fremadspænding (VF)	0,5V ved 3a
DC -blokeringsspænding (MAX)	40V
Omvendt spænding (MAX)	40V
RMS -spænding (MAX)	28v
Fremadspændingsfald	22V
Maksimal overspændingsstrøm	100a
Driftstemperatur	-65 ° C til +150 ° C.
Vagtring	Bruges til overspændingsbeskyttelse
Strømtab	Lav
Effektivitet	Høj
Fremadspændingsfald	Lav
Overspændingskapacitet	Høj
Peak fremme overspændingsstrøm	100a
Hastighed for spændingsændring (DV/DT)	10.000 V/μs

Ækvivalente og alternative modeller

Tilsvarende

• 1N5822

Alternativer

• SS33

• 1N5822

• SS32

• SS35

• 1N4733A

• 1N4148

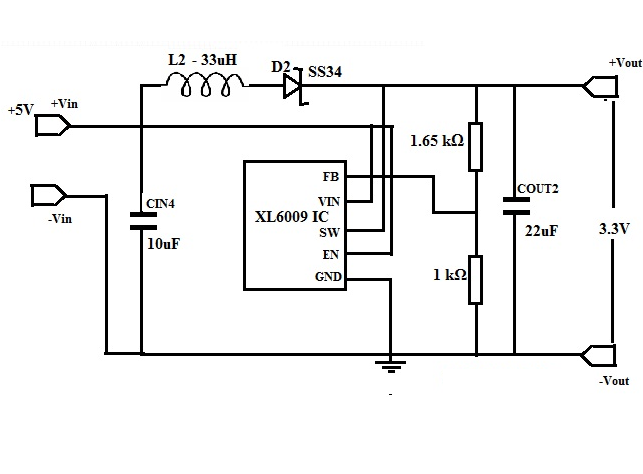

Udformning af en 5V til 3,3V DC-DC Boost Converter med XL6009 og SS34

Moderne elektroniske enheder som sensorer og integrerede kredsløb trives ofte på en 3,3V DC -forsyning.Integrering af disse i systemer ved hjælp af en 5V eller højere forsyning kræver en nedtur eller øget konverter til at blande problemfrit.Her udforsker vi oprettelsen af ​​en 5V til 3,3V DC-DC Boost Converter ved hjælp af XL6009-skifteregulatoren, hvilket forbedrer kompatibiliteten i alsidige systemer.

For at konstruere denne konverter har du brug for:

• XL6009 Integreret kredsløb

• 33UH induktor

• SS34 Schottky Diode

• Kondensatorer med 22uf og 10uf -ratings

• To modstande ved 1,65 kΩ og 1 kΩ for feedback loop

Disse komponenter, når de er arrangeret i henhold til skematiske, sikrer effektiv spændingstransformation.

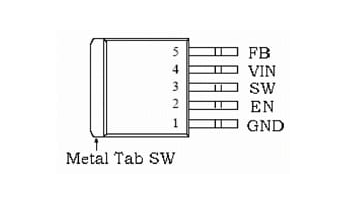

Operationel dynamik

PIN -nummer	Pin -navn	Beskrivelse
1	GND	Det er en jordstift.
2	Da	Aktivér pin: Når den er lav, slukkes enheden;Når høj, Enheden tændes.
3	Sw	Strømafbryderudgangsnål.
4	Vin	Forsyningsspændingsnål.
5	FB	Feedback Pin: registrerer udgangsspændingen og justerer den Via et eksternt modstandsdelernetværk.

Boost -konvertere såsom XL6009, der bruges i denne opsætning, er en indbydende gateway for dem, der kommer ind i kraftelektronikdomænet.Konverterens interne metalfane forbinder sikkert med skiftestiften og fremmer operationel pålidelighed.XL6009 fungerer i et 5V til 32V indgangsområde, skifter til 400 kHz frekvens og kan levere outputstrømme op til 4A.Elegancen ved dets design forbedres af SS34 Schottky -dioden, som giver bemærkelsesværdig effektivitet og hurtig respons, der tilskrives Schottky ensretternes naturlige træk.Denne diode sikrer en minimal spændingsspændingsfald, der effektivt styrer strøm op til 3A med kun et 0,5V dråbe.

Feedback -loopen, dannet med modstande R5 og R6, skal ekspertopsættes til maksimal konverterfunktion.Udgangsspændingen, betegnet som VO, kan afledes fra ligningen VO = 1,25 (1+R5/R6).Ved at fikse R6 ved 1 kΩ er R5 indstillet til 1,65 kΩ.Denne nøjagtige konfiguration understøtter robust termisk beskyttelse og bevarer konverterens imponerende 94% effektivitet, hvilket fremhæver nødvendigheden af ​​nøjagtig komponentudvælgelse og indstilling for overlegen ydeevne i DC-DC-spændingskonverteringsopgaver.

Fordele og ulemper

Fordele

SS34 Schottky Diode garanterer påskønnelse i elektronik for dens bemærkelsesværdige effektivitet og hurtige skiftemuligheder.I højfrekvente scenarier bidrager disse egenskaber til reducerede effekttab og øger derved det samlede kredsløbs ydeevne.Dets lette implementering hjælper med at forenkle kredsløbsdesign.Derudover tilbyder diodens robuste overspændingsstrømkapacitet en pålidelig reaktion på kortvarige spændingspidser.Disse funktioner viser sig at være fordelagtige i at udforme kompakte og pålidelige design, demonstreret gennem praktiske eksempler i strømforsyningsmoduler, hvor effektiviteten bliver en afgørende faktor.

Den overspændingsstrømkapacitet af SS34 Schottky -dioden viser sin værdi i miljøer, der er tilbøjelige til pludselig spændingsstigninger, ligesom dem, der findes i Automotive Electronics.Erfaringer afslører, at dygtige overspændingshåndtering kan udvide levetiden for elektroniske komponenter, som derefter sænker vedligeholdelsesudgifter og øger pålideligheden.Du kan ofte understrege, hvordan implementering af overspændingsbeskyttelsesmetodologier omkring Schottky -dioder kan afværge potentielle kredsløbsskader.

Ulemper

På trods af sine fordele er SS34 Schottky -dioden ikke uden dens udfordringer.Et fremtrædende problem opstår fra den større omvendte strøm og potentielle lækage under omvendt spændingsbetingelser.Dette stammer fra metal-halvlederkrydset, hvilket potentielt reducerer præcisionen i kredsløb på grund af effektivitetstab.Almindelige løsninger fokuserer på at integrere yderligere komponenter, såsom resistive netværk, til effektiv spredning af lækagestrømme.Derudover kræver diodens lavere maksimale omvendte spænding grundigt anvendelsesspecifikt valg for at undgå omvendt sammenbrudssituationer.

Du kan ofte gå ind for en grundig vurdering af applikationsmiljøer, når du vælger SS34 Schottky -dioden, der vejer både dens fordele og begrænsninger.Ved at tilpasse sine funktioner med de specifikke krav fra et kredsløb, kan ydelsen optimeres, mens de minimerer potentielle ulemper.Denne sofistikerede indsigt afspejler bredere industriekspertise, hvor strategisk komponentudvælgelse spiller en dynamisk rolle i udformningen af ​​effektive og pålidelige systemer.

Anvendelser af SS34 Schottky Diode

SS34 Schottky -dioder spiller en spændende rolle på tværs af forskellige teknologiske domæner.Disse komponenter hæver kredsløbsbeskyttelse ved at forhindre omvendt polaritet og dygtige styring af strømstrømmen med bemærkelsesværdig effektivitet.Deres udbredte implementering i højfrekvente invertere understreger deres lettelse af hurtig skifte takket være deres minimale spændingsspændingsfald og hurtig bedring.Når det kommer til sekundær ensretning, polaritetsbeskyttelse og freewheeling, udmærker disse dioder med deres reduktion af strømtab, hvilket forbedrer energibevidste systemdesign.

DC-DC-konvertere og invertere

SS34 Schottky-dioder har et betydeligt sted i lavspændingshøjfrekvente invertere og DC-DC-konvertere.De giver glatte spændingsovergange, hvilket sikrer effektiv effektkonvertering Adeptness.Ved at erstatte traditionelle siliciumdioder i buck/boost -kredsløb leverer Schottky -dioder mærkbare fordele, såsom lavere spændingsfald og øget systemeffektivitet.Disse egenskaber er for det meste dejlige for kompakte og bærbare enhedsdesign, hvor kontrol af varmeudgang og redning af energi har forrang.

SMPS og belysning

Schottky -dioder styrker markant ydelsen af ​​enheder inden for Switch Mode Power Supplies (SMPS), Adaptere og The Lighting World.Deres kapacitet til at håndtere store strømme, mens de opretholder en lav fremadrettet spænding forbedrer enhedens pålidelighed og effektivitet - kvaliteter, der resonerer inden for både forbrugerelektronik og industrielle sammenhænge.For eksempel understøtter Schottky-dioder i LED-belysningsløsninger konsistent lysproduktion og reducerede termisk påvirkning, hvilket understregede deres rolle i at opretholde den aktuelle regulering og langvarig holdbarhed.
