Omfattende guide til testbencher: Værktøjer og teknikker til verifikation af digitalt system

Denne guide udforsker testbænker, et nøgleværktøj til softwarevalidering, der simulerer betingelser for at teste input og verificere output.Testbenches spiller en rolle i at identificere fejl tidligt i udviklingen og forbedre softwarens pålidelighed.Med praktiske eksempler og indsigt fremhæver denne artikel deres anvendelser, teknikker og betydning i at opbygge stærke, effektive digitale systemer.

Katalog

Testbænkernes rolle i validering af digitalt system

En testbench er en komponent i processen med validering af digital system.Det er ikke kun et værktøj til at generere input og verificere output, det fungerer som en omfattende ramme, der simulerer betingelser for at vurdere pålidelighed, funktionalitet og opførsel af digitale systemer, før de er indsat i marken.Ved at skabe kontrollerede miljøer til stress-testsystemer med en lang række input-scenarier hjælper testbænker dig med at identificere potentielle designfejl tidligt i udviklingslivscyklussen, længe før systemet sættes i produktion.Denne tidlige detektion af fejl og sårbarheder er nødvendig for at reducere dyre fejl, sikre overholdelse af præstationsspecifikationer og forbedre den samlede systemsikkerhed.

Ud over at verificere rigtigheden af ​​systemets svar, spiller testbenches en rolle i vurderingen af ​​kanttilfælde, timingproblemer og fejlhåndteringsmekanismer, hvilket sikrer, at systemet kan fungere korrekt selv under ekstreme eller uventede forhold.Gennem automatiseret test og simulering bidrager testbenches til højere softwarekvalitet, forbedret ydelse og kortere udviklingscyklusser ved at tillade iterativ test uden manuel indgriben.De tjener som en beskyttelse mod fejl, der kan forekomme efter implementering, hvilket sikrer robusthed og pålidelighed af digitale systemer.

Nøglekomponenter i en testbench og deres funktioner

For bedre at forstå, hvordan testbænker fungerer, er det vigtigt at udforske de komponenter, der gør dem effektive.En veludviklet testbench fungerer ved at styre to kerneopgaver: generere input (stimuli) og verificere output.Lad os undersøge hver komponent i detaljer.

Stimulusgenerering

Stimulusgenerering involverer at skabe et sæt indgangssignaler, der simulerer betingelser for at teste opførelsen af ​​et digitalt system.Disse input skal være både præcise og realistiske for at sikre, at systemet udsættes for en række scenarier, det kan støde på i praksis.Overvej et grundlæggende RAM -modul som et eksempel.Testbench skal levere specifikke input til modulet og observere dets output for at sikre, at den opfører sig som forventet.De vigtigste input til et RAM -modul inkluderer typisk:

• CLK (ur): Kører timingen af ​​systemet.

• ADDR (Adresse): Specificerer, hvilken dataplacering der skal adgang.

• Wen (Skriv Aktiver): Kontrollerer, om data er skrevet til hukommelsen.

• Data: De faktiske oplysninger, der skrives til modulet.

Output, kendt som Dataout, repræsenterer resultatet af modulets interne operationer.Ved omhyggeligt at scripere, hvordan disse input leveres og overvåger Dataout, kan du verificere, at systemet fungerer korrekt under forskellige scenarier.Tænk på stimulusgenerering som opsætning af et testscenarie i et laboratorium.Ligesom forskere omhyggeligt kontrollerer forhold for at observere kemiske reaktioner, skaber digitale designere præcise input for at observere, hvordan et system reagerer.

Outputbekræftelse

Outputbekræftelse er processen med at kontrollere, at systemets faktiske output matcher de forventede resultater.Dette trin er kritisk for at fange fejl tidligt, før de udvikler sig til større problemer.Andre bruger output -verifikation for at bekræfte, at systemet opfylder dets tilsigtede funktionalitet og udfører konsekvent under forskellige forhold.Outputbekræftelse involverer både automatiserede og manuelle kontroller.For eksempel:

• Automatiske verifikationsværktøjer: Værktøjer som Modelsim og Quartus giver mulighed for automatiseret test, hvor systemudgange sammenlignes med forventede resultater.Dette fremskynder verifikationsprocessen og reducerer fejlen.

• Manuel verifikation (valgfrit): For mere komplekse scenarier kan manuel kontrol være nødvendig for at sikre, at specifikke kanttilfælde er dækket.

Værktøjer og teknikker til implementering af testbench

Quartus: Visual Input/Output Simulation

Quartus giver en grafisk grænseflade, der visuelt arrangerer input og observerer output.Denne metode kan være fordelagtig for begyndere eller for systemer, der kræver en mere praktisk, visuel tilgang.Ved at tillade at interagere med en simulering gennem et grafisk miljø hjælper Quartus afmystificere forholdet mellem input og output, hvilket gør det lettere at forstå, hvordan et digitalt system opfører sig i tide.En af de vigtigste styrker i Quartus er, at den er ideel til begyndere.Dens intuitive, visuelle interface giver en ligetil måde at se, hvordan input påvirker output uden behov for omfattende scripting eller programmeringsviden.Den feedback, den tilbyder, hjælper med at forstå kredsløbets opførsel lettere, hvilket gør det til et nyttigt værktøj til dem, der er nye inden for digitalt systemdesign.Quartus har imidlertid sine begrænsninger.Opsætning af simuleringer i Quartus kan være tidskrævende, især for mere komplekse design.Værktøjet er mindre fleksibelt sammenlignet med scripting-baserede simuleringsværktøjer, som kan tilbyde flere tilpasnings- og automatiseringsmuligheder.For at arbejde på store eller meget detaljerede systemer kan denne mangel på fleksibilitet udgøre en udfordring.

Modelsim: Tekstbaseret simulering ved hjælp af scripting

Modelsim tager en anden tilgang til simulering ved at prioritere tekstbaseret input gennem scripting.Opret testscenarier ved hjælp af Verilog (.V) eller VHDL (.VHD) -skripter i stedet for visuelt at arrangere input og output.Denne metode giver mere præcision og kontrol.I stedet for at stole på en grafisk grænseflade, definerer du, hvordan systemet skal testes gennem detaljerede scripts, hvilket muliggør større tilpasning og automatisering i simuleringsprocessen.En af Modelsims nøglestyrker er den fleksibilitet, den tilbyder.Ved at bruge scripts har du mere kontrol over testscenarier, så de kan skabe komplekse og præcise simuleringer.Når en designer er bekendt med syntaks og arbejdsgang, kan det være meget hurtigere at indstille simuleringer sammenlignet med at bruge grafiske værktøjer som Quartus.Evnen til at genbruge og ændre scripts øger også dens effektivitet, især i større projekter.Imidlertid kommer den tekstbaserede tilgang til Modelsim med visse begrænsninger.Det kræver en solid forståelse af Verilog eller VHDL -syntaks, som kan udgøre en udfordring for begyndere, der ikke er bekendt med hardwarebeskrivelsessprog.Som et resultat har Modelsim en stejlere læringskurve sammenlignet med mere visuelle simuleringsværktøjer.Nye brugere kan have svært ved at komme i gang, men med praksis kan den præcision og fleksibilitet, der tilbydes ved scripting, blive et værdifuldt aktiv.

Bridging teori og praksis i verifikation

Testbænker fungerer som en bro mellem teoretiske design og applikationer ved at simulere, hvordan et digitalt system vil opføre sig under forskellige forhold, herunder kanttilfælde og uventede input.I digitalt design er det ofte vanskeligt at forudsige, hvordan et system vil fungere i praksis, der udelukkende er baseret på teoretiske modeller.Testbænker lukker dette hul ved at give dig mulighed for at bevæge dig ud over abstrakte designkoncepter og evaluere et systems opførsel i et kontrolleret, simuleret miljø.En af de vigtigste fordele ved at bruge simuleringsværktøjer i testbænker er den øjeblikkelige feedback, de giver under fejlsøgning.Værktøjer som Multisim eller Modelsim tilbyder visuelle repræsentationer af systemadfærd, hvilket viser, hvordan ændringer i input påvirker output over tid.Denne feedback giver dig mulighed for at finde ud af problemer hurtigere, spore fejl tilbage til deres grundårsag og justere deres design i overensstemmelse hermed.For eksempel, hvis et system ikke opfylder timingbegrænsninger eller udviser uventet opførsel under visse input -sekvenser, kan en testbench fremhæve disse mangler øjeblikkeligt, længe før systemet er fysisk bygget.Ved at identificere problemer tidligt i designcyklussen reducerer testbænker behovet for dyre omarbejdning og fysisk prototype, hvilket strømline verifikationsprocessen.Denne validering i den tidlige fase hjælper med at sikre, at digitale systemer både er funktionelt korrekte og modstandsdygtige over for forholdene, hvilket gør dem mere pålidelige og reducerer risikoen for fiasko efter implementering.På denne måde fungerer testbenches som et praktisk værktøj til at omdanne teoretiske design til robuste.

Avanceret testbench -arkitektur

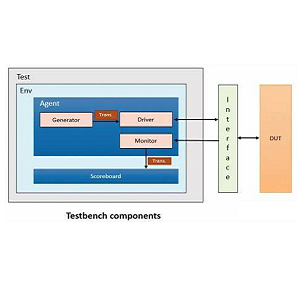

Avancerede testbænker går ud over enkel input-output-test ved at inkorporere yderligere komponenter til styring af komplekse systemer.En standard testbench indeholder tre nøgledele: a Stimulusgenerator For at skabe indgangssignaler, a Design under test (DUT), som er den faktiske hardware, der testes, og en Output Monitor Det kontrollerer output mod forventede resultater.Disse komponenter arbejder sammen for at sikre mere grundig og nøjagtig verifikation af digitale design.

Forbedring af testbench -nøjagtighed involverer at bruge teknikker, der sikrer, at et design udfører pålideligt i forskellige scenarier. Randomiseret test introducerer uforudsigelige inputmønstre for at verificere systemets stabilitet under forskellige forhold. Kantetest -test Fokuserer på grænsesituationer, hvor systemet mest sandsynligt støder på fejl.Til sidst, Regressionstest involverer re-kørende tests efter ændringer for at bekræfte, at der ikke er introduceret nye problemer, hvilket sikrer, at systemet forbliver konsistent og fejlfrit over tid.

Scripting testbenches

For at skabe effektive og pålidelige testbænker i Verilog eller VHDL skal du følge de vigtigste bedste praksis.Start enkelt, udvid derefter ved at teste grundlæggende funktionalitet først og gradvist tilføje mere komplekse scenarier.Brug kommentarer og dokumentation til at gøre dine scripts lettere at forstå og vedligeholde ved klart at forklare hvert afsnit.Til sidst automatiseres hvor det er muligt for at spare tid og reducere fejl ved hjælp af sløjfer og funktioner til at håndtere gentagne opgaver og inputmønstre.
