Omfattende guide til AD736 True RMS-TO-DC Converter IC

Denne guide udforsker AD736 -integreret kredsløb, der er kendt for sin præcision i konvertering af ægte RMS til DC -spænding.Med evnen til at håndtere forskellige bølgeformer er AD736 ideel til høje nøjagtighed, lav effekt applikationer som vedvarende energisystemer og medicinsk udstyr.Vi dækker dens specifikationer, anvendelser og designfunktioner, der gør det vigtigt inden for moderne elektronik.

Katalog

Hvad er AD736?

De AD736 er et meget alsidigt integreret kredsløb designet til nøjagtig ægte RMS-til-DC-spændingskonvertering med minimalt strømforbrug og en præcisionsmargin på ± 0,3 mV og ± 0,3% for sinusbølgeindgange.Dets evne til at håndtere forskellige bølgeformer, såsom pulssignaler og triac-kontrollerede sinusbølger, gør det ideelt til at forbedre præcisions ensretter og tilpasse sig forskellige elektroniske anvendelser.Fra vedvarende energisystemer, der kræver nøjagtig signalbehandling til batteridrevne enheder, der drager fordel af lavt energiforbrug, understøtter AD736 effektivitet og pålidelighed.Dens nøjagtige arkitektur er god for industrier som medicinsk og industrielt udstyr.Ved at kombinere kompakt design, avanceret teknologi og omkostningseffektivitet eksemplificerer AD736 moderne tendenser inden for multifunktionelt kredsløbsdesign og tilbyder skalerbare løsninger til præcisionsdrevne applikationer.

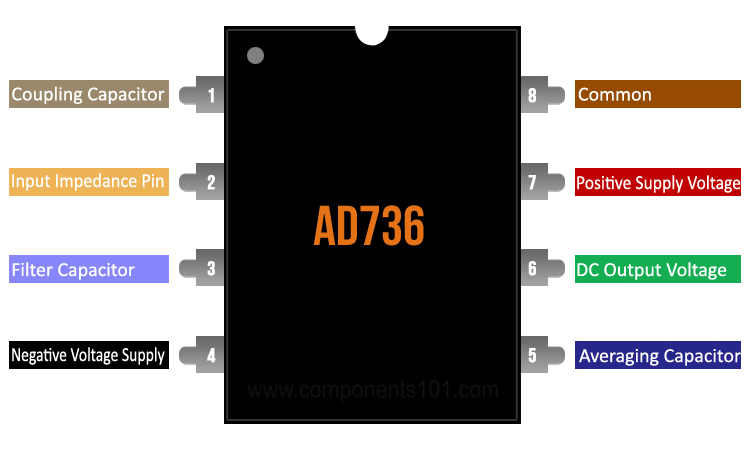

AD736 PIN -konfiguration

Pin nr.	Pin -navn	Beskrivelse
1	CC	Koblingskondensator
2	Vin	Høj inputimpedansstift
3	Jf	Tilslut en hjælpekondensator med lavpas fra Produktion
4	-Vs	Negativ forsyningsspænding, hvis der bruges dobbeltforsyninger, eller Jorden, hvis det er tilsluttet en enkelt-forsyningskilde
5	Cav	Tilslut den gennemsnitlige kondensator her.
6	PRODUKTION	DC -udgangsspænding.
7	+Vs	Positiv forsyningsspænding.
8	Com	Fælles.

AD736 Funktioner og specifikationer

Funktion/specifikation	Beskrivelse
Høj inputimpedans	10¹² ω
Lav input bias strøm	25 pa
Maksimal høj nøjagtighed	± 0,3 mV ± 0,3% af læsningen
RMS -konvertering med signalkamfaktorer	Op til 5
Bred strømforsyningsområde	+2,8 V, −3,2 V til ± 16,5 V
Lav effekt	200 µA maksimal forsyningsstrøm
Bufret spændingsudgang	Ja
Eksterne trimmer, der kræves for nøjagtighed	Ingen
Standby nuværende	Kun 25 μA
Outputimpedans	8 kΩ
ESD -vurdering	500 v
Opbevaringstemperaturområde	–65 ° C til +150 ° C.

Ækvivalent til AD736

• AD637

• AD636

AD736 Tilgængelige pakker

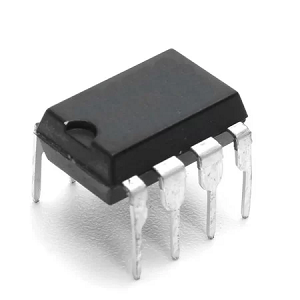

8-bly PDIP

Den 8-bly PDIP skiller sig ud på grund af dens tilpasningsevne, hvilket gør det til et aktiv i prototype og lille skala.Denne type foretrækkes i indstillinger, hvor manuel installation, ligetil udskiftning og test har forrang.Dets vedvarende design er fordelagtigt på uddannelsesmæssige arenaer og eksperimentelle laboratorier, der fremmer hurtige iterationer og justeringer uden behov for specialiserede værktøjer.PDIPs tilgængelighed antænder en følelse af præstation i disse finjusteringer og perfektionerer deres design, hvilket yderligere forbedrer dens lokkemåde.

8-bly Cerdip

Den 8-bly CERDIP udmærker sig under ugunstige forhold, hvor dens keramiske struktur leverer overlegen temperaturstabilitet og mekanisk robusthed.Ideel til scenarier med høj pålidelighed som rumfart og militære operationer repræsenterer det standhaftighed og præcision.Ved at udholde hårde miljøer uden funktionstab udgør Cerdip's rolle en stille selvtillid og gentager sin usungte heltestatus i applikationer, hvor stabilitet er værdsat.

8-bly Soic

Den 8-Lead Soic, der er egnet til applikationer, der prioriterer et mindre fodaftryk og effektiv brug af brætplads, skinner i design, der kræver miniaturisering og lethed.Dens overflademonteringsteknologi baner vejen for slanke elektronik og bærbare enheder.Denne slankhed er i overensstemmelse med branchens forfølgelse af gradvis mindre, mere effektive enheder, en tendens, der fanger de hjerter, der søger innovation uden kompromis.

Brug af AD736 RMS-TO-DC-konverteren

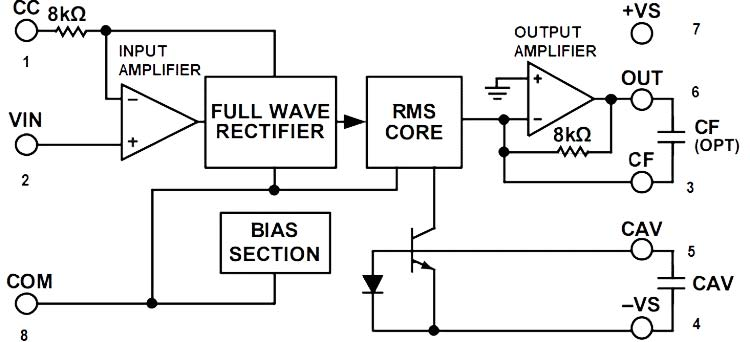

AD736 er en alsidig og præcis RMS-til-DC-konverter designet til at konvertere vekslende strøm (AC) signaler til tilsvarende jævnstrøm (DC) output, hvilket muliggør stabil strømforsyning gennem en modstand.Dens interne arkitektur integrerer komponenter såsom en inputforstærker, en præcision fuldbølger ensretter, en RMS-kerne og en outputforstærker, der fungerer for at sikre glat og nøjagtig RMS-konvertering.Afhængig af konfigurationen kan AD736 fungere som en gennemsnitlig responderende konverter eller som en ægte RMS-TO-DC-konverter.I den gennemsnitlige responderende tilstand korrigerer enheden og filtrerer AC-signalet for at beregne en RMS-ækvivalent spænding ved at skalere gennemsnitsværdien.Figur nedenfor illustrerer det funktionelle blokdiagram over AD736, der viser sine interne moduler, herunder inputforstærker, fuldbølger ensretter, RMS-kerne og outputforstærker.Dette diagram fremhæver den logiske strøm af RMS-TO-DC-konverteringsprocessen.

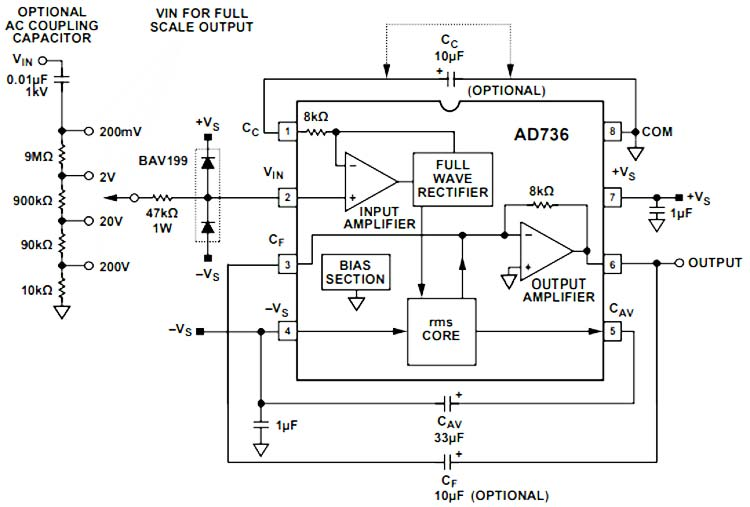

Enhedens innovative design indeholder en høj inputimpedans for at minimere belastningsfejl, hvilket gør det især egnet til applikationer, der kræver nøjagtige målinger med lavt spænding, såsom vurdering af 200 mV TAP-spændinger.Eksterne komponenter, som modstande og dioder, kan tilsættes for at beskytte mod vekselstrømsspændingsspændinger, hvilket forbedrer opsætningenes holdbarhed og pålidelighed.Du kan yderligere skræddersy AD736 til specifikke applikationer ved at følge anbefalinger i databladet, såsom at justere værdierne for koblingskondensatorer eller udjævningskondensatorer for at ændre responstider eller forbedre ydelsen under unikke forhold.Denne tilpasningsevne gør AD736 til et ideelt valg til en lang række RMS -målebehov.Figur nedenfor giver et detaljeret applikationskredsløb til AD736.Det inkluderer valgfri eksterne komponenter, såsom koblingskondensatorer og beskyttelsesdioder sammen med anbefalede konfigurationer til opnåelse af nøjagtige RMS -konvertering og beskyttelse mod spændingsstigninger i forskellige scenarier.

Anvendelser af AD736

Præcisionsmåling: Ideel til nøjagtig måling af ikke-Sinusoidale spændinger.Almindeligt anvendt i laboratorier til præcis datavalidering under eksperimenter.

Præcision voltmetre: Powers Precision Voltmeters brugt i uddannelsesmæssige og industrielle omgivelser.Pålidelig og tilpasningsdygtig til forskellige spændingsmålingsbehov.

Multimeter og alsidighed: Forbedrer multimeterfunktionalitet til måling af forskellige parametre ud over spænding.Foretrukket for sin kompakte, multifunktionelle design.

Batteridrevet RMS til DC-konverteringer: Energieffektiv til langvarig brug i batteridrevne enheder.Fremragende til feltarbejde i fjerntliggende områder med begrænset strømadgang.

Gennemsnitlige reaktionskredsløbsapplikationer: Brugt i lydtest og effektmåling til ensartet ydelse.Forbedrer lydkvaliteten og forbedrer pålideligheden af ​​lydudstyr.

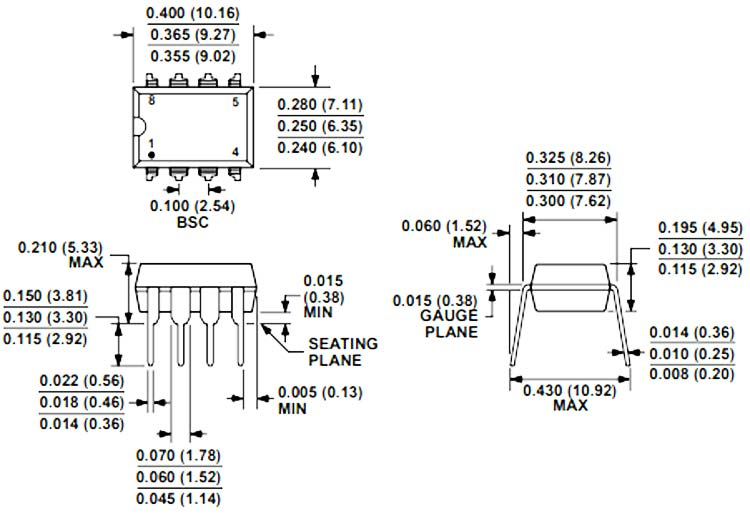

AD736 2D -model og dimensioner
