Omfattende guide til CD4051 multiplexer/demultiplexer IC

Velkommen til vores guide på CD4051B, en nøgleindretning i analog multiplexing og demultiplexing.I denne artikel dækker vi, hvordan CD4051B fungerer, dets tekniske specifikationer, praktiske anvendelser og tip til at få mest muligt ud af sine muligheder.Denne vejledning hjælper dig med at forstå, hvordan CD4051B fungerer som et alsidigt værktøj inden for moderne elektronik, hvilket øger effektiviteten og innovationen.

Katalog

Hvad er CD4051?

De CD4051 spiller en central rolle i domænet for analog multiplexing og demultiplexing.Denne enhed er kendetegnet ved dens lave impedans og minimal off lækstrøm.Den har otte kanaler sammen med tre digitale kontrolindgange, hvilket tillader betydelig kontrol over deres input/outputkonfigurationer.En aktivering af input (INH) er integreret til at afbryde alle kanaler fra output, hvilket giver forbedret fleksibilitet og kontrol i forskellige applikationer.CD4051B viser bemærkelsesværdige operationelle kapaciteter.Det rummer analoge signaler med en top-til-peak-spænding på op til 20 V og understøtter digitale signaler, der spænder fra 4,5 V til 20 V. Spændingsspecifikationerne for VDD, VSS og VEE påvirker spændvidden for håndterbare analoge signaler.

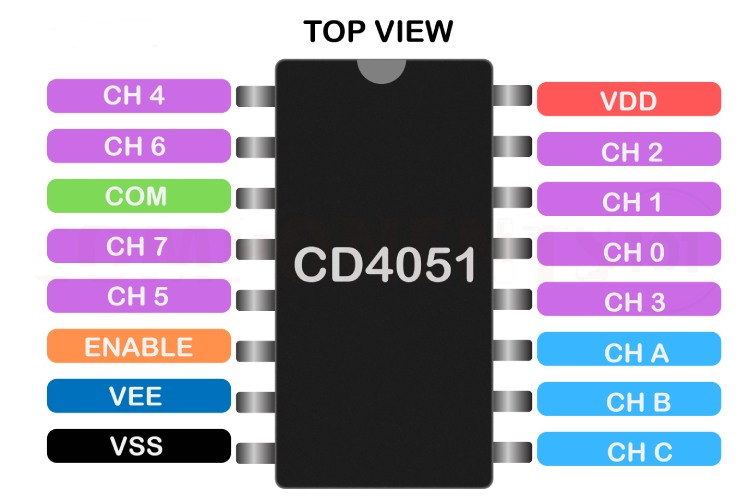

CD4051 PIN -konfiguration

Pin nr.	Pin -navn	Beskrivelse
1	CH 4 ind/ud	Kanal 4 ind/ud
2	CH 6 ind/ud	Kanal 6 ind/ud
3	Com out/in	Fælles ud/in
4	CH 7 ind/ud	Kanal 7 ind/ud
5	CH 5 ind/ud	Kanal 5 ind/ud
6	Inh	Deaktiverer alle kanaler
7	Vee	Negativ effektindgang
8	Vsss	Jord
9	C	Kanalvalg c
10	B	Kanalvalg b
11	EN	Kanal Vælg en
12	CH 3 ind/ud	Kanal 3 ind/ud
13	CH 0 ind/ud	Kanal 0 ind/ud
14	CH 1 ind/ud	Kanal 1 ind/ud
15	CH 2 ind/ud	Kanal 2 ind/ud
16	Vdd	Positiv effektindgang

CD4051 Producent

CD4051, et velovervejet integreret kredsløb, der oprindeligt blev udviklet af Texas Instruments, tilbydes i øjeblikket også af fornemme virksomheder, herunder på Semiconductor, NXP Semiconductor og Analog Devices.Disse virksomheder sikrer en kontinuerlig forsyning ved at levere kompatible versioner, hvilket letter en stabil forsyningskæde med bred tilgængelighed.Inddragelse af adskillige virksomheder i oprettelse af CD4051 understreger værdien af ​​at opretholde komponenttilgængelighed under forskellige markedsforhold.Når flere producenter er engagerede, mindskes potentialet for forstyrrelser i forsyningskæden.

Ækvivalent til CD4051

• CD4052

• CD4053

Alternativ til CD4051

• 74HCT4851D

• MC14051B

• ADG408

CD4051 IC -funktioner

Funktion	Beskrivelse
Brede signalniveauer	Digital: 3–20 V, analog: ≤ 20 VP-P
Lav modstand	125 Ω (typisk) ved VDD - VEE = 18 V
Høj modstand	± 100 pa (typisk) ved VDD - vee = 18 V
Konvertering på logikniveau	Understøtter 3-20 V digitale signaler
Parametriske ratings	Tilgængelig for 5 V, 10 V og 15 V
Stille nuværende test	100% testet ved 20 V
Lav indgangsstrøm	1 µA max ved 18 V;100 na ved 25 ° C
Pakkeindstillinger	Tilbydes i forskellige pakketyper

CD4051 IC -anvendelse i kredsløbsdesign

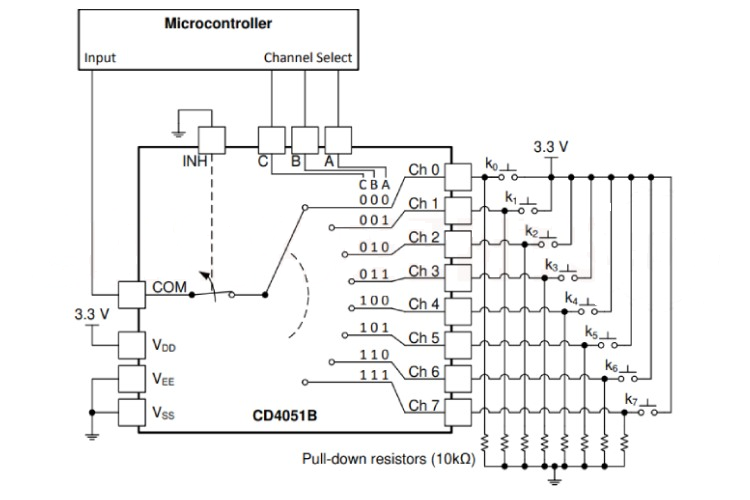

CD4051B IC er vidt brugt i kredsløbsdesign til styring af flere signalindgange effektivt.Denne IC, en multiplexer, giver mikrokontrollere mulighed for at interface med flere input, mens de bruger minimale GPIO -stifter, hvilket gør den ideel til applikationer som tastaturgrænseflader.Diagrammet illustrerer, hvordan CD4051B opretter forbindelse til en mikrokontroller, med kanaludvælge stifter (A, B og C), der muliggør dynamisk signal, der skifter over op til otte kanaler.

CD4051B forenkler signalovervågning ved at reducere antallet af mikrokontrollerstifter, der kræves til styring af flere input.Den kanal-valgte mekanisme lader mikrokontrolleren sekventielt scanne signaler fra forskellige kilder, såsom tastetryk, med minimalt strømforbrug.Dette er fordelagtigt for kompakte eller energieffektive design.Brug af CD4051B involverer kontinuerlig afstemning af mikrokontrolleren, som undertiden kan anstrenge sine ressourcer.For at tackle dette skal du optimere pollingintervaller og opgavetildeling, hvilket sikrer, at systemet forbliver lydhør, mens du afbalancerer andre opgaver.At finde den rigtige pollinghastighed er nødvendig for at skabe et pålideligt og effektivt system.

For yderligere at forbedre ydelsen kan teknikker som afbrydelsesdrevet design og inkorporering af lavkrafttilstande anvendes.Disse strategier reducerer behandlingsbyrden af ​​konstant afstemning, sparer energi og forlænger batteriets levetid på bærbare enheder.Sådanne optimeringer gør CD4051B til et kraftfuldt værktøj til styring af input i ressourcebegrænsede systemer.En af de vigtigste styrker i CD4051B er dens evne til let at skalere systemer.Ved at bruge yderligere multiplexere kan flere inputkanaler integreres i designet uden at kræve ekstra mikrokontrollerstifter.Denne tilpasningsevne understøtter oprettelsen af ​​modulære og fremtidssikre kredsløb, der kan udvikle sig sammen med projektkrav eller teknologiske fremskridt.

Fejlfinding af CD4051 multiplexer -problemer

Når man arbejder med CD4051 -multiplexeren, er det vigtigt at forstå almindelige problemer for at forbedre kredsløbets ydelse og pålidelighed.Denne guide udforsker typiske udfordringer og praktiske løsninger til løsning af dem.

Ustabil præstation på grund af støj

CD4051 kan udvise ustabil opførsel, hvis overdreven støj påvirker strømforsyningen.For at stabilisere kredsløbet skal du bruge 0,1 µF bypass -kondensatorer placeret nær VCC -terminalerne for at reducere strømforsyningsforstyrrelser.For kredsløb med dobbelt forsyningsstifter skal du tilføje en 0,1 µF kondensator til hver forsyning for at minimere støj yderligere.At opretholde en stabil spænding inden for det anbefalede interval er fantastisk til konsekvent drift og forbedret ydelse.

Signalklipning

Signalklipning opstår ofte, når indgangssignaler overskrider enhedens spændingsgrænser og forstyrrer outputkvaliteten.For at undgå dette problem skal du sikre dig indgangssignaler inden for 0,5 V over VDD og ikke falde under Vee.Se VIH- og VIL -parametre i afsnittet Elektriske egenskaber for at bekræfte inputoverholdelse.At overholde disse tærskler bevarer signalintegritet og forhindrer forvrængning.

Nuværende begrænsningsudfordringer

CD4051 mangler intern strømbegrænsning, hvilket kan føre til potentiel skade, hvis det ikke styres eksternt.For at tackle dette inkorporerer strømbegrænsende modstande eller andre beskyttende komponenter i kredsløbsdesignet.Administrer omhyggeligt strømstrøm for at forhindre skader og forlænge levetiden for multiplexeren.Tilføjelse af disse beskyttelser sikrer pålidelig ydelse og forbedrer kredsløbets holdbarhed.

Forbedret pålidelighed

Praktisk designpraksis kan yderligere forbedre CD4051's pålidelighed.Sørg for korrekt jordforbindelse og brug et tankevækkende PCB -layout for at reducere støj og øge signalkvaliteten.Test kredsløbet under forskellige betingelser for at identificere og løse potentielle problemer tidligt.En proaktiv tilgang til design og test minimerer risici og sikrer optimal drift.

Forbedrede designstrategier for CD4051

Teknikker til kraftstabilitet

For at minimere støj og forbedre strømstabiliteten i kredsløb ved hjælp af CD4051 kræves brugen af ​​bypass -kondensatorer.Kondensatorer, typisk værdsat til 0,1 µF, skal placeres tæt på effektstifterne mellem VDD og VSS såvel som VEE og VSS.Deres nærhed til IC's effektstifter forbedrer stabiliteten og sikrer glattere kredsløb.Betydningen af ​​omhyggeligt placering og valg af disse komponenter for at maksimere deres indflydelse på den samlede kredsløbsydelse.

Håndtering af temperatursvingninger

CD4051 er følsom over for temperaturændringer, hvilket gør det stort at opretholde drift inden for dets anbefalede temperaturområde.For at afbøde ydelsesproblemer forårsaget af temperatursvingninger kan du implementere foranstaltninger, såsom køleplade eller beskyttelsesindkapslinger for at stabilisere miljøet.At foregribe og styre temperaturvariationer er en vigtig del af at sikre pålidelig ydelse i elektroniske design.

Overvejelser til PCB -design

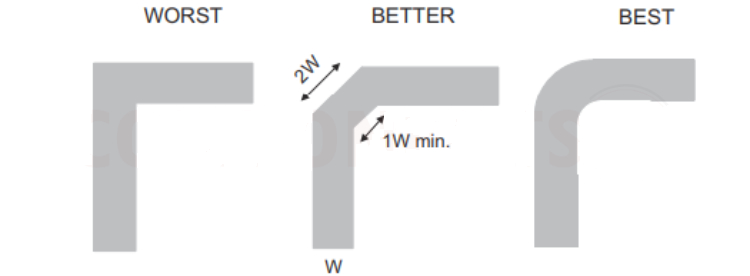

Korrekt PCB -design spiller en rolle i CD4051's pålidelighed og ydeevne.Skarpe 90 ° -vendinger i PCB -spor kan forårsage refleksioner, hvilket kan forstyrre signalintegritet.For at tackle dette skal du opretholde ensartede sporbredder og vælge afrundede eller buede hjørner i stedet for skarpe vinkler.Denne teknik reducerer forstyrrelser og forbedrer den samlede kredsløbseffektivitet og blandes praktiske designstrategier med avanceret PCB -layoutpraksis.For yderligere at forbedre signalintegriteten opfordres du til at blødgøre skarpe sporhjørner ved hjælp af CAD -software med avancerede routingværktøjer.Præcise justeringer som afrundede sporhjørner hjælper med at minimere reflektionsrelaterede problemer og øge systemets pålidelighed.

Anvendelser af CD4051

Strømlinet multiplexing og demultiplexing: Ruter analoge og digitale signaler effektivt.Reducerer komponenter og øger signalomskiftningens ydelse.Brugt i telekommunikation til glat signalstiomskiftning.

Sømløs signalkonvertering: Letter analog-til-digital og digital-til-analog konverteringer.Konserverer signalkvalitet og forbedrer konverteringsnøjagtigheden.

Avanceret signalport: Kontroller signalstrømmen til støjreduktion og strømstyring til batteridrevne og energieffektive systemer.

Forbedring af fabriksautomation: Administrerer flere input/output i industrielle kontrolsystemer.Forbedrer processtyring, overvågning og præcision i fremstillingen.

Rolle i fjernsyn og apparater: Administrerer flere funktioner inden for forbrugerelektronik.Giver intuitive grænseflader og forbedrer oplevelsen.

Audio Signal Management: Skifter lydkilder uden forvrængning.Prioriterer lydkvalitet i lydsystemer.

Letter programmerbare logiske kredsløb: Aktiverer komplekse logiske operationer og brugerdefinerede kredsløbsdesign.

Integration med sensorteknologi: Forbinder flere sensorer til en processor til IoT og Smart -enheder, hvilket sikrer nøjagtig dataindsamling.

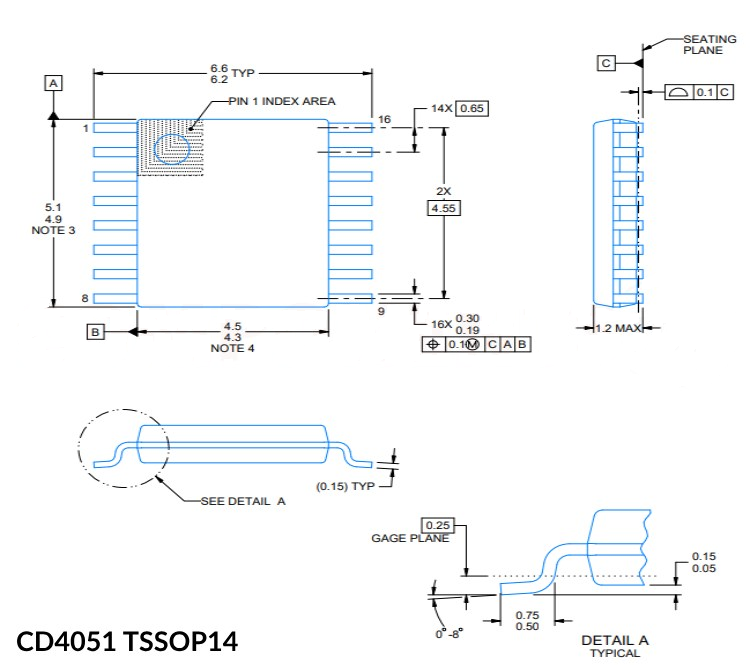

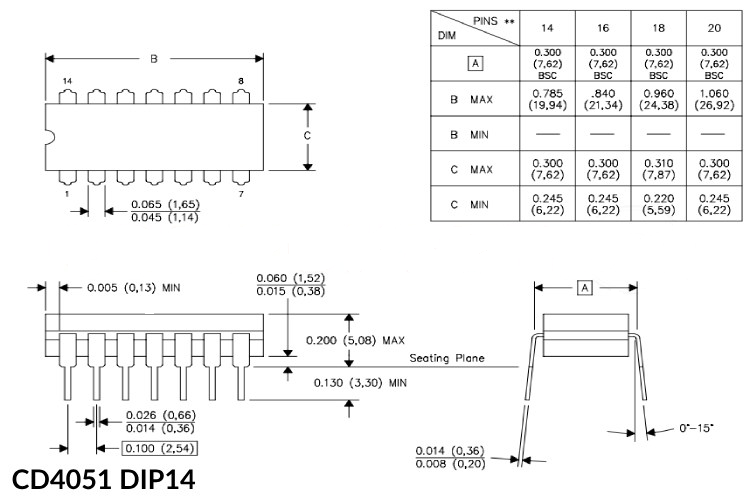

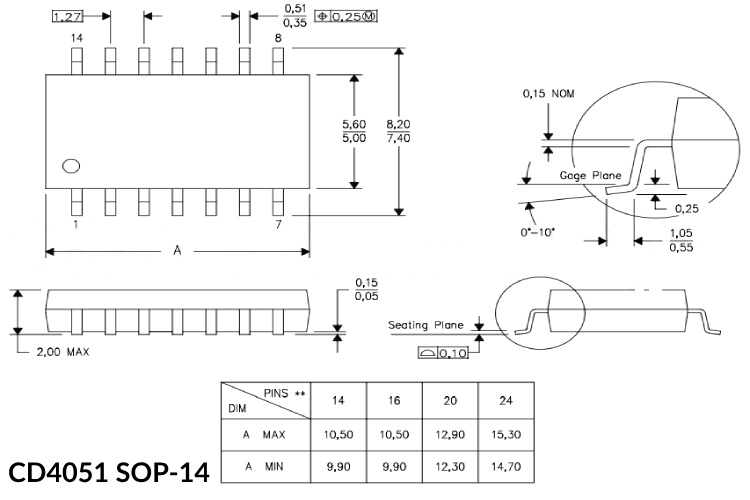

CD4051 2D -model og dimensioner
