Cycloconverter Forklaret: Enkel vejledning til arbejde og anvendelser

I denne artikel vil du lære, hvad en cyklokonverter er, og hvordan den direkte konverterer vekselstrøm fra en frekvens til en anden uden at bruge et DC-trin.Du vil forstå, hvordan det virker, herunder hvordan bølgeformer styres og formes ved hjælp af tyristorer og skifteteknikker.Artiklen dækker også dens nøglekarakteristika, typer og hovedkomponenter.Til sidst vil du se, hvor cyklokonvertere bruges, og hvorfor de er vigtige i højeffektapplikationer.

Katalog

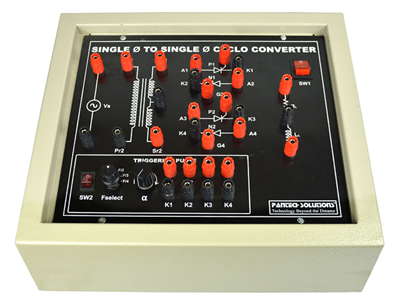

Figur 1. Cyclokonverter

Hvad er en cyklokonverter?

En cyklokonverter er en direkte AC-til-AC-strømkonverter, der ændrer frekvensen af ​​en input AC-forsyning uden at bruge et mellemliggende DC-link.Den konverterer vekselstrøm med fast frekvens til vekselstrøm med variabel frekvens, der er egnet til specifikke belastningskrav.Denne type konverter behandler indgangsbølgeformen direkte for at producere et output med lavere eller højere frekvens.Cyclokonvertere er meget udbredt i systemer, der kræver jævn og kontinuerlig frekvensvariation.De er især nyttige i højeffektapplikationer, hvor effektiv frekvensstyring er vigtig.Hovedfunktionen af ​​en cyklokonverter er at levere kontrolleret vekselstrøm ved den ønskede frekvens og samtidig opretholde synkronisering med indgangsforsyningen.

Karakteristika for cyklokonverter

• Bredt udgangsfrekvensområde

Cyclokonvertere kan generere udgangsfrekvenser, der enten er lavere eller højere end indgangsfrekvensen.I de fleste praktiske tilfælde er udgangsfrekvensen væsentligt lavere, typisk mindre end en tredjedel af indgangsfrekvensen.Denne fleksibilitet tillader præcis kontrol over vekselstrøm, der leveres til belastninger.Det justerbare frekvensområde gør cyklokonvertere velegnede til applikationer med variabel hastighed.

• Ikke-sinusformet udgangsbølgeform

Udgangsbølgeformen af en cyklokonverter er ikke en ren sinusbølge, men består af segmenterede dele af inputbølgeformen.Dette resulterer i bølgeformsforvrængning, der inkluderer harmoniske komponenter.Kvaliteten af ​​udgangsbølgeformen afhænger af kontrolnøjagtighed og omskiftningsmønstre.Yderligere filtrering er ofte påkrævet for at forbedre bølgeformens glathed.

• Højt harmonisk indhold

Cyclokonvertere producerer i sagens natur betydelig harmonisk forvrængning på grund af bølgeformsformning.Disse harmoniske kan påvirke både belastningen og strømforsyningssystemet.Overtoner kan føre til yderligere opvarmning, støj og reduceret effektivitet i elektrisk udstyr.Korrekt systemdesign er nødvendigt for at minimere deres indvirkning.

• Høj effekthåndteringsevne

Cyclokonvertere er i stand til at håndtere store effektniveauer, hvilket gør dem velegnede til tunge industrielle applikationer.De bruges almindeligvis i megawatt-skalasystemer, hvor der kræves en robust strømkonvertering.Designet understøtter høje strøm- og spændingsværdier.Dette gør dem pålidelige til krævende elektriske miljøer.

• Direkte strømkonvertering

Da cyklokonvertere ikke bruger et DC-mellemtrin, tilbyder de direkte energioverførsel fra input til output.Dette reducerer behovet for voluminøse energilagringskomponenter såsom kondensatorer eller induktorer.Fraværet af et DC-link forenkler visse aspekter af systemdesignet.Det muliggør også effektiv lavfrekvent drift.

Cycloconverter arbejdsprincip

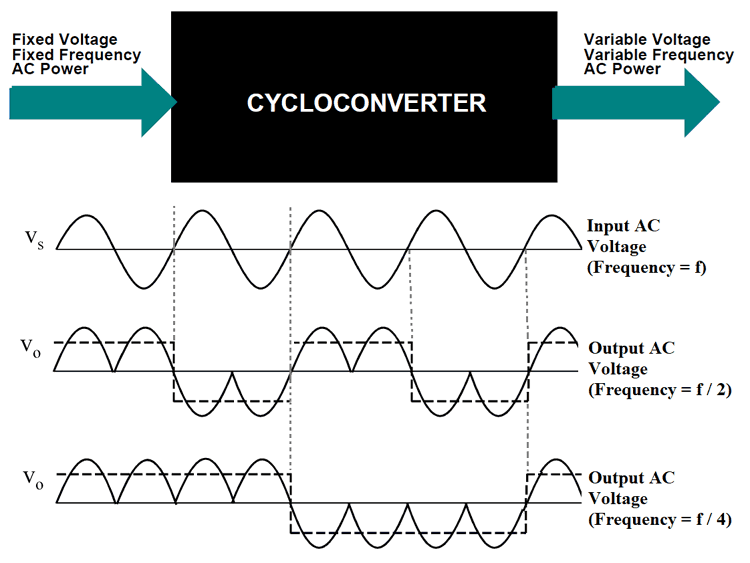

Figur 2. Cyclokonverterens arbejdsprincip

1. Input AC Supply Processing: Cyklokonverteren modtager en AC-indgangsforsyning med fast frekvens, som tjener som kildebølgeformen til konvertering.Denne inputbølgeform overvåges kontinuerligt for at bestemme dens øjeblikkelige spændingspolaritet.Systemet forbereder sig på at udtrække specifikke segmenter af denne bølgeform til outputgenerering.Indgangssignalet fungerer som basisreference for alle koblingshandlinger.Der sker ingen mellemliggende DC-konvertering under denne proces.

2. Kontrolleret tyristorskift: Thyristorer udløses ved præcise affyringsvinkler for at kontrollere, hvornår strømmen løber gennem kredsløbet.Ved at justere disse affyringsvinkler vælger konverteren specifikke dele af inputbølgeformen.Denne selektive ledning tillader kun visse segmenter at passere til udgangen.Tidspunktet for omskiftning bestemmer den effektive udgangsfrekvens.Nøjagtig kontrol er nødvendig for at opretholde stabil drift.

3. Valg af segmenteret bølgeform: I stedet for at sende hele inputbølgeformen, kombinerer cyklokonverteren flere segmenter fra forskellige cyklusser.Disse segmenter er arrangeret til at danne en ny bølgeform med en anden frekvens.Positive og negative dele vælges skiftevis for at konstruere udgangssignalet.Den resulterende bølgeform tilnærmer sig den ønskede AC-output.Denne proces skaber en trinvis eller moduleret bølgeform.

4. Udgangsfrekvensdannelse: Udgangsfrekvensen bestemmes af, hvor mange inputcyklusser der bruges til at danne én udgangscyklus.For eksempel kan kombination af flere input-cyklusser producere en lavere udgangsfrekvens.Konverteren strækker eller komprimerer effektivt bølgeformperioden.Dette muliggør jævn frekvensvariation uden at afbryde strømstrømmen.Udgangen forbliver synkroniseret med indgangsforsyningen.

5. Kontinuerlig bølgeformgenerering: Cyklokonverteren gentager kontinuerligt valg- og omskiftningsprocessen for at opretholde en stabil udgangsbølgeform.Udgangsspændingen følger et kontrolleret mønster baseret på affyringssekvensen.Dette sikrer, at belastningen modtager en ensartet AC-forsyning med den nødvendige frekvens.Processen kører i tide med minimal forsinkelse.Stabilitet afhænger af præcis timing og koordinering af koblingsenheder.

Typer af cyklokonvertere

Baseret på udgangsfrekvens

Cyklokonvertere klassificeres baseret på, om udgangsfrekvensen er højere eller lavere end indgangsfrekvensen.

1. Step-Up cyklokonverter

En step-up cyklokonverter er en type AC-til-AC-konverter, der producerer en udgangsfrekvens, der er højere end indgangsfrekvensen.Det øger frekvensen ved at omarrangere dele af input-bølgeformen for at danne kortere output-cyklusser.Denne type er mindre almindeligt anvendt på grund af praktiske begrænsninger i at opnå stabil højfrekvent output.Udgangsbølgeformens kvalitet bliver mere forvrænget, når frekvensen stiger.Kontrolkompleksiteten stiger også med højere udgangsfrekvenser.På grund af disse begrænsninger anvendes step-up cyklokonvertere sjældent i industrielle systemer.De bruges hovedsageligt til specialiserede eller eksperimentelle formål.

2. Step-Down Cyclokonverter

En step-down cyklokonverter er en konverter, der genererer en udgangsfrekvens, der er lavere end indgangsfrekvensen.Den opnår dette ved at kombinere flere input-cyklusser for at danne en enkelt output-cyklus.Denne type er meget udbredt, fordi den giver et stabilt og kontrollerbart lavfrekvent output.Bølgeformen er lettere at administrere sammenlignet med step-up-konfigurationer.Step-down cyklokonvertere er almindeligvis implementeret i højeffektsystemer.De tilbyder pålidelig drift til applikationer, der kræver variabel lavhastighedskontrol.Dette gør dem til den mest praktiske og udbredte type.

Baseret på driftstilstand

Cyclokonvertere er også klassificeret baseret på, hvordan strømmen flyder mellem omformergrupper.

1. Cyclokonvertere til blokering

En blokerende cyklokonverter er en type, hvor kun én konvertergruppe leder ad gangen.Det betyder, at enten den positive gruppe eller den negative gruppe er aktiv, men ikke begge samtidigt.Den inaktive gruppe er fuldstændig blokeret for at forhindre cirkulerende strøm.Denne tilgang forenkler den overordnede kredsløbsstruktur.Det reducerer behovet for yderligere strømbegrænsende komponenter.Skiftet mellem grupperne styres omhyggeligt for at opretholde korrekt outputdannelse.Blokeringstilstandsdrift er almindeligt anvendt på grund af dens ligetil implementering.

2. Cirkulerende strømcyklokonvertere

En cirkulerende strømcyklokonverter er en type, hvor begge konvertergrupper kan lede på samme tid.Dette tillader strøm at cirkulere mellem de positive og negative grupper.En reaktor bruges til at styre og begrænse den cirkulerende strøm.Denne konfiguration muliggør jævnere overgange mellem ledningstilstande.Det hjælper med at opretholde kontinuerlig strøm i belastningen.Systemet fungerer med forbedret bølgeformkontinuitet.Cirkulerende strømtyper bruges i applikationer, der kræver stabil udgangsydelse.

Cyklokonverter kredsløb og komponenter

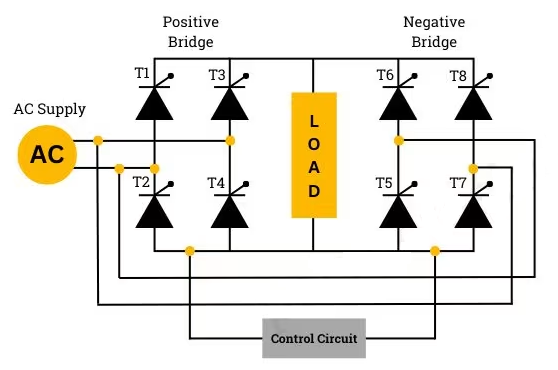

Figur 3. Cyclokonverter kredsløb

• Tyristorer (SCR'er)

Kredsløbet bruger flere tyristorer arrangeret i brokonfigurationer til kontrolleret kobling.Disse halvlederenheder fungerer som kontrollerede kontakter, der regulerer strømstrømmen.Hver tyristor udløses på bestemte tidspunkter for at forme udgangsbølgeformen.De håndterer højspændings- og strømniveauer i systemet.

• Positive og negative konverterbroer

Kredsløbet består af to hovedbrogrupper: positive og negative omformere.Hver gruppe er ansvarlig for at producere tilsvarende dele af udgangsbølgeformen.Disse broer fungerer skiftevis eller samtidigt afhængigt af tilstanden.De danner kernestrukturen i cyklokonverteren.

• Kontrolkredsløb

Styrekredsløbet genererer tændimpulser til tyristorerne baseret på ønsket udgangsfrekvens.Det sikrer nøjagtig timing og synkronisering med inputforsyningen.Styreenheden bestemmer, hvilke tyristorer der leder på et givet tidspunkt.Det spiller en nøglerolle i at opretholde stabil konverterdrift.

• AC forsyningsindgang

AC-indgangen giver kildespændingen til konvertering.Det leverer den energi, der behandles direkte til udgangsbølgeformen.Indgangen er typisk en enkeltfaset eller trefaset AC-kilde.Dens frekvens tjener som reference for outputgenerering.

• Indlæs

Belastningen er forbundet til udgangen af cyklokonverteren og modtager den konverterede vekselstrøm.Det kan være resistivt, induktivt eller motorbaseret afhængigt af applikationen.Belastningsegenskaberne påvirker strømstrømmen og systemets ydeevne.Korrekt matching sikrer effektiv drift.

Fordele og ulemper ved Cycloconverter

Fordele ved Cycloconverter

• Direkte AC-til-AC-konvertering uden DC-link

• Velegnet til applikationer med høj effekt

• Giver jævnt lavfrekvent output

• Eliminerer behovet for store energilagringskomponenter

• Kan håndtere høje strømbelastninger

• Muliggør kontinuerlig frekvensstyring

Begrænsninger af cyklokonverter

• Høj harmonisk forvrængning i output

• Komplekse kontrol- og koblingskrav

• Begrænset udgangsfrekvensområde i praksis

• Kræver store og omfangsrige komponenter

• Dårlig effektfaktor under nogle forhold

• Øgede systemomkostninger og kompleksitet

Anvendelser af Cycloconverter

1. Industrielle motordrev

Cyclokonvertere bruges almindeligvis til at styre store AC-motorer i industrielle miljøer.De giver justerbar frekvensoutput for at regulere motorhastigheden.Dette muliggør jævn drift under varierende belastningsforhold.De er vigtige i processer, der kræver præcis hastighedskontrol.

2. Elektriske træksystemer

I jernbanesystemer bruges cyklokonvertere til at drive traktionsmotorer.De muliggør effektiv kontrol af motorhastighed og drejningsmoment.Dette forbedrer acceleration og bremseevne.De er meget udbredt i elektriske lokomotiver og metrosystemer.

3.Cement- og stålværker

Tunge industrier som cement- og stålproduktion bruger cyklokonvertere til store roterende maskiner.Disse systemer kræver stabil lav hastighed drift under høje belastninger.Cyclokonvertere sikrer pålidelig ydeevne under barske forhold.De understøtter kontinuerlige industrielle processer.

4. Skibsfremdrivningssystemer

Cyclokonvertere bruges i marineapplikationer til at styre fremdriftsmotorer.De giver variabel frekvens effekt til effektiv hastighedskontrol.Dette forbedrer brændstofeffektiviteten og manøvredygtigheden.De er velegnede til store skibe og offshore-fartøjer.

5. Valseværker

Valseværker bruger cyklokonvertere til at styre valsernes hastighed.Dette sikrer ensartet materialebearbejdning og produktkvalitet.Systemet tillader præcis justering af rullehastigheden.Den understøtter drift med højt drejningsmoment og lav hastighed.

6. Udstyr til minedrift

I minedrift bruges cyklokonvertere til at drive tunge maskiner såsom knusere og transportører.De giver pålidelig kraft under ekstreme arbejdsforhold.Dette sikrer kontinuerlig drift og produktivitet.De er ideelle til kraftige, robuste applikationer.

Cyklokonverter vs inverter

Aspekt	Cyklokonverter	Inverter
Konverteringstype	Direkte AC–AC (en-trins konvertering)	DC-AC (to-trins: ensretter + inverter)
Mellemliggende Scene	Intet DC-link (0 V DC bus)	DC link typisk 300–800 V (LV) eller >1 kV (HV)
Frekvens Kontrol	Output ≈ 0–30 Hz (typisk ≤ 0,3 × indgangsfrekvens)	Output ≈ 0–400 Hz (industriel), op til kHz i drev
Udgangsfrekvens Rækkevidde	Begrænset til ~10–30 % af inputfrekvensen	0 Hz til flere hundrede Hz (eller højere)
Bølgeform kvalitet	THD typisk 20-40 %	THD typisk <5% with PWM and filtering
Harmonisk indhold	Dominerende lavordens harmoniske (5., 7. osv.)	Højfrekvent harmoniske (lettere at filtrere)
Effektivitet	~85-92 % (optimeret til lavfrekvent drift)	~90-98 % afhængig af topologi og belastning
Effektniveau	Typisk 1 MW til >50 MW systemer	Fra <1 kW til multi-MW systemer
Kontrol Kompleksitet	Høj (fase kontrol med flere tyristorer)	Moderat (PWM-baseret digital kontrol)
Størrelse	Stort fodaftryk på grund af transformere/reaktorer	Kompakt pga højfrekvent omskiftning
Skifter Enheder	SCR (tyristorer), linjekommuterede	IGBT/MOSFET, selv-pendlet
Responshastighed	Langsomt (afhængig af linjefrekvens, titusinder af ms)	Hurtigt (mikrosekunder til millisekunder)
Indgangseffekt Faktor	Typisk lav (0,5-0,8 halter)	Høj (0,9-0,99 med kontrolteknikker)
Typisk Ansøgninger	Stor synkronmotorer, valseværker, trækkraft	VFD'er, vedvarende energi, UPS, EV-drev

Konklusion

Cyklokonvertere giver direkte AC-til-AC frekvenskonvertering, hvilket gør dem særdeles velegnede til højeffektapplikationer, der kræver præcis og kontinuerlig kontrol af udgangsfrekvensen.Deres drift er afhængig af kontrolleret switching og bølgeformsegmentering, understøttet af nøglekomponenter som tyristorer og konverterbroer.Selvom de tilbyder fordele såsom effektiv lavfrekvent output og høj effekthåndtering, giver de også udfordringer som harmonisk forvrængning og komplekse kontrolkrav.
