DPDT -switches: Typer, funktioner, applikationer og sammenligning

Denne guide forklarer alt hvad du har brug for at vide om DPDT -switches, som er specielle switches, der kan kontrollere to kredsløb på samme tid.Det viser, hvordan kontakten fungerer inde, hvilke forskellige typer der er, og hvordan de bruges i projekter.Du lærer om skift, rocker, dias, låsning og øjeblikkelige typer DPDT -switches.Det sammenligner DPDT -switches til andre switch -typer og påpeger deres gode og dårlige sider, hvilket hjælper dig med at forstå, hvornår og hvorfor du bruger dem.

Katalog

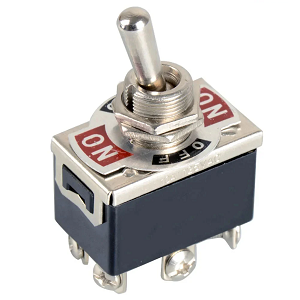

Hvad er en DPDT -switch?

EN Dobbelt pol dobbelt kast (DPDT) switch er en mekanisk komponent, der giver dig mulighed for at kontrollere to separate elektriske kredsløb med en enkelt switch -bevægelse.Inde i kontakten er to uafhængige poler, der hver kontrollerer sit eget kredsløb, og hver pol kan oprette forbindelse til en af ​​to udgange.Når du vender kontakten, skifter begge kredsløb stier på samme tid.Tænk på en DPDT -switch som to enkeltstang dobbelt kast (SPDT) switches, der er knyttet sammen og betjent samtidig.

Afhængig af modellen findes DPDT-switches i to almindelige typer: On-on og on-off-on.On-on-typen skifter direkte mellem to output, mens den on-off-on-type inkluderer en centerposition, der kobler begge udgange.Denne midterste "off" -tilstand er nyttig, når du skal stoppe et kredsløb midlertidigt.Fordi det styrer to kredsløb på én gang, kan en DPDT -switch forenkle design ved at udskifte to separate switches med en.

DPDT -switchstruktur

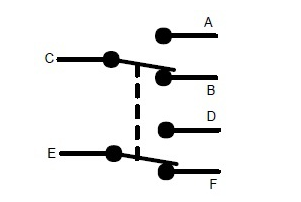

Figur 2. DPDT Switch Terminal Layout

Terminalnavn	Funktionel beskrivelse
C (almindelig 1)	Hovedterminalen for den første pol;forbinder til enten A eller B Afhængig af switchposition
A (nr. 1)	Normalt åben kontakt med den første pol;Opretter forbindelse til c Når switch skiftes til den ene side
B (NC 1)	Normalt lukket kontakt med den første pol;Opretter forbindelse til c Når switch er i standardposition
E (Common 2)	Hovedterminalen for den anden pol;forbinder til enten d eller F Afhængig af switchposition
D (nr. 2)	Normalt åben kontakt med den anden pol;forbinder til e Når switch skiftes til den ene side
F (NC 2)	Normalt lukket kontakt med den anden pol;forbinder til e Når switch er i standardposition

Hvordan fungerer en DPDT -switch?

En DPDT -switch ændrer strømmen af ​​strøm i to kredsløb ved at skifte mellem to sæt outputterminaler.Hver pol forbinder et enkelt input (COM -terminalen) til en af ​​to udgange (NO eller NC), afhængigt af switch -positionen.Når du vender kontakten til den ene side, forbindes de fælles terminaler til et sæt output.At vende det på den anden måde forbinder dem til det modsatte sæt.Denne funktion gør det muligt for kontakten at vende den aktuelle retning eller ændre kredsløbsstier.On-on-versionen skifter mellem to aktive tilstande, mens on-off-on-versionen inkluderer en centerposition, der bryder kredsløbet, nyttigt, når du skal pause eller deaktivere begge kredsløb midlertidigt.

En anden vigtig sondring er, om kontakten er øjeblikkelig eller vedligeholdt: en øjeblikkelig switch vender tilbage til sin oprindelige position, når den frigives, mens en vedligeholdt switch forbliver i sin position, indtil manuelt vendte igen.Øjeblikkelige typer bruges til midlertidige handlinger som test eller tilstand af tilstand, hvorimod vedligeholdte typer foretrækkes til stabil, langsigtet kontrol i applikationer såsom strømafbryder eller motorretning.

Typer af DPDT -switches

DPDT -switches findes i forskellige fysiske stilarter og mekaniske konfigurationer.Hver type er skræddersyet til specifikke opgaver eller miljøer.

Standard skift

Standard Toggle DPDT-switch har en bat-stil håndtag, der kan vendes til forskellige positioner, der giver stærk taktil feedback.Denne type switch bruges i applikationer, hvor der er behov for klar manuel kontrol, såsom industrielle kontrolpaneler, generatorsystemer og forskellige typer maskiner.Toggeldesignet gør det nemt at se og føle, hvilken position kontakten er i, hvilket er nyttigt i miljøer, hvor der kræves hurtig og selvsikker skift.

Som en dobbeltpol Double Throw (DPDT) switch kan standardtgle -versionen kontrollere to separate kredsløb på én gang.Hver pol har to kast, der giver hvert kredsløb mulighed for at oprette forbindelse til en af ​​to udgange.Dette gør kontakten ideel til at vende motoriske retninger, skifte mellem to strømkilder eller skifte mellem operationelle tilstande i komplekse systemer.

Figur 3. Standard skift

Rocker Switch

En vippekontakt er en type DPDT -switch, der fungerer ved at trykke på den ene side af en flad, drejelig aktuator, der får den anden side til at stige.I modsætning til den mere mekaniske fornemmelse af en vippekontakt tilbyder rockerafbrydere en glattere, mere støjsvag operation, hvilket gør dem ideelle til applikationer, hvor der ønskes en mere poleret eller lavprofil-grænseflade.Deres overflade sidder flush eller lidt hævet fra et panel og bidrager til en ren og moderne æstetik, hvorfor de ofte findes i husholdningsapparater, medicinsk udstyr og kontorelektronik.

Funktionelt kan en DPDT -rockerafbryder kontrollere to separate kredsløb, hvor hver pol er i stand til at skifte mellem to outputterminaler.Dette muliggør de samme alsidige applikationer, der ses i andre DPDT -formater, såsom motorretningskontrol, kredsløbskontakt eller tilstand skiftende, men med en slankere grænseflade og ofte forbedret brugervenlighed.

Figur 4. Rocker Switch

Slideafbryder

En diasafbryder er en type DPDT -switch, der fungerer ved at flytte en lille aktuator vandret eller lodret langs et lige spor.I stedet for at vende eller rocke, glider simpelthen kontakten til at skifte mellem positioner og tilvejebringe en lavprofileret, intuitiv metode til ændring af tilstande.Slideafbrydere foretrækkes i kompakte elektroniske enheder, såsom lydblandere, håndholdte instrumenter, fjernbetjeninger og elektronik.

Som alle DPDT -switches er diasafbryderen i stand til at skifte to separate kredsløb samtidigt, med hver pol, der forbinder en af ​​to kast.Dette giver mulighed for forskellige funktioner, såsom polaritetsreversering, signalruting eller valg af multi-mode, alt sammen inden for et lille fodaftryk.Den glidende handling giver klar feedback og har ofte sin position sikkert, hvilket gør den pålidelig til applikationer, hvor utilsigtet switching skal undgås.

Figur 5. Slideafbryder

Låsekontakt

Låsekontakten er en type DPDT -switch, der indeholder en mekanisk låsemekanisme til at holde aktuatoren fast på plads, når den er engageret.For at ændre switchens position skal du anvende yderligere kraft eller udføre en bestemt bevægelse, såsom at trække, skubbe eller vride aktuatoren.Denne ekstra modstand sikrer, at kontakten ikke ved et uheld skiftes, hvilket gør den meget velegnet til sikkerhedskritiske systemer, industrielle maskiner, luftfartspaneler og miljøer med høj vibration, hvor utilsigtet drift kan føre til fiasko eller fare.

Funktionelt fungerer det stadig som en dobbeltpol -dobbeltkastkontakt, hvilket betyder, at den kan kontrollere to uafhængige kredsløb, der hver skifter mellem to udgange.Dette giver alsidig kontrol, mens den opretholder sikker, bevidst drift.Den robuste konstruktion og forbedret sikkerhedsmekanisme for en låsekontakt er værdifulde i sammenhænge, ​​hvor pålidelighed, holdbarhed og operatørens forsæt.

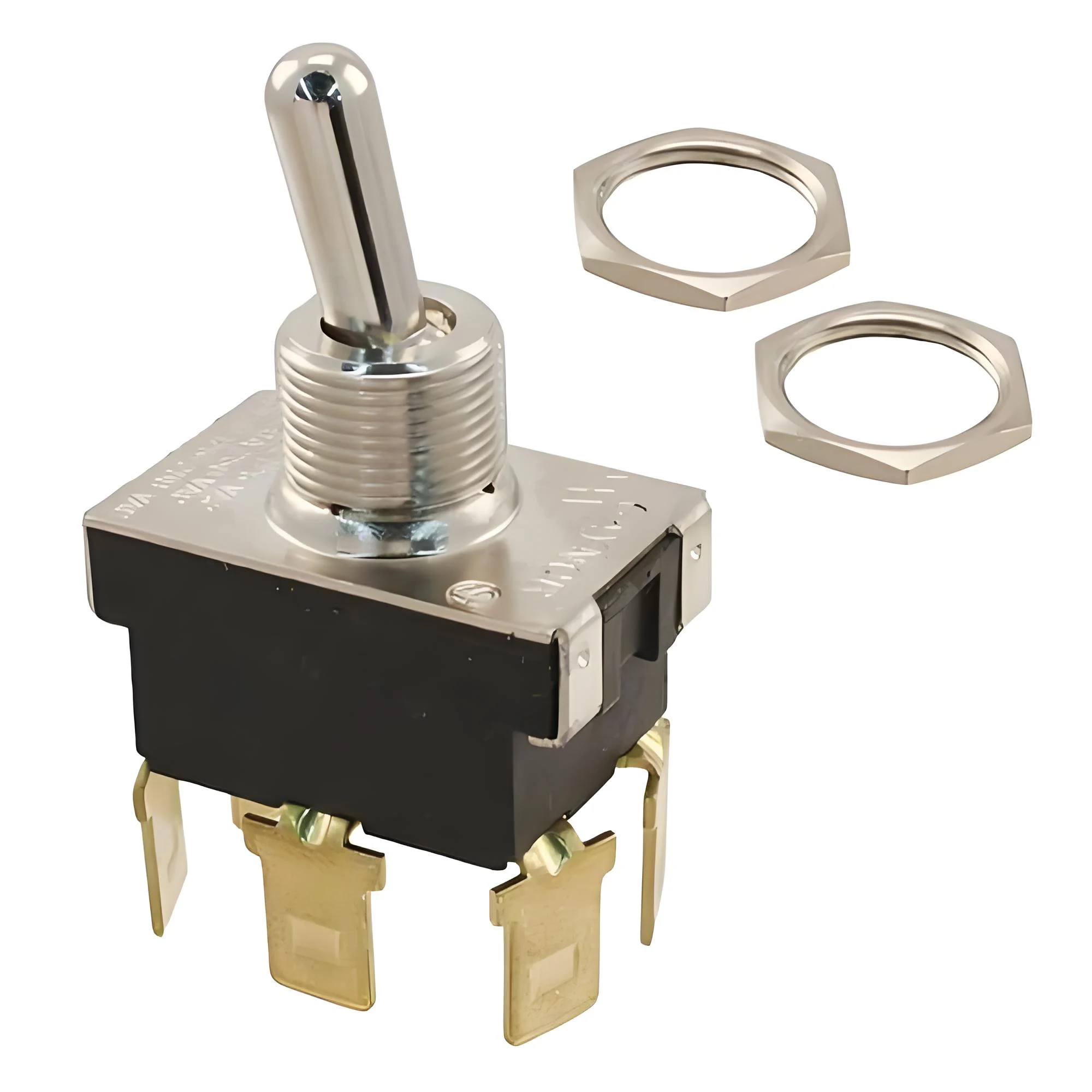

Figur 6. Låsekontakt

Øjeblikkelig DPDT

Den øjeblikkelige DPDT-switch er en fjederbelastet switch, der vender tilbage til sin standardposition, når den frigives.I modsætning til låseafbrydere, der forbliver på plads, når de først er skiftet, opretholder en øjeblikkelig switch kun sin tilstand, mens den bliver aktivt presset eller holdt.Dette gør det meget velegnet til midlertidige funktioner, såsom at udløse begivenheder, sende kontrolsignaler eller engagere kortsigtede forbindelser i systemer.Almindelige applikationer inkluderer testudstyr, kontrolpaneler, robotaktiveringssystemer og andre grænseflader har brug for kort, manuelt input.

Som en dobbeltpol -dobbeltkastkontakt kontrollerer den øjeblikkelige type stadig to uafhængige kredsløb på samme tid, hvor hver pol skifter mellem to kast.Denne kapacitet gør det muligt at bruge den til opgaver som at vende motorisk polaritet, skifte dobbeltudgange øjeblikkeligt eller sende hurtige impulser i automatiseringssystemer.Dens indbyggede forårsmekanisme sikrer en hurtig nulstilling, som er ideel til at forhindre langvarig eller utilsigtet kredsløbsengagement.

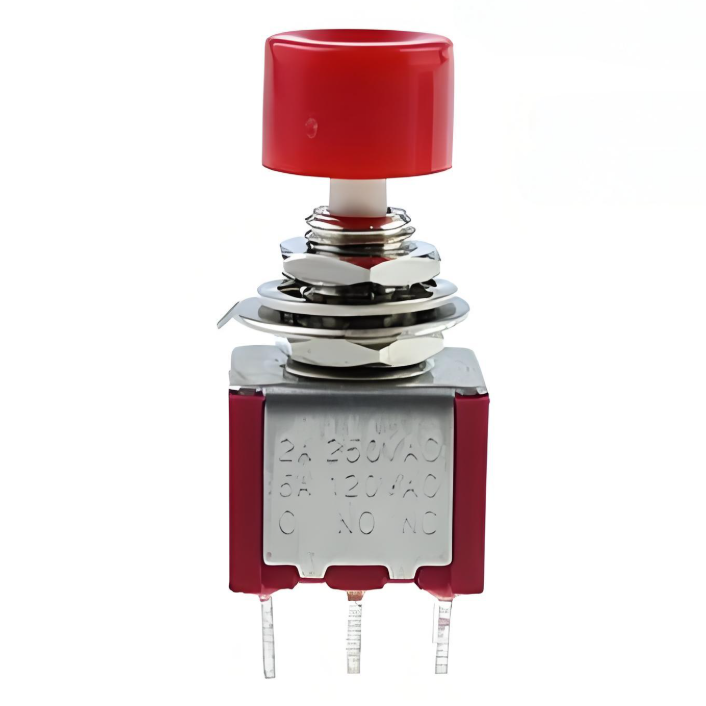

Figur 7. Øjeblikkelig DPDT

Brug af en DPDT -switch til at kontrollere en DC -motor

En dobbeltpol dobbelt kast (DPDT) switch er en praktisk og vidt anvendt metode til at vende retningen af ​​en DC -motor.Det fungerer på lignende måde som et manuelt H-bro-kredsløb, hvilket gør det muligt at ændre polariteten af ​​den spænding, der leveres til motoren.Denne ændring i polaritet ændrer strømningsretningen gennem motoren, som igen vender dens rotation.

Figur 8. DPDT Skift til motorisk forbindelse

I det viste kredsløb er strømforsyningen forbundet til midtterminalerne i DPDT-switch, mærket C og D. Motoren er forbundet over de øverste terminaler, A og B. De nederste terminaler, E og F, er på tværs af toppen: Terminal E er forbundet til B, og F er forbundet til A. Denne krydsforbindelse er nøglen til at reversere motorens retning.Når kontakten vendes til en position, strømmer strøm gennem motoren i en retning, hvilket får den til at rotere med uret.At vende kontakten til den modsatte position vender den aktuelle strømning, hvilket gør den motoriske spin mod uret.

Hvad er en DPDT -skiftafbryder?

En DPDT -vippekontakt er en bestemt type DPDT, der bruger en håndtag (eller "flagermushåndtag") til at ændre tilstande.Toggle -handlingen giver et fast, mærkbart klik, hvilket er nyttigt, når manuel bekræftelse er vigtig.De fleste DPDT-skiftafbrydere har en on-off-on-konfiguration.Dette giver dig mulighed for at skifte mellem to kredsløbsstier og også helt afbryde begge kredsløb i midterste position.

Internt fungerer vippekontakten som to synkroniserede SPDT -switches.Dette giver det mulighed for at styre to separate signaler eller kraftledninger på samme tid, såsom levende og neutrale ledninger i AC -kredsløb.Disse kontakter er almindelige i marine kontroller, køretøjsdashboards og robust udstyr.Mange er forseglet for at modstå vand, støv og snavs og opfylder IP -standarderne for barske miljøer.

Sammenligning af DPDT med andre switch -typer

Skift type	Kontrolfunktion	Antal kredsløb Kontrolleret	Outputmuligheder	Typisk brug	Synkroniseret switching
Spst	Enkel til/fra	1	1	Grundlæggende lys eller strømstyring	Ingen
SPDT	Skifter et input mellem to output	1	2	Signalrutning, grundlæggende valgafbrydere	Ingen
Dpdt	Skifter to kredsløb mellem to udgange	2	2 pr. Kredsløb (4 i alt)	Motorisk reversering, dobbelt systemkontrol	Ja
Tre-vejs switch	Kontrollerer et kredsløb fra to lokationer	1	2 positioner	Hjembelysning fra flere punkter	Ingen
Roterende switch	Vælger fra flere udgange i rotation	1 (eller mere afhængigt af design)	Flere	Audio Input-vælgere, multi-hastighedsventilatorer	Nej (normalt ikke dobbelt synkronisering)

Fordele og ulemper

Fordele

• Kontrollerer to kredsløb samtidigt.

• Erstatter to SPDT -switches, reducerer dele.

• Aktiverer polaritets reversering og dobbelt-mode-switching.

• Kompatible med AC- og DC -systemer.

• Mekanisk design er enkel og pålidelig.

Ulemper

• Dyrere end SPST/SPDT -typer på grund af intern kompleksitet.

• Manuel betjening mangler smarte funktioner som fjernbetjening eller feedback.

• Kan tage mere plads på overfyldte kredsløbskort.

• Har brug for beskyttelseskomponenter, når du skifter højeffekt induktive belastninger.

Anvendelser af DPDT -switches

DPDT -switches bruges hvor som helst du har brug for til at kontrollere to kredsløb på én gang.Nogle typiske anvendelser inkluderer:

DC Motor Control

DPDT -switches kan ændre den retning, som en DC -motor drejes.Dette gøres ved at vende strømmen af ​​elektrisk strøm.For eksempel, hvis du bygger en robot eller en lille maskine, vil du måske have, at hjulene eller armene skal komme videre og bagud.En DPDT -switch kan få dette til at ske let, bare ved at vende det på den ene eller den anden måde.

Valg af strømkilde

Nogle gange skal en enhed arbejde med mere end en strømkilde som at skifte mellem et batteri og en stikkontakt.En DPDT -switch gør det enkelt at skifte fra hovedforsyningen til en sikkerhedskopi.Dette hjælper med at holde tingene kørende under strømafbrydelser, eller når en kilde ikke er tilgængelig.

Lydrutning

I lydsystemer kan du vælge mellem forskellige lydindgange (som en mikrofon eller en musikafspiller) eller output (som hovedtelefoner eller højttalere).En DPDT -switch kan hjælpe dig med at vælge, hvilken input du vil bruge, eller hvor lyden skal gå, bare ved at vende kontakten.

Model jernbaner

Model togsæt bruger ofte DPDT -switches til at kontrollere togets retning.Kontakten kan vende sporets polaritet, som ændrer den retning, som toget bevæger sig i.Dette tilføjer sjovere og kontrol til togopsætningen.

Belysning

DPDT -switches kan hjælpe med at kontrollere lys i mere komplekse opsætninger.For eksempel, hvis du har en lysarmatur med mere end et kredsløb eller lysstyrke niveau, kan en DPDT -switch give dig mulighed for at vælge, hvor lyst lyset er, eller hvilken gruppe af lys, der skal tænde.

Automationssystemer

I systemer, der normalt kører automatisk, kan der stadig være tidspunkter, hvor en person skal tage kontrol.En DPDT -switch kan fungere som en manuel tilsidesættelse, hvilket giver en person mulighed for at tage kontrol, når det er nødvendigt.Det kan også bruges til at skifte mellem forskellige driftstilstande, hvilket giver mere fleksibilitet i, hvordan systemet fungerer.

Konklusion

En DPDT -switch er nyttig, fordi den kan kontrollere to elektriske stier på én gang med et enkelt træk.Det fungerer som to mindre switches, der arbejder sammen.Der er forskellige stilarter af DPDT -switches, som at skifte eller glide, hver til forskellige job.Disse kontakter er gode til ting som at ændre motoreretning, plukke mellem strømkilder eller give manuel kontrol i automatiske systemer.Selvom de muligvis koster mere og optager mere plads end grundlæggende switches, gør deres evne til at håndtere to kredsløb på samme tid dem til et smart valg til mange elektriske opgaver.
