DS1990A: Omdefinering af sikkerhed og effektivitet i datalagrings- og godkendelsesteknologier

I denne artikel udforsker vi detaljerne i IButtons design, dets specielle fysiske funktioner og de mange måder, det kan bruges på, f.eks. Til adgangskontrol og aktivstyring.Vi vil også diskutere om DS1990A-modellen med fokus på dens specifikke funktioner, praktiske anvendelser og hvordan den kommunikerer gennem 1-ledningsprotokollen.Uanset om du er interesseret i teknologi, arbejde i logistik eller bare er nysgerrig efter smarte enheder, giver denne vejledning nyttig indsigt i, hvordan IButton forbedrer sikkerheden og effektiviteten i forskellige situationer.

Katalog

IButton -konceptet

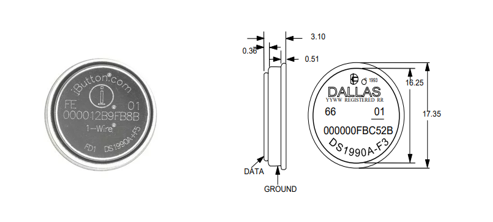

IButton, en kort til informationsknap, fungerer på samme måde som en smartkortmikrochip, men tilbyder det kendetegnende træk ved en specialiseret kabinet.Dette stærke hus, udformet af rustfrit stål, forbedrer dens egnethed til krævende miljøer med dimensioner, der spænder fra 17,35 mm x 3,1 mm til 5,89 mm.Denne 16 mm-tykke bolig sikrer enhedens modstandsdygtighed, hvilket gør det passende til forskellige anvendelser.

Evnen til at pålægge IButton til hverdagens genstande som nøglekæder, ringe eller ure forbedrer ikke kun dens bekvemmelighed, men fanger også subtilt elementer af menneskelig rutine og ønsket om problemfri interaktion med teknologi.Denne lette tilknytning afspejler en længsel efter integration og effektivitet i daglige opgaver, hvad enten det er at sikre adgang, styre aktiver eller registrere data.

Funktioner af DS1990A iButton

De DS1990A, udviklet af Dallas Semiconductor (nu Maxim Integrated), fungerer som et IButton -tag, der bruges til elektroniske registreringsnumre inden for automatiske diagnostiske systemer.Denne lille skala-enhed indeholder en fabriksprogrammeret 64-bit ROM, der inkluderer et unikt 48-bit serienummer, en 8-bit CRC og en 8-bit familiekode.Dataoverførsler bruger 1-Wire®-protokollen, der kun kræver en enkelt signallinie og en jordsløjfe, hvilket sikrer absolut sporbarhed.Dens holdbare pakke modstår støv, fugt og vibration.Den knapformede formfaktor gør det nemt at tilpasse sig med læse/skrivehoveder, hvilket letter glat tilknytning til forskellige objekter, såsom containere, bakker og tasker.Logistikfirmaer implementerer ofte denne enhed til at spore forsendelser, selv i udfordrende miljøer.Lagerstyringssystemer får betydelige fordele, da IButtons unikke ID hjælper med at opretholde præcis lagersporing, hvilket reducerer fejl forårsaget af manuel indrejse.

Udskiftninger og ækvivalenter

• DS1920

• DS1972

• DS1982

• DS1991

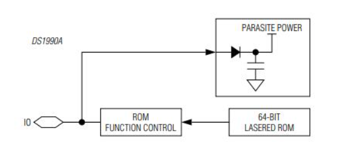

Funktionelt blokdiagram over DS1990A

Komponenter i DS1990A

Intern Rom

Den interne ROM har det unikke identifikationsnummer, der er godt for DS1990As operation.Dette ID bruges til applikationer, der involverer sikkerheds- og identifikationssystemer på grund af dets integritet og unikhed.

Funktionel kontrolenhed

Denne enhed styrer dataudvekslingen mellem de interne ROM og eksterne enheder, hvilket sikrer effektive kommunikationsprotokoller.Den funktionelle kontrolenhed, der arbejder sammen med andre komponenter, hjælper med at lette problemfri operationer og glat dataflow.

Parasitisk strømkredsløb

Det parasitære effektkredsløb består af parasitiske kondensatorer og ensrettere og giver DS1990A mulighed for at fungere uden at have brug for en direkte strømforsyning.Det høster effektivt energi fra datalinjen, hvilket sikrer enhedsfunktionalitet, selv i miljøer med lav effekt.Denne funktion udmærker sig i scenarier, der kræver minimal vedligeholdelse og høj energieffektivitet.

Vedhæftede filer og tilslutning af DS1990A

DS9101 klip

DS9101 -klippet er designet til at sikre IButton med en pålidelig mekanisk grænseflade til en stabil fysisk forbindelse.Praktikere observerer ofte, at stabiliteten af ​​denne forbindelse mest kan påvirke systemets samlede pålidelighed.

DS9092 -sonde

DS9092 -sonden letter grænsefladen DS1990A med mikrokontrollere eller kredsløb, hvilket tillader let integration i elektroniske systemer.Denne forbindelse udvider DS1990As anvendelse i høj grad på tværs af forskellige teknologiske opsætninger.

USB -adaptere (DS9490R og DS9490B)

Disse USB -adaptere, DS9490R og DS9490B, muliggør forbindelse mellem DS1990A til moderne computersystemer, hvilket effektivt brodørger mellemrummet mellem traditionelle hardware og moderne grænseflader.I feltapplikationer bruges disse adaptere ofte, hvilket giver hurtig og pålidelig forbindelse til operationel succes.

Anvendelser af DS1990A IButton

DS1990A IButton anvendes ofte til adresse-type formål, hvilket giver en unik, let tilgængelig 64-bit identifikator uden skrivefunktionalitet.Med sin hurtige 5-millisekund læstid og enkel 1-ledningsprotokol kræver enheden fysisk kontakt til drift, hvilket gør den velegnet til forskellige applikationer, hvor pålidelighed og præcision er nødvendig.

Dataindsamling

IButton er et almindeligt valg i dataindsamlingsordninger.Dens unikke identifikator garanterer nøjagtig sporing af datapunkter på tværs af forskellige systemer, som i industrielle omgivelser til overvågning af udstyrsydelse.Ved at integrere IButton opnår organisationer høje niveauer af præcision og pålidelighed i omfattende datahentninger.

Adgangskontrol

I adgangskontrolsystemer spiller de karakteristiske identifikationsfunktioner i DS1990A IButton en vigtig rolle.Dens holdbarhed og ligetil brug gør det ideelt til at sikre og regulere adgangen til begrænsede områder.Virksomheder integrerer ofte disse iButtons i medarbejderbadges eller sikkerhedskort for at lette indgangsprocedurer og styrke sikkerhedsforanstaltninger.

Sikkerhedssystemer

Til sikkerhedsapplikationer tilbyder IButtons unikke identifikator et ekstra forsvarslag.Ved fysisk kontakt til godkendelse reducerer disse iButtons i høj grad risikoen for uautoriseret adgang sammenlignet med trådløse systemer, der er sårbare over for signalaflytning.Dette viser sig fordelagtigt ved at beskytte følsomme oplysninger og højsikkerhedszoner.

Beholdningskontrol

Inventory Management Systems høster fordelene ved IButtons nøjagtige identifikationsfunktioner.Mærkning af hvert produkt med en IButton sikrer problemfri sporing gennem forskellige forsyningskædestadier.Denne integration forbedrer lagernøjagtigheden, mindsker tab og øger den samlede driftseffektivitet.

Seriel datakommunikation

DS1990A IButton er også værdifuld i seriel datakommunikation.Dens 1-ledningsprotokol muliggør ligetil forbindelse og dataoverførsel, stor i miljøer, der prioriterer enkle, pålidelige kommunikationsstandarder for enhedsinteroperabilitet.

Produkt- og ressourceidentifikation

IButton viser sig at være integreret i produkt- og ressourceidentifikationsprocesser.Industrier som fremstilling og logistik bruger disse identifikatorer til at strømline operationer, håndhæve kvalitetskontrol og styre ressourcer effektivt.Disse implementeringer fremhæver iButtons alsidighed og dens positive indflydelse på den operationelle produktivitet.

Hvordan kommunikerer DS1990A med værtsenheden?

DS1990A bruger 1-ledningsprotokollen til trådløs kommunikation med en værtsenhed.Denne metode er designet til at forenkle kompleksitet og øge pålideligheden.Når værtsenheden indleder en anmodning, reagerer DS1990A ved at overføre sin unikke identifikator (ID) sammen med relevante data.Værtsenheden autentificeres derefter ved at sammenligne det modtagne ID og data med forudbestemte værdier.Den primære fordel ved 1-ledningsprotokollen er dens brug af kun en enkelt signalledelse og en jordsløjfe, der minimerer behovet for omfattende ledninger.Denne forenkling reducerer potentielle punkter med svigt og sænker de samlede omkostninger.1-ledningsprotokollen er i sig selv stærk og modstår almindelig elektrisk støj og signalinterferens.Implementering af 1-wire-baserede systemer viser ofte omkostningseffektive på grund af de lavere udgifter, der er forbundet med ledninger og vedligeholdelse.

Specifikationer for DS1990A IButton

Specifikationer	Værdi
Opbevaringstemperatur	-55 ° C ~ 125 ° C.
Driftstemperatur	-40 ° C ~ 85 ° C.
Driftsspænding	2.8V ~ 6V
Maksimal indgang Lavspænding	0,3 volt
Minimum indgangshøjspænding	2,2 volt
Minimum gendannelsestid	1 os
Maksimal datalæsningstid	15 os
Input/output synke strøm	20 mA
Typisk indgangsbelastningsstrøm	0,25 UA

Sådan bruges IButton med en computer eller mikrokontroller til at hente 64-bit identifikationskoden?

For at hente den 64-bit unikke identifikator af DS1990A, skal du integrere både hardware og software med enten en mikrokontroller eller en computer.Denne omfattende proces inkluderer flere trin og komponenter, der hver bidrager til den vellykkede identifikation og kommunikation med IButton -enheden.

Oprettelse af stabile forbindelser kræver for at få adgang til IButtons unikke kode.Maxim tilbyder forskellige adaptere for at lette denne grænseflade.Blandt disse er DS9490R USB -adapteren et populært valg.Det fungerer som en bro mellem IButton og værts -pc'en, hvilket sikrer nøjagtig datatransmission og modtagelse.

Effektiv kommunikation med DS1990A kræver specifikke softwareværktøjer.OneWireviewer -softwaren, den relevante Maxim Driver og Java Runtime Environment (JRE), der skal installeres for at softwaren fungerer korrekt på de fleste Windows -systemer.

Når du arbejder med en mikrokontroller, kræver det at skrive præcis kontrolkode, der overholder den 1-ledningskommunikationsprotokol, der bruges af IButton.Platformer som Arduino, Raspberry Pi eller ESP8266 er i stand til at læse 64-bit-identifikationskoden ved hjælp af specifikke biblioteker designet til at styre 1-ledningskommunikation.

Ofte stillede spørgsmål [FAQ]

1. Hvordan kommunikerer DS1990A?

DS1990A bruger 1-ledningsprotokollen, en seriel kommunikationsmetode, der tillader flere enheder at eksistere sammen på en enkelt bus.Denne teknik er omkostningseffektiv og minimerer kompleksiteten.Enkelheden i en enkelttrådsbus, der bærer både data og ursignaler, kan reducere ledningsforbindelse.Denne opsætning sparer plads i indlejrede systemer, et aspekt, der er værdsat i præcise og kompakte design.

2. Hvad er koden til iButton?

IButton -koden omfatter en familiekode, et serienummer og et kontrolsum.

Familiekode: De to højre cifre (01) angiver IButton -familiekoden.

Kontrolsum: De to venstre cifre (90) fungerer som et kontrolsum, der bekræfter serienummeret og familiekoden.

Unikt serienummer: Den midterste sekvens (00001BF2743A) er det unikke serienummer på iButton.

3. Hvordan fungerer IButton?

En IButton fungerer gennem sin rustfrit stålkabinet, der fungerer som en grænseflade med en datakontakt ('låg') og en jordkontakt ('base').Denne kabinet, der er forbundet til en intern siliciumchip, letter pålidelige og holdbare forbindelser, når de interagerer med læsere eller andre enheder.Rustfrit stålhus tilbyder fysisk holdbarhed, hvilket gør IButton velegnet til barske miljøer eller mobile applikationer, hvor både modstandsdygtighed og ydeevne kan gøre enhver forskel.

4. Hvordan kan jeg interface med DS1990A ved hjælp af en mikrokontroller?

Grænseflade med DS1990A via en mikrokontroller kræver en forståelse af 1-ledningsprotokollen og passende softwarebiblioteker.Protokollens enkelttråds natur giver mulighed for ligefrem forbindelsesopsætning, hvilket reducerer installations- og vedligeholdelsesproblemer.Konsistente og nøjagtige datatransaktioner sikrer, at mikrokontrolleren korrekt læser og skriver data til DS1990A, en proces, der kan bruges i applikationer, der kræver pålidelig og præcis datahåndtering.
