DS3231 RTC -modul Forklaret: PIN -diagram, specifikationer og mikrocontroller -grænseflade

I en æra, hvor præcis tidtager er den ultimative til teknologiske fremskridt, er realtidsur (RTC) enheder fremkommet som nødvendige komponenter i utallige applikationer.Fra GPS -systemer, der kræver uovertruffen timingnøjagtighed til serverdrift, der hænger på pålidelig synkronisering, understøtter RTC -moduler funktionaliteten af ​​moderne systemer.Disse enheder er udstyret med batteri -sikkerhedskopier og fungerer problemfrit selv under strømforstyrrelser, hvilket sikrer uafbrudt tidssporing i seriøse scenarier.Blandt de utallige RTC -moduler, der er tilgængelige, skiller DS3231 sig ud som et kendetegn for præcision og pålidelighed.Med sin temperaturkompenserede krystaloscillator og avancerede funktioner er det blevet en favorit.Denne artikel graver sig ind i DS3231's kapaciteter, viser sin integration med Arduino-platforme, udforsker dens forskellige applikationer og fremhæver de tekniske innovationer, der gør det til en hjørnesten i tidsfølsomme projekter.

Katalog

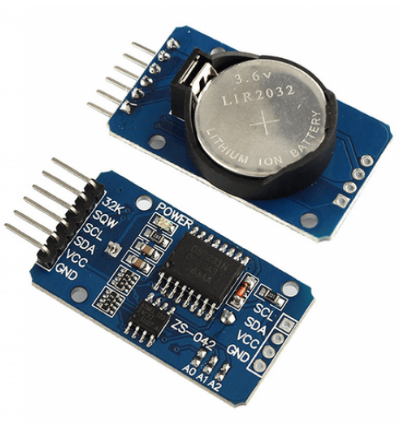

Oversigt over DS3231 RTC -modulet

De DS3231 RTC-modul skinner med sin ekstraordinære præcision, der skyldes den temperaturkompenserede krystaloscillator indlejret i.Dets betydning fremgår af uforudsigelige scenarier, hvor strømafbrydelser kan udfordre kontinuiteten i tidtager, men alligevel opretholder modulets batteri -backup sin drift ubesværet.Modulet fanger tid med omhyggelig opmærksomhed på sekunder, minutter og timer.Desuden giver det omfattende kalenderoplysninger, herunder dag, måned og år, tilpasningsdygtig til 12-timers eller 24-timers formater.Ombordkrystallresonatoren reducerer tidsdrift markant, hvilket sikrer en uovertruffen tidsbekæmpende konsistens.

DS3231 finder sig nødvendigt i et utal af elektroniske projekter, der kræver nøjagtig tidsstyring.Eksempler inkluderer datalogningssystemer og planlægningsapplikationer.Modulet garanterer, at aktiviteter udføres pålideligt og punktligt.Dets samarbejde med AT24C32 EEPROM udvider datalagringsmulighederne og tilføjer til projektets alsidighed.Du kan værdsætte denne kombination, som forenkler datahåndtering og styrker nøjagtigheden.Denne synergi illustrerer en dyb forståelse af at inkorporere avancerede modulfunktioner, der i sidste ende forenkler indviklede systemer og viser den ekspertise, der er nødvendig til effektiv styring af RTC -moduler.

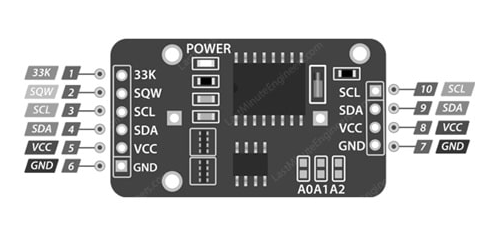

Pin -konfiguration

Pin -navn	Beskrivelse
33k	Dette er outputstiften, der giver den kompenserede Temperatur og præcist referenceur.
SQW	Giver en firkantet bølge på forskellige frekvenser og også tjener som et interrupt -signal.
Scl	SERIAL CLOCK (CLK) -stiften, hovedsageligt brugt i I2C meddelelse.
SDA	Den serielle datapål, der blev anvendt i I2C -kommunikation.
VCC	Modulets strømforsyningstift;Tilslut det til 3,3V eller 5V.
GND	Jordstiften, der blev brugt til at tilvejebringe en fælles grund.

Funktioner og specifikationer

Funktion	Detaljer
Spændingsdrift	Funktioner med lave spændinger
Nulstil funktionalitet	Trykknap til nulstilling af tiden
Batteri -sikkerhedskopi	Inkluderer en batteri -sikkerhedskopi
I2C -interface	To-retningsbestemt, 400 kHz til hurtig transmission
Eeprom	32 bytes til læse/skrive og gemme data
RTC -tilstande	Fungerer i 12-timers eller 24-timers formater
Strømkildeomskiftning	Skifter automatisk fra strømkilde til integreret batteri
Square-Wave Output	Programmerbar som nødvendigt
Tidsbevaringsoplysninger	Opretholder sekunder, minutter, timer, dage, uger, måneder, og år
Pakningstype	16, 300-Mil så pakke
Driftstemperaturområde	-45 ° C til -80 ° C.
Maksimal spænding (VCC)	+0,3 volt
Temperaturnøjagtighed	± 3 ° C.
Driftsspændingsområde	2,3V til 5,5V
Batteri -sikkerhedskopieringsstrøm	500 Ma
Nøjagtighed @ -40 ° C til 80 ° C	± 3,5 ppm
Nøjagtighed @ 0 ° C til 40 ° C	± 2,0 ppm

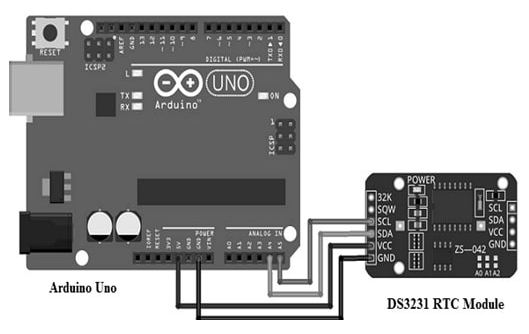

Sømløs integration af DS3231 med Arduino Uno

Oplevelsen af ​​at integrere DS3231 -modulet med Arduino Uno ligner et tilfredsstillende puslespil, hvor hvert stykke er i overensstemmelse med et sammenhængende billede.DS3231 skiller sig ud for sin evne til at holde styr på tid med præcision og fortsætter med at krydse glat, selv når ekstern strøm piskes væk, i modsætning til konventionelle systemur, der falder i sådanne øjeblikke.

Forbindelser

• PIN -opgaver: Integrationen involverer tildeling af Arduino UNO's A4- og A5 -stifter til henholdsvis SDA- og SCL -stifterne på DS3231.

• Strøm og jord: Etablering af strøm og jord er lige så let som at forbinde VCC- og GND -stifterne mellem enhederne.

Meddelelse

• Protokol: Ved at vedtage I2C -kommunikationsprotokollen lover modulet effektiv dataoverførsel og fremmer en problemfri dialog mellem komponenter.

Det ledsagende script guider dig ikke kun gennem opsætning af DS3231 med Arduino, men bringer også modulet til live, når det henter tid med fingerfærdighed.Ved at tappe ind i dedikerede biblioteksfunktioner letter det I2C-kommunikation og bro over konverteringen mellem binær-kodet decimal (BCD) og standard decimalformater.Når det er uploadet, omdanner dette script Arduino til en årvågen tidtager, der viser urdata i virkeligheden gennem den serielle monitor.Det, der virkelig adskiller DS3231, er dens standhaftige nøjagtighed i tidtager, der opretholder denne præcision, selv når den sekvestreres fra sin strømkilde.Denne konsistente pålidelighed indsprøjter tillid til dens anvendelse på tværs af forskellige scenarier, hvilket gør det ikke kun til en tidtager, men et stille vidne til passagen af ​​øjeblikke.

Anvendelser af DS3231 RTC -modulet

DS3231 RTC -modulet tjener adskillige roller i situationer, der kræver præcis tidsstyring.Dets anvendelse strækker sig fra personlige gadgets som bærbare computere, computere og smartphones, hvor det tilpasser tidstagning med andre computerfunktioner fejlfrit.For enheder, der fokuserer på at bevare strøm, såsom mobil elektronik, gør dens effektivitet i energiforbrug det for det meste egnet.Navnlig styrker dens adeptness ved grænseflade med hurtig kommunikationsapparat dens anvendelse i bærbare teknologier, herunder GPS -systemer.

Tidtager på tværs af forskellige teknologier

Den teknologiske verden er vidne til den alsidige anvendelse af DS3231, der spænder over spilkonsoller og robotik.Disse sektorer er afhængige af omhyggelig tidspræcision for at hæve ydelsesstandarderne og forbedre den interaktive oplevelse.Utility Meters bruger modulet til omhyggeligt data om at dokumentere forbrugsdata og hjælpe dig med energistyringsbestræbelser.

Mikrocontroller -projekter

Som et nøgleelement i mikrokontroller-ventures, især med Arduino og Raspberry PI-platforme, sikrer DS3231, at tidsfølsomme operationer fungerer uden afbrydelse.Du kan holde modulet i høj hensyntagen til dets pålidelighed, i betragtning af det som en grundlæggende komponent i både læringsmiljøer og komplekse professionelle projekter.

Systemer, der er følsomme over for timing

Systemer, der fungerer på farlig timing - såsom servere og dataloggere - trækker en enorm fordel fra DS3231's præcision.Konsekvent tilpasning til internationale tidsmetrik er nyttig til disse applikationer.Modulet præsenterer et budgetvenligt alternativ til at opretholde verdensomspændende tidsstandarder og appellerer til dem, der søger optimal tidsnøjagtighed på en omkostningsbevidst måde.Dens implementering forbedrer disse systems funktionelle kapacitet, hvilket muliggør forbedret databehandling og analyse, som bliver mere og mere dynamisk, når systemerne udvikler sig.
