Udvikling af et kompakt kapacitansmålingskredsløb med PS021 -chip

Kapacitive sensorer har revolutioneret området for præcise målinger ved at omdanne subtile ændringer i kapacitans til handlingsmæssige data.Deres alsidighed, kombineret med enestående opløsning og temperaturstabilitet, har gjort dem nødvendige på tværs af forskellige brancher.Måling af kapacitansværdier under 10 PF giver imidlertid bemærkelsesværdige udfordringer på grund af påvirkningen af ​​omstrejfende og parasitiske kapacitanser, der kræver avancerede kredsløbsdesign med forbedret følsomhed og dynamisk rækkevidde.Denne artikel graver sig i den innovative PS021-chip af ACAM, en avanceret løsning, der omdefinerer kapacitetsmåling gennem tid til digital konvertering og tilbyder uovertruffen præcision, effektivitet og tilpasningsevne i forskellige sensorapplikationer.

Katalog

Kapacitansmålemodul

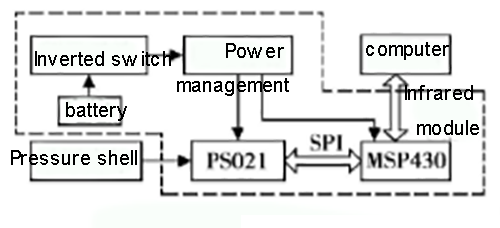

Mikro-kapacitansmålemodulet er en kompakt og sofistikeret enhed designet til præcis kapacitansmåling.Dens primære komponenter inkluderer et trykbestandigt hus, et strømstyringskredsløb, en PS021-chip og en mikrokontrollerenhed (MCU).Sammen letter disse dele nøjagtig dataindsamling og -behandling.

I kernen fungerer modulet ved at konvertere minutkapacitansændringer til en 16-bit digital output takket være PS021-chippen.MSP430 MCU spiller en kritisk rolle i styringen af ​​disse data via SPI -interface og gemmer dem i sin flashhukommelse.Når de er behandlet, overføres dataene til en computer gennem et infrarødt kommunikationsmodul.De endelige resultater vises grafisk ved hjælp af Visual Basic 6.0 -software, der tilbyder en tilgængelig grænseflade til overvågning.

Strømstyringssystemet sikrer energieffektivitet ved at levere effekt til både MSP430 MCU og PS021-chippen på en tidskontrolleret måde.Dette sikrer optimal ydelse, samtidig med at strømforbruget minimerer, hvilket gør modulet både pålideligt og effektivt.

Nøglefunktioner i PS021 -chippen

PS021 -chippen er den teknologiske rygrad i målemodulet.Den bruger Advanced Time-to-Digital Converter (TDC) -teknologi til at levere ultra-lavt strømforbrug og målinger med høj præcision.Dette banebrydende design gør PS021-chippen meget alsidig til forskellige applikationer, herunder tryksensorer, accelerationssensorer og gapmålinger.Nogle af dets mest bemærkelsesværdige funktioner inkluderer:

Fleksibel digital måleevne: Det understøtter et bredt måleområde med en nøjagtighed på op til 22 bit, hvilket muliggør detaljerede og præcise aflæsninger.

SPI-kompatibel kommunikation: Chippen forbindes let med mikrokontrollere eller DSP'er gennem en SPI-grænseflade, hvilket sikrer glat dataoverførsel.

Parasitisk kapacitanskompensation: Et indbygget kredsløb kompenserer for parasitiske effekter, hvilket forbedrer den samlede måling pålidelighed.

Integreret temperaturmålingsport: Denne funktion giver mulighed for indsamling af temperaturdata, hvilket er alvorligt for temperaturfølsomme miljøer.

Måleprincipper og drift

Modulets måleproces er forankret i præcise elektroniske principper, hvilket sikrer nøjagtighed på hvert trin.Sådan fungerer det:

Kondensatorkonfiguration: En sensingkondensator (CSensor) er forbundet til en referencekondensator (CREF) gennem en modstand, der danner et lavpasfilter.

Cyklisk opladning og afladning: Ved hjælp af en analog switch skifter PS021 -chippen mellem opladning og udledning af kondensatorerne.Disse cyklusser er designet med lige store tider, hvilket sikrer en konsekvent drift.

PS021-chipens TDC med høj præcision måler den tid, det tager for kondensatorerne at stabilisere sig under udskrivning.

• Udladningstiden for referencekondensatoren defineres som τ1 = RCREF.

• Udladningstiden for sensorkondensatoren defineres som τ2 = rcsensor.

• Forholdet mellem disse udladningstider (τ2/τ1 = csensor/cref) bruges til at beregne sensorens kapacitans.

PS021-chippen oversætter dette forhold til en 16-bit digital output, der behandles og gemmes af MCU.

Denne målecyklus gentages kontinuerligt, hvilket muliggør faktisk sporing af kapacitansændringer.

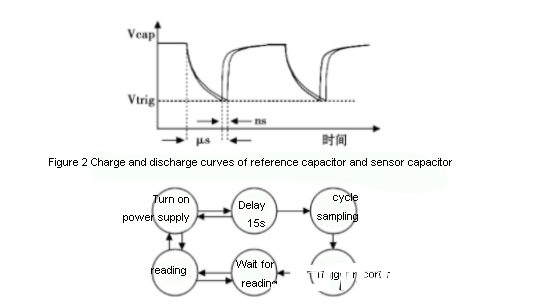

Forholdet mellem kapacitansvariationen (ΔC) og det tilsvarende udladningstidskift (ΔT) er afbildet.Grafen illustrerer tidsskiftene i ladningskurverne for kondensatorerne, hvor selv forskelle på nanosekundniveau i timingen afspejler subtile kapacitansændringer.Denne præcision gør det muligt for modulet at detektere meget følsomme variationer i sansemiljøet.

Integreret kredsløbsdesign til systemer

Systemdesign

I forfølgelsen af ​​forbedring af energieffektivitet vedtager systemet en unik strategi: det glider ind i en lav effekt-tilstand efter at have startet, og kun opvågner ved at føle en ekstern trigger.Når et sådant øjeblik opstår, bliver det aktivt involveret i indsamling og konservering af data, der spejler kapacitansændringer.Disse data registreres flittigt i flashhukommelse både foregående og efter aktivering.Denne metode, der er bredt anerkendt inden for elektronik, sigter mod at spare energi ved kun at dedikere operationel aktivitet, når situationen kræver det.Ved at anvende denne teknik bruger systemet med omtægtsressourcer, der udvider batteriets levetid og sikrer præcis datafangst - en harmonisk blanding af teknisk skarphed og praktisk anvendelighed.

Kontrolmodul

I midten af ​​PS021 -kredsløbets funktion ligger dens afhængighed af en mikrokontroller.Den valgte TI MSP430 mikrokontroller skiller sig ud for sin prisværdige balance mellem brug af lav effekt og tilstrækkelig hukommelse, hvilket effektivt øger systemets samlede effektivitet.Det er medvirkende til at kontrollere SPI -kommunikation, koordinere PS021s aktiviteter og styre datalagring.Dens evne til at håndtere interne digitale udløsning og hurtige datalagring viser sin egnethed til opgaven og letter glatte operationer med knap nogen forsinkelse.Disse funktioner afspejler forviklingerne i moderne lavkraftkredsløbsdesign, hvor effektiviteten opfylder kapaciteten-det dobbelte fokus for teknisk fremskridt og operationel fluiditet.

Power Management

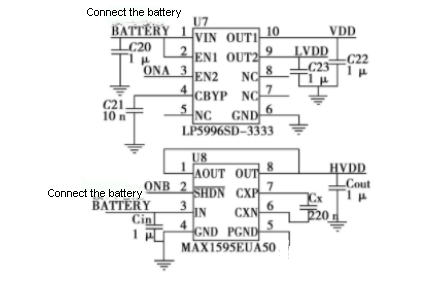

Strømstyring realiseres gennem den omhyggelige timing af modulets strømforsyning, der anvender en LDO -chip og ladningspumpe for at opretholde stabile spændingsniveauer.Komponenter modtager strøm selektivt baseret på specifikke operationelle behov og opnår høj effektivitet ved sourcing -strøm direkte fra batteriet, når det er nødvendigt.Denne selektive strømfordeling illustrerer avancerede strategier inden for strømstyring, hvilket reducerer overflødig strømforbrug og forlænger bærbar elektronikens liv.For dem, der beskæftiger sig med batteriafhængige systemer, er det en tilbagevendende og dynamisk forfølgelse at navigere i balancen mellem strømkrav og ydeevne.

Data Læsningsmodul

GP2W0116YPS-infrarødt modul spiller en nøglerolle i systemets datakommunikationsramme, hvilket muliggør dataoverførsel med lav effekt til computere.Mødelse af IRDA1.2 -standarder udfører det dataoverførselshastigheder fra 2,4 kb/s til 115,2 kb/s, hvilket sikrer robust trådløs kommunikation.

System softwareudvikling

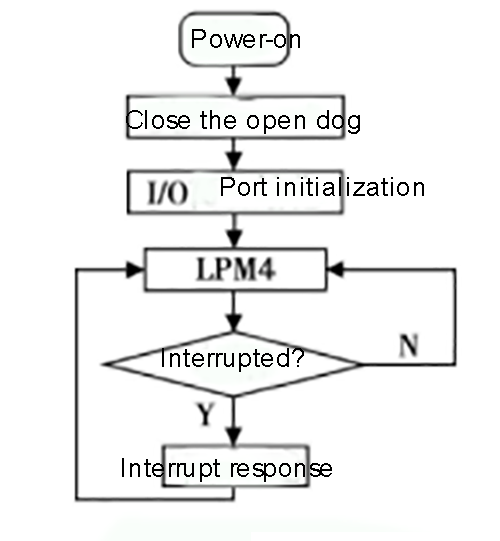

Kontrolsoftwaren bruger C -sprog til at føre tilsyn med dataindsamling og transmission, og understreger softwarens lethed med forståelse og tilpasningsevne.I det væsentlige orkestrerer den dominerende loop forvaltningen af ​​magttilstande og håndterer adepty afbrydelser.Dette fremhæver forfølgelsen af ​​at designe systemer, der prioriterer lavenergiforbrug.

Afbalancering af læsbarhed og portabilitet

Håndværkssoftware i C giver dig direkte styring over systemressourcer og sikrer tilpasningsevne på tværs af forskellige hardwareplatforme.Denne beslutning letter præstationsoptimering, mens systemer giver systemer mulighed for at udvikle sig med fremskridt teknologier.Hands-on erfaring viser, at en klar kodestruktur markant letter vedvarende vedligeholdelse, hvilket understreger værdien af ​​at fokusere på læsbarhed under udviklingsprocessen.

• Strømstyringsteknikker : I scenarier, hvor systemer skal fungere kontinuerligt med minimal energiforbrug, bliver effektiv strømstyring en nødvendighed.Kernen i kontrolsoftwaren, hovedsløjfen, udmærker sig i at styre overgange mellem strømtilstande, hvilket fører til langvarig batterilevetid og forbedret system pålidelighed.Inden for branchen anerkendes det at inkorporere forudsigelig analyse i magtstatens styring som en metode til yderligere at reducere energiforbruget uden at mindske ydelsen.

• Navigering af afbrydelser til systemoptimering: At reagere på afbrydelser er aktivt til at opretholde systemets ydeevne og effektiv databehandling.Arkitekturen skal integrere stærke mekanismer til at tackle forskellige afbrydelser, hvilket sikrer, at farlige opgaver prioriteres, mens mindre presserende udsættes.Lektioner fra omfattende systeminstallationer indikerer, at opnåelse af en balance mellem hurtig lydhørhed og håndterbar controller -arbejdsbyrde forbedrer systemgennemstrømningen.

Tilgange i målingsteknikker

Integrationen af ​​sofistikerede kredsløb i kapacitive manometre betyder en betydelig fremgang i præcisionen ved måling af ballistisk tryk.Dette gennembrud giver mulighed for den delikate faktiske overvågning af kapacitansvariationer inden for komplekse eksplosive miljøer, der føder det dybe ønske om at forstå hurtige og dynamiske transformationer.

I disse indviklede indstillinger opstår vellykket integration fra omhyggelig opmærksomhed på hvert minuts aspekt.Målingens nøjagtighed er stort set formet af stabiliteten af ​​manometerkomponenterne og holdbarheden af ​​dets design mod forstyrrelser udenfor.Du kan kreativt udtænke metoder til at reducere støj og interferens, hvilket sikrer, at data forbliver gennemsigtige, selv under ekstreme forhold.Denne tilgang kan omfatte den smarte anvendelse af afskærmningsmetoder og det kloge valg af materialer, der er kendt for deres stærke termiske modstand.

Ved erhvervelse af dataene kræver dens fortolkning brugen af ​​komplicerede algoritmer til nøjagtigt at analysere ændringer i kapacitans.De komplicerede detaljer om eksplosive reaktioner, såsom flygtige trykspidser og pludselige ændringer i miljøet, kræver en grundig analytisk ramme.Du kan ofte anvende simuleringsmodeller til at forudsige potentielle uregelmæssigheder og verificere deres virkning på præcisionen af ​​målinger.Indblik, der er ekstraheret fra disse modeller, bidrager væsentligt til forfining af eksperimentelle metoder og styrkelse af systemresilience.

Konklusion

PS021 -chippen og dens integration i moderne målekredsløb repræsenterer et gennembrud i kapacitiv sensing -teknologi.Ved at tackle kompleksiteten ved målinger med lav kapacitans sætter det en ny standard for præcision, hastighed og pålidelighed.Dens modulære design og energieffektive drift muliggør problemfri integration i forskellige applikationer, fra bilsystemer til forbrugerelektronik.Da industrier fortsat kræver højere nøjagtighed og innovation, understreger vedtagelsen af ​​avancerede løsninger som PS021-chippen en fremadrettet tilgang til at overvinde traditionelle begrænsninger, hvilket baner vejen for transformative fremskridt inden for sensorteknologi og videre.
