Digital Signal Processing (DSP): Sådan fungerer det, komponenter, teknikker og applikationer

Du lærer, hvad Digital Signal Processing (DSP) er, og hvordan signaler bliver nyttige digitale data.Det viser, hvordan signaler fanges, filtreres, samples, behandles og omdannes til brugbare output.Du vil også se de vigtigste systemdele, almindelige DSP-teknikker, vigtige præstationsparametre og typiske applikationer.Endelig sammenligner den DSP med analog signalbehandling, så du ved, hvornår hver er brugt.

Katalog

Figur 1. Digital Signal Processing (DSP)

Hvad er Digital Signal Processing (DSP)?

Digital Signal Processing (DSP) er metoden til at analysere og ændre signaler i digital form, uanset om de stammer fra målinger eller allerede digitale kilder.Fysiske signaler såsom lyd, temperatur, vibrationer, spænding, billeder og radiobølger konverteres ofte til analoge elektriske signaler af sensorer og digitaliseres derefter af en analog-til-digital konverter (ADC), selvom nogle sensorer giver digitale udgange direkte.Når den først er i numerisk form, filtrerer en processor matematisk støj, udtrækker information, forbedrer kvaliteten eller komprimerer data, før den sendes til lager-, display- eller kommunikationssystemer.DSP giver elektroniske systemer mulighed for matematisk at analysere, transformere og rekonstruere signaler ved hjælp af numeriske algoritmer i stedet for rent analoge kredsløb.

Hvordan fungerer digital signalbehandling?

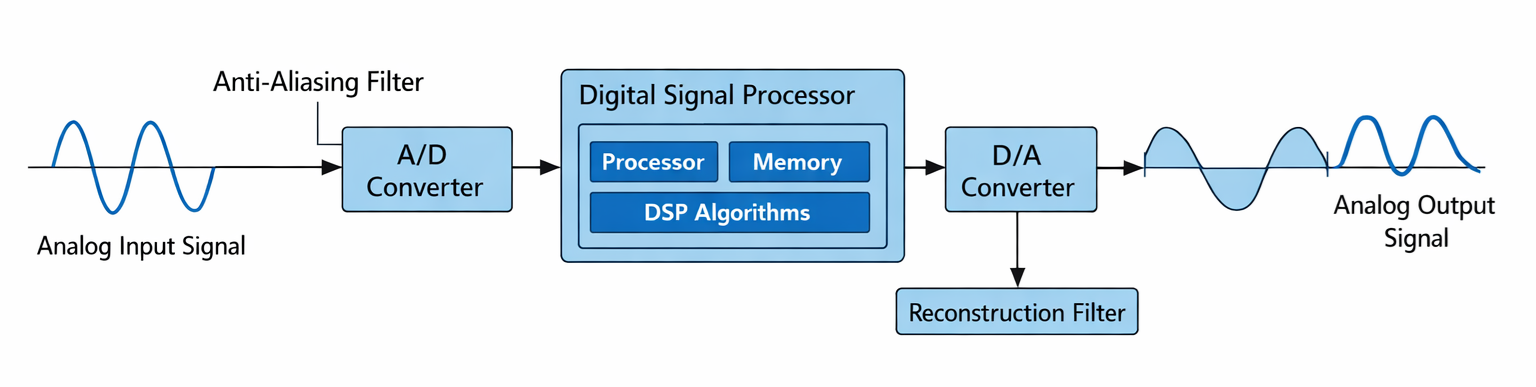

Figur 2. DSP-arbejdsprincip

Et typisk DSP-målesystem fungerer i en sekvens, der konverterer et signal til digital form til beregning, selvom nogle DSP-systemer behandler allerede digitale data og ikke kræver analog konvertering.Som vist i diagrammet begynder processen med et analogt inputsignal produceret af en sensor såsom en mikrofon, antenne eller måleenhed.Før digitaliseringen passerer signalet gennem et anti-aliasing-filter, der begrænser signalbåndbredden til mindre end halvdelen af ​​samplingsfrekvensen for at forhindre aliasing-forvrængning.Den konditionerede bølgeform kommer derefter ind i A/D-konverteren (ADC), hvor den samples med diskrete tidsintervaller og kvantificeres til diskrete amplitudeniveauer, hvilket producerer en binær digital repræsentation.

De digitale data behandles derefter af et behandlingssystem såsom en DSP-chip, mikrocontroller, CPU, GPU eller FPGA, der kører DSP-algoritmer, der udfører matematiske operationer såsom filtrering, transformation og detektion.Efter behandling sendes det digitale output til D/A-konverteren (DAC) for at genskabe et analogt signal.Fordi DAC'en producerer en trappetilnærmelse (nul-ordens hold) tilnærmelse af bølgeformen, passerer den gennem et rekonstruktionsfilter, der udjævner bølgeformen, hvilket producerer en udjævnet båndbegrænset analog tilnærmelse af det originale signal.

Komponenter i et DSP-system

Komponent	Funktion
Sensor / Transducer	Konverterer en fysisk størrelse til et elektrisk eller digitalt signal
Analog Front-end	Optræder signalkonditionering såsom forstærkning, impedanstilpasning, niveau skift og beskyttelse
Anti-aliasing Filter	Begrænsninger signalbåndbredde til mindre end halvdelen af samplingsfrekvensen for at forhindre aliasing
ADC	Prøver og kvantiserer det analoge signal til digitale data
DSP processor	Udfører DSP algoritmer og matematiske operationer på digitale data
Hukommelse	Butikker programmer, koefficienter, mellembuffere og input/output data
DAC	Konverterer digitale data til et trappe analogt signal, der typisk kræver rekonstruktionsfiltrering
Udgangsenhed	Analog aktuator, display, lagersystem eller digital kommunikationsgrænseflade

Typer af digitale signalbehandlingsteknikker

Filtreringsteknikker

Filtrering er processen med at fjerne uønskede dele af et signal, mens nyttige oplysninger opbevares.Den støjende bølgeform kommer ind i det digitale filter, og en renere bølgeform vises ved udgangen.FIR-filtre fungerer kun ved hjælp af nuværende og tidligere inputværdier, hvilket gør dem stabile og forudsigelige.IIR-filtre genbruger tidligere output for at skabe skarpere filtrering med færre beregninger.På grund af denne feedback-adfærd skal IIR-filtre designes omhyggeligt for at undgå ustabilitet.Disse digitale filtreringsmetoder bruges almindeligvis til fjernelse af støj i lydsignaler og sensormålinger.

Transformeringsteknikker

Transformationsbehandling ændrer et signal til en anden matematisk form, så dets karakteristika er lettere at observere.Bølgeformen konverteres fra tidsvariation til en anden repræsentation, der viser skjulte detaljer.FFT afslører signalets frekvenskomponenter tydeligt.DCT-grupperne signalerer energieffektivt til multimediekomprimeringssystemer.Wavelet-transformationen viser både korte og lange signalegenskaber i forskellige skalaer.Disse transformationer bruges til at studere signaler i kommunikations- og medieapplikationer.

Spektral analyse

Spektralanalyse undersøger, hvordan signalenergi spredes på tværs af frekvenser.En bølgeform omdannes til et spektrum, der indeholder peaks ved bestemte frekvenser.Fra denne visning kan harmoniske og båndbredde måles direkte.Dominerende toner bliver synlige, selv når de er svære at bemærke i den originale bølgeform.Denne metode er nyttig til vibrationsdiagnostik og radiosignalinspektion.Det hjælper med at bestemme, om et signal opfører sig normalt eller indeholder unormale komponenter.

Adaptiv behandling

Adaptiv behandling justerer automatisk systemets adfærd baseret på indgående data.Outputfejlen feeds tilbage til systemet for at forfine dets respons.Algoritmen opdaterer løbende interne parametre for at matche skiftende forhold.Dette gør det muligt for systemet at spore støj eller interferens over tid.Det bruges almindeligvis til ekko-annullering og undertrykkelse af baggrundsstøj.Resultatet er et renere og mere stabilt signal i dynamiske miljøer.

Kompressionsbehandling

Kompressionsbehandling reducerer størrelsen af digitale data og bevarer samtidig vigtig information.En stor datastrøm bliver en mindre kodet strøm efter behandling.Overflødige mønstre fjernes, og mindre mærkbare detaljer kan forenkles.Dette reducerer lagerkrav og transmissionsbåndbredde.Lyd-, billed- og videoformater er stærkt afhængige af denne teknik.Det muliggør hurtigere kommunikation og effektiv datahåndtering i multimediesystemer.

Tekniske specifikationer for DSP

Parameter	Numerisk rækkevidde
Sampling Rate	8 kHz (tale), 44,1 kHz (lyd), 96 kHz–1 MHz (instrumentering)
Opløsning (Bitdybde)	8-bit, 12-bit, 16-bit, 24-bit, 32-bit float
Behandling Hastighed	50 MIPS – 2000+ MIPS eller 100 MMAC/s – 20 GMAC/s
Dynamisk rækkevidde	~48 dB (8-bit), 72 dB (12-bit), 96 dB (16-bit), 144 dB (24-bit)
Latency	<1 ms (kontrol), 2-10 ms (lyd), >50 ms (streaming acceptabel)
Signal-til-støj Forhold (SNR)	60 dB–140 dB afhængig af konverterens kvalitet
Hukommelse Kapacitet	32 KB – 8 MB on-chip RAM, ekstern hukommelse op til GB
Strøm Forbrug	10 mW (bærbar) – 5 W (højtydende DSP)
Ordlængde	16-bit fast, 24-bit fast, 32-bit floating point
Ur Frekvens	50 MHz – 1,5 GHz
Gennemløb	1-500 Mprøver/s
Interface Båndbredde	1 Mbps – 10 Gbps (SPI, I2S, PCIe, Ethernet)
ADC-nøjagtighed	±0,5 LSB til ±4 LSB
DAC Opløsning	10-bit – 24-bit
Drift Temperatur	-40°C til +125°C (industriel kvalitet)

Anvendelser af DSP

Digital signalbehandling bruges til at måle, forbedre og analysere signaler automatisk, herunder følgende applikationer:

• Lydbehandling (støjdæmpning, ekkoannullering, equalizere)

• Talegenkendelse og stemmeassistenter

• Billedbehandling i digitale kameraer (demosaicing, filtrering, forbedring og komprimering)

• Biomedicinsk signalovervågning (EKG, EEG) og medicinsk billeddannelse (ultralyd)

• Trådløse kommunikationssystemer (modulation, demodulation, kanalkodning, synkronisering og udligning)

• Radar- og ekkolodsdetektion

• Industriel vibrationsovervågning

• Strømsystembeskyttelse og harmonisk analyse

• Motorstyring og automatiseringsfeedbacksystemer

• Videokomprimering og streaming-codecs

DSP vs analog signalbehandling

Feature	Digital Signalbehandling	Analog Signalbehandling
Signal Repræsentation	Samplet værdier ved diskrete tidstrin (f.eks. 44,1 kHz sampling)	Kontinuerlig spænding/strømbølgeform
Amplitude Præcision	Kvantiseret niveauer (f.eks. 2¹⁶ = 65.536 niveauer ved 16-bit)	Kontinuerlig men begrænset af komponentens nøjagtighed (±1–5 %)
Frekvens Nøjagtighed	Præcis numeriske frekvensforhold	Drift afhænger på RC/LC tolerancer og temperatur
Gentagelighed	Identisk output for samme data og kode	Varierer mellem enheder og over tid
Støj Modtagelighed	Kun front-end påvirket efter konvertering	Støj akkumuleres gennem hele kredsløbsvejen
Temperatur Stabilitet	Minimal ændring (digital logisk tærskelbaseret)	Få og offset varierer med komponenternes °C-koefficient
Kalibrering Krav	Normalt én gang eller ingen	Ofte kræver periodisk rekalibrering
Ændring Metode	Firmware/software opdatering	Hardware redesign påkrævet
Langsigtet Drift	Begrænset til ur nøjagtighed (ppm niveau)	Komponent aldring forårsager %-niveau drift
Matematisk Operationer	Præcis aritmetik (tillægge, gange, FFT)	Omtrentlig ved hjælp af kredsløbsadfærd
Dynamisk Omkonfiguration	Realtid algoritmeskift muligt	Fast topologi
Forsinkelse Adfærd	Forudsigelig behandlingsforsinkelse (µs–ms)	Næsten øjeblikkeligt men varierer med faseskift
Skalerbarhed	Kompleksitet stiger ved beregning	Kompleksitet stiger med tilføjede komponenter
Integration Niveau	Enkelt chip kan erstatte mange kredsløb	Kræver flere diskrete komponenter
Typisk Ansøgninger	Modemer, lyd behandling, billedbehandling, kontrollogik	RF forstærkning, analog filtrering, effektforstærkning

Konklusion

DSP konverterer signaler til diskrete data, så de kan filtreres, transformeres, detekteres, komprimeres og fortolkes ved hjælp af matematiske algoritmer.Systemets ydeevne afhænger af samplinghastighed, opløsning, behandlingshastighed, dynamisk område, latens og støjadfærd.Dens fleksibilitet og stabilitet gør den velegnet til kommunikation, multimedier, kontrol, medicinsk overvågning og industriel analyse, mens analog behandling forbliver nyttig til simple eller ekstremt lav latensopgaver.Tilsammen supplerer begge tilgange hinanden i moderne elektroniske systemer.
