EP2S60F1020I4 Enhedsvejledning til logik, hukommelse og I/O

Du får et klart overblik over, hvad EP2S60F1020I4 FPGA bringer til dit system, og hvordan det passer ind i krævende designs.Denne enhed pakker en stor mængde logik, hukommelse og I/O i én chip, så du kan håndtere kontrol, databevægelse og behandling på samme tid.Du kan stole på stabil timing, parallel drift og fleksible forbindelser til at bygge systemer, der forbliver lydhøre.Fra industrielle platforme til kommunikationshardware hjælper denne FPGA dig med at kombinere ydeevne og integration uden at tilføje ekstra komponenter.

Katalog

EP2S60F1020I4 Oversigt

Den EP2S60F1020I4 er en programmerbar logikenhed med høj tæthed designet til at håndtere komplekse digitale kontrol- og databehandlingsopgaver inden for en enkelt chip.Den tilbyder en stor pulje af konfigurerbar logik, indlejret hukommelse og fleksible input- og outputforbindelser pakket i et kompakt 1020 kugle FBGA-format.Enheden understøtter parallelle operationer og forudsigelig hardwareadfærd, hvilket gør den velegnet til systemer, der kræver hurtig datahåndtering og stabil realtidsrespons.Almindelige anvendelser omfatter industrielle kontrolplatforme, kommunikationsudstyr og indlejrede systemer, hvor integrationstæthed og ydeevne er afbalanceret.Leder du efter EP2S60F1020I4?Kontakt os for at tjekke det aktuelle lager, leveringstid og priser.

I/O-banker af EP2S60F1020I4

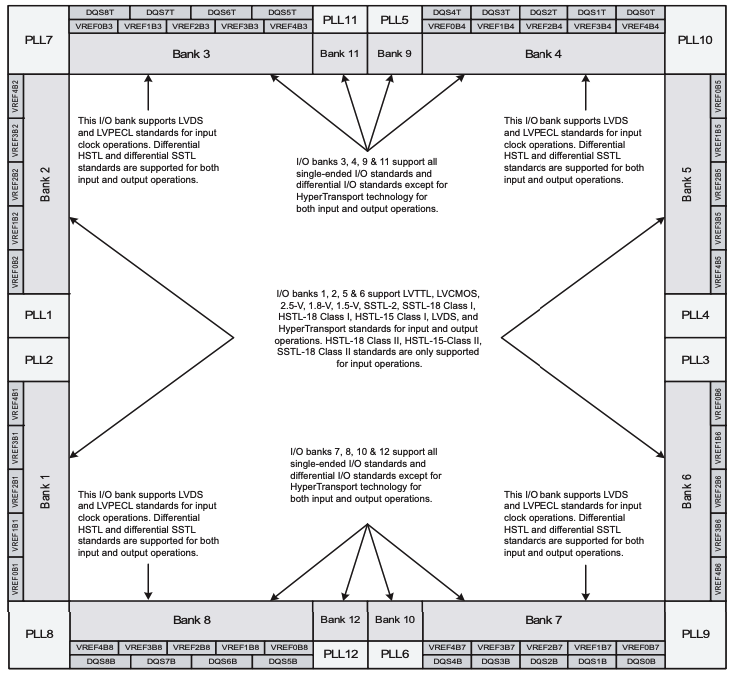

Opdelt i flere nummererede I O-banker arrangeret rundt om enhedens omkreds, grupperer EP2S60F1020I4 input- og outputben efter delte spændingsreferencer og understøttede signalstandarder.Bankerne 1, 2, 3, 4, 5 og 6 understøtter LVDS og LVPECL til input-clock-operationer sammen med differentielle HSTL- og SSTL-standarder for både input og output.Bankerne 3, 4, 7, 8, 9, 10, 11 og 12 understøtter desuden enkeltstående og differentielle standarder, herunder LVTTL, LVCMOS, HSTL, SSTL, LVDS og HyperTransport, med nogle standarder begrænset til inputdrift.Dedikerede PLL-blokke er placeret ved siden af ​​specifikke banker for at muliggøre clockgenerering og -distribution, mens VREF- og DQS-mærkning angiver referencespændings- og datastrobeforeninger for hukommelse og højhastighedsgrænseflader.

EP2S60F1020I4 CAD-model

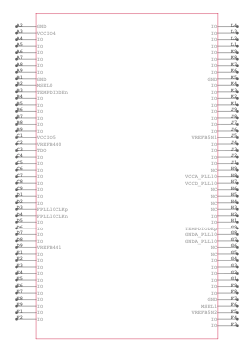

EP2S60F1020I4 Symbol

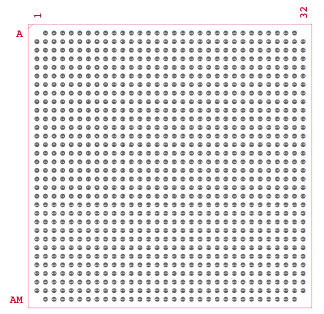

EP2S60F1020I4 Footprint

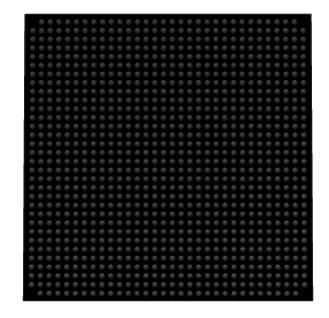

EP2S60F1020I4 3D-model

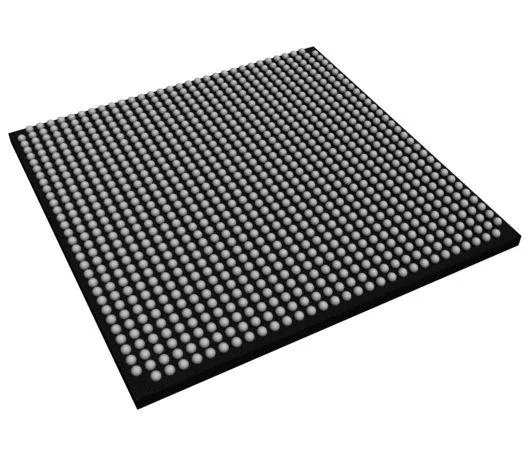

Funktioner af EP2S60F1020I4

Programmerbar logisk arkitektur med høj densitet

EP2S60F1020I4 er designet til at understøtte store digitale systemer inden for en enkelt programmerbar enhed.Dens struktur gør det muligt at konfigurere og udføre mange logiske funktioner på samme tid, hvilket hjælper med at reducere behovet for yderligere understøttende komponenter.Denne tilgang understøtter kompakte systemlayouts, mens den opretholder ensartet adfærd under drift.

Logisk kapacitet og intern organisation

Enheden indeholder 60.440 logiske elementer organiseret i 3.022 logiske array-blokke.Dette interne arrangement understøtter velordnet signalflow og stabil timingadfærd på tværs af komplekse designs.Det giver designere mulighed for at bygge struktureret kontrollogik, datastier og behandlingsblokke uden for stor intern overbelastning.

På Chip Hukommelsesressourcer

I alt 2.544.192 bit integreret hukommelse er tilgængelig til datalagring og bufferopgaver.Denne hukommelse kan bruges til midlertidig datahåndtering, opslagstabeller eller intern tilstandslagring.At have hukommelse på den samme enhed reducerer afhængigheden af ​​ekstern hukommelse og forkorter dataadgangsstierne.

Omfattende ind- og udgangsforbindelse

Op til 718 brugerindgangs- og udgangsben er tilvejebragt til tilslutning til eksterne enheder og undersystemer.Dette høje pin-antal understøtter brede datagrænseflader og flere kontrolsignaler.Det giver enheden mulighed for at interagere med komplekse systemer, der kræver mange eksterne forbindelser.

Kernespændingsdriftsområde

Kernelogikken fungerer inden for et spændingsområde på 1,15 V til 1,25 V. Dette område understøtter stabil intern drift, samtidig med at den er tilpasset almindelige lavspændings digitale systemkrav.Korrekt spændingsregulering hjælper med at opretholde en forudsigelig adfærd på tværs af driftsforhold.

Overflademonteret FBGA-pakkeformat

EP2S60F1020I4 er anbragt i en 1020 kugle FBGA-pakke med et fodaftryk på 33 gange 33 millimeter.Denne pakke understøtter høj forbindelsestæthed, mens den holder forbruget af bordplads kontrolleret.Den er velegnet til flerlagstavler, hvor signalrutetætheden er høj.

Bredt driftstemperaturområde

Enheden understøtter en driftstemperatur fra minus 40 grader Celsius til 100 grader Celsius.Denne serie muliggør pålidelig drift i miljøer med varierende termiske forhold.Det understøtter brug i systemer, der udsættes for temperaturændringer over længere perioder.

Deterministisk hardwareadfærd

Den interne struktur er designet til at levere gentagelige og forudsigelige resultater under drift.Timing-adfærd forbliver konsistent, når den først er konfigureret, hvilket understøtter systemer, der er afhængige af faste svarmønstre.Denne egenskab er nyttig i kontrolorienterede og realtids digitale designs.

Egnethed til krævende systemmiljøer

Kombinationen af logisk kapacitet, hukommelsesressourcer og brede tilslutningsmuligheder understøtter brug i komplekse indlejrede og industrielle systemer.Enheden er velegnet til applikationer, der kræver tæt integration, stabil drift og langsigtet pålidelighed under kontinuerlige arbejdsbelastninger.

EP2S60F1020I4 Tekniske specifikationer

Produktegenskab	Attributværdi
Producent	Intel
Spænding - Forsyning	1,15V ~ 1,25V
Samlet RAM Bits	2544192
Leverandørenhedspakke	1020-FBGA (33x33)
Serie	Stratix® II
Pakke/etui	1020-BBGA
Pakke	Bakke
Driftstemperatur	-40°C ~ 100°C (TJ)
Antal logiske elementer/celler	60440
Antal LAB'er/CLB'er	3022
Antal I/O	718
Monteringstype	Overflademontering
Basisproduktnummer	EP2S60

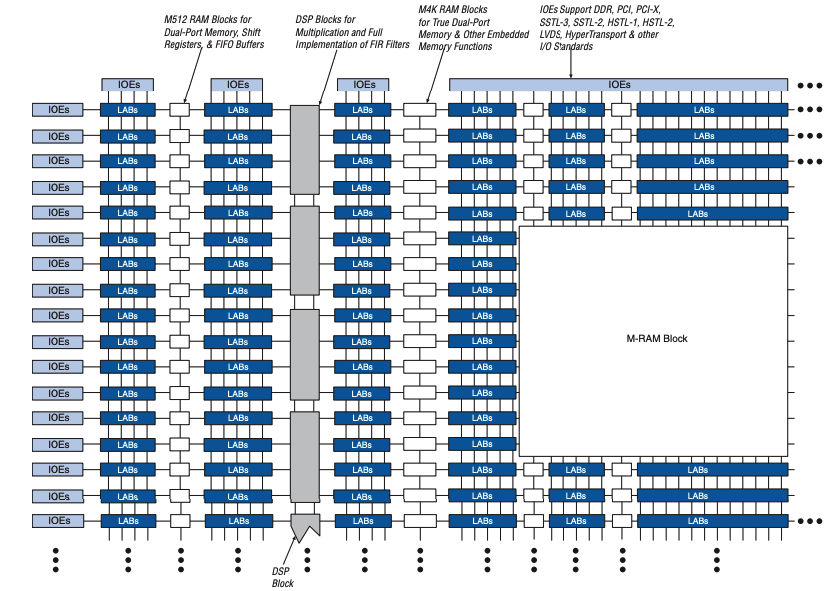

Blokdiagram af EP2S60F1020I4

Arrangeret som et todimensionelt programmerbart stof, EP2S60F1020I4-arkitekturen er sammensat af gentagne kolonner af Logic Array-blokke forbundet gennem et hierarkisk routing-netværk.Indlejret i det logiske stof er M512 RAM-blokke til lille dual port-hukommelse, skifteregistre og FIFO-funktioner, sammen med større M4K RAM-blokke, der understøtter ægte dual port-hukommelse og generel indlejret lagring.En centraliseret M RAM-blok giver højere tæthed på chiphukommelsen til bulkdatabuffring.Dedikerede DSP-blokke er placeret nær midten for at understøtte multiplikation og filteroperationer uden at forbruge generelle logiske ressourcer.Input- og outputelementer er fordelt rundt om enhedens omkreds, hvilket muliggør understøttelse af flere signalstandarder og højhastighedsgrænseflader, samtidig med at der opretholdes afbalanceret adgang til den interne logik og hukommelsesstruktur.

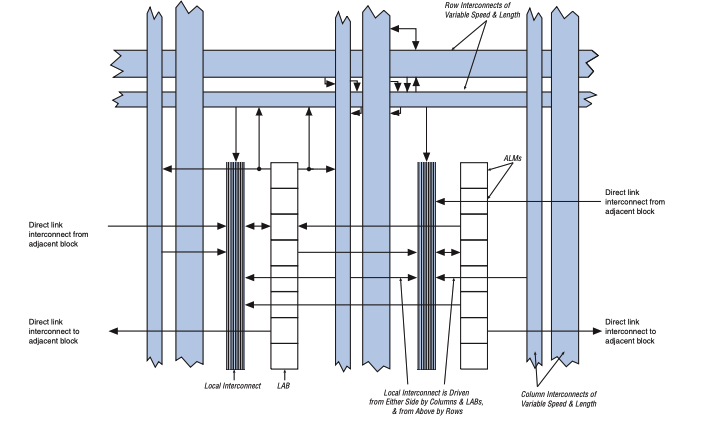

LAB-struktur af EP2S60F1020I4

EP2S60F1020I4-strukturen er organiseret omkring en Logic Array-blok og grupperer flere Adaptive Logic-moduler, der er forbundet via lokale, række- og kolonneforbindelser af varierende længder og hastigheder.Hver LAB er forbundet med tilstødende blokke gennem direkte forbindelser, der reducerer routingforsinkelse for nabologik.Lokale sammenkoblingslinjer giver korte stier med lav latens i LAB'en, mens række- og kolonneforbindelser muliggør signalfordeling på tværs af større områder af enheden.Lodrette forbindelser tillader signaler at passere mellem LAB'er over og under, hvilket understøtter fleksibel logikplacering og forudsigelig signalruting i hele det programmerbare struktur.

Anvendelser af EP2S60F1020I4

Udstyr til telekommunikationsinfrastruktur

EP2S60F1020I4 bruges i fast kommunikationsudstyr, der styrer kontinuerligt dataflow og struktureret signalhåndtering.Dens store logiske kapacitet understøtter opgaver såsom pakkebehandling, rammestyring og timingkoordinering inden for basestationer og netværksknuder.Det brede input- og outputområde tillader direkte forbindelse til flere datastier og kontrolgrænseflader.

Højtydende indlejrede computersystemer

I indlejrede computerplatforme kombinerer denne enhed kontrollogik, databevægelse og behandlingsfunktioner i en enkelt programmerbar enhed.Det understøtter parallelle operationer, der hjælper med at håndtere komplekse arbejdsbelastninger, samtidig med at systemets adfærd er forudsigelig.Dette gør den velegnet til indlejrede systemer, der kræver tæt integration og stabil ydeevne.

Industriel automation og kontrolsystemer

EP2S60F1020I4 anvendes i automationssystemer, hvor koordineret kontrol og hurtig reaktion er påkrævet.Det understøtter realtidsovervågning, sekventering og kontrollogik for maskiner og procesudstyr.Dens struktur tillader flere kontrolsløjfer og datastier at fungere sammen uden interferens.

Dataindsamling og signalbehandlingsplatforme

Denne enhed er velegnet til platforme, der indsamler og behandler store mængder digitale data.På chip-hukommelsen understøtter buffering og mellemlagring, mens parallel logik muliggør struktureret datahåndtering.Disse egenskaber hjælper med at opretholde ensartet dataflow i måle- og behandlingssystemer.

Netværks- og omskiftningsudstyr

Det høje antal tilgængelige input- og outputben gør det muligt for EP2S60F1020I4 at interface med flere porte og styresignaler.Det understøtter faste netværkssystemer, der kræver stabil datarouting og omskiftningsadfærd.Enheden håndterer koordinerede signalveje, mens den opretholder forudsigelig timing.

Luft- og rumfarts- og forsvarssystemer med bred temperaturdrift

Det understøttede temperaturområde tillader brug i systemer, der er udsat for skiftende termiske forhold.Enheden understøtter stabil drift i miljøer, hvor der kræves ensartet adfærd over lange driftsperioder.Dette gør den velegnet til hardware installeret i kontrollerede og feltbaserede platforme.

Fordele og ulemper ved EP2S60F1020I4

Fordele

• Høj logisk tæthed understøtter kompleks digital systemintegration

• Stort antal brugerinput- og outputben forenkler bred systemgrænseflade

• Betydelig chiphukommelse reducerer afhængigheden af eksterne hukommelsesenheder

• Bredt driftstemperaturområde understøtter brug i kontrollerede og barske miljøer

• Forudsigelig timing-adfærd understøtter stabil og gentagelig systemdrift

Ulemper

• Højere strømforbrug sammenlignet med programmerbare enheder med lavere tæthed

• Stor FBGA-pakke øger kortlayoutkompleksiteten

• Kræver omhyggelig strøm- og termisk styring i tætte designs

• Ikke egnet til applikationer, der har brug for kompakte pakker eller pakker med lavt antal ben

EP2S60F1020I4 Alternativer

Varenummer	Producent	Nøglefunktioner	Brug Case/Noter
EP2S60F1020I5	Intel	High-density Stratix II FPGA med et stort antal logiske elementer og indlejrede hukommelsesblokke.Designet til overflademontering og pålidelig drift på tværs af industrielle temperaturområder.	Anvendes i telekommunikationsinfrastruktur, højhastighedsdatabehandling og avancerede indlejrede systemer, der kræver stærk computerydeevne.
EP2S60F1020C4	Intel	Kommerciel temperatur Stratix II FPGA tilbyder den samme kernearkitektur og hukommelsesressourcer som industrielle versioner, optimeret til kontrollerede miljøer.	Velegnet til netværkshardware, dataindsamlingssystemer og computerplatforme, der bruges under indendørs eller regulerede forhold.
EP2S60F1020C4N	Intel	Denne variant bevarer Stratix II højtydende logikarkitektur, mens den understøtter kompakt overflademonteret emballage til tætte PCB-layouts.	Velegnet til store indlejrede platforme, kommunikationssystemer og designs, der kræver høj logisk tæthed med effektiv brug af bordplads.

Om Intel

Intel er en global teknologivirksomhed, der er kendt for at designe digitale platforme, der bruges på tværs af computer-, kommunikations- og indlejrede systemer.Dens produktportefølje dækker programmerbar logik, processorer, hukommelsesløsninger og understøttende software, der muliggør fleksibelt systemdesign og lang levetid.Intel fokuserer på skalerbare arkitekturer, der understøtter en bred vifte af ydeevne- og integrationsbehov, fra indlejret kontrol til store datadrevne platforme.Virksomheden vedligeholder omfattende teknisk dokumentation og udviklingsøkosystemer, der understøtter pålideligt design, validering og langsigtet systemvedligeholdelse på tværs af mange applikationsdomæner.

Konklusion

EP2S60F1020I4 skiller sig ud for sin høje logiske tæthed, brede I/O-understøttelse og stærke on-chip hukommelsesressourcer.Du kan bruge den til at håndtere komplekse kontrol- og dataopgaver, mens timing-adfærden holdes forudsigelig.Dens fleksible I/O-banker gør det nemmere at forbinde forskellige grænseflader og signalstandarder.Den store FBGA-pakke understøtter tætte designs, selvom den kræver omhyggelig planlægning.Med understøttelse af brede temperaturområder passer den til systemer, der har brug for stabil drift over tid.Samlet set giver det dig en solid balance mellem ydeevne, integration og pålidelighed.
