EPF10K30ATC144-1 FPGA: Funktioner, applikationer, programmering og alternativer forklaret

Denne vejledning handler om EPF10K30ATC144-1, en type FPGA-chip.Det forklarer, hvad chippen er, hvordan den fungerer, og hvor den kan bruges.Du lærer om dens vigtigste funktioner som indbygget hukommelse, fleksible logiske blokke og support til både 3,3V og 5V systemer.Det viser også, hvordan man bruger chippen i projekter som lyd/videosystemer, industrielle maskiner og medicinsk udstyr.Det inkluderer trin-for-trin-installationsinstruktioner, del-sammenligninger og designværktøjer til at hjælpe dig med at forstå og arbejde med denne FPGA let.

Katalog

Hvad er EPF10K30ATC144-1?

De EPF10K30ATC144-1 er medlem af FLEX10K FPGA -familien, designet til at levere indlejret programmerbar logik med moderat kompleksitet og høj fleksibilitet.Denne enhed er bygget ved hjælp af 0,3-mikron CMOS SRAM-teknologi og understøtter cirka 30.000 brugbare porte og inkluderer 1.728 logiske elementer organiseret i logiske array-blokke (LABS).Det fungerer ved 3,3V.Hastighedskvaliteten –1 version tilbyder relativt hurtig drift med kernefrekvenser op til ca. 166 MHz.Enheden integrerer indlejrede array-blokke (EABS) til on-chip hukommelse, hvilket forbedrer databehandlings- og kontroloperationer i indlejrede design.Det er vidt brugt i industriel kontrol, kommunikation og ældre indlejrede systemer, det giver en programmerbar løsning med stærk I/O-support og tilstrækkelig logisk kapacitet til en bred vifte af midterste niveau applikationer.FLEX10K-familien var en af ​​de første FPGA-linjer, der kombinerede SRAM-baserede logik og indlejrede RAM-blokke, hvilket gav skalerbare muligheder fra 10K til over 200k systemporte.Med TTL-kompatible I/OS og indlejrede hukommelsesblokke tilbyder FLEX10K-enheder en afbalanceret kombination af logikdensitet, integration og ydeevne for ældre designøkosystemer.

Leder du efter EPF10K30ATC144-1?Kontakt os for at kontrollere den aktuelle lager, ledetid og prisfastsættelse.

EPF10K30ATC144-1 CAD-modeller

EPF10K30ATC144-1 Symbol

EPF10K30ATC144-1 Fodaftryk

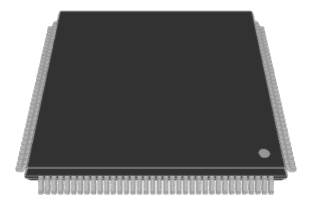

EPF10K30ATC144-1 3D-model

EPF10K30ATC144-1-funktioner

• Arkitektur med høj densitet

EPF10K30ATC144-1 er bygget ved hjælp af Altera's Flex 10K-arkitektur, der tilbyder op til 69.000 systemporte og 1.728 logiske elementer (LES).Disse logiske elementer tjener som byggesten til implementering af logiske funktioner og digitale design.Denne høje logikdensitet understøtter moderat komplekse digitale systemer såsom tilstandsmaskiner, små processorer og controller -logik på en enkelt chip.

• Embedded Array Blocks (EAB)

Denne enhed inkluderer flere indlejrede array -blokke, der leverer ca. 12,3 kilobits RAM.Hver EAB tilbyder 2.048 bit, der kan konfigureres som RAM eller ROM, der understøtter bitbredder op til 256. Disse blokke tillader hurtig og fleksibel hukommelsesintegration inde i FPGA uden at indtage logiske elementer, hvilket gør det ideelt til buffering, opslagstabeller og små datalagring inden for chippen.

• Genkonfigurerbar SRAM-baseret logik

EPF10K30ATC144-1 bruger SRAM-teknologi til sin programmerbare logik.Dette betyder, at det kan omprogrammeres et ubegrænset antal gange, hvilket er værdifuldt under prototype og systemopgraderinger.Du kan teste, ændre og verificere deres kredsløbsfunktionalitet flere gange inden den endelige implementering.

• 3.3V kerneoperation med 5V tolerant I/O

Denne FPGA fungerer med en 3,3V-forsyning til intern logik, men understøtter 5V-tolerante I/O-stifter.Denne dobbeltspændingskompatibilitet sikrer, at enheden sikkert kan interface med Legacy 5V-komponenter, samtidig med at den moderne lavspændingseffektivitet opretholder kernefunktioner.Det forenkler design af blandet spændingssystem uden at have brug for niveauskiftere.

• Højhastighedsur

Enheden understøtter driftsfrekvenser op til 166,67 MHz, hvilket muliggør hurtig databehandling og signalhåndtering i tidskritiske applikationer.Denne høje maksimale frekvens gør EPF10K30ATC144-1 velegnet til højhastighedskontrolsystemer, kommunikation og indlejrede computeropgaver.

• Standby -tilstand med lav effekt

FPGA har lavt statisk strømforbrug med standby -strøm, der typisk er mindre end 0,5 Ma.Dette gør det muligt at bruge enheden i energisensitive applikationer, hvor tomgangseffekten skal minimeres, såsom bærbare instrumenter eller systemer med strømbesparende tilstande.

• Kommerciel temperaturområde

Det er vurderet til en 0, C til +70 ° C temperaturområde, der passer til standard kommercielle miljøer.Dette sikrer pålidelig drift under typiske indendørs forhold uden at kræve industrielle kvalitetstemperaturspecifikationer.

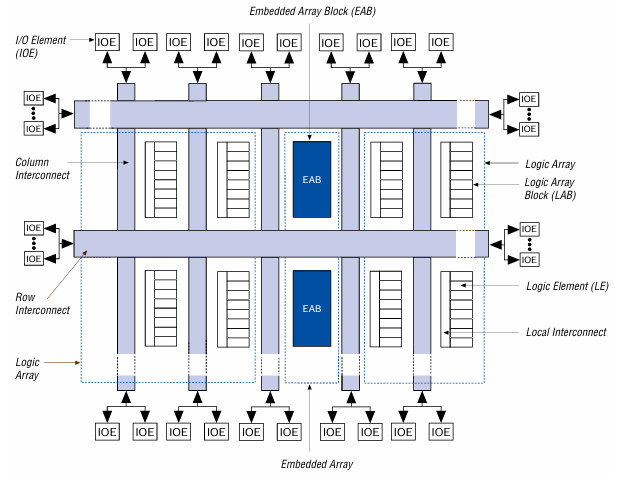

Flex 10K enhedsblokdiagram

Diagrammet repræsenterer den interne arkitektur af en Flex 10K FPGA-enhed, specifikt EPF10K30ATC144-1.I kernen af ​​enheden er det indlejrede array, der består af to primære typer komponenter: logiske array -blokke (laboratorier) og indlejrede array -blokke (EAB'er).Labs består af flere logiske elementer (LES), der håndterer generelle logiske funktioner.Hver LE er forbundet via en lokal sammenkobling, hvilket tillader fleksibel logikimplementering i laboratoriet.

Omkring laboratorierne er de indlejrede array -blokke (EAB'er), vist i mørkeblå.Dette er hukommelsesblokke med høj densitet, der bruges til funktioner som RAM eller ROM, hvilket muliggør indlejret databehandling eller buffering direkte inden for FPGA-stoffet.Kolonne- og rækkeforbindelsen muliggør kommunikation mellem laboratorier, EAB'er og I/O -elementer (IOE) placeret omkring chipens omkreds.Disse sammenkoblinger understøtter komplekse routingstier og er vigtige for dataflow på tværs af forskellige logiske sektioner.

Hver IOE forbinder den interne logik til eksterne stifter, så enheden kan interface med andre systemkomponenter.Strukturen er modulær og symmetrisk og tilbyder effektivt layout til routing og skalerbarhed.I EPF10K30ATC144-1 giver dette arrangement mulighed for en afbalanceret blanding af programmerbar logik og indlejret hukommelse, ideel til digitale systemer med medium-kompleksitet, der har brug for hurtig datahåndtering og fleksibel logikkonfiguration.

EPF10K30ATC144-1-specifikationer

Type	Parameter
Fabrikant	Altera/Intel
Serie	Flex-10Ka®
Emballage	Bulk
Delstatus	Aktiv
Antal laboratorier/CLB'er	216
Antal I/O.	102
Spænding - Forsyning	3V ~ 3.6V
Monteringstype	Overflademontering
Driftstemperatur	0 ° C ~ 70 ° C (TA)
Pakke / sag	144-LQFP
Leverandørenhedspakke	144-tqfp (20x20)
Basisproduktnummer	EPF10K30

EPF10K30ATC144-1-applikationer

Digital lyd / videobehandling

EPF10K30ATC144-1 er velegnet til lyd- og videobehandlingsopgaver på grund af dets indlejrede array-blokke (EAB'er), der giver on-chip RAM.Denne funktion giver mulighed for buffering, midlertidig opbevaring og datamanipulation direkte inden for FPGA.Mange bruger ofte denne FPGA til at håndtere lydstrømafkodning, pixelmanipulation eller timing af digital videogrænseflade.Dens moderate logiske kapacitet og I/O -fleksibilitet muliggør integration med codecs, timingcontrollere og synkroniseringslogik i multimediesystemer.

Industrielle kontrolsystemer

I industriel automatisering kan EPF10K30ATC144-1 fungere som en central controller eller intelligent I/O-interface.Dens programmerbare logik understøtter implementering af tilstandsmaskiner, sensorgrænseflader, dataindsamling og seriel kommunikationsprotokoller som SPI eller RS-485.Tilgængeligheden af ​​on-chip RAM og stort I/O-antal gør det velegnet til styring af flere kontrolsignaler i programmerbare logiske controllere (PLC'er), motordrev eller robotundersystemer.

Medicinsk udstyr

Medicinsk udstyr kræver præcis, rekonfigurerbar logik for at håndtere specialiserede datastrømme.Denne FPGA kan bruges til signalkonditionering, filtrering og behandling af analoge sensorindgange i applikationer som EKG, ultralyd eller billeddannelsessystemer.Dens forudsigelige latenstid og fleksible programmering gør det ideelt til at integrere proprietære algoritmer eller databehandlingstrin før yderligere mikrokontroller eller DSP -håndtering.

Automotive og Aerospace Electronics

I bilindustri-dashboards, avionik og luftfartsstyringsenheder blev EPF10K30ATC144-1 ofte brugt til grænsefladesensorer, styring af diagnostik eller implementering af kommunikationsprotokoller.Dens omprogrammerbare karakter fik lov til at justere logisk efterudvikling eller under systemvalidering.Delens I/O -fleksibilitet gjorde det i stand til at bygge bro mellem ældre busser og moderne kommunikationssystemer, mens de opretholder stabilitet i robuste miljøer.

Kommunikations- og netværkssystemer

Takket være dens evne til at implementere brugerdefinerede serielle protokoller og datafiltreringslogik fandt EPF10K30ATC144-1 brug i ældre telekomsystemer og netværks bagplan.Dens indlejrede RAM understøtter buffering og pakkeoverskriftsanalyse, mens logiske blokke kan implementere skiftegler eller paritetskontrol.Det fungerede som et limlogisk element og hjalp med at integrere processorer, switches og signalstier i kommunikationsinfrastruktur.

EPF10K30ATC144-1 lignende dele

• EPF10K30AQI208-3

EPF10K30AQI208-3 er et stærkt alternativ til EPF10K30ATC144-1, der tilbyder det samme logiske elementantal (1.728 LES) og indlejret hukommelse (~ 12,3 kbit), men med en større 208-polet QFP-pakke.Det øger antallet af tilgængelige I/O -stifter til 147, hvilket gør det ideelt til applikationer, der kræver flere eksterne forbindelser.Med en industriel kvalitet –3 hastighedsvurdering fungerer den pålideligt på tværs af et bredere temperaturområde på –40 ° C til +85 ° C.Dette gør det velegnet til robuste miljøer inden for telekom, kontrolsystemer og robuste industrielle installationer.Dens udvidede I/O og driftsområde gør det til en praktisk opgradering til design, der vokser ud af den 144-polede TQFP-konfiguration.

• EPF10K30AQI240-3

EPF10K30AQI240-3 er en anden kompatibel FPGA i Flex 10K-familien, der tilbyder højere I/O-densitet med en 240-polet QFP-pakke og 189 I/O-stifter.Ligesom ATC144-1 opretholder den 1.728 logiske elementer og 12,3 kbit indlejret RAM.Dens –3 hastighedskvalitet sikrer ensartet ydelse ved industrielle temperaturer, hvilket gør det til et pålideligt valg for systemer med brede miljømæssige udsving.Det er velegnet til applikationer med høj pin-tæller, såsom komplekse kontrolpaneler, indlejrede videosystemer og ældre computing-grænseflader.

• EPF10K30AQC240-3

EPF10K30AQC240-3 giver også 189 I/O-stifter i et 240-polet QFP-layout og opretholder kernearkitekturen på 1.728 LES og ~ 12 kbit on-chip RAM.Selvom det nu er anført som forældet, er det stadig en levedygtig udskiftning i systemer, hvor det mekaniske fodaftryk og signalpinout af den 240-polede QFP er nødvendig.Det er funktionelt identisk med AQI240-3, men bruges typisk i kommercielle temperaturanvendelser.Denne del er værdifuld til ældre hardware-vedligeholdelse, især hvor drop-in mekanisk kompatibilitet med det 240-polede layout er nødvendigt, og det er ikke muligt at købe nye designs.

EPF10K30ATC144-1 Programmeringstrin

1. Opret og kompiler designet

Begynd med at designe din digitale logik ved hjælp af en HDL som VHDL eller Verilog.Brug softwareværktøjer såsom Altera Quartus II eller Max+Plus II til at bygge projektet.Når dit design er afsluttet, skal du kompilere det for at generere programmeringsfiler.Du får en .SOF-fil til SRAM-baseret JTAG-konfiguration og en .POF-fil, hvis du vil programmere en seriel EEPROM til power-up-belastning.

2. Vælg konfigurationsmetoden

Der er to hovedmåder til at konfigurere EPF10K30ATC144-1.Til midlertidig programmering under test eller udvikling skal du bruge JTAG -konfiguration med .sof -filen.For permanent eller automatisk konfiguration på systemstart skal du bruge den passive serielle metode ved at indlæse .pof -filen i en ekstern EEPROM (som EPC2).

3. Tilslut og programmer enheden

Hvis du bruger JTAG, skal du tilslutte et programmeringskabel (f.eks. USB-Blaster) til JTAG-overskriften.Åbn Quartus -programmør, indlæs .sof -filen og programmer enheden direkte.For passiv seriel skal du tilslutte EEPROM til FPGA og bruge quartus til at programmere .pof -filen til EEPROM.Ved power-up sender EEPROM bitstream til FPGA.

4. Omprogrammet, når det er nødvendigt

EPF10K30ATC144-1 kan omprogrammeres når som helst via JTAG.Du kan også opdatere EEPROM -indholdet for at ændre opstartkonfigurationen.Dette er nyttigt til feltopdateringer eller designforbedringer.

5. Bekræft programmeringssucces

Efter programmering skal du kontrollere FPGAs statusstifter (nstatus og conf_done) for at bekræfte vellykket konfiguration.Du kan også køre funktionelle tests eller bruge debugging -værktøjer som SignalTap for at sikre, at logikken fungerer som tilsigtet.

EPF10K30ATC144-1 fordele

• Høj integration med indlejret RAM

EPF10K30ATC144-1 integrerer omkring 30.000 systemporte og 1.728 logiske elementer sammen med ca. 12 kbits indlejret RAM.Disse indlejrede array -blokke (EAB'er) tillader hurtigere og mere forudsigelige hukommelsesoperationer sammenlignet med distribueret RAM.Dette hjælper med at forenkle logisk design, især i applikationer, der kræver buffering, opslagstabeller eller lille datalagring, hvilket forbedrer både ydelse og ressourceudnyttelse.

• Blandet spændingskompatibilitet

En af de stærke fordele ved denne enhed er dens evne til at operere med 3,3V forsyning, mens den understøtter 5V-tolerant I/OS.Denne Multivolt ™ I/O -funktion gør FPGA fleksibel til integration i systemer, der bruger både Legacy 5V -logik og moderne 3.3V -komponenter.Det er nyttigt i industrielle eller kommunikationssystemer, hvor spændingsniveauer varierer på tværs af delsystemer.

• Let rekonfiguration

Fordi den bruger SRAM-teknologi, kan EPF10K30ATC144-1 let omprogrammeres ved hjælp af enten JTAG eller passive serielle metoder.Du kan opdatere logiske funktioner i marken eller under udvikling uden at udskifte chippen.Dette reducerer omkostningerne og giver mulighed for fremtidige opgraderinger eller fejlrettelser efter implementering.

• Indbygget JTAG og hurtig udvikling

Enheden inkluderer indbygget JTAG-support, der muliggør grænse-scanningstest og programmering i systemet.Dette er værdifuldt til fremstilling af test og fejlsøgning.Sammenlignet med traditionel ASIC-udvikling reducerer ved hjælp af denne FPGA også design-omdrejningstiden i høj grad, hvilket gør den ideel til hurtig prototype og små-til-medium-produktionsløb.

• Effektiv routing og performance arkitektur

Flex 10K -arkitekturen, der bruges i denne enhed, inkluderer FastTrack® -routing, bærekæder til aritmetisk logik og urtræer, der sikrer forudsigelig timing og effektiv ydelse.Med sin –1-hastighedskvalitet kan chippen fungere op til ca. 166 MHz, hvilket er velegnet til mange midt-performance-applikationer, såsom signalstyring, datahåndtering og protokolgrænseflade.

EPF10K30ATC144-1 Emballagedimensioner

• Pakningstype: TQFP -144 (tynd quad flad pakke, 144 pins)

• Montering: Overflademontering

• Kropsstørrelse: 20 mm × 20mm (inklusive kundeemner)

• Pin tonehøjde: 0,80 mm (afstand mellem pincentre)

• Kropslængde (eksklusive kundeemner): 12.00mm (nominel)

• Kropsbredde (eksklusive kundeemner): 12.00mm (nominel)

• Samlet tykkelse: Op til 1,20 mm

• Kropstykkelse: Ca. 0,95 mm

• Blylængde: 0,45 mm til 0,75 mm

• Ledbredde: 0,30 mm til 0,45 mm

• Siddeplanhøjde (A1): 0,05 mm til 0,15 mm

EPF10K30ATC144-1 Producent

EPF10K30ATC144-1 er fremstillet af Altera , en pioner inden for programmerbare logiske enheder og den originale udvikler af Flex 10K FPGA -serien.Altera blev grundlagt i 1983 og blev førende inden for feltprogrammerbar Gate Array (FPGA) innovation, der introducerede nogle af de tidligste og mest anvendte programmerbare logiske løsninger i branchen.I 2015 blev Altera erhvervet af Intel Corporation, som fortsatte med at understøtte og integrere Alteras FPGA -produktlinjer under sin programmerbare Solutions Group (PSG).Selvom Altera blev lanceret i 2024 som et separat Intel-datterselskab, forbliver EPF10K30ATC144-1 en arv FPGA, der afspejler Alteras originale teknik og produktionsekspertise.

Konklusion

EPF10K30ATC144-1 er en nyttig og fleksibel FPGA-chip med god hukommelse, stærke logiske funktioner og evnen til at arbejde med både nye og gamle systemer.Du kan omprogrammere det når som helst, hvilket gør det godt til test og opdateringer.Det er let at oprette forbindelse og fungerer godt i mange slags elektronik, fra fabriksmaskiner til netværksværktøjer.Selvom det er en ældre del, hjælper det stadig i mange projekter, hvor der er behov for pålidelige og omprogrammerbare chips.
