EPM570F256C5 CPLD: Funktioner, programmering, alternativer og applikationer

Denne guide forklarer alt hvad du har brug for at vide om EPM570F256C5, en lille, men kraftfuld programmerbar chip fra Intels MAX® II -familie.Det er lavet til elektronik, der skal tænde øjeblikkeligt, bruge lidt strøm og arbejde pålideligt uden at have brug for ekstra hukommelseschips.I denne vejledning lærer du om chipens funktioner, hvordan den fungerer indeni, hvor den bruges, hvordan man programmerer det, og hvorfor det er bedre end andre lignende chips.Uanset om du bygger en smart enhed eller kontrollerer maskiner, hjælper denne vejledning dig med at forstå, hvordan EPM570F256C5 kan få dit design til at fungere bedre og hurtigere.

Katalog

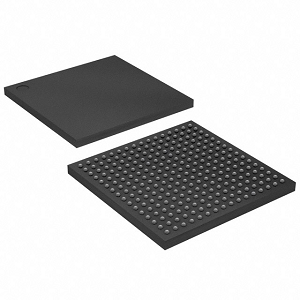

EPM570F256C5 Oversigt

De EPM570F256C5 er en højtydende CPLD fra Intels MAX® II-familie, der er skræddersyet til applikationer, der kræver ikke-flygtig konfiguration, lavt strømforbrug og øjeblikkelig kapacitet.Bygget på en 180 nm flash-baseret CMOS-proces integrerer den 440 makroceller og understøtter op til 160 bruger I/O-stifter, hvilket gør den ideel til logikdesign til moderat densitet.Enheden fungerer ved enten 2,5V eller 3,3V og opnår en maksimal urfrekvens på 304 MHz med en typisk udbredelsesforsinkelse på ca. 5,4 ns.EPM570F256C5 understøtter in-system-programmerbarhed (ISP) gennem JTAG, hvilket tillader let konfigurationsopdateringer, selv efter implementering.Som en del af MAX® II-serien drager det fordel af forbedret Multi-Voltame I/O-support og pålidelig opstartpræstation uden behov for ekstern boot ROM.Understøttet af Intels Quartus® II -softwarepakke har du adgang til robuste designværktøjer og simuleringsfunktioner til strømlinet integration.

Hvis du planlægger at bruge EPM570F256C5 i dine skalerbare indlejrede systemer, er det nu et godt tidspunkt at placere en bulkordre hos os, så vi kan sørge for, at du har en stabil forsyning, når du har brug for det.

EPM570F256C5 CAD -modeller

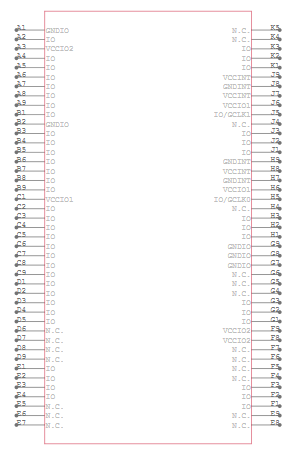

EPM570F256C5 Symbol

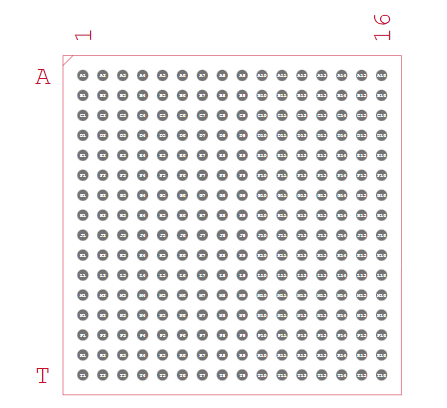

EPM570F256C5 fodaftryk

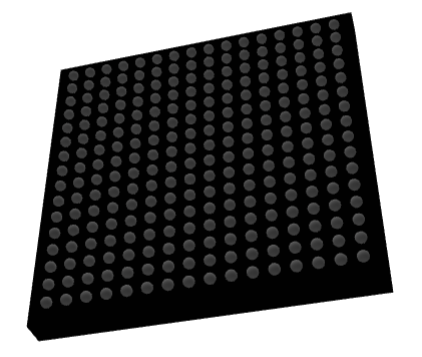

EPM570F256C5 3D -model

EPM570F256C5 -funktioner

• Makroceller: EPM570F256C5 integrerer 440 makroceller, der tjener som byggesten til implementering af komplekse logiske funktioner og brugerdefinerede digitale design i et kompakt fodaftryk.

• Programmerbare I/O -stifter: Denne enhed leverer op til 160 brugerkonfigurerbare input/output-stifter, hvilket tillader fleksibel grænseflade med eksterne komponenter, sensorer og systemer til forskellige applikationskrav.

• Højhastighedsydelse (Op til 304 MHz): Med understøttelse af urfrekvenser op til 304 MHz og lav udbredelsesforsinkelse på ca. 5,4 ns sikrer det hurtig signalbehandling og højhastighedslogisk udførelse i tidsfølsomme applikationer.

• Flash-baseret ikke-flygtig konfiguration: Bygget med flashhukommelse bevarer enheden sin konfiguration, selv efter strøm-off, hvilket giver øjeblikkelig kapacitet uden at kræve eksterne boot-ROM'er eller konfigurationsenheder.

• Programmerbarhed i systemet (ISP): EPM570F256C5 understøtter JTAG-baseret programmering, hvilket gør det muligt for dig at programmere eller omprogrammere enheden direkte på kredsløbskortet, hvilket letter hurtig udvikling og opdateringer.

• Indlejret bruger flashhukommelse (UFM): Det inkluderer 8 kbits ikke-flygtige UFM-lagring, der kan bruges til at gemme data, enhedsindstillinger eller kalibreringskonstanter sikkert inden for chippen.

• Multi-spænding I/O-kompatibilitet: Enheden understøtter en lang række logiske niveauer, herunder 1,5V, 1,8V, 2,5V og 3,3V, som tillader problemfri integration med forskellige digitale systemer og grænseflader.

• Ultra-lav standby-strømforbrug: Med standbystrømme så lave som 25 µA er enheden optimeret til energieffektivitet, hvilket gør den ideel til batteridrevet og lavt effekt indlejret systemer.

• Hot-Socketing support : CPLD kan sikkert indsættes eller fjernes fra et live -system uden at forårsage elektrisk skade eller datakorruption, hvilket forbedrer systemets vedligeholdelighed og fleksibilitet.

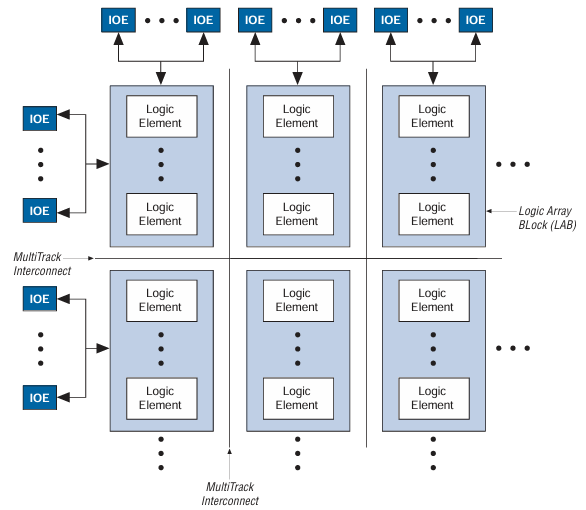

EPM570F256C5 blokdiagram

Blokdiagrammet for EPM570F256C5 viser et struktureret layout, der er typisk for CPLD (kompleks programmerbar logikenhed) arkitektur fra Intels MAX® II -familie.Kernen i diagrammet er flere logiske array -blokke (LABS), der hver består af flere logiske elementer (LES) stablet lodret.Disse logiske elementer er bygningsenhederne, der udfører logiske operationer såsom og, OR, XOR og flip-flops til opbevaring.

Omkring laboratorierne er IOE (input/outputelementer) placeret langs toppen, venstre og nederste kanter.Disse IOES administrerer kommunikation mellem enhedens interne logik og eksterne stifter.Hver IOE er knyttet gennem multitrack -sammenkoblinger, der giver signaler mulighed for at rejse over CPLD og forbinde ethvert logisk element med andre eller med input/output -stifter.Dette fleksible routingsystem er nøglen til at aktivere de brugerdefinerede logiske funktioner, der program til enheden.

EPM570F256C5 -specifikationer

Type	Parameter
Fabrikant	Altera/Intel
Serie	Max® II
Emballage	Bakke
Delstatus	Aktiv
Programmerbar type	I systemprogrammerbar
Forsinkelsestid TPD (1) Max	5,4 ns
Spændingsforsyning - intern	2,5V, 3,3V
Antal logiske elementer/blokke	570
Antal makroceller	440
Antal I/O.	160
Driftstemperatur	0 ° C ~ 85 ° C (TJ)
Monteringstype	Overflademontering
Pakke / sag	256-BGA
Leverandørenhedspakke	256-fbga (17x17)
Basisproduktnummer	EPM570

EPM570F256C5 -applikationer

Kunstig intelligens (AI) systemer

EPM570F256C5 bruges ofte som en kontrolbro i AI -hardwareplatforme, styring af timing, koordinering og perifer kommunikation.Det giver limlogik, der hjælper med at synkronisere datastrømme mellem behandlingsenheder og hukommelsesmoduler i AI -inferensmotorer og acceleratorer.

5G kommunikationsinfrastruktur

I 5G-basestationer og netværkshardware hjælper denne CPLD med at implementere brugerdefinerede logiske funktioner til højhastighedssignaluting og protokolstyring.Dens øjeblikkelige kapacitet og brug af lav effekt gør det velegnet til kantbehandling og latenstidskritiske miljøer.

Cloud computing hardware

EPM570F256C5 bruges i server- og sky -systemer til at styre strømsekventering, termisk overvågning, brætstyringsfunktioner og sikre bagagerumsmekanismer.Dens ikke-flygtige natur sikrer, at systemlogikken er umiddelbart tilgængelig under opstartcyklusser.

Trådløse kommunikationsenheder

Det fungerer som en protokoloversætter eller kontrolmodul i trådløse routere og signalrepeatere, hvor brugerdefineret digital logik er nødvendig for at understøtte forskellige grænsefladestandarder og signalhåndtering.

Industriel automatisering og kontrolsystemer

EPM570F256C5 understøtter kontrol og sensorgrænseflade i PLC'er, motoriske controllere og fabriksautomationsmoduler.Dens robuste flash-baserede logik- og ISP-funktioner gør det nemt at opdatere insfeltet uden at fjerne hardware.

Internet of Things (IoT) enheder

Dens ultra-low Power Standby-tilstand og lille fodaftryk gør det perfekt til kompakte, batteridrevne IoT-enheder.Det understøtter logiske opgaver som datafiltrering, tilstandsovervågning og tilslutningsmuligheder, der er brodannelse til smart hjem eller miljøsensorer.

Medicinsk udstyr

Fundet i diagnostiske instrumenter og overvågningsudstyr kontrollerer EPM570F256C5 timing, prøveudtagningsoperationer og enhedsgrænseflade.Dens pålidelighed og flash-baserede logikdragskritiske medicinske miljøer, hvor der er behov for nøjagtighed og øjeblikkelig opstart.

EPM570F256C5 lignende dele

• EPM570F256C5RR

• EPM570GF100C5N

• EPM570F256I5N

EPM570F256C5 programmeringstrin

1. Installer Quartus II -software: Installer Quartus II -softwaren fra Intels officielle websted.Sørg for, at du vælger en version, der er kompatibel med MAX II -serien og dit operativsystem.Dette værktøj vil blive brugt til at designe logik, kompilere dit projekt og programmere EPM570F256C5 -enheden.

2. Opret et nyt projekt : Open Quartus II og opret et nyt projekt ved at specificere projektkataloget, navn og designfil på topniveau.Under enhedsvalg skal du vælge EPM570F256C5 for at matche det mål CPLD, du programmerer.

3. Indtast designet (skematisk eller HDL): Udvikl din digitale logik ved hjælp af enten skematiske diagrammer eller HDL -kode (VHDL/Verilog).Tildel de korrekte pin -placeringer i henhold til din PCB -skematiske for at sikre korrekt signalrutning til enhedens I/O.

4. Sammenlign designet: Kør en fuld samling af projektet.Dette trin kontrollerer for designfejl, syntetiserer logikken og genererer programmeringsfiler, specifikt .pof -filen (programmererobjektfil), som kræves for at konfigurere CPLD.

5. Opret programmeringshardware: Tilslut din USB-Blaster-programmør til pc'en og målstyrets JTAG-interface.Bekræft, at forbindelserne til TDI, TDO, TCK og TMS er nøjagtige, og at korrekte spændingsniveauer og pull-up modstande anvendes i henhold til Intels JTAG-specifikationer.

6. Konfigurer programmereren i Quartus: Start programmeringsværktøjet fra Quartus.Klik på "Hardwareopsætning" og vælg den tilsluttede USB-Blaster.Tilføj den tidligere genererede .pof -fil til programmeringsvinduet, og sørg for EPM570F256C5 -enheden korrekt genkendes.

7. Program enheden: Marker afkrydsningsfeltet ved siden af ​​den anførte EPM570F256C5 -enhed, og klik på start for at begynde programmering.Overvåg statens status, og bekræft, når den er færdig, bekræft, at der vises en "vellykket" meddelelse, der angiver, at CPLD nu er konfigureret korrekt.

8. Kontroller og debug (valgfrit): Valgfrit kan du køre en JTAG-kædetest for at verificere enhedsforbindelse eller bruge SignalTap Logic Analyzer-funktioner til kørselstidsfejlfinding af dit design, hvilket hjælper med at bekræfte korrekt funktionalitet efter programmering.

EPM570F256C5 fordele

Lavt strømforbrug

EPM570F256C5 tilbyder ultra-lav standbystrøm (ned til 25 µA), hvilket gør det mere effektive end mange andre CPLD'er.Dette er en stor fordel i batteridrevet og altid-på-indlejrede systemer, hvor der er behov for at bevare energi.

Instant-on funktionalitet

Takket være sin ikke-flygtige flash-baserede arkitektur driver denne CPLD øjeblikkeligt op uden at have brug for en ekstern konfiguration ROM.Dette reducerer drastisk opstart af systemet, især vigtigt i sikkerhedskritiske applikationer.

Høj I/O -tælling

Med op til 160 programmerbare I/O -stifter giver EPM570F256C5 flere grænsefladeindstillinger end mange andre enheder i sin klasse, hvilket understøtter komplekse tilslutningsbehov uden at kræve yderligere komponenter.

Højhastighedsydelse

Det leverer hurtig logisk udførelse med driftsfrekvenser op til 304 MHz og en typisk forplantningsforsinkelse på ca. 5,4 ns, hvilket overgår sammenlignelige CPLD'er i timing-følsomme applikationer som kommunikation og signalstyring.

In-system programmerbarhed (ISP)

Enheden kan programmeres eller omprogrammeres direkte på kredsløbskortet ved hjælp af JTAG, hvilket muliggør hurtig udvikling, fjernopdateringer og feltvedligeholdelse uden at fjerne enheden.

Bruger Flash Memory (UFM)

EPM570F256C5 inkluderer 8 kbits indlejret ikke-flygtig hukommelse til brugerdefinerede data, såsom kalibreringsindstillinger eller krypteringsnøgler, der tilbyder mere designfleksibilitet og datalagring end mange andre CPLD'er.

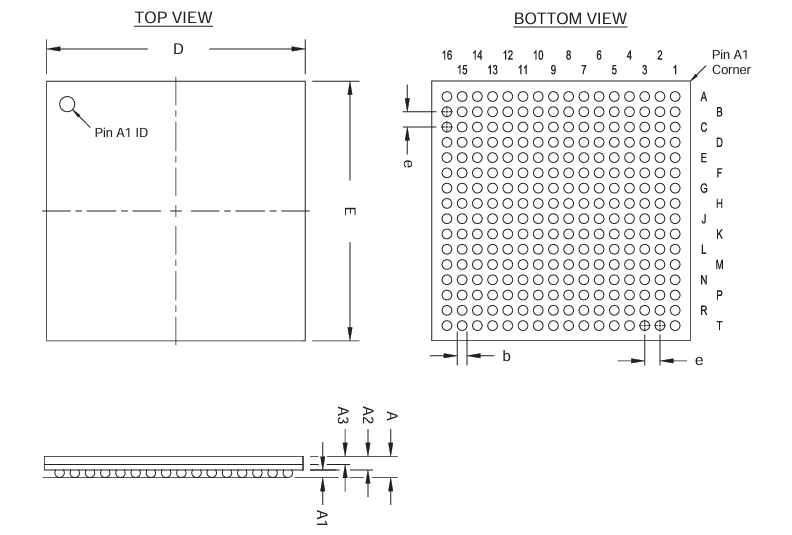

EPM570F256C5 Emballagedimensioner

Pakningsdimensioner

	Millimeter
	Min.	Nom.	Maks.
EN	—	—	2.20
A1	0,30	—	—
A2	—	—	1,80
A3	0,70 ref
D	17,00 BSC
E	17,00 BSC
b	0,50	0,60	0,70
e	1,00 BSC

Pakkeoversigt

EPM570F256C5 Producent

EPM570F256C5 er fremstillet af Intel Corporation , en af ​​verdens førende halvlederfirmaer.Efter Intels erhvervelse af Altera i 2015 er EPM570F256C5 oprindeligt en del af Alteras MAX® II CPLD -familie siden blevet produceret, støttet og distribueret under Intel -mærket.Intel fortsætter med at sikre produktionsstandarder af høj kvalitet, langsigtet tilgængelighed og robust softwarestøtte gennem sin Quartus® Prime Design Suite.Med Intels omfattende globale infrastruktur og engagement i programmerbar logisk innovation drager EPM570F256C5 fordel af løbende tekniske ressourcer, pålidelige forsyningskæder og integration i moderne digitale systemdesign på tværs af industrielle, kommunikation og indlejrede applikationer.

Konklusion

EPM570F256C5 er et smart valg for mennesker, der bygger elektroniske produkter, der skal starte hurtigt, spare strømmen og arbejde problemfrit.Det mister ikke sine indstillinger, når de er slukket, og du kan omprogrammere det lige på kredsløbskortet ved hjælp af JTAG.Med støtte til mange spændingsniveauer og ekstra hukommelse inde er det nyttigt i masser af områder som AI, sky -systemer, fabrikskontrol og medicinsk udstyr.Støttet af Intels betroede kvalitets- og designværktøjer hjælper denne chip med at gøre projekter lettere og mere pålidelige.Hvis du planlægger et nyt produkt, er det nu et godt tidspunkt at placere en bulkordre for EPM570F256C5, så du har altid dem klar, når det er nødvendigt.
