EPM7128ATC100-10 Oversigt over programmerbar logikchip

At arbejde med digitale systemer betyder ofte, at du har brug for fleksibel logik, der kan tilpasse sig forskellige signalveje og styreopgaver.EPM7128ATC100-10 giver dig en programmerbar logikløsning, der kan konfigureres til at styre timing, routing og logisk kontrol i elektroniske systemer.Med 128 makroceller og tusindvis af brugbare logiske porte kan du bygge brugerdefinerede logiske funktioner inde i en kompakt enhed.Dens overflademonteringspakke passer nemt på moderne printkort, mens stabil timing og fleksible input- og outputforbindelser hjælper dig med at håndtere mange typer digitale kontrolopgaver i indlejrede systemer.

Katalog

EPM7128ATC100-10 Oversigt

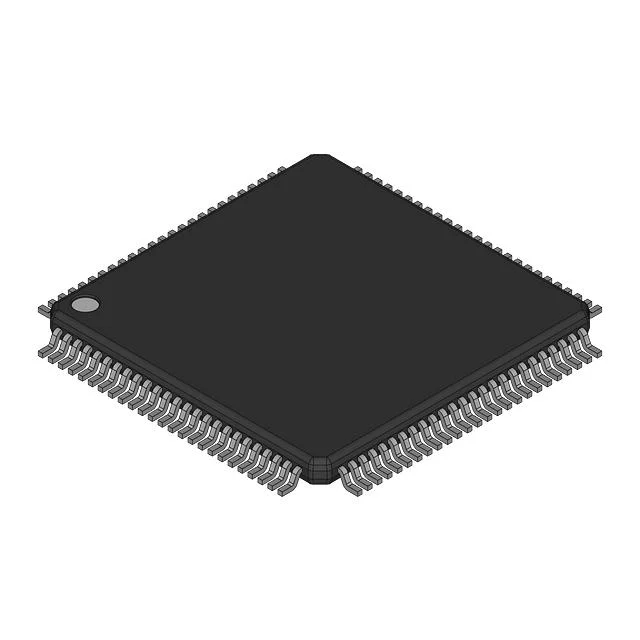

EPM7128ATC100-10 er en programmerbar logikenhed designet til at implementere konfigurerbare digitale kontrolfunktioner i indlejrede elektroniske systemer.Enheden indeholder 128 makroceller og omkring 2500 logiske porte, der giver designere mulighed for at skabe brugerdefinerede logiske kredsløb såsom kontrollogik, grænsefladestyring og tilstandsmaskiner.Dens struktur organiserer programmerbar logik i flere logiske array-blokke, der er forbundet via et internt routing-netværk, der distribuerer signaler på tværs af enheden.Den fungerer fra et forsyningsområde på 3 V til 3,6 V og understøtter udbredelsesforsinkelse på op til 10 ns, hvilket muliggør forudsigelig logisk timing.100-bens TQFP-pakken understøtter kompakt overflademontering i kredsløbsdesign med begrænset plads.

Leder du efter EPM7128ATC100-10?Kontakt os for at tjekke det aktuelle lager, leveringstid og priser.

Pin-konfiguration af EPM7128ATC100-10

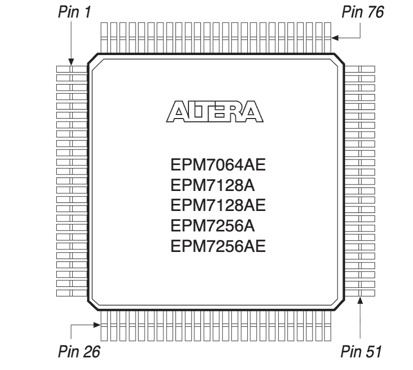

Firkantet pakkelayout præsenterer en quad flad enhed med metalledninger, der strækker sig fra alle fire sider af kroppen.Pin-numre er arrangeret sekventielt rundt om omkredsen, begyndende med pind 1 i øverste venstre hjørne og fortsætter langs hver side i rækkefølge, indtil de sidste pinde vises på de resterende kanter.Hjørneindikatorer markerer nøgleorienteringspunkter, der bruges til korrekt placering af enheden på et printkort.Det midterste område indeholder enhedsidentifikationsmærker forbundet med MAX 7000A programmerbare logikfamilien.Ledningsafstand og symmetrisk arrangement understøtter installationen af overflademontering og gør det muligt for hver ekstern pin at forbindes med signalrouting på kortet.

Pin-Out eksempel på EPM7128ATC100-10

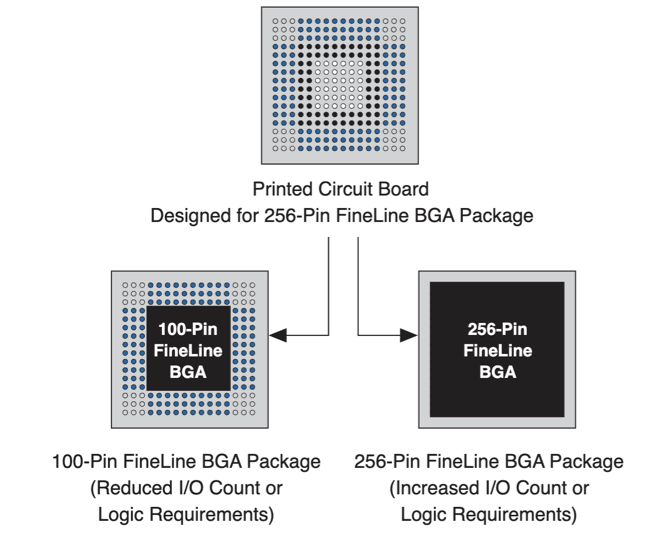

Pin-arrangement viser et fælles printkortlayout, der understøtter flere FineLine BGA-pakkestørrelser.Et centralt borddesign, der oprindeligt var forberedt til et 256-bens FineLine BGA-fodaftryk, er vist med et tæt gitter af loddekugler.Layoutet gør det muligt at placere en mindre 100-bens FineLine BGA-enhed inden for det samme benfelt, mens kompatible routingforbindelser bevares.De ydre kuglepositioner forbliver ubrugte, når den mindre pakke er installeret, mens det fulde gitter bruges til den større enhed.Dette arrangement muliggør et enkelt printdesign til at understøtte enheder med forskellige input-outputtællinger eller logiske krav uden at ændre printkortets layout.

Funktioner af EPM7128ATC100-10

Programmerbar logisk arkitektur

Enheden bruger en makrocellebaseret programmerbar logikstruktur, der gør det muligt at konfigurere digitale kredsløb efter fremstilling.Hver makrocelle kan implementere kombinationslogik eller registrerede logiske funktioner, hvilket giver designere fleksibilitet, når de bygger kontrolstier, signalrutelogik og timingkredsløb.Denne arkitektur gør det muligt at integrere flere diskrete logiske funktioner i én enhed, mens forudsigelig logisk adfærd bevares.

Strukturerede logiske arrayblokke

Interne logiske ressourcer er organiseret i logiske array-blokke, der grupperer makroceller og deler routingressourcer.Dette arrangement forenkler intern signalfordeling og hjælper med at opretholde en stabil logisk drift på tværs af enheden.Signaler kan dirigeres mellem blokke gennem et internt sammenkoblingsnetværk, der understøtter komplekse digitale logiske arrangementer.

Bred ind- og udgangsforbindelse

Op til fireogfirs input- og outputben gør det muligt for enheden at forbinde direkte med flere digitale signaler i et indlejret system.Disse ben kan konfigureres til input, output eller tovejsdrift afhængigt af designkravet.Denne fleksibilitet gør det muligt for enheden at styre kommunikationen mellem processorer, hukommelsesenheder og perifere logiske kredsløb.

Hurtig logisk respons

Enheden understøtter udbredelsesforsinkelse på op til ti nanosekunder, hvilket muliggør responsiv digital logikadfærd.Denne timing-ydelse understøtter kontrolfunktioner, der kræver ensartet signalomskiftning og pålidelig synkronisering med andre digitale komponenter i systemet.

Elektrisk omprogrammerbar logik

Konfigurationen lagres ved hjælp af elektrisk sletbar programmerbar teknologi, der gør det muligt at opdatere enhedslogikken, når systemkravene ændres.Designere kan ændre digital logik under udvikling eller systemvedligeholdelse uden at udskifte hardwarekomponenten.

Lavspændingsdrift

Drift inden for et forsyningsområde på tre volt til tre komma seks volt gør det muligt for enheden at integrere med mange moderne digitale systemer.Dette spændingsområde understøtter stabile logiske niveauer og bibeholder samtidig kompatibilitet med almindelige digitale grænsefladestandarder.

Kompakt overflademonteringspakke

Enheden leveres i en hundrede ben tynd quad flad pakke designet til overflademontering.Det kompakte pakkefodaftryk hjælper med at spare bordplads og understøtter automatiserede fremstillingsprocesser, der bruges i moderne elektronisk produktion.

Integreret digital kontrolfunktion

Ved at kombinere programmerbar logik, fleksibel routing og konfigurerbare input- og outputforbindelser kan enheden udføre forskellige digitale kontrolopgaver.Den kan erstatte flere diskrete logiske kredsløb, mens den bibeholder stabil signaladfærd på tværs af indlejrede elektroniske designs.

EPM7128ATC100-10 Tekniske specifikationer

Produktegenskab	Attributværdi
Producent	Altera (Intel)
Spændingsforsyning - intern	3V ~ 3,6V
Leverandørenhedspakke	100-TQFP (14x14)
Serie	MAX® 7000A
Programmerbar type	EE PLD
Pakke/etui	100-TQFP
Pakke	Bulk
Driftstemperatur	0°C ~ 70°C (TA)
Antal makroceller	128
Antal logiske elementer/blokke	8
Antal I/O	84
Antal porte	2500
Monteringstype	Overflademontering
Forsinkelsestid tpd(1) Maks	10 ns
Basisproduktnummer	EPM7128
RoHs status	RoHS ikke-kompatibel
Moisture Sensitivity Level (MSL)	3 (168 timer)
REACH-status	REACH upåvirket
ECCN	EAR99
HTSUS	8542.39.0001

Enhedsblokdiagram af EPM7128ATC100-10

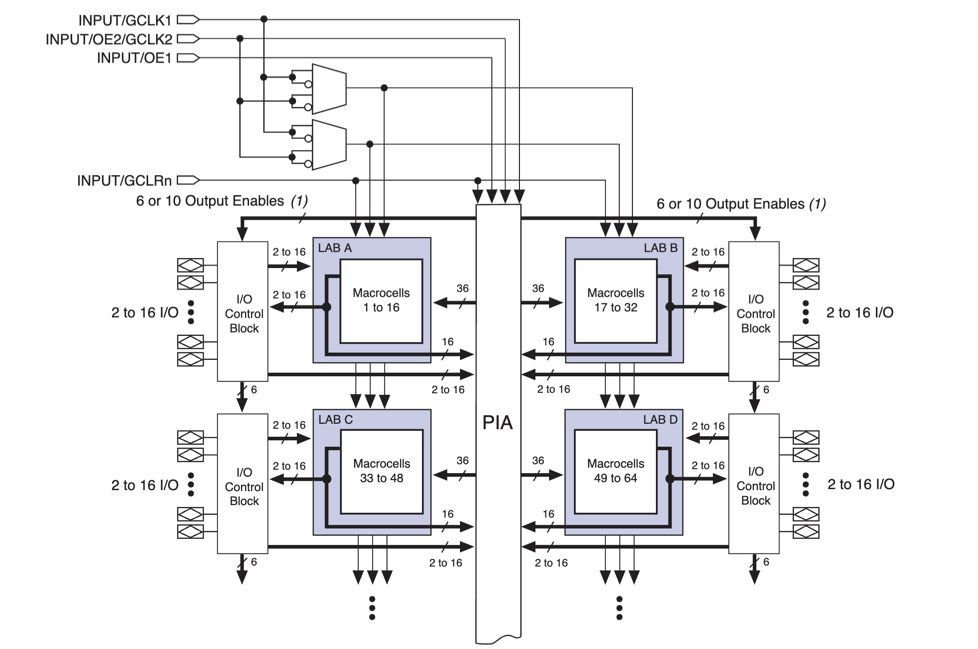

Diagrammet illustrerer den interne logiske arkitektur, der bruges af MAX 7000A CPLD-enheder såsom EPM7128ATC100-10.Strukturen er organiseret omkring flere Logic Array Blocks mærket LAB A, LAB B, LAB C og LAB D, som hver indeholder grupper af makroceller, der implementerer programmerbare logiske funktioner.Disse makroceller understøtter kombinationslogik og registrerede logiske operationer i enheden.Logic Array-blokkene er forbundet gennem et centralt programmerbart interconnect-array, der dirigerer signaler mellem logiske sektioner.Hver Logic Array-blok forbindes til en I O-kontrolblok, der styrer enhedens input- og outputben.Globale styresignaler, herunder clock-indgange, udgangsaktiveringssignaler og globale klare input, kommer ind fra toppen af ​​arkitekturen og distribuerer styresignaler over den interne logiske struktur for at koordinere enhedens drift.

Macrocell af EPM7128ATC100-10

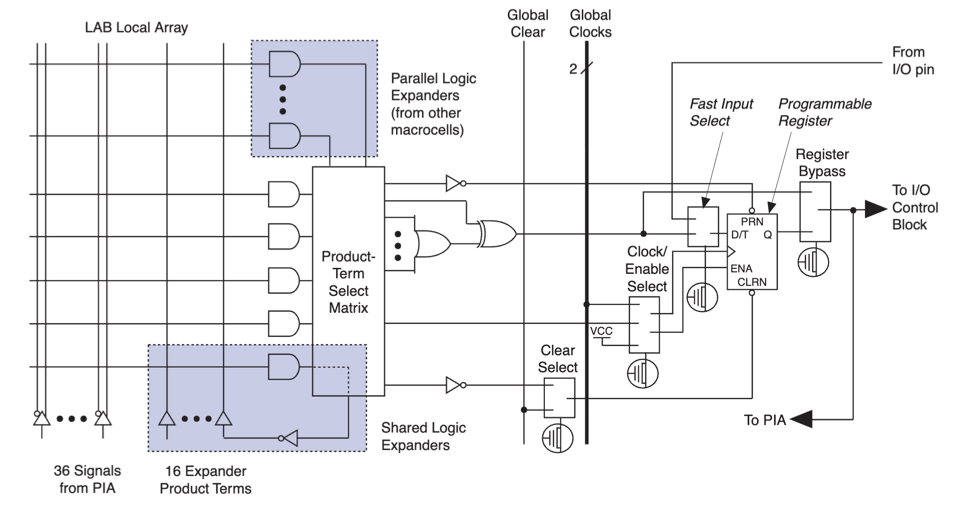

Logiske signaler kommer ind i makrocellen fra det programmerbare sammenkoblingsarray gennem seksogtredive routinglinjer forbundet til det lokale LAB-array.En produktudvalgsmatrix kombinerer disse signaler med op til seksten udvidede produktudtryk for at skabe programmerbare logiske funktioner.Parallelle logikudvidelser tillader yderligere termer fra tilstødende makroceller, mens delte logikudvidelser distribuerer ekstra produkttermer på tværs af logikarrayblokken for at øge den logiske kapacitet.Udgangsstier leverer et programmerbart register, der fungerer med globalt ur og klare kontrollinjer, hvilket tillader enten registreret eller direkte kombinationsoutput.En hurtig input-valgsti accepterer signaler fra en ekstern I O-pin, og en register-bypass-sti tillader signalet at passere uden clocket lagring.De endelige udgangssignaler dirigeres enten til I O-kontrolblokken for eksterne ben eller tilbage til det programmerbare sammenkoblingsarray for intern signalruting.

Anvendelser af EPM7128ATC100-10

Indlejret systemkontrollogik

Programmerbare logiske enheder som denne bruges ofte til at implementere tilpasset kontrollogik i indlejrede systemer.Det kan koordinere timing-forhold mellem processorer, sensorer og kommunikationsenheder, samtidig med at det opretholder et stabilt signalflow på tværs af systemet.

Industriel automationscontrollere

Automationsudstyr kræver ofte dedikeret logik til at styre sensorer, relæer og aktuatorsignaler.Enheden kan programmeres til at håndtere kontrolsekvenser, sikkerhedstjek og signaldirigeringsopgaver, der bruges i automatiserede maskiner og overvågningssystemer.

Telekommunikationsgrænsefladelogik

Kommunikationsudstyr bruger programmerbar logik til at styre signalrouting mellem processorer og interfacekredsløb.Enheden kan understøtte digital switching, protokolhåndtering og signalbehandling, der hjælper med at opretholde pålidelig kommunikation mellem systemkomponenter.

Forbrugerelektronik kontrolkredsløb

Digitale forbrugerprodukter er ofte afhængige af kompakte logiske enheder til at koordinere interne operationer.Enheden kan styre timing, inputbehandling og signalstyring inden for elektroniske produkter såsom multimedieudstyr, hjemmeelektronik og perifere enheder.

Digital Signal Routing og Interface Management

Systemer, der kombinerer flere digitale undersystemer, kræver kontrolleret signalruting mellem komponenter.Den programmerbare logikstruktur giver designere mulighed for at skabe tilpasset routinglogik, der dirigerer signaler mellem hukommelse, processorer og eksterne grænseflader.

State Machine Implementation

Mange elektroniske systemer er afhængige af statsmaskiner til at styre operationelle sekvenser.Enheden kan implementere disse tilstandsbaserede kontrolstrukturer ved hjælp af programmerbare logiske stier, der reagerer på inputbetingelser og timinghændelser.

Erstatning for diskrete logiske komponenter

Flere separate logiske porte og styrekredsløb kan ofte konsolideres i én programmerbar enhed.Denne tilgang reducerer kortkompleksiteten, samtidig med at den tillader, at logisk adfærd justeres gennem konfigurationsopdateringer, når systemkravene ændres.

Fordele og ulemper ved EPM7128ATC100-10

Fordele

• Fleksibel programmerbar logik giver designere mulighed for at implementere brugerdefinerede digitale kredsløb

• Hurtigere udviklingscyklus sammenlignet med faste logiske enheder

• Kompakt integration af flere logiske funktioner inden for en enkelt enhed

• Pålidelig drift med relativt lav udbredelsesforsinkelse til kontrollogiske opgaver

• Understøtter flere input- og outputforbindelser gennem 84 I/O-ben

• Omprogrammerbar arkitektur tillader designopdateringer under udvikling

• Velegnet til at erstatte flere diskrete logiske IC'er i indlejrede systemer

Ulemper

• Lavere logisk tæthed sammenlignet med moderne FPGA-enheder

• Begrænsede interne ressourcer i forhold til nyere programmerbare logikfamilier

• Begrænset driftstemperaturområde sammenlignet med industrielt udstyr

• En version, der ikke er i overensstemmelse med RoHS, kan begrænse brugen i nogle moderne miljøkonforme designs

EPM7128ATC100-10 Alternativer

Varenummer	Producent	Nøglefunktioner	Brug Case/Noter
EPM7128ATC100-12F	Altera	MAX 7000A familie CPLD med 128 makroceller og omkring 2.500 brugbare logiske porte.Bruger elektrisk sletbar programmerbar logikteknologi og en 100-bens TQFP-pakke med mange programmerbare I/O-forbindelser.	Anvendes til digital kontrollogik, busgrænsefladelogik og systemlimlogik, hvor flere digitale funktioner skal implementeres i én programmerbar enhed.
EPM7128ATC100-6	Altera	CPLD med højere hastighed fra MAX 7000A-arkitekturen.Giver programmerbare makroceller, interne routingressourcer og fleksible digitale input- og outputben.	Velegnet til timing-følsom digital logik, grænsefladestyring og indlejrede kontrolsystemer, der kræver hurtigere logisk respons.
EPM7128ATC144-10	Altera	CPLD-enhed, der bruger MAX 7000A-arkitektur med ikke-flygtig konfigurationshukommelse og en større pakke, der understøtter flere I/O-forbindelser til digital systemintegration.	Fælles i industrielle styrekort, kommunikationshardware og programmerbare logiske kontrolopgaver, hvor yderligere eksterne signaler skal håndteres.

Om Altera (Intel)

Altera var et halvlederfirma kendt for at udvikle programmerbare logiske enheder, der blev brugt i digitale systemer og indlejret elektronik.Virksomheden specialiserede sig i feltprogrammerbare gate-arrays og komplekse programmerbare logiske enheder, der giver designere mulighed for at implementere brugerdefinerede digitale kredsløb inden for en enkelt komponent.Dets produktfamilier blev meget brugt i kommunikationsudstyr, computerplatforme, industrielle kontrolsystemer og forbrugerelektronik.I 2015 blev virksomheden en del af Intel, hvor dens programmerbare logikteknologier fortsat udvikles og integreres i datacenter, netværk og indlejrede computerplatforme.

Konklusion

EPM7128ATC100-10 er en programmerbar logisk enhed designet til at håndtere konfigurerbare digitale kontrolopgaver i elektroniske systemer.Den kombinerer 128 makroceller og en intern routingstruktur, der giver dig mulighed for at bygge brugerdefinerede logiske funktioner inde i en kompakt chip.Enheden organiserer sine logiske ressourcer gennem logiske array-blokke, der forbinder gennem et programmerbart routing-netværk.Dens pin-konfiguration og kompakte TQFP-pakke understøtter overflademonteringsdesign, der bruges i moderne printkort.Du kan bruge denne enhed til at styre signalrouting, logisk sekvensering og kontrolfunktioner på tværs af mange digitale applikationer.Denne fleksibilitet hjælper med at forenkle kredsløbsdesign og samtidig holde systemets adfærd forudsigelig.
