Motor Control Unit (ECU): Funktioner, symptomer, test og fejlfindingsvejledning

En motorstyringsenhed (ECU) er som hjernen i din bils motor.Det samler information fra forskellige sensorer omkring motoren og bruger disse oplysninger til at kontrollere ting som brændstofbrug, luftstrøm og gnisttiming.Denne guide forklarer, hvordan ECU fungerer, dækker forskellen mellem ældre analoge ECU'er og moderne digitale, beskriver, hvordan ECU'er varierer i forskellige typer køretøjer, og hjælper dig med at genkende, hvornår din ECU muligvis ikke fungerer korrekt.Det viser dig også, hvordan du tester en ECU ved hjælp af et simpelt værktøj kaldet et multimeter, hvilket gør fejlfinding lettere og sikrere.

Katalog

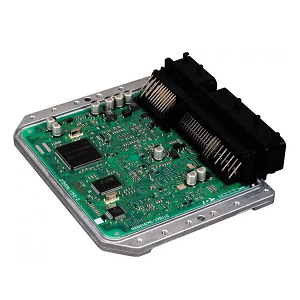

Hvad er en motorstyringsenhed (ECU)?

De Motor Control Unit (ECU) er en vigtig del af moderne biler, der hjælper motoren med at køre glat og effektivt.Det samler information fra sensorer og foretager hurtige justeringer af ting som brændstofbrug, tændingstiming og luftstrøm.Disse ændringer hjælper motoren med at fungere godt og bruge mindre brændstof.Hvis ECU holder op med at fungere korrekt, kan bilen have problemer som langsom acceleration, ved hjælp af for meget brændstof eller endda motorfejl.ECU har flere dele, herunder en lille computerchip, kredsløbskort og andre elektroniske stykker.Chippen kører speciel software, der styrer, hvordan motoren fungerer.Denne software kan opdateres eller ændres for at forbedre bilens ydelse eller løse problemer.

Motorstyringsenheder (ECU) kan opdeles i to hovedtyper baseret på, hvordan de behandler information: analog og digital. Analog ECUS Brug grundlæggende elektriske komponenter som modstande, kondensatorer og transistorer til at kontrollere forskellige motorfunktioner.De arbejder ved at justere spændingsniveauer for at regulere brændstofinjektion, tændingstiming og andre operationer.Disse typer ECU'er findes ofte i ældre køretøjer eller enklere motorsystemer, der ikke kræver hurtige beregninger.Fordi de er afhængige af faste elektriske kredsløb, har analoge ECU'er begrænset fleksibilitet og kan ikke let tilpasse sig skiftende kørselsforhold.Mens de var effektive i tidligere bildesign, er de for det meste blevet erstattet af mere avancerede digitale ECU'er i moderne biler.

Digital ECUSPå den anden side er meget mere sofistikerede.De bruger kraftfulde mikroprocessorer til at indsamle og analysere data fra forskellige sensorer i tide.Disse ECU'er kan hurtigt justere brændstofinjektion, tændingstiming og andre motorparametre baseret på kørselsforhold og forbedre effektiviteten og ydeevnen.Digitale ECU'er er i stand til at håndtere komplekse beregninger, hvilket gør dem nødvendige for moderne køretøjer med avancerede motorstyringssystemer.Da de opererer ved hjælp af software, kan andre opdatere eller ændre dem for at forbedre ydeevnen eller opfylde nye regler.Denne fleksibilitet gør digital ECU'er til en stor del af dagens bilteknologi, hvilket sikrer bedre brændstofeffektivitet og lavere emissioner.

ECU -variabilitet på tværs af forskellige køretøjsmodeller

Hvert moderne køretøj har en motorstyringsenhed (ECU), der hjælper med at styre motoren, men dens kompleksitet afhænger af biltypen.Sportsbiler har avanceret ECU'er, der kontrollerer kraftfulde motordystemer som turboladere, variabel ventiltiming og forskellige køremetoder.Disse ECU'er fungerer meget hurtigt og justerer motorindstillinger i tide til at forbedre hastighed, strøm og ydeevne.Nogle tillader endda chauffører eller mekanik at finjustere motoren til racing eller bedre brændstofeffektivitet.Dette hjælper sportsbiler med at reagere hurtigt på vejforhold og driverindgange, hvilket gør dem mere kraftfulde og dynamiske.

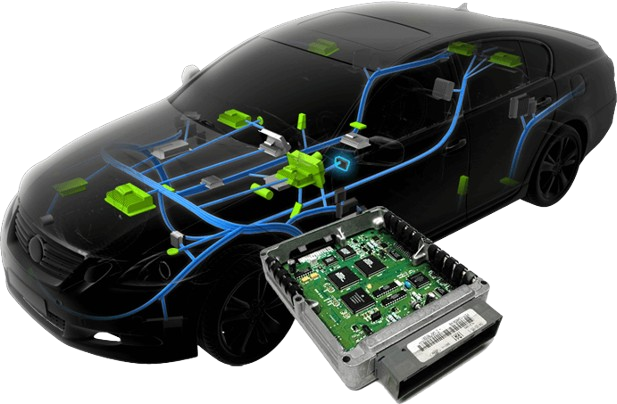

Figur 2. ECU -integration i moderne køretøjer

På den anden side bruger økonomibiler enklere ECU'er, der fokuserer på grundlæggende funktioner som brændstofinjektion, tændingstiming og emissionskontrol.Disse ECU'er er designet til at forbedre brændstofeffektiviteten og sikre, at motoren kører glat i lang tid.Mens de ikke har de avancerede indstillingsmuligheder for sportsbilens ECU'er, spiller de stadig en rolle i at holde motoren i fungere korrekt.Uanset hvor enkel eller kompleks en ECU er, er dens vigtigste job altid det samme: at behandle data fra sensorer og foretage hurtige justeringer, der forbedrer motorens effektivitet, ydeevne og levetid.

Kernefunktioner i motorstyringsenheden (ECU)

Motor Control Unit (ECU) er en vigtig del af motoren.Det hjælper motoren med at fungere godt, bruge brændstof effektivt og forblive pålidelig ved at kontrollere vigtige funktioner:

Variabel ventiltiming (VVT) kontrol

Motorstyringsenheden (ECU) ændrer timingen af, når indtagelse og udstødningsventiler åbnes og tæt for at forbedre, hvordan motoren kører.Ved at justere ventiltimingen baseret på motorhastighed og kørselsforhold hjælper systemet luftstrømning mere glat ind i motorens cylindre.Denne bedre luftstrøm fører til stærkere motorens ydeevne uden at bruge ekstra brændstof.Som et resultat kan motoren producere mere strøm, mens den stadig er effektiv.Systemet hjælper også med at levere stabil strøm på tværs af forskellige hastigheder, hvilket får bilen til at føle sig mere lydhør, når den accelererer.Uanset om køretøjet bevæger sig langsomt i trafik eller fremskynder på motorvejen, hjælper VVT med at sikre, at motoren kører bedst.Dette gør det at køre glattere og sjovere, samtidig med at motoren hjælper motoren med at vare længere.

Udover at forbedre strømmen hjælper VVT også motoren med at bruge mindre brændstof og producere færre emissioner.Ved omhyggeligt at kontrollere, når ventilerne åbnes og lukker, reducerer systemet spildt brændstof og får motoren til at brænde brændstof mere fuldstændigt.Dette sparer ikke kun gas, men hjælper også med at skære ned på forurening.Systemet sænker skadelige gasser, såsom nitrogenoxider (NOx) og ubrændte brændstofpartikler, hvilket gør bilen mere miljøvenlig.Da VVT kan tilpasse sig forskellige køresituationer, holder den motoren i gang effektivt, uanset om føreren er i stop-and-go-trafik eller krydstogt med en stabil hastighed.På grund af disse fordele bruger mange moderne biler VVT -teknologi til at give en god strømbalance, brændstoføkonomi og lavere emissioner, hvilket gør køretøjer både kraftfulde og effektive.

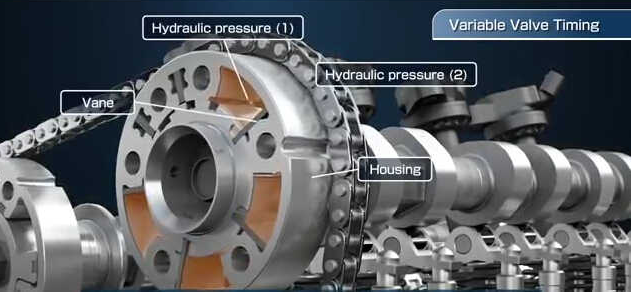

Figur 3. Mekanisme for variabel ventiltiming (VVT) og hydraulisk kontrol

Regulering af luft-brændstofblanding

Motorstyringsenheden (ECU) styrer omhyggeligt, hvor meget brændstof der blandes med luft, før den kommer ind i motoren.Det gør dette ved at bruge information fra forskellige sensorer, såsom MASS Air Flow (MAF) -sensor, der måler mængden af ​​luft, der går ind i motoren.Baseret på disse data beslutter ECU, hvor meget brændstof der skal injiceres for at holde motoren kørende glat.Målet er at holde den rigtige balance mellem luft og brændstof, som normalt er ca. 14,7 dele luft til 1 del brændstof i benzinmotorer.Hvis der er for meget brændstof (en rig blanding), kan det forårsage ekstra brændstofforbrug, kulstofopbygning og forurening.På den anden side, hvis der er for meget luft (en mager blanding), kan motoren overophedes eller blive beskadiget over tid.For at forhindre disse problemer justerer ECU konstant, hvor længe, ​​og hvornår brændstofinjektorerne sprøjter brændstof, sørger for, at motoren får den rigtige blanding, afhængigt af om bilen fremskynder, bremser eller bærer en tung belastning.

Det er også vigtigt at holde den rigtige luftbrændstofbalance for at reducere forurening.Hvis blandingen er korrekt, holdes skadelige gasser som carbonmonoxid (CO), nitrogenoxider (NOX) og uforbrændt brændstof (kulbrinter) på et minimum.Moderne biler bruger et system kaldet lukket brændstofstyring, hvor ECU lytter til iltføler i udstødningsrøret og foretager små ændringer for at holde brændstofblandingen helt rigtig.Dette hjælper bilen med at opfylde strenge forureningsregler og beskytter også vigtige dele som den katalytiske konverter, der renser udstødningsgasser.Nyere teknologier, såsom direkte brændstofinjektion og variabel ventiltiming, hjælper også med at gøre brændstofbrænding mere effektiv.Efterhånden som bilteknologien forbedres, bruger nogle ECU'er nu kunstig intelligens og maskinlæring for bedre at kontrollere luftbrændstofblandingen, hvilket fører til renere, mere brændstofeffektive og mere kraftfulde motorer.

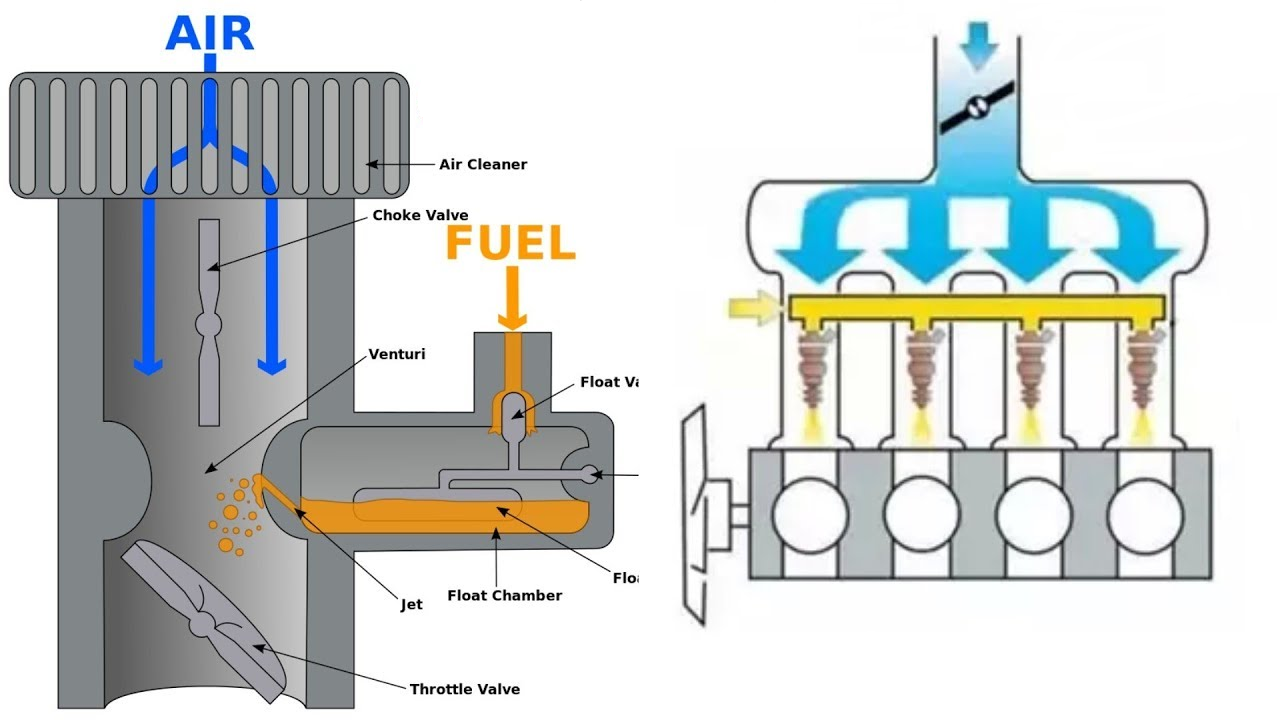

Figur 4. Luftbrændstofblandingsregulering

Tidens timing kontrol

ECU kontrollerer det nøjagtige øjeblik, hvor tændrøret antænder brændstof-luftblandingen inde i motorcylindrene.Denne timing er meget vigtig, fordi den hjælper motoren med at producere mest strøm, mens du bruger brændstof effektivt.Hvis gnisten sker for tidligt eller for sent, kører motoren muligvis ikke glat, hvilket kan føre til lavere ydelse, højere brændstofforbrug og endda skade på motordele.ECU justerer konstant timingen baseret på forskellige faktorer, såsom motorhastighed, temperatur og hvor hård føreren presser gaspedalen.Moderne systemer bruger sensorer og smart teknologi til at foretage disse justeringer, hjælpe motoren med at køre ordentligt i alle slags køresituationer, uanset om bilen går på tomgang, krydstogter eller fremskynder.

En af de vigtigste grunde til, at antændelsestimingen er så vigtig, er at forhindre, at motorbankering, der sker, når brændstofluftsblandingen brænder for tidligt eller ujævnt.Knocking kan skabe for meget pres inde i cylinderen, hvilket kan skade vigtige motordele som stempler og cylindervægge.For at forhindre, at dette sker, bruger ECU specielle sensorer til at detektere bankende og justere timingen for at holde motoren sikker.Korrekt tændingstiming hjælper også med at reducere forurening, da dårlig timing kan føre til, at mere skadelige gasser frigøres fra motoren.Ved omhyggeligt at kontrollere, når tændrøret fyrer, hjælper ECU motoren med at køre glat, vare længere og forblive brændstofeffektiv, samtidig med at den reducerer dens indflydelse på miljøet.

Sensor databehandling

Motor Control Unit (ECU) indsamler konstant information fra forskellige sensorer, der sporer vigtige motorforhold, såsom hvor meget gashåndtaget er åben, hvor hurtigt motoren kører, og mængden af ​​ilt i udstødningen.ECU bruger disse data til at tage hurtige beslutninger, der holder motoren kørende glat.For eksempel, når sensoren for gashåndteringspositionen registrerer en ændring, justerer ECU brændstofforsyningen, så den matcher førerens input, hvilket hjælper bilen med at reagere korrekt.Motorhastighedssensoren hjælper ECU med at kontrollere brændstofindsprøjtning og tændingstiming, hvilket sørger for, at motoren kører effektivt i forskellige hastigheder.I mellemtiden kontrollerer iltføleren, hvor godt brændstoffet brænder, så ECU kan justere luftbrændstofblandingen for at forbedre brændstofeffektiviteten og reducere forurening.Ved konstant at analysere og justere disse faktorer hjælper ECU motoren med at fungere godt, mens den forhindrer unødvendig slid.

Efter indsamling af oplysninger fra sensorerne foretager ECU øjeblikkelige ændringer for at holde motoren til at fungere korrekt og for at undgå problemer.Hvis gashåndtagssensoren registrerer, at føreren hurtigt trykker på gaspedalen, øger ECU brændstoflevering og ændrer tændingstiming for at give den rigtige mængde strøm.På den anden side, når bilen bremser, reducerer ECU brændstofforsyningen for at spare brændstof og lavere emissioner.Hvis iltføleren registrerer, at luftbrændstofblandingen er ubalanceret, justerer ECU den for at forhindre, at motoren kører dårligt eller producerer for meget forurening.Ved kontinuerlig overvågning og reaktion på sensordata holder ECU motoren pålidelig, effektiv og miljøvenlig.Denne konstante kommunikation mellem sensorer og ECU er nødvendig for moderne køretøjer, hvilket hjælper dem med at køre glat under alle kørselsforhold, mens de maksimerer brændstofeffektiviteten og motorens levetid.

Symptomer på en dårlig motorstyringsenhed (ECU)

Hvis ECU ikke fungerer korrekt, kan din bil have problemer med, hvordan motoren kører.At fange disse problemer tidligt kan hjælpe med at forhindre større skade på motoren og andre vigtige dele af køretøjet.

Usædvanlig motoropførsel

Hvis en bils motor ikke kører glat, kan det betyde, at der er et problem med ECU.Et almindeligt tegn er langsom eller svag acceleration, hvor bilen tager længere tid end normalt at fremskynde eller ikke reagerer godt, når man trykker på gaspedalen.Dette kan være frustrerende, især når man prøver at smelte sammen på en vej eller passere et andet køretøj.Motoren kan også føles svagere generelt og kæmper for at opretholde hastighed eller strøm.I nogle tilfælde kan motoren muligvis stoppe og lukke pludselig ved stopskilte, trafiklys eller endda under kørsel.Et andet almindeligt problem er forkert, der føles som pludselig rykk eller ryster, mens bilen bevæger sig.Alle disse problemer kan gøre det vanskeligt at køre og kan betyde, at ECU ikke kontrollerer motoren korrekt.

Disse problemer sker normalt, når ECU ikke korrekt administrerer ting som brændstofinjektion, tændingstiming eller sensordata.Hvis ECU sender for meget eller for lidt brændstof, kører motoren muligvis ikke effektivt, hvilket forårsager groft kørsel og strømtab.Hvis den kontrollerer gnisttimingen forkert, kan motoren fejlagtige eller køre ujævnt.Hvis ECU mislæser sensordata, kan de også foretage dårlige justeringer af motorens luftbrændstofblanding, hvilket fører til flere problemer.Disse problemer gør ikke kun at køre hårdere, men kan også spilde brændstof og øge forurening.Hvis de ikke er kontrolleret, kunne de skade vigtige motordele og føre til dyre reparationer.

Tjek motorlysaktivering

Check Engine Light (CEL) er et af de vigtigste tegn på, at noget i køretøjet kan være forkert, og det kan ofte knyttes til problemer med motorstyringsenheden (ECU).Dette lys er beregnet til at hjælpe chauffører ved at advare dem, når bilen opdager et problem, men nogle gange kan en defekt ECU få den til at tænde af de forkerte grunde.ECU er som bilens hjerne, læser information fra forskellige sensorer og sørger for, at alt kører glat.Hvis ECU har et problem, kan det muligvis forkert læse disse oplysninger og sende fejlkoder, der ikke stemmer overens med det faktiske problem.Dette kan gøre diagnosticering af problemet forvirrende, fordi mekanik kan kontrollere og erstatte dele, der faktisk fungerer fint, når det egentlige problem er med ECU selv.

Hvis cel forbliver i lang tid, og der ikke er nogen klare mekaniske problemer, kan dette betyde, at ECU ikke fungerer korrekt.Normalt tænder Cel, når der er et reelt problem, og i nogle tilfælde kan det endda blinke, hvis problemet er alvorligt.Men når ECU er defekt, forbliver lyset muligvis, selv efter at reparationer er blevet udført eller kan tænde og slukke for tilfældige tidspunkter.Dette kan føre til unødvendige rettelser og frustration, hvis den reelle årsag ikke findes.For at være sikker, kør specielle tests på ECU for at kontrollere, om det fungerer korrekt.Hvis ECU er problemet, kan det muligvis nulstilles, omprogrammeres eller udskiftes for at sikre, at køretøjets advarselssystem fungerer korrekt igen.

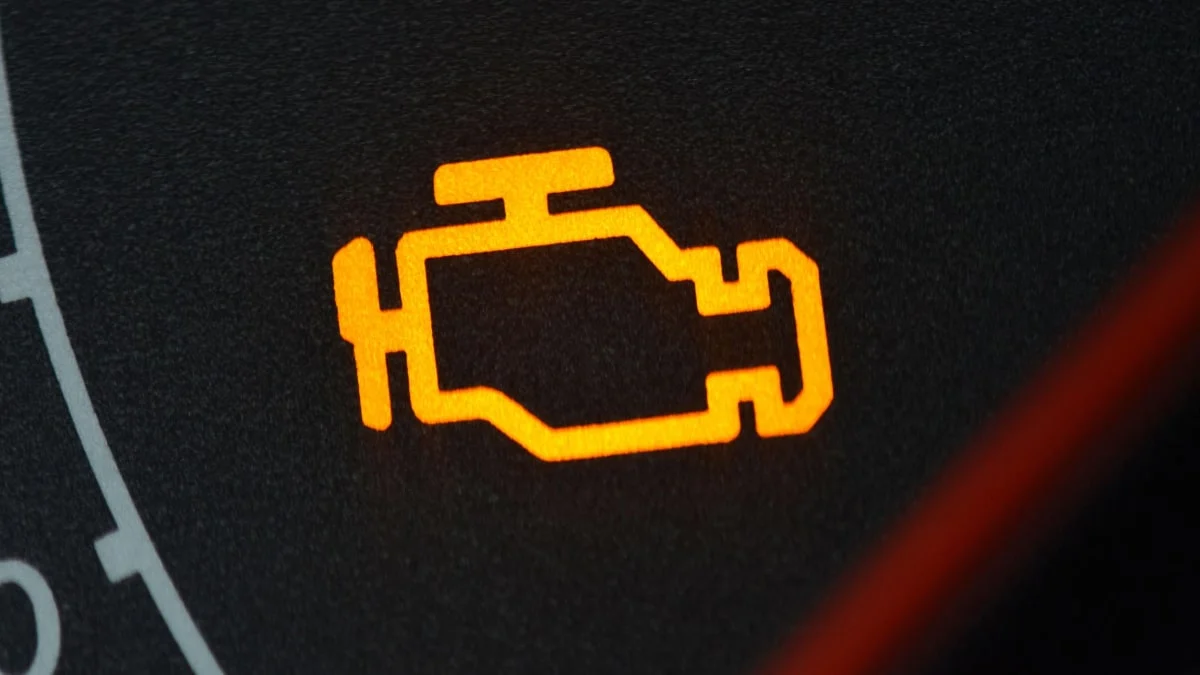

Figur 5. Kontroller motorlys (CEL) og ECU -diagnostik

Øgede emissioner

Motor Control Unit (ECU) er meget vigtig for at kontrollere, hvordan et køretøj brænder brændstof og frigiver emissioner.Når det fungerer korrekt, holder det den rigtige balance mellem brændstof og luft, så motoren kører glat og producerer færre skadelige gasser.Men hvis ECU ikke fungerer korrekt, kan den blandes for meget eller for lidt brændstof med luft, hvilket får motoren til at forbrænde brændstof ineffektivt.Dette kan føre til en stigning i skadelige emissioner, såsom kulilte og andre forurenende stoffer, der forurener luften.En funktionsfejl i ECU kan også få et køretøj til at mislykkes en emissionstest, som kræves mange steder for at sikre, at biler opfylder miljøstandarder.I nogle tilfælde kan en defekt ECU få tyk eller mørk røg til at komme ud af udstødningen, hvilket er et tegn på, at brændstoffet ikke brænder helt.Dette skader ikke kun miljøet, men påvirker også motorens ydelse og kan føre til dyre reparationer, hvis de ignoreres.

Hvis et køretøj begynder at frigive flere emissioner end normalt, kan det være et tegn på, at ECU ikke fungerer som det skal.Driveren bemærker muligvis mere udstødningsrøg, hvilket kan betyde, at brændstof ikke brænder ordentligt.For dieselkøretøjer betyder sort røg ofte for meget brændstof bruges, mens benzindrevne biler muligvis frigiver flere kulstofemissioner, hvis ECU er defekt.Høje emissioner er ikke bare dårlige for miljøet, de kan også påvirke brændstofeffektiviteten og få motoren til at arbejde hårdere end nødvendigt.Dette kan føre til andre problemer, såsom reduceret motorkraft og højere brændstofomkostninger.Hvis emissionerne pludselig stiger, er det vigtigt at kontrollere ECU for at se, om det forårsager problemet.At løse ECU -problemer tidligt kan hjælpe med at forhindre større motorproblemer og sikre, at køretøjet kører effektivt, mens de forbliver inden for juridiske emissionsgrænser.

Hvordan fungerer en motorkontrolenhed?

En motorstyringsenhed (ECU) er hjernen i et moderne køretøj, der er ansvarlig for styring af motorens ydelse og effektivitet.Det samler kontinuerligt data fra forskellige sensorer og foretager justeringer for at optimere brændstofforbrug, emissioner og effekt.Ved at analysere nøgleindgange sikrer ECU, at motoren fungerer glat og sikkert under forskellige kørselsforhold.Et vigtigt input ECU -skærme er motorhastighed (RPM).ECU bruger disse data til at kontrollere brændstofindsprøjtning og tændingstiming, hvilket sørger for, at motoren kører effektivt i forskellige hastigheder.Korrekt timing hjælper med at forbedre brændstoføkonomien og forhindrer banker på motoren, hvilket kan forårsage skade over tid.Gasspositionssensoren fortæller ECU, hvor meget føreren presser på acceleratoren.Baseret på disse oplysninger justerer ECU luften og brændstofblandingen for at give den rigtige mængde strøm.Hvis chaufføren trykker hårdere hårdere, øger ECU brændstofinjektion for at levere mere strøm, og hvis gashåndtaget frigøres, reducerer den brændstof for at spare energi.

ECU er også afhængig af det manifolds absolutte tryk (MAP) sensor og indtag lufttemperatursensor for at finjustere luft-brændstofforholdet.MAP -sensoren måler lufttrykket i indsugningsmanifolden, mens indsugningens lufttemperaturføler registrerer lufttemperaturen.Sammen hjælper disse input ECU med at bestemme den rigtige mængde brændstof, der er nødvendig til effektiv forbrænding under forskellige vejr- og højdesættelser.Endelig forbedrer ECU effektiviteten og forhindrer motorskader ved at analysere iltføler og knock -sensorsignaler.Oxygenføleren kontrollerer udstødningsgasser for at sikre, at brændstofblandingen forbrænder korrekt, hvilket reducerer emissionerne.Knock -sensoren detekterer unormale vibrationer forårsaget af motorbankering, hvilket giver ECU mulighed for at justere tændingstimingen og forhindre skader.Ved at behandle alle disse input hjælper ECU med at holde motoren til at køre glat, forbedre ydelsen, brændstofeffektiviteten og pålideligheden.

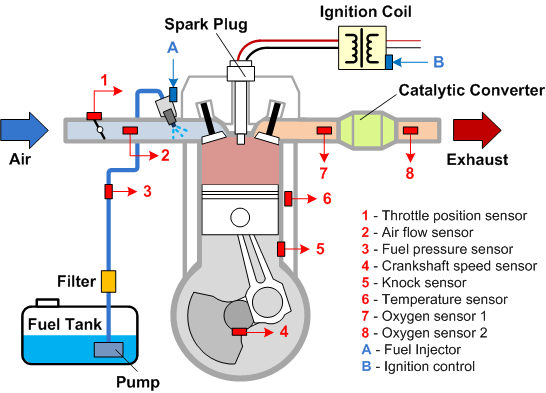

Figur 6. ECU -sensorindgange og motorstyringssystem

Hvad er et multimeter?

Et multimeter er et vigtigt værktøj, der bruges til at kontrollere elektriske dele, såsom en motorstyringsenhed (ECU).Denne enhed hjælper med at måle forskellige elektriske værdier, hvilket gør det lettere at finde og løse problemer i en ECU eller andre elektroniske systemer.Uden et multimeter ville det være meget sværere at finde ud af elektriske problemer, fordi det giver klar information om, hvordan elektricitet fungerer i et system.De tre vigtigste ting, som en multimeter måler er spænding, strøm og modstand. Spænding Kontrollerer, om ECU får den rigtige mængde strøm, hvilket er vigtigt, fordi for meget eller for lidt kan forårsage problemer. Strøm Fortæller os, hvordan elektricitet flyder gennem ECU, og sørger for, at alt fungerer som det skal. Modstand Hjælper med at finde ødelagte forbindelser eller beskadigede dele, der kan forhindre ECU i at fungere korrekt.At lære at bruge et multimeter er meget nyttigt for alle, der arbejder med elektriske systemer, fordi det gør fejlfinding hurtigere og lettere.

Der er to hovedtyper af multimetre: digital og analog. Digitale multimetre (DMMS) er de mest almindelige, fordi de viser nøjagtige tal på en skærm, hvilket gør dem lette at læse og reducere chancen for fejl.Mange digitale multimetre har funktioner som automatisk rækkevidde, hvilket betyder, at de automatisk vælger den rigtige indstilling, hvilket gør dem enkle at bruge selv til begyndere. Analoge multimetrePå den anden side har en nål, der bevæger sig for at vise målingen.Disse er nyttige, når du har brug for at se ændringer ske, såsom når spændingsniveauer går op og ned.Mens digitale multimetre er bedre til nøjagtige aflæsninger, er analoge multimetre stadig nyttige til at kontrollere signaler, der ændrer sig over tid.Begge typer har deres egne fordele, og valget mellem dem afhænger af, hvilken slags arbejde der skal udføres.

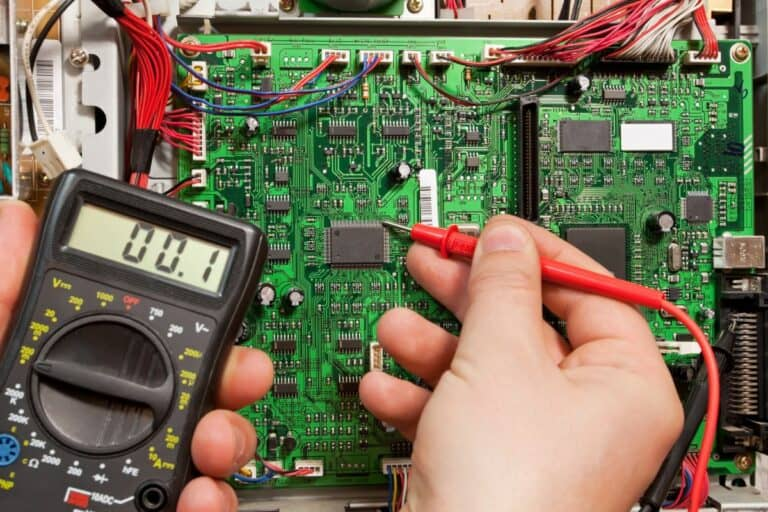

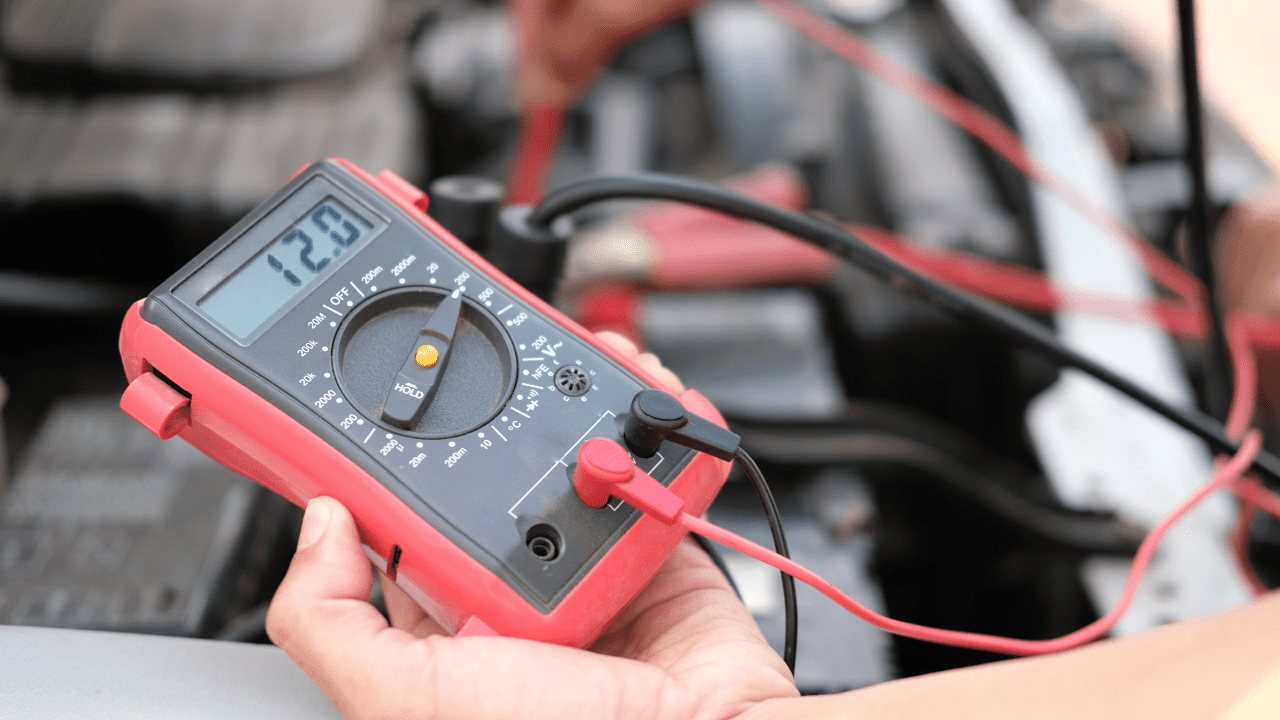

Figur 7. Multimeter

Testning af en ECU med et multimeter

For at kontrollere, om en motorstyringsenhed (ECU) fungerer korrekt med et multimeter, skal du følge disse trin:

Trin 1: Forberedelse til ECU -test

Nødvendige værktøjer og udstyr

• OBD-II-scanner-henter diagnostiske problemer med problemer (DTCS) og overvåger data.

• Multimeter - måler spænding, modstand og kontinuitet i ECU -kredsløb.

• Oscilloskop - analyserer signalhastigheder og bølgeformer.

• ECU -testsele - sikrer sikre forbindelser til sondering.

• Diagnostisk software - muliggør avanceret ECU -analyse og overvågning.

• Grundlæggende håndværktøjer - inkluderer skruetrækkere, tang og et stikkontakt til adgang til stik.

• Beskyttelsesudstyr - Sikkerhedsbriller og handsker til beskyttelse.

Sikkerhedsovervejelser

• Frakobl batteriet - forhindrer potentielle kortslutninger.

• Afkøles systemet - Undgå forbrændinger fra varme komponenter.

• Håndter elektronik med omhu - forhindrer statisk skade.

• Følg Producentens retningslinjer - Henvis altid til servicemanualen.

• Arbejd i et ventileret område - sikrer god luftcirkulation.

• Brug korrekte værktøjer - sikrer nøjagtig diagnostik.

Trin 2: Test af ECU

Kontrol af ECU -strømforsyningsspændinger

Inden du begynder noget elektrisk arbejde, skal du sikre dig, at køretøjet er helt slukket ved at slukke for motoren og antændelsen.For at forhindre utilsigtede kortslutninger eller potentiel skade på ECU, skal du afbryde den negative (-) terminal på køretøjets batteri.Find derefter Motor Control Unit (ECU), der normalt er placeret i Motor Bay, under instrumentbrættet eller i nærheden af ​​handskerummet, afhængigt af køretøjsmodellen.Hvis du er usikker, skal du henvise til køretøjets servicemanual for præcise placeringsdetaljer.

Til at begynde med at indstille multimeteret ved at dreje skiven til DC -spændingstilstand.Hvis multimeteret har en manuel rækkevidde, skal du vælge 20v For sikkert at måle almindelige bilspændinger.Derefter skal du forbinde batteriet igen ved at genindføre negativ (-) terminal At gendanne strømmen til systemet.Når batteriet er tilsluttet, skal du fortsætte med at fastgøre multimeterledninger.Tilslut sort bly (negativ) Til et godt jordforbindelse, såsom køretøjets chassis eller batteriets negative terminal.Tilslut derefter Rød bly (positiv) Til ECU's strømindgangsterminal, der henviser til ledningsdiagrammet for at sikre, at den korrekte pin bruges.Når du har sikret forbindelserne, skal du dreje tændingen til ON -positionen uden at starte motoren, dette giver strøm mulighed for at strømme til ECU og muliggør spændingsmåling.Til sidst skal du kontrollere multimeterdisplayet og notere de målte spændingsaflæsninger.

Spændingsaflæsningerne skal matche ECU's forventede effektniveauer, som typisk er +12v For hovedforsyningen, +5v til sensorkraft og +3.3V For visse lavspændingskredsløb.Hvis den målte spænding er lavere end forventet eller mangler helt, kan dette indikere potentielle problemer med ledninger, sikringer eller ECU's strømforsyning.Yderligere inspektion kan være nødvendig for at diagnosticere og løse problemet.

Test af sensorindgange og output

Før testning er det vigtigt at identificere sensorerne i motorens ydeevne.En af de vigtigste er Oxygen sensor (O₂), hvilket overvåger niveauet af ilt i udstødningsgasserne og hjælper med at justere luftbrændstofblandingen for optimal forbrænding.De Gasspositionssensor (TPS) Registrerer placeringen af ​​gashåndtagsventilen og bestemmer, hvor meget luft der kommer ind i motoren.Tilsvarende Mass Airflow Sensor (MAF) måler mængden af ​​luft, der strømmer ind i motoren, hvilket gør det muligt for systemet at regulere brændstofinjektion i overensstemmelse hermed.Derudover forskellige Temperatursensorer, såsom kølevæsketemperaturføler og indsugning af lufttemperaturføler, hjælper med at justere motoren timing og brændstofblanding baseret på temperaturaflæsninger.

For at teste disse sensorer skal du starte med at indstille multimeteret til den relevante tilstand baseret på den type sensor, der testes.For sensorer, der udsender et spændingssignal, såsom iltføleren (O₂) og throttle -positionssensor (TPS), indstiller multimeteret til DC -spændingstilstand.For sensorer, der måler modstand, såsom temperatursensorer, skal du skifte multimeter til modstand (OHM) -tilstand.Find derefter sensoren og kobles omhyggeligt ud af dens elektriske stik for at sikre, at læsningen ikke er påvirket af andre komponenter.Når den er afbrudt, skal du placere multimeterproberne på de korrekte terminaler på sensoren og registrere spændingen eller modstanden, der vises på multimeteret.Til sidst skal du sammenligne de målte værdier med producentens specifikationer, der findes i køretøjets servicemanual.Hvis aflæsningerne falder uden for det anbefalede interval, kan sensoren være defekt og kræve yderligere diagnose eller udskiftning.

Sensoraflæsningerne skal ændres som respons på eksterne input, hvilket indikerer, at de fungerer korrekt.For eksempel, når man trykker på gashåndtaget, skal spændingen af ​​gashåndtagens sensor (TPS) øges, hvilket afspejler ændringen i gashåndtaget.Hvis en sensor ikke reagerer som forventet eller giver en konstant læsning uden variation, kan den ikke fungere og kræver yderligere inspektion eller udskiftning.

Bekræftelse af ECU -kommunikationssignaler

For at sikre, at Motor Control Unit (ECU) kommunikerer korrekt med køretøjets diagnostiske system, skal du følge disse trin omhyggeligt.For at begynde at verificere ECU -kommunikationssignaler skal du først finde OBD-II (indbygget diagnostik) Port i køretøjet, der typisk findes under instrumentbrættet nær førersædet.Når den er placeret, skal du tilslutte OBD-II-scanneren for at etablere en stabil forbindelse med ECU.Drej derefter tændingsnøglen til ON -positionen uden at starte motoren.Med scanneren tilsluttet, skal du få adgang til ECU -dataene ved at navigere gennem scannerens grænseflade.Hent sensoraflæsninger, kontroller for lagrede diagnostiske fejlkoder (DTC'er), og gennemgå andre relevante systemoplysninger for at vurdere ECU's kommunikationsstatus.

Når du gennemgår ECU -dataene, skal du kontrollere nøgleparametre for at sikre korrekt kommunikation.Start med at kontrollere Motor RPM (revolutioner pr. Minut) For at bekræfte, at værdierne vises korrekt.Uventede udsving eller en nulaflæsning kan indikere et kommunikationsproblem.Undersøg derefter Kølevæsketemperatur For at sikre, at temperatursensoren leverer nøjagtige data, da usædvanligt høje eller lave aflæsninger kan signalere et problem.Inspicere Sensoraflæsninger Fra komponenter såsom iltføler, gashåndteringspositionssensor og masseluftstrømssensor for at bekræfte, at de fungerer korrekt.Endelig skal du gennemgå nogen Diagnostiske fejlkoder (DTC'er) gemt i ECU, da disse koder kan hjælpe med at identificere potentielle systemfejl.

Hvis OBD-II-scanneren viser manglende, intermitterende eller forkerte signaler, er det vigtigt at undersøge potentielle årsager.Et almindeligt problem er defekte ledninger, der er beskadigede, flossede eller korroderede ledninger, kan forstyrre kommunikationen mellem ECU og scanneren.Undersøg omhyggeligt ledningsnettet for eventuelle synlige tegn på slid eller skade.En anden mulig årsag er løse stik.Hvis elektriske stik ikke fastgøres sikkert, kan de forårsage intermitterende signaltab eller svage forbindelser.Sørg for, at alle stik sidder korrekt og er fri for snavs eller korrosion for at opretholde stabil kommunikation med ECU.

Trin 3: Tolkning af testresultater

Når du har indsamlet testdata, er det vigtigt at fortolke resultaterne nøjagtigt.Dette trin involverer at sammenligne de målte værdier med de forventede normale aflæsninger og identificere eventuelle abnormiteter, der kan indikere et problem.

Forventede (normale) aflæsninger

For at et system skal fungere korrekt, skal visse elektriske og signalværdier falde inden for producentens specificerede interval.Strømforsyningsspændingerne skal matche specifikationerne i udstyrsvejledningen.Hvis spændingen er korrekt, fungerer strømforsyningen korrekt.Sensorsignaler skal også være inden for det forventede interval.For eksempel skal en temperatursensor justere dens output, når temperaturen ændres, mens en trykføler skal reagere passende på variationer i tryk.Hvis systemet er afhængig af digital kommunikation, skal signalerne være klare, fri for fejl og uden advarsel eller funktionsfejlkoder.

Unormale aflæsninger og problemer

Hvis de målte værdier afviger fra de forventede intervaller, kan dette indikere et problem.Et almindeligt problem er uregelmæssigheder i strømforsyningen, hvis spændingen er for høj eller for lav, kan der være et problem med strømkilden, defekte ledninger eller en svigtende komponent i kredsløbet.En komplet mangel på spænding kunne antyde en blæst sikring, en frakoblet ledning eller et funktionsdygtigt effektmodul.Sensorfejl er et andet potentielt problem, hvis en sensor giver forkerte aflæsninger eller ikke ændrer sig som respons på inputvariationer, kan det være defekt.Derudover kan løse, korroderede eller beskadigede ledninger føre til unøjagtige sensoraflæsninger.Kommunikationsfejl kan også opstå, hvis signaler er intermitterende, eller hvis der vises fejlkoder, hvilket potentielt indikerer problemer med kommunikationsledninger, stik eller ECU (elektronisk kontrolenhed).Dårlig jordforbindelse eller interferens fra andre elektroniske komponenter kan yderligere forstyrre kommunikationssignaler, hvilket fører til systemfejl.

Forholdsregler, når man tester en ECU med et multimeter

Test af en motorstyringsenhed (ECU) med en multimeter kræver omhyggelig opmærksomhed på detaljer for at forhindre skade på enheden og sikre nøjagtige aflæsninger.Da ECU'er indeholder følsomme elektroniske komponenter, kan forkert test føre til funktionsfejl eller endda permanent svigt.For at minimere risici og opnå pålidelige resultater skal du overholde følgende sikkerheds- og proceduremæssige retningslinjer:

Bær beskyttelseshandsker

Elektrostatisk udladning (ESD) kan skade de delikate interne komponenter i en ECU, hvilket fører til funktionsfejl eller permanent svigt.For at minimere denne risiko skal du altid bære beskyttende, antistatiske handsker, når du håndterer enheden.Disse handsker hjælper med at forhindre overførsel af statisk elektricitet fra dine hænder til følsomme kredsløb.Brug af en anti-statisk håndledsrem forbundet til en jordet overflade giver et ekstra lag af beskyttelse mod statisk opbygning.Ud over ESD -beskyttelse beskytter handsker også dine hænder mod snavs, fedt og potentielle forurenende stoffer, der kan forstyrre elektriske forbindelser.Nogle bilmiljøer udsætter økus for støv, fugt og olie, som alle kan påvirke ledningsevnen.At holde enheden og dine hænder rene sikrer mere nøjagtige aflæsninger under test.

Udfør en visuel inspektion

Før man udfører elektriske tests, skal du undersøge ECU og dets omgivende komponenter grundigt grundigt for synlige tegn på slid eller skade.Se efter brændte områder, korrosion, ødelagte ledninger eller løse stik, da disse kan forstyrre enhedens ydelse og føre til falske aflæsninger.Hvis der opdages fysisk skade, repareres eller udskiftes de nødvendige komponenter, inden de fortsætter med yderligere test.Ud over at inspicere selve ECU, skal du kontrollere ledningsnettet og stikkene for bøjede stifter eller dårlige forbindelser.Et løst eller beskadiget stik kan resultere i intermitterende problemer, der kan forveksles med ECU -fiasko.At sikre, at alle forbindelser er sikre, og i god stand vil hjælpe med at give mere pålidelige diagnostiske resultater.

Bekræft multimeterfunktionalitet

En funktionssvigt multimeter kan producere forkerte aflæsninger, hvilket fører til fejldiagnose af ECU -problemer.Før du begynder med test, skal du bekræfte, at dit multimeter er i korrekt funktionsdygtighed.Start med at kontrollere dens kalibrering, og sikre, at den er indstillet til den korrekte måletilstand (spænding, modstand eller kontinuitet).Undersøg testproberne for ethvert slid, revner eller brudt isolering, da defekte sonder kan føre til unøjagtige aflæsninger.Kontroller, at multimeterbatteriet har tilstrækkelig opladning.Et svagt eller udtømt batteri kan påvirke dets nøjagtighed, hvilket potentielt kan forårsage vildledende resultater.Udførelse af en hurtig selvtest, såsom måling af en kendt spændingskilde, kan hjælpe med at sikre, at dit multimeter fungerer korrekt, før du bruger den på ECU.

Sluk for tændingsnøglen

For sikkerhed og nøjagtighed skal du altid slukke for køretøjets tænding, før du tilslutter multimeteret til ECU, medmindre den specifikke testprocedure kræver andet.At slukke tændingen hjælper med at forhindre elektriske farer, såsom kortslutninger eller utilsigtede effektbølger, som kan skade både ECU og multimeteret.Nogle diagnostiske tests kan kræve, at tændingsnøglen er i ON- eller kørestillingen for at måle levende spændingssignaler.I sådanne tilfælde skal du altid følge producentens retningslinjer for at undgå forkerte testprocedurer.Hvis man ikke gør det, kan det føre til fejlagtig fortolkning af ECU's tilstand eller endda introducere nye problemer.

Frakobl ikke ECU, mens du er drevet

Frakobling af ECU, mens køretøjets effekt er på, kan resultere i spændingspidser eller elektriske bølger, hvilket kan forårsage irreversibel skade på enheden og andre elektroniske systemer.For at forhindre dette skal du altid sikre sig, at tændingen er slukket, inden du tager af sted ECU.For ekstra sikkerhed skal du afbryde køretøjets batteri, hvis ECU skal fjernes til test eller udskiftning.Strømafbrydelser, mens ECU er operationel, kan også ødelægge lagrede data, hvilket fører til potentielle omprogrammeringsproblemer.Nogle ECU'er bevarer adaptive hukommelsesindstillinger, der kan nulstilles eller blive ødelagt, hvis strømmen pludselig går tabt.At tage passende forholdsregler hjælper med at bevare ECU -funktionalitet og forhindrer unødvendige komplikationer.

Brug de korrekte multimeterindstillinger

Brug af forkerte spændings- eller modstandsindstillinger på et multimeter kan føre til vildledende testresultater eller endda skade ECU.Kontroller altid, at dit multimeter er indstillet til det passende interval, før du foretager målinger.Valg af den forkerte indstilling, såsom måling af modstand i stedet for spænding, kan give unøjagtige data og potentielt korte komponenter.Når du undersøger ECU -terminaler, skal du bruge omhu for at undgå utilsigtede shorts.Rørende tilstødende stifter samtidig kan skabe utilsigtede elektriske veje, hvilket kan føre til uventede fejl eller systemfejl.Håndter altid testprober omhyggeligt, og sørg for, at de skaber fast, isoleret kontakt med de korrekte terminaler.

Følg producentspecifikke testprocedurer

Hver køretøjsproducent designer ECU'er med specifikke diagnostiske procedurer, som skal følges for at sikre nøjagtig test.Se altid servicemanualen eller officiel dokumentation, inden du udfører ECU -tests.Brug af generiske testmetoder uden at konsultere producentens retningslinjer kan føre til fejldiagnostik, unødvendig deludskiftning eller endda skade på ECU.Producenter specificerer ofte spændingsværdier, modstandsområder og testbetingelser for nøjagtig fejlfinding.Nogle ECU'er kræver også specielle værktøjer eller software til at udføre visse diagnostik.Efter de korrekte procedurer hjælper ikke kun med at opnå præcise resultater, men sikrer også, at ECU forbliver i optimal arbejdsforhold under hele testprocessen.

Konklusion

ECU spiller en nøglerolle i at holde din bil kørende glat og effektivt.Det styrer vigtige motorfunktioner som ventiltiming, brændstof-luftblandinger og tændingstiming, hvilket hjælper din bil med at fungere bedre og bruge mindre brændstof.Ved at kende tegnene på ECU -problemer, såsom dårlig motorydelse, kontrolmotorlyset, der tænder eller øget forurening, kan du hurtigt se og løse problemer, før de forårsager større problemer.Med et multimeter og trinnene, der findes i denne vejledning, kan du nemt kontrollere, om deres ECU fungerer korrekt, sparer tid, penge og undgå større motorproblemer.
