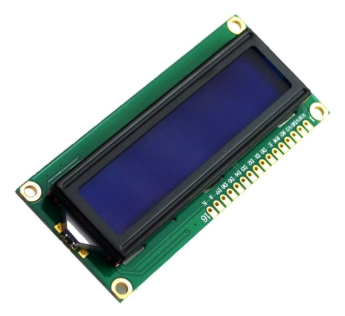

Alt om LCD 16x2

16x2 Liquid Crystal Display (LCD) er en alsidig og grundlæggende komponent i moderne elektronik, der tilbyder en kompakt, men alligevel effektiv løsning til visning af tekstlige og numeriske data.Dens struktur på 16 kolonner og 2 rækker rummer op til 32 tegn, hvilket gør det til et populært valg i indlejrede systemer, DIY -projekter og forskellige digitale enheder.Denne artikel graver sig ind i teknologien, egenskaberne og praktiske anvendelser af LCD 16X2 -modulet, hvilket giver en omfattende guide til dig, der søger at integrere dette display i dine projekter.

Katalog

Oversigt over LCD 16X2 -teknologi

LCD 16X2 er et dygtigt medium til at præsentere information, der omfatter en struktur på 16 kolonner og 2 rækker.Dette design kan rumme op til 32 tegn, med hver karakter dannet af en 5x8 pixel dot -matrix, hvilket fører til 1280 pixels.Rettet i funktionaliteten af ​​Multi-segment-LED'er finder den sin niche i et bredt spektrum af enheder, DIY-bestræbelser og elektroniske applikationer.Dens charme opstår fra dens overkommelige priser, let programmering og ligetil drift.Varianter inden for denne serie, såsom 8x2 og 10x2, 8x1 og 16x1, giver fleksibilitet, der passer til bestemte designbehov ved siden af ​​den vigtigste 16x2 -model.

Arbejdet med LCD 16X2 hængsel på en kompleks interaktion mellem hardwarekomponenter og softwaredirektiver for at levere præcise visuelle data.Du kan forstå, hvordan inkluderingen af ​​en ombord -controller, som Hitachi HD44780, forenkler denne komplicerede opgave, letter datastyring og opretholder displaypræcision.At anvende omhyggelig kodningspraksis kan øge enhedens levetid og effektivitet og fremvise, hvordan dygtighed og viden kan forbedre ressourceudnyttelsen.

Tekniske specifikationer

Specifikation	Detaljer
Driftsspænding	4,7V til 5,3V
Vis bezel -dimensioner	72 x 25 mm
Driftsstrøm	1mA (uden baggrundsbelysning)
PCB -størrelse	80L x 36W x 10H mm
Controller	HD47780
Baggrundsbelysning LED -farve	Grøn eller blå
Antal kolonner	16
Antal rækker	2
Antal stifter	16
Samlede tegn	32
Driftstilstande	4-bit og 8-bit
Pixel kassestørrelse	5 × 8 pixels pr. Karakter
Karakter fontstørrelse	0,125W x 0,200h (mm)

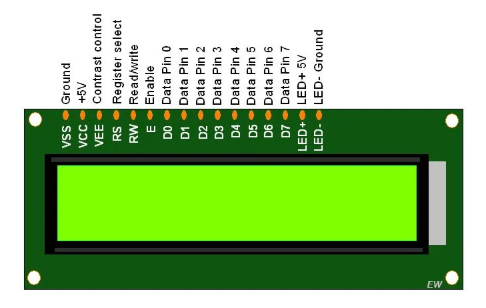

Pin -konfiguration

PIN -nummer	Pin -navn	Beskrivelse
Pin 1	Jord	Forbindes til jordterminalen.
Pin 2	+5 volt	Tilvejebringer en +5V -forsyning til LCD'en.
Pin 3	VE	Vælger kontrasten fra LCD'en.
Pin 4	Registrer dig	Opretter forbindelse til en datapål på en MCU.Datatilstand = 0, kommando Mode = 1.
Pin 5	Læs & skriv	Bruges til at læse eller skrive data.
Pin 6	Aktivér	Aktiverer stiften;Skal være høj for at udføre læsning/skrivning procedure.Holdes konstant højt.
Pin 7	Datapål	Datapins (0-7) er forbundet til mikrokontrolleren til Dataoverførsel.Understøtter 4-bit-tilstand.
Pin 8	Datapind 1	Datatransmissionstift.
Pin 9	Datapind 2	Datatransmissionstift.
Pin 10	Datapind 3	Datatransmissionstift.
Pin 11	Datapind 4	Datatransmissionstift.
Pin 12	Datapind 5	Datatransmissionstift.
Pin 13	Datapind 6	Datatransmissionstift.
Pin 14	Datapind 7	Datatransmissionstift.
Pin 15	LED positiv	+Ve terminal af baggrundsbelysningen LED;forbundet til +5v til Aktivér LED -baggrundsbelysningen.
Pin 16	LED negativt	-Ve terminal af baggrundsbelysningen LED;forbundet til GND til Aktivér LED -baggrundsbelysningen.

Kommando til LCD 16X2 -moduler

Hex -kode	Beskrivelse
1	Fjerner data, der vises på skærmen på LCD.
2	Bevægelser vender hjem.
4	Ændrer markørens placering til venstre side.
6	Ændrer markørens placering til højre side.
5	Flytter skærmen til højre.
7	Flytter skærmen til venstre.
8	Slukker displayet;Markøren vil også blive drejet slukket.
0a	Tænder for markøren og slukker for skærmen.
0c	Slår markøren fra og tænder for displayet.
0e	Tænder på skærmen og blinker markøren.
0f	Tænder på skærmen og blinker markøren.
10	Ændrer markørens placering til venstre.
14	Ændrer markørens placering til højre.
18	Ændrer skærmplacering til venstre side.
1c	Ændrer skærmplacering til højre side.
80	Flytter markøren til den primære linje.
C0	Flytter markøren til begyndelsen af ​​den næste linje.
38	Konfigurerer LCD'en til 2 linjer og en 5 × 7 matrix.

Underliggende koncepter om LCD -teknologi

LCD -systemer fungerer ved at vejlede lys gennem systematisk arrangerede lag, hvor molekyler er på rette vinkler på hinanden, hvilket tillader passage af polariseret lys.Disse omhyggeligt organiserede molekyler spiller en dominerende rolle i styring af information om individuelle pixels ved at udnytte lysabsorption og således danne synlige billeder.Orienteringen af ​​disse molekyler skifter som respons på lette vinkler, hvilket letter forskellige visuelle indtryk for dig.Denne metode sikrer, at data bevares på displayet, indtil en ændring er initieret.

Over tid har praktisk brug demonstreret, at LCD'er takket være deres energibesparende attributter og kompakte størrelser gradvis har erstattet CRT-skærme i forskellige gadgets, såsom CD/DVD-afspillere, ure og computere.Dette skift afspejler en større bevægelse mod mere miljøvenligt elektronisk design.I modsætning til LED -teknologi, der producerer lys, spænder LCD'er på energi ved at blokere lys.Denne operationelle sondring understreger LCD's evne til at minimere strømbrug - en dynamisk overvejelse i dagens teknologiske progression.

Aktuelle brancheapplikationer afslører en ligevægt mellem ydeevne og effektivitet, da LCD'er fortsætter med at producere skarpe billeder.Den nøjagtige tilgang til at manipulere polariseret lys giver en dybere forståelse af harmoniserende funktionalitet med energibesparelse, et emne, der i stigende grad er relevant i den igangværende samtale om bæredygtig designpraksis.

LCD -registre

LCD -teknologi indeholder to hovedregistre: kommandoregisteret og dataregisteret.RS -pin fungerer som en afgørende kontrolmekanisme, der bestemmer driftsform ved at kanalisere aktiviteter til kommandoregisteret, når det er indstillet til '0' og til dataregisteret, når det er indstillet til '1.'

Kommandoregister

Kommandoregisteret administrerer yndefuldt LCD -funktionaliteter ved at bolig og udføre en række kontrolkommandoer.Disse kommandoer styrer operationer såsom initialisering af displayet, rydder gammelt indhold, placerer markøren og indstiller samlede displaykonfigurationer.Dygtig udnyttelse af dette register letter glatte overgange mellem forskellige operationelle tilstande og forbedrer den interaktive oplevelse.En dyb forståelse af kommandosekvensen og timing styrker operationel konsistens, hvilket bidrager til en flydende grænseflade.

Data Register

I modsætning hertil er dataregistret, hvor tegn og grafiske symboler beregnet til visning finder deres midlertidige hjem.Aktivering opstår, når RS -stiften flyttes til '1' -positionen, så data kan sendes direkte til displayet.Denne proces væver indviklet kommando- og dataregistre sammen, hvilket sikrer, at tekstlige og grafiske data præsenteres nøjagtigt på LCD -skærmen.Omhyggeligt optimering af dataindgang bidrager til at opnå hurtige opdateringshastigheder og derved holde displayet både lydhør og intenst klart.

Tilslutning af en 16 × 2 LCD til Arduino

At forbinde en 16 × 2 LCD med en Arduino giver en overbevisende måde at demonstrere tekstudgang på.Ved at anvende Liquid Crystal Library kontrolleres Hitachi HD44780-kompatible skærme glat af Arduino.Denne forbindelse gør det muligt for LCD at vise beskeder som "Hello World!"og kronologisk sporer tid på få sekunder med opdateringer udløst af hver Arduino -nulstilling.

Fungerer på en parallel grænseflade

Den 16 × 2 LCD fungerer på en parallel grænseflade, der kræver synkronisering af flere stifter.Bemærkelsesværdige stifter inkluderer Register Select (RS), Read/Writ (RW) og Aktivér sammen med datalinjer D0-D7.Håndtering af kontrasten ved hjælp af et potentiometer og strøm af LED -baggrundsbelysningen er lige involveret.Arduino -biblioteker forenkler programmeringsprocessen ved at konvertere komplicerede pin -operationer til håndterbare kommando- og datakoper.

Sammenligning af 4-bit og 8-bit driftsformer

For en LCD-Artuino-grænseflade tilbyder beslutning mellem 4-bit og 8-bit tilstande forskellige stier.4-bit-tilstand, der bruger syv I/O-stifter, vælges ofte for dens strømlinede effektivitet og lavere hardware-efterspørgsel.Omvendt bruger 8-bit-tilstand 11-stifter, men letter hurtigere dataoverførsel og hjælper med at forstå databehandling i praktiske omgivelser.Valget hænger ofte sammen med tilgængeligheden af ​​pin på Arduino og projektkompleksiteten.

Implementering af 4-bit-tilstand i praksis

Vi udforsker en 4-bit mode-opsætning til dens effektive brug af ressourcer, der involverer basale komponenter: en Arduino, en brødbræt, et 16 × 2 LCD, der forbinder ledninger, header pins, en 220-OHM-modstand og et 10K-potentiometer.Potentiometerens rolle i justering af skærmkontrasten viser sig uvurderlig, hvilket forbedrer synligheden på tværs af forskellige lysforhold.Implementering af denne konfiguration i forskellige projektmiljøer giver indsigt i dens alsidighed og effektivitet.

• Start med at placere LCD'en på brødbrættet og forbinde den til de tilsvarende Arduino -stifter, sikre korrekt placering af RS, RW og aktivere stifter.Indarbejd 220-OHM-modstanden for at kontrollere baggrundslysstrømmen og beskytte skærmen.Potentiometeret fastgøres til V0 -pin for at ændre kontrast, hvilket forbedrer visningen af ​​klarhed markant.

• For effektivt at anvende Liquid Crystal Library skal du initialisere displayobjektet med det specificerede pin -arrangement i Arduino IDE.Dette demonstrerer den praktiske brug af softwarebiblioteker til at strømline hardwarekontrol.Gennem successive forsøg får udviklere øjeblikkelig feedback, forfining af både kodningsevner og elektroniske fejlfindingsteknikker.

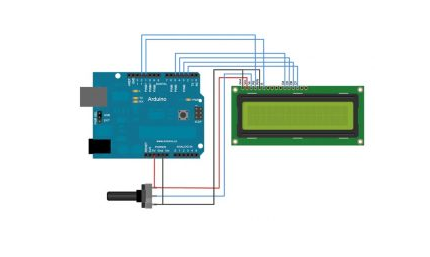

Ledningsskema til LCD

Inden du går i gang med at integrere LCD'en med et Arduino -kort, skal du begynde ved at lodde en PIN -overskrift til enten Pin 14 eller Pin 16 af LCD.For ønskelig ydelse skal du overholde følgende detaljerede ledningsguide:

• Tilslut RS -pin til digital pin 12 på Arduino;Dette initierer kommandoprocesserne.

• Enable PIN -koden skal linke til Digital PIN 11 for at starte handlinger og fungere som et registervalgssignal.

• Oprette forbindelser til datavisningerne som følger:

• D4 til digital pin 5,

• D5 til digital pin 4,

• D6 til digital pin 3,

• D7 til digital pin 2.

Effektiviteten af ​​disse forbindelser er dominerende for problemfri datatransmission.

• Bro direkte læst/skriv pin til GND;Enkelheden i outputtilstande gør dem ofte mere ønskelige.

• Fastgør VSS til GND for at fremme stabil funktionalitet.

• Tilslut VCC til 5V -stiften, der leverer strøm til LCD'en.

• Placer en 220-OHM-modstand mellem LED+ og 5V for at opretholde passende belysningsniveauer, hvilket beskytter baggrundslyset mod overstrøm.

• Jord LED -katoden ved at fastgøre den til GND og dermed afslutte LED's kredsløbsforbindelse.

• For at justere kontrast skal du fastgøre viskeren på et 10K -potentiometer til LCD -pin 3, hvilket forbedrer visningens læsbarhed.

LCD'er, såsom den vidt anvendte 16 × 2-model, gennemsyrer forskellige elektroniske enheder, inklusive regnemaskiner og telefonskærme.Deres udbredte udnyttelse opstår fra deres ekstraordinære evne til at give detaljerede status- og parameteropdateringer, som er en bemærkelsesværdig funktion i avancerede elektroniske systemer.

Udforskning af sorter af LCD'er

• Karakter LCD'er: økonomisk og effektiv til tekstskærme;Eksempler inkluderer 16x2 -modellerne.

• Grafiske LCD'er: Tillad styring af pixelniveau, tilbyder breddegrad til billeder og komplicerede geometrier.

• TFT LCD'er: Levering af høj opløsning med farve, ideel til rige, dynamiske skærme.

Når du vælger en LCD, skal du evaluere aspekter såsom visningskvalitet og energiforbrug.Eksperimentering af praktisk er undertiden nødvendigt at forstå funktionerne i hver LCD-type fuldt ud, hvilket kan afsløre betydelig forståelse af deres praktiske anvendelser.
