Alt om PIC16F84A mikrokontroller

Perifere interface -controllere (PICS) i 1993 revolutionerede mikrokontrollerlandskabet og tilbyder programmerbare løsninger, der afbalancerede enkelhed med funktionalitet.Blandt disse er PIC16F84A ved mikrochip -teknologi blevet en fremtrædende model, berømt for sin tilpasningsevne og pålidelighed i en lang række applikationer.Fra projekter til avancerede automatiseringssystemer kombinerer denne mikrokontroller effektivitet, omkostningseffektivitet og tilgængeligt design, hvilket gør det til et populært valg på tværs af brancher og uddannelsesplatforme.Denne artikel graver sig ind i de tekniske egenskaber, arkitektur og faktiske anvendelser af PIC16F84A, og afslører, hvorfor det forbliver en grundlæggende del af moderne elektronik og en hjørnesten i innovation i indlejrede systemer.Denne vejledning giver værdifuld indsigt i, hvad der gør PIC16F84A til en tidløs mikrokontroller.

Katalog

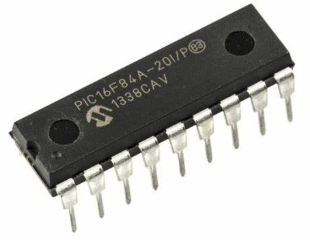

Oversigt over PIC16F84A mikrokontroller

De PIC16F84A, en 8-bit mikrokontroller lavet af mikrochip-teknologi, præsenterer et bemærkelsesværdigt skridt fremad fra sin forgænger, PIC16C84, der blev lanceret i 1998. Denne enhed har en formidabel RISC CPU, der øger både behandlingshastighed og ydeevneffektivitet.Det omfatter en 8-bit timer og understøtter seriel programmering, der henvender sig til effektive enhedsinteraktioner og kommunikation, hvilket afspejler dit ønske om forbindelse og klarhed.Pic16F84A, der arbejder med en urfrekvens på 20MHz, afbalancerer sine hukommelsesressourcer med 64 byte EEPROM til datalagring, 1K af programhukommelse og 8 byte datamindring.Udstyret med 13 tilpasningsdygtige GPIO-stifter er det velegnet til forskellige anvendelser, lige fra enkle DIY-projekter til komplicerede applikationer på professionelt niveau.

Fremkomsten af ​​PIC16F84A betegner et vigtigt øjeblik inden for mikrokontrolteknologi og gik videre end sin forgænger, PIC16C84.Integrationen af ​​en RISC CPU øger ikke kun sine computingsevner, men forbedrer også kompleksiteten og effektiviteten af ​​programmeringsmulighederne.Dette er hovedsageligt nyttigt til tidsbestemte operationer og opgaveplanlægning aktiveret af 8-bit timeren, der ligner din forfølgelse af tidsstyring og effektivitet.Erfaringen har vist, at dette harmoniske funktionssæt understøtter glat integration i eksisterende systemer og derved forbedrer brugerinteraktion uden at gå på kompromis med kapaciteterne.

Den tankevækkende designet hukommelsesarkitektur af mikrokontrolleren adskiller programmet og datalagring, hvilket giver et fundament for udførelse af instruktioner og hentning af data effektivt.Inkluderingen af ​​64 byte EEPROM som ikke-flygtige lagring betjener applikationer, der skal opretholde data mellem strømcyklusser, der resonerer med dit behov for hukommelse og kontinuitet.Denne karakteristiske hukommelseskonfiguration har vist sig at være værd i industrielle omgivelser, så du kan optimere programets effektivitet, mens du beskytter dataintegritet.

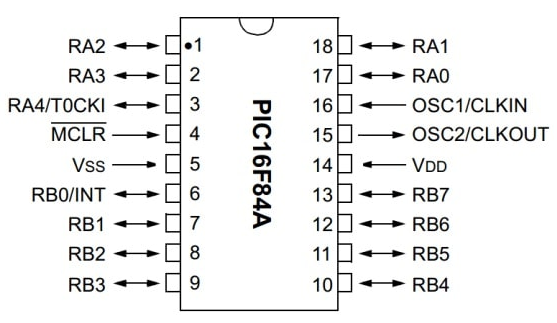

Pin layout

Pinnummer (r)	Pin -navn (er)	Beskrivelse
1, 2, 3, 6, 7, 8, 9, 10, 11, 12, 13, 17, 18	GPIO -stifter	Disse 13 GPIO -stifter kan konfigureres uafhængigt som Digital input eller output.Hver pin kan levere eller absorbere en maksimal strøm på 25mA, tilstrækkelig til at drive LED'er, men ikke relæer eller DC -motorer.
4	Mclr	Hukommelsestål (aktiv lav) bruges til at nulstille enheden. Når den er tilsluttet GND, nulstiller den mikrokontrolleren.
5	GND	Jordstift, der er forbundet til den negative terminal af strømforsyning.
14	Vdd	Spændingsforsyningstift, der er tilsluttet den positive terminal af strømforsyningen.Mikrokontrolleren fungerer ved en 5V forsyningsspænding.
15, 16	OSC1/OSC2	Crystal Oscillator Pins.Understøtter op til 20 MHz frekvens. Højere frekvenser øger strømforbruget.Brug en 20 MHz krystal med to 22pf kondensatorer på tværs af disse stifter.

Karakteristika og tekniske specifikationer

Funktion/specifikation	Beskrivelse
I/O -stifter	13 I/O -stifter, individuelt konfigurerbar som input eller produktion.
EEPROM -hukommelse	64 bytes, der bruges til datalagring.
Programhukommelse	1K -programhukommelse.
VÆDDER	68 byte.
Registre	To typer: Generelle formålsregistre (GPR) til vilkårlig Værdier og specielle funktionsregistre (SFR) til kontrol af enhedsfunktioner.
Kompilatorer	Understøtter MPLAB C18 og Mikroc Pro.Skrevet kode genererer En hex -fil til mikrokontrolleren.
Ram Banks	Inkluderer 4 banker;Specifikke banker skal vælges før Adgang til registre.
USART -modul	Ja, inkluderer et USART -modul.
Flashhukommelse	8-bit-baseret, velegnet til både prototype og produktion.
Busbredde	8 bit.
Pakketyper	18 stifter tilgængelige i PDIP, SOIC eller 20-PIN SSOP-pakker.
Processorhastighed	5 millioner instruktioner pr. Sekund (MIPS).
Program hukommelsesstørrelse	1750 byte.
Driftsspænding	Varierer fra 2V til 5,5V.
Intern oscillator	Ikke tilgængelig.
Ekstern oscillator	Understøtter op til 20MHz.

Kernefunktioner

Mikrokontrolleren kombinerer funktioner, der forbedrer ydeevne og tilpasningsevne i forskellige elektroniske applikationer.Blandt disse er seriel programmering (ICSP) i kredsløb (ICSP), der muliggør direkte programmering via et USART-modul uden at fjerne chippen, strømline udviklingen og fremme en problemfri arbejdsgang.

En indlejret vagthund -timer sikrer systemets pålidelighed ved automatisk at nulstille under anomalier, der er afgørende for uafbrudt operationer.8-bit timeren, med timer og tællerfunktioner og valgbare urkilder, giver præcision og fleksibilitet til forskellige brugssager.Energieffektivitet styrkes af en dvaletilstand, afbrydeligt eksternt, ideelt til batteridrevne enheder ved at bevare strøm og understøtte bæredygtigt design.En nulstillingsfunktion til nulstilling sikrer stabil opstart, der forhindrer uforudsigelig opførsel og forbedrer pålideligheden, især inden for forbrugerelektronik.

Disse avancerede funktioner fremhæver mikrokontrollerens alsidighed og vigtigheden af ​​fejlfinding og strømstyring i moderne elektronisk design, driver effektiv og pålidelig produktudvikling.

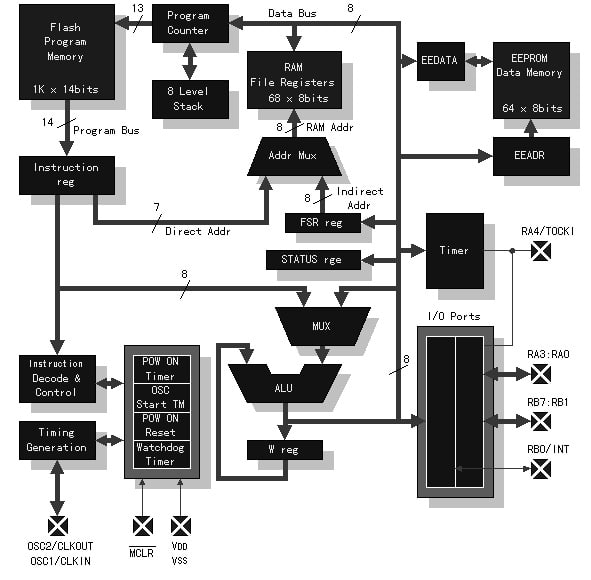

Forståelse af arkitekturen for PIC16F84A mikrokontroller

Inden for det ekspansive univers af indlejrede systemer skiller arkitekturen af ​​PIC16F84A -mikrokontrolleren sig ud for sine holdbare funktioner og dygtige design.I kernen i denne arkitektur ligger Flash -programmets hukommelse.Denne særskilte type ikke-flygtige hukommelsesbutikker programkode og tilbyder den karakteristiske fordel ved at blive omskrevet op til tusind gange.En sådan kapacitet udvider mikrokontrollerens levetid markant, hvilket gør det til en favorit til iterativ udvikling og adressering af softwareanomalier.I moderne teknologiske sammenhænge skinner flashhukommelse ved at opretholde integriteten af ​​firmware, der har brug for hyppige opdateringer.

Hukommelsesstyring og banker

Den effektive RAM-struktur inden for mikrokontrolleren udnytter bankskift-en tilgang, der opdeler hukommelsen i separate banker.Denne teknik er nøglen til at udføre komplekse operationer og styre begrænsede ressourcer med omhu, hvilket resonerer med systemer, hvor fornuftig byte -brug dybt påvirker de samlede ydelsesmetrics.Specialfunktionsregistre (SFR) besidder udpegede roller, der strømline kerneprocesser, såsom input/output -opgaver, og derved forbedrer udnyttelsen af ​​tilgængelige ressourcer.

EEPROM OG DATA PERSENTENCE

EEPROM -hukommelse er kendt for sin robuste pålidelighed og kan udholde omskrivning op til en million gange.Dette gør det til en perfekt kandidat til lagring af data, der gennemgår sjældne ændringer, men kræver tilbageholdelse gennem magtcyklusser.En sådan varighed er meget fordelagtig i scenarier, der involverer konfigurationsindstillinger eller kalibreringskonstanter, hvor datastabilitet og levetid værdsættes.Du kan ofte drage fordel af denne udholdenhed for at omgå kompleksiteten af ​​yderligere eksterne opbevaringsløsninger.

Registre og operationel flytning

Registre som programtæller, W -register og statusregister sikrer mikrokontrolleren fungerer med præcision og fluiditet.Programmetælleren, der er grundlæggende til bestilling af instruktionssekvenser, legemliggør en kerne -princip af indlejret programmering - der gør præcis præcis kontrolstrømstyring.W -registeret er i centrum for at udføre aritmetiske og logiske operationer, der fremhæver mikrokontrollerens egnethed til håndtering af beregningsopgaver.I mellemtiden tilbyder statusregisteret værdifuld indsigt i systemets tilstand, der tjener som et fundament for tuning af ydeevne og raffineringssystemets pålidelighed.Erfaringer gennem disse indsigter oversættes ofte til konkrete fremskridt inden for systemets robusthed og effektivitet.

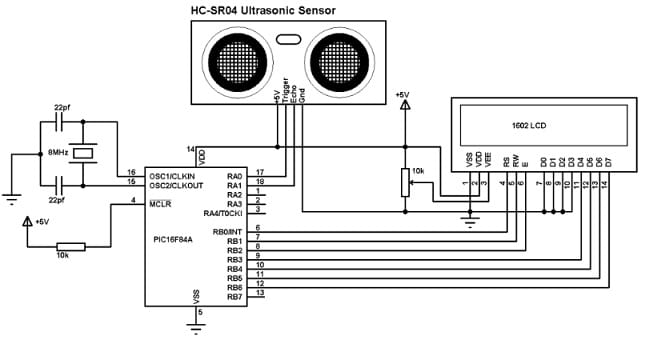

PIC16F84A Mikrokontroller med HC-SR04 Ultrasonisk sensor til afstandsmåling

Undersøgelse af grænsefladen mellem en PIC16F84A-mikrokontroller og en HC-SR04 ultralydssensor afslører en fængslende forekomst af mikrocontroller-tilpasningsevne.Dette system bruger sensorens ekko- og triggerstifter til at måle afstande og tilbyder en engagerende udfordring, der spejler din nysgerrighed omkring det usete.De primære elektroniske komponenter, der letter denne opgave, består af mikrokontrolleren, sensoren og en LCD -skærm til at vise afstande i centimeter.Gennem dygtige programmering administrerer mikrokontrolleren Adeptly trigger og ekko -signaler, hvilket muliggør nøjagtige og pålidelige afstandsmålinger.Implementører finder ofte en unik tilfredshed med at sammenligne denne proces med applikationer, der kræver nøjagtig måling, såsom navigation inden for robotik og detektering af hindringer.

Programmatisk tilgang og overvejelser

For problemfrit at opnå integration demonstrerer konfiguration af Timer0 til at fortolke ekko -puls af sensoren den tilpasningsdygtige karakter af mikrokontrollerprogrammering.Ved hjælp af et program skrevet i C, initialiserer systemet og orkestrerer input/outputfunktioner, hvilket sikrer omhyggelige afstandsberegninger og LCD'er.Alvorlige elementer i processen inkluderer opsætning af MCU, afsendelse af triggerpulser og computerafstande med præcis timing.Hovedsløjfen kontrollerer og opdaterer konsekvent LCD'en med faktiske afstandsdata, der er i overensstemmelse med forventningerne til nuværende applikationer.Observatører på dette felt kan muligvis trække indsigt fra det faktum, at analoge teknikker regelmæssigt anvendes i industrielle sammenhænge, ​​hvor nøjagtige timing dybt påvirker effektiviteten og sikkerheden.

Når mikrokontrollerens kapacitet raffineres, foregribes variable forhold, såsom udsving i omgivelsestemperatur, der påvirker lydhastigheden, betydning.At reflektere over dette, tilpasning af systemet til miljøændringer, kan forbedre dets effektivitet og pålidelighed i høj grad på tværs af forskellige scenarier.Denne fremadstormende tilgang forbedrer teknisk ydeevne, mens den resonerer med lydteknikpraksis, hvor overvejelse af miljøfaktorer markant former designstrategier.

Forskellige applikationer inden for teknologi

Bilsystemer

PIC16F84A finder sin plads i bilverdenen, værdsat for sin dygtighed i styring af magt.Det spiller roller i motorkontrolenheder, anti-lock bremsesystemer og adaptiv belysning.Dens EEPROM -lagring giver pålidelig datalagring, der hjælper med den sømløse drift af køretøjer.Ud fra praktiske oplevelser kan du beundre dets lave energiforbrug, som er et stort aktiv i elektriske køretøjer, hvor bevarelse af energi konsekvent prioriteres.

Hjemmeapparater

Inden for husets apparater skiller PIC16F84A sig ud for sin pålidelige ydelse.Til stede i vaskemaskiner, køleskabe og klimaanlæg, orkestrerer det dine grænseflader og logikstyring.Mikrokontrollerens evne til at jonglere med komplekse operationer appellerer effektivt til din ivrige efter at omfavne det udviklende smarte hjemmemarked.Forbedrede funktioner som fejldetektion og fjerndiagnostik har banet vejen for mere innovative og brugercentriske apparater.

Industriel kontrol

Inden for det industrielle landskab er PIC16F84A en dynamisk komponent i kontrolsystemer, herunder transportbånd og robotarme i fremstillingen.Dets færdigheder i grænseflade med protokoller såsom SPI, I2C og UART muliggør præcis maskinkontrol.Du kan rose dens modstandsdygtighed i udfordrende miljøer, hvilket gør det til et øverste valg for automatiseringssystemer, der er kendt for deres stabilitetsbehov.Det fungerer som en keystone i jagten efter øget effektivitet og produktivitet.

Bærbar elektronik

På sfæren af ​​bærbar elektronik er mikrokontrollerens energieffektivitet og fleksibel programmering meget gavnlige.Det er integreret i enheder som digitale kameraer, MP3 -afspillere og wearables, hvor energiforbruget direkte påvirker batteriets levetid.Du kan betragte PIC16F84A som et værdifuldt aktiv for dets kompakte form og tilpasningsevne, hvilket letter integration i mindre, fremadstormende produktdesign.Det opretholder en harmonisk balance mellem ydeevne og energiforbrug, en attribut, der er meget værdsat i området for bærbar teknisk innovation.

DIY -projekter og uddannelse

Ud over sin kommercielle rækkevidde har PIC16F84A betydning i DIY -projekter og uddannelsesindstillinger.Dens ligefremme natur og omfattende dokumentation inviterer dig til at grave i elektronik og forstå det grundlæggende i integrerede systemer.Projekter varierer fra enkle LED -skærme til komplicerede opsætninger af hjemmeautomatiseringer.Der er en rig opmuntring for dig til at udforske grundlæggende mikrokontroller, der plejer kreativitet og problemløsende talenter, der positivt påvirker dine fremtidige karrierer.
